π形阻抗匹配电路的使用和摆放方法

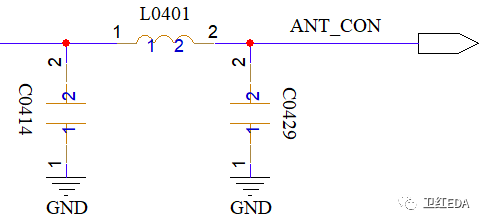

射频链路会有很多如下图所示的电路，中间是一个电感，两边分别是电容或电阻，组成一个“π”的形状，所以叫π型电路或派型电路，也称三元件匹配电路。

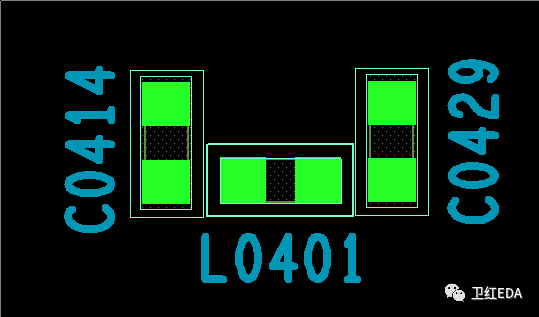

   π型电路是RF用来调阻抗匹配的，如果天线走线太长，一般靠近天线端或芯片端各有一组，需要根据原理图的先后顺序和输入到输出，包括每个元件的先后位置，他们之间的距离不宜过大进行布局，布局成“π型”如下图所示。

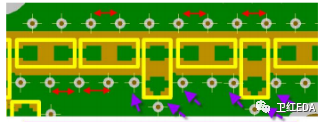

   整体射频每个通道或者频段的布局应该布局成“一”字型，如下图所示。

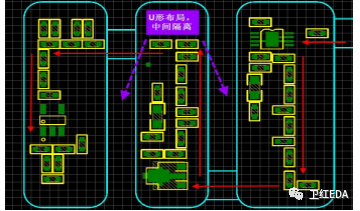

   当碰到屏蔽罩空间不够或者结构有限限的时候，也可以调整成为“U”型或“L"型布局，如下图所示。

   π型电路的作用在于确保信号的最大功率传输和最小反射损耗，以优化射频系统的性能和效率。匹配在射频电路设计中是至关重要的，对于实现可靠的通信、高效的能量传输以及减少信号失真都起着重要作用。总结下来π型电路的引入有以下5大意义。

   1、最大功率传输：匹配电路可以使信号源与负载或中间电路的阻抗相匹配，从而最大限度地传输信号功率。当信号源与负载的阻抗不匹配时，信号会被反射回信号源，导致功率损失。匹配可以减少这种反射损耗，确保信号被有效地传输到负载端。

   2、最小反射损耗：反射损耗会降低射频系统的效率，并可能导致信号的干扰和失真。匹配电路通过调整电路的阻抗，减少信号在电路中的反射，从而降低反射损耗，提高系统的性能和稳定性。

   3、防止干扰和回波：匹配电路可以避免信号在电路中的回波现象。回波可能会导致信号在传输过程中相互干扰，影响通信的可靠性和质量。匹配可以减少回波现象，确保信号在传输中保持清晰和稳定。

   4、保护电路元件：在射频电路中，匹配电路可以提供适当的负载，以保护电路元件免受过大的电压或电流的损害。良好的匹配可以确保电路元件在工作点处于安全和稳定的状态。

   5、提高系统效率：通过匹配电路，可以最大程度地利用电源能量，并将其传输到负载端，从而提高系统的效率。这对于电池供电的射频设备尤其重要，可以延长电池寿命和设备使用时间。

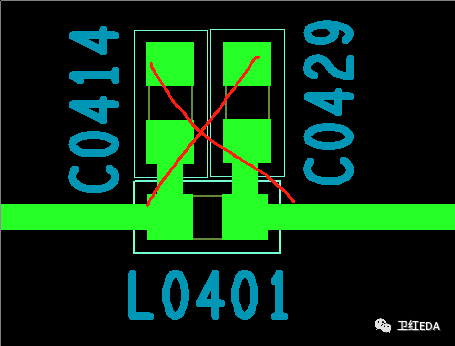

   π型电路在EDA设计时主要的关注点就是：拒绝Stub(桩线），所以在摆件时不要让两边的电容或电阻被旁路了，如下图所示，就是错误的摆放和走线方法。在后端走线阻抗不匹配发生发射时，需要通过匹配电路临时改变阻抗，但此时两个电容就不仅起作用，而且还产生了Stub桩线，更加剧了后端的反射。
