基于ADS软件的阻抗匹配

1.阻抗匹配目的

阻抗匹配就是把源阻抗或者负载阻抗匹配到合适的阻抗，从而实现电路稳定有效地工作，阻抗匹配网络可分为集总参数匹配、分布参数匹配和混合式匹配。当频率低于3 GHz时通常使用集总参数，高于3 GHz时由于集总参数的寄生效应，建议使用分布参数。

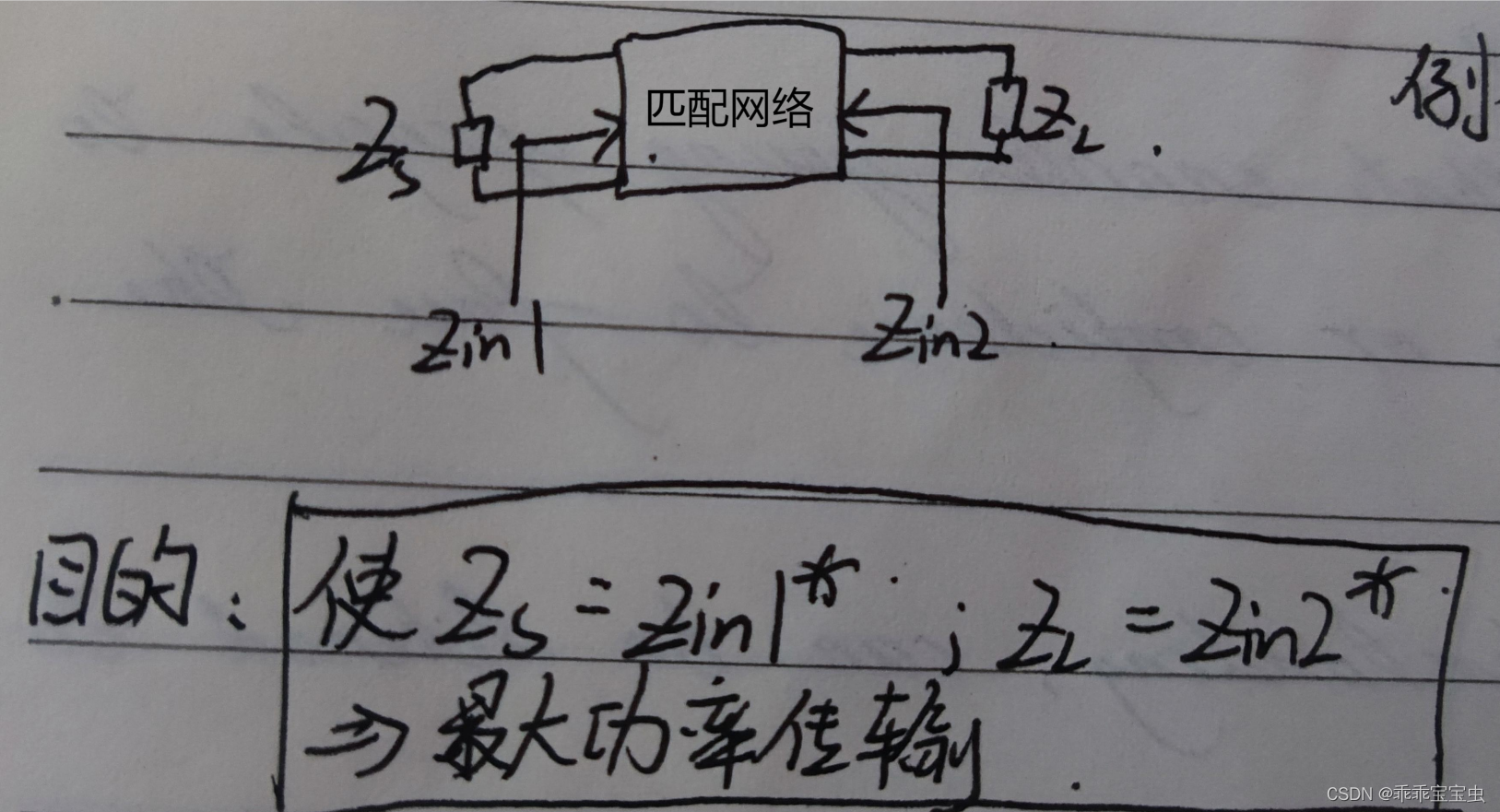

核心就是使Zs=Zin1*，Zl=Zin2*。 达到最大功率传输。

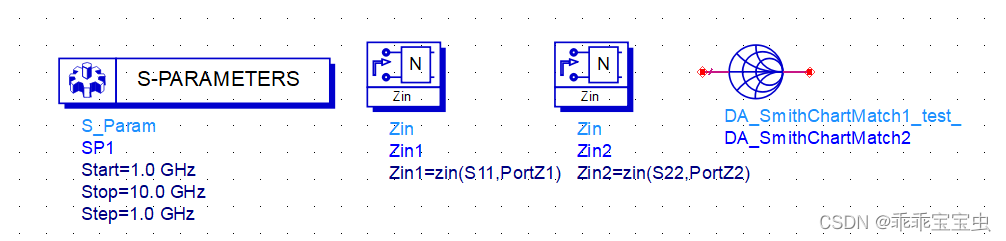

2.软件所需控件：

其中Zin1是从1端口看过去的阻抗值；Zin2是从2端口看过去的阻抗值；DA_SmithchartMatch是利用Smith圆图的阻抗匹配控件。

3.阻抗匹配电路

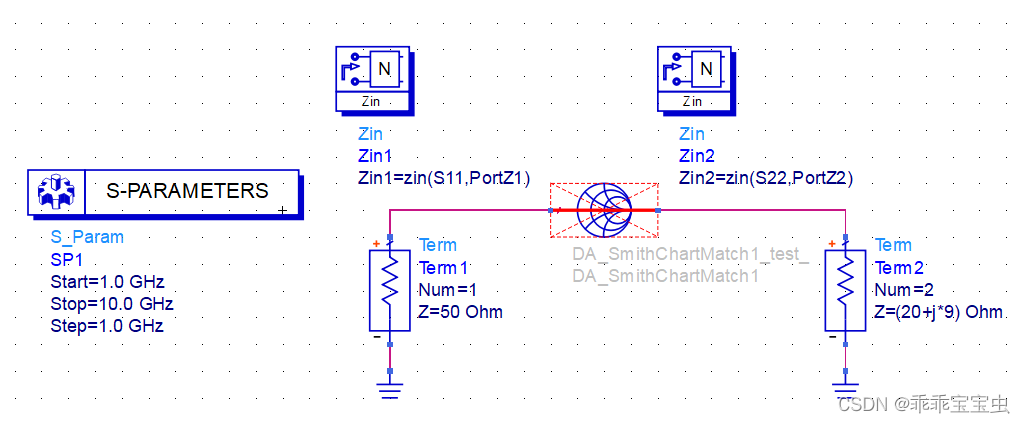

在ADS中搭建阻抗匹配电路中如下，其中1端口阻抗值为50欧姆，2端口阻抗值为（20+j*9）欧姆，Smith匹配控件已短路。

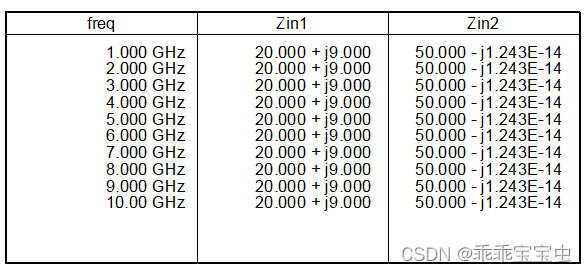

电路仿真结果如下图：

执行菜单命令：【Tools】——【Smith chart】打开Smith chart 控件，然后定义频率为中频6 GHz，Z0=50欧姆，勾选【Normalize】表示阻抗归一化到50欧姆。再点击【Define Source/Load Network Terminations】定义源阻抗为50欧姆，负载阻抗值（20+j*9）欧姆，并勾选【Enable Source Termination】和【Enable Load Termination】。
至此，设置好了阻抗匹配所需信息，下面将进行阻抗匹配。

4.阻抗匹配电路种类

集总参数匹配可分为L型匹配、T型匹配和π型匹配等，分布式匹配可分为单枝节匹配电路和双枝节匹配电路等。

4.1 L型阻抗匹配

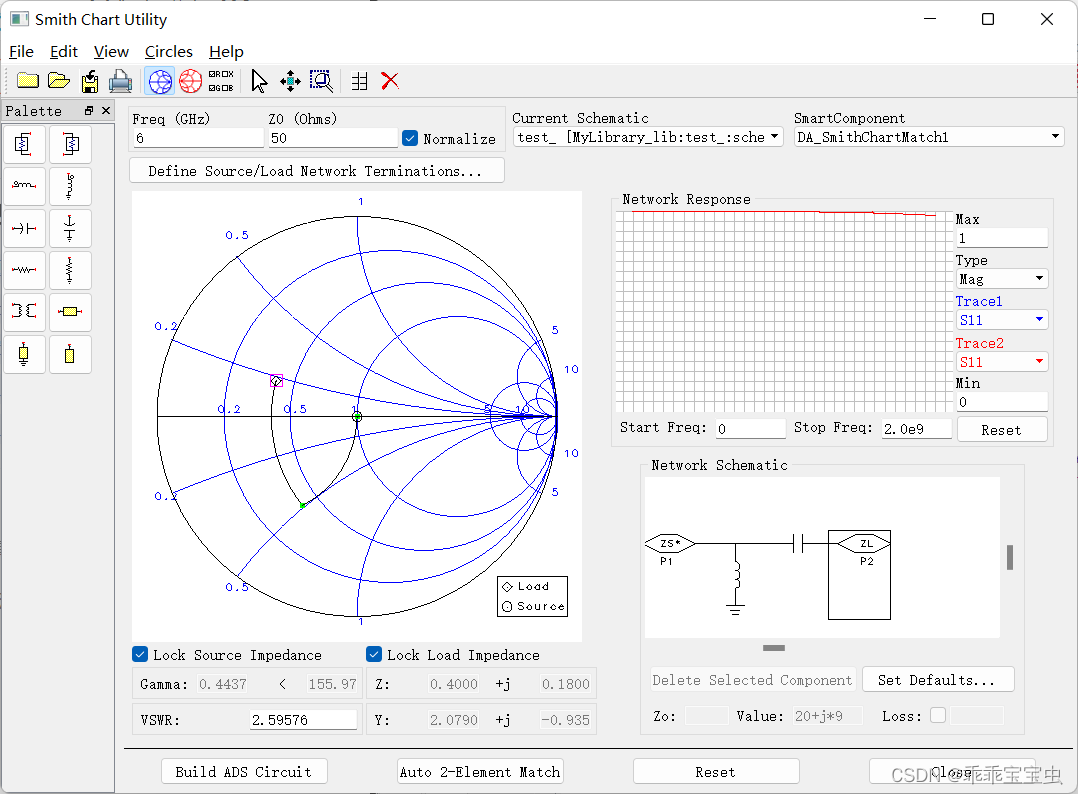

在“Smith chart Utility”界面中，最下方有一个【Auto 2-Element Match】选项，此选项可以自动生成L型匹配网络。或者，利用界面左方中的电容点感微带线等，手动搭建出一个L型匹配网络，如下图所示：

将负载阻抗点匹配到源阻抗点后点击【Build ADS Circuit】按钮，之后可进入Smith匹配控件检验匹配电路是否创建成功。

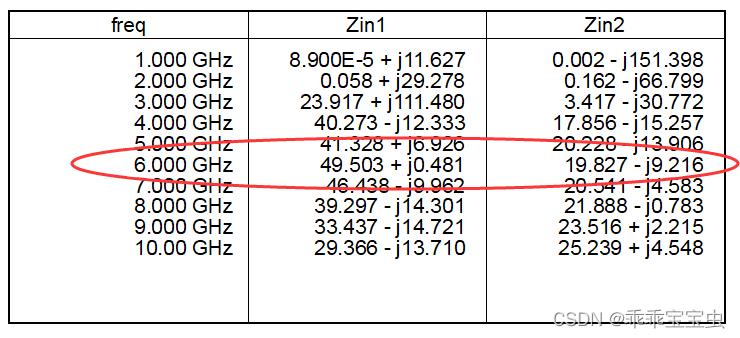

电路仿真后结果如下，可以看到在6 GHz中频处，Zin1匹配到了50欧姆，Zin2匹配到了（20-j*9）欧姆，符合共轭匹配要求，证明匹配成功。

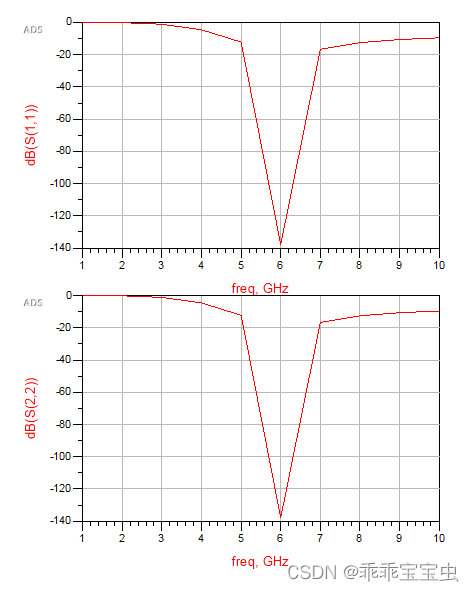

S11和S22的结果如下，可以看到在6 GHz处急剧降低，但频带较窄，Q值较高。

4.2 π型匹配电路

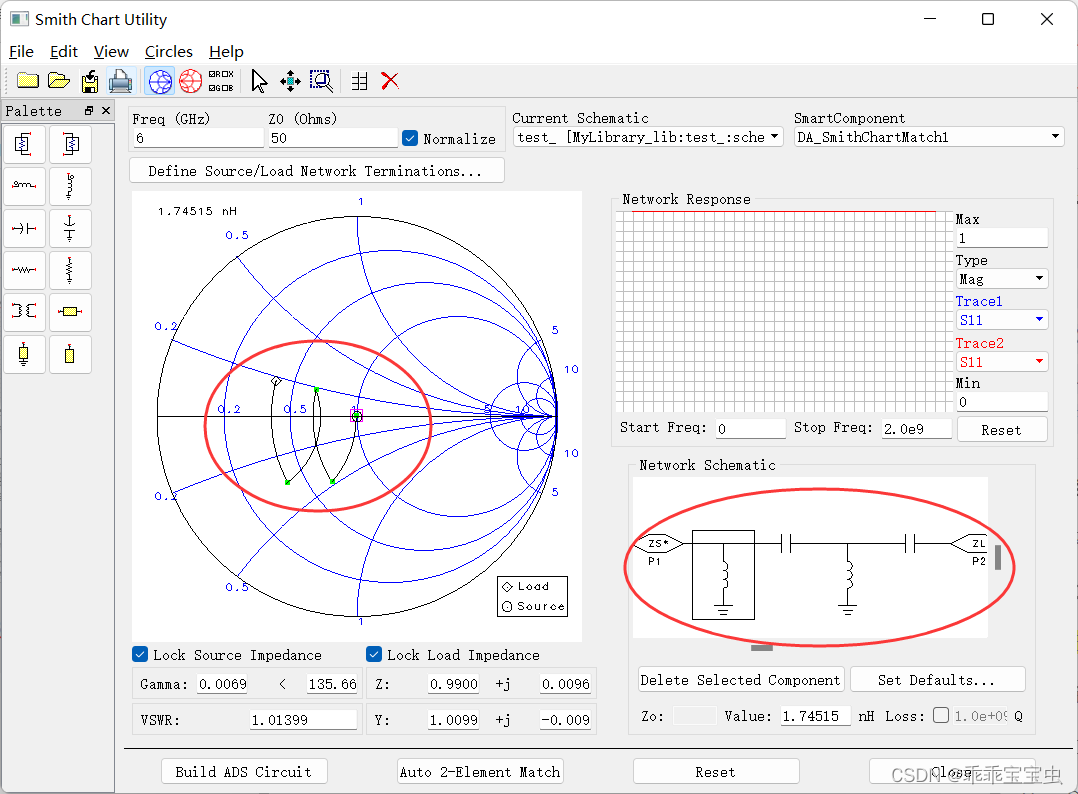

如法炮制，手动搭建出一个π型匹配网络。

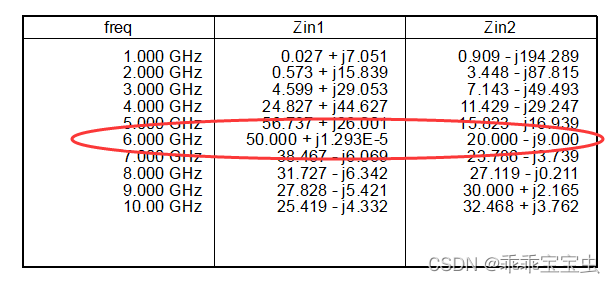

电路仿真后结果如下，可以看到在6 GHz中频处，Zin1匹配到了50欧姆，Zin2匹配到了（20-j*9）欧姆，符合共轭匹配要求，证明匹配成功。

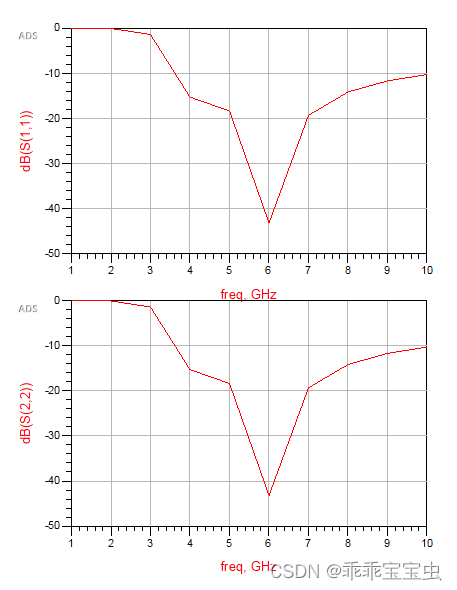

S11和S22的结果如下，相比于L型匹配电路而言，π型波动相对较缓，理论上π型和T型的带宽更宽。
