1)选用BFR92P的晶体管的理由是:其极间电容很小,极间电容都小于0.6pF。另外其FT=4Ghz,NF为1.5dB。不考虑发热问题,按道理用该管能有较好的相位噪声。

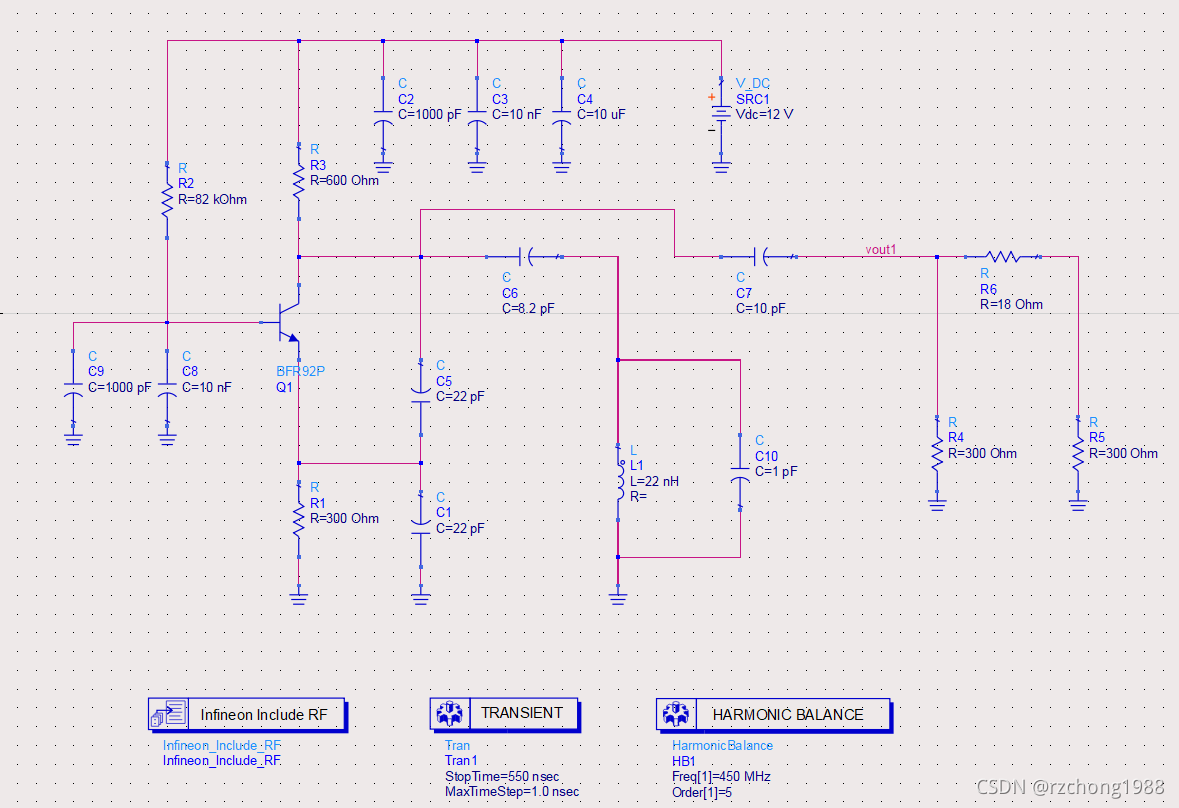

2)初始设计电路如下:

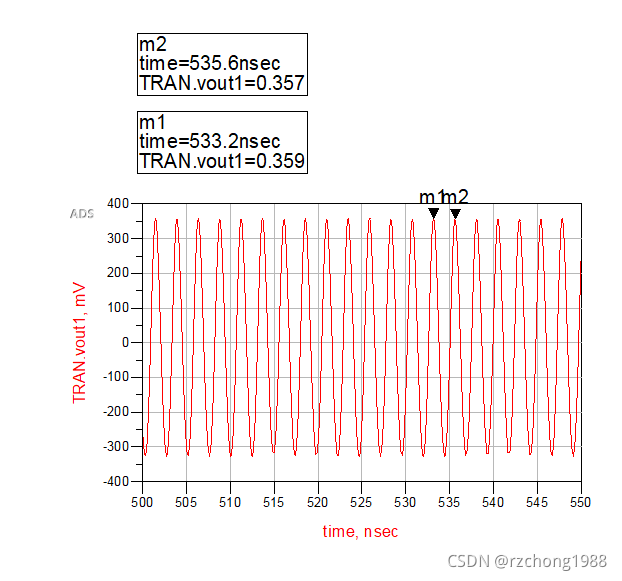

其谐振网络为为C1,C5,C6串联后在与C10并联的电容, 与L1的电感构成并联谐振。在上图中,理论计算的谐振频率为449Mhz。在仿真的时候,从其瞬态分析的波形图可以算出的谐振频率为1/(535.6-533.2)ns = 434.78Mhz。(应该是极间电容的带入导致谐振频率比理论值偏低)。其幅度为350mV。

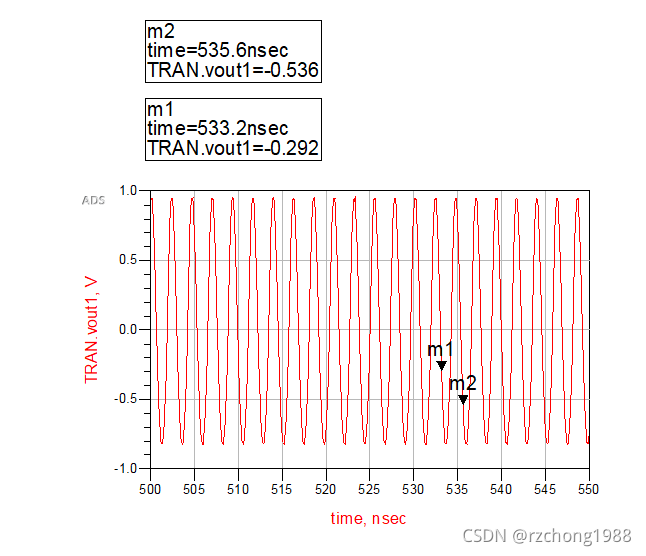

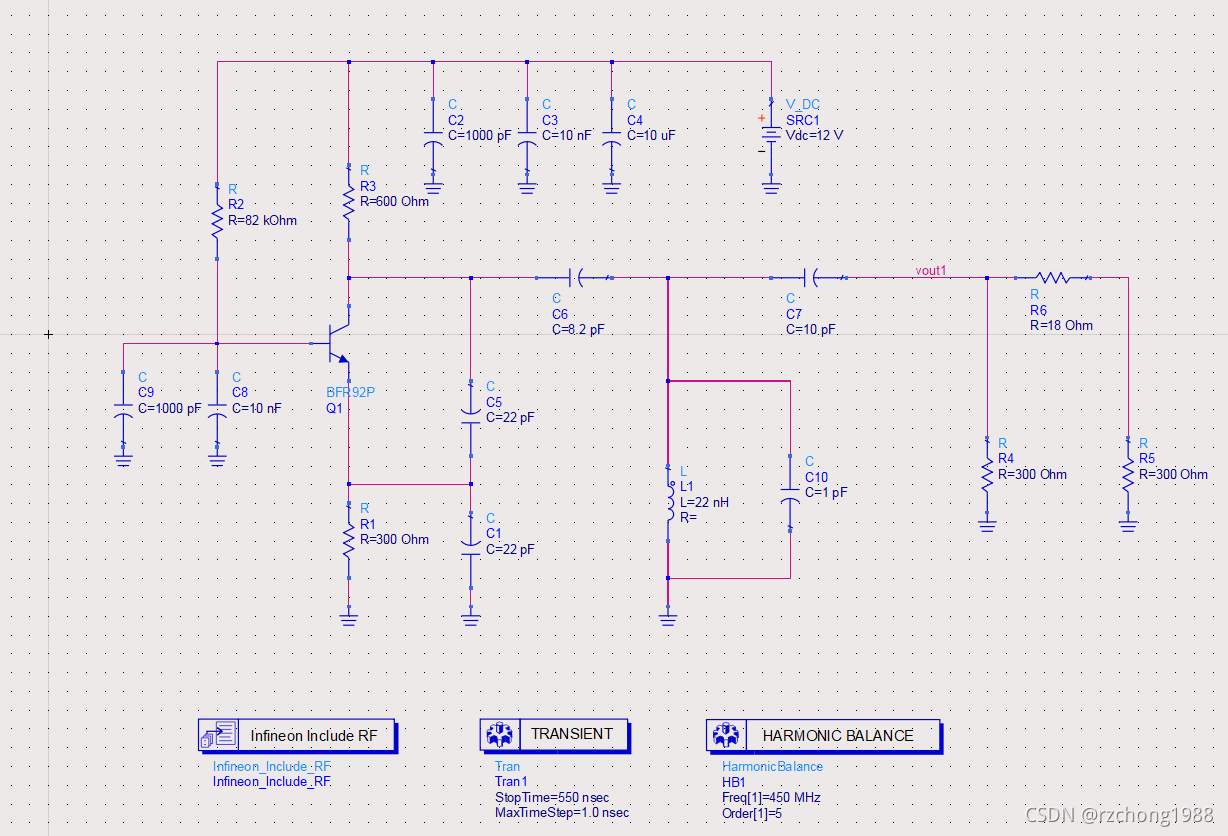

把输出端的接入方式改到C6的左边。得到的瞬态分析结果如下:
可以看出输出的幅度明显增大。(应该是该种连接方式对谐振电路的Q值影响更低,它只是部分接入)

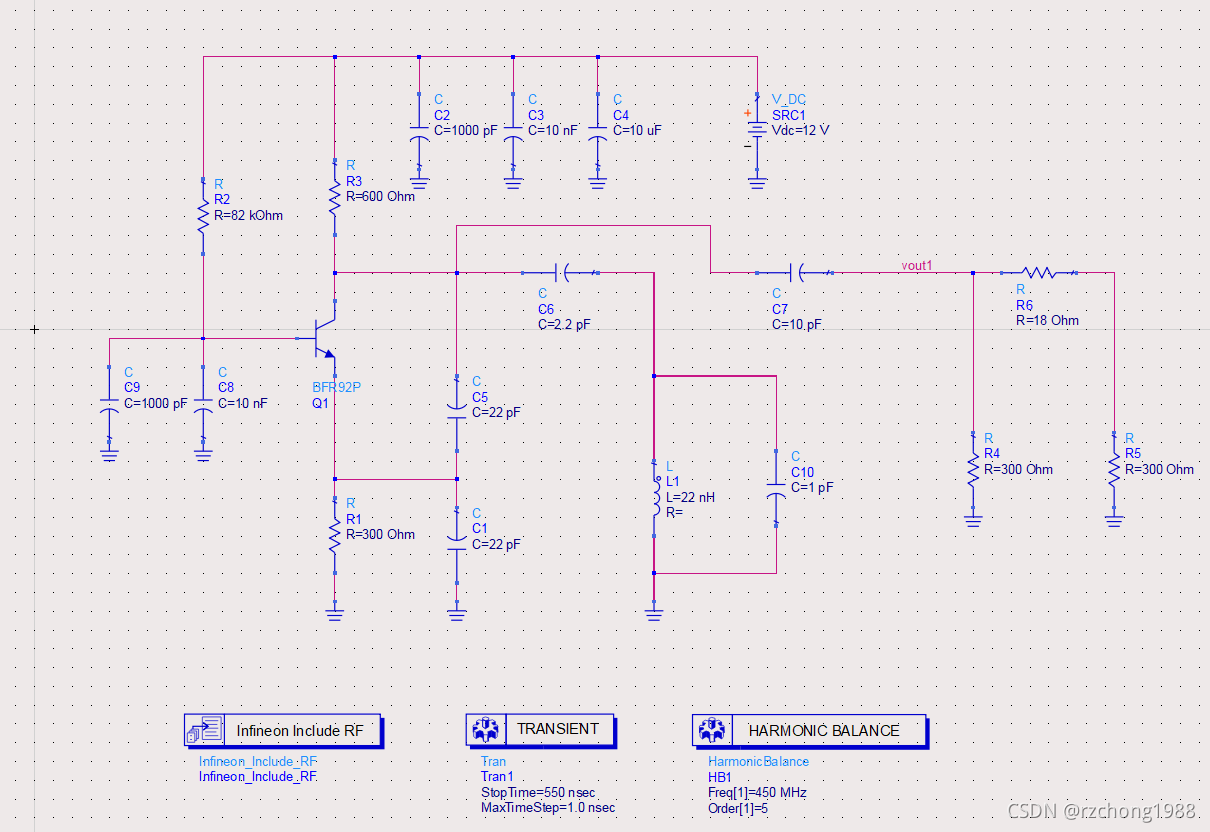

另外把C6的值8.2pF改为2.2pF,则电路起振变得困难,甚至不起振。(C6电容变小会导致起振困难)

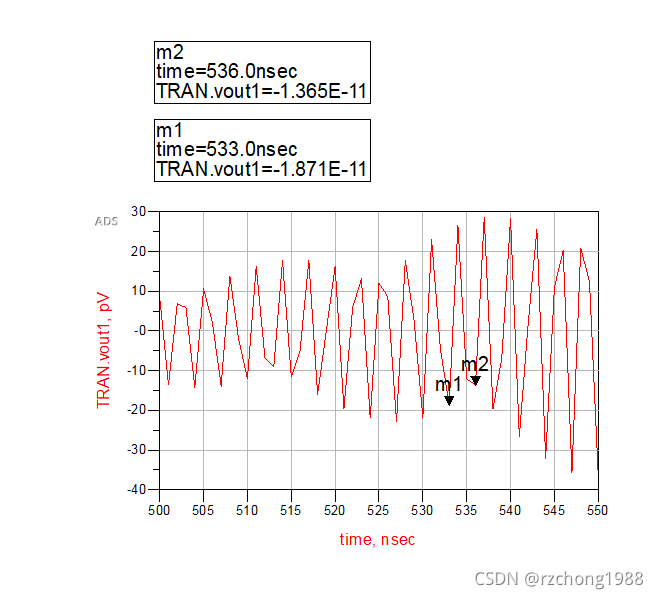

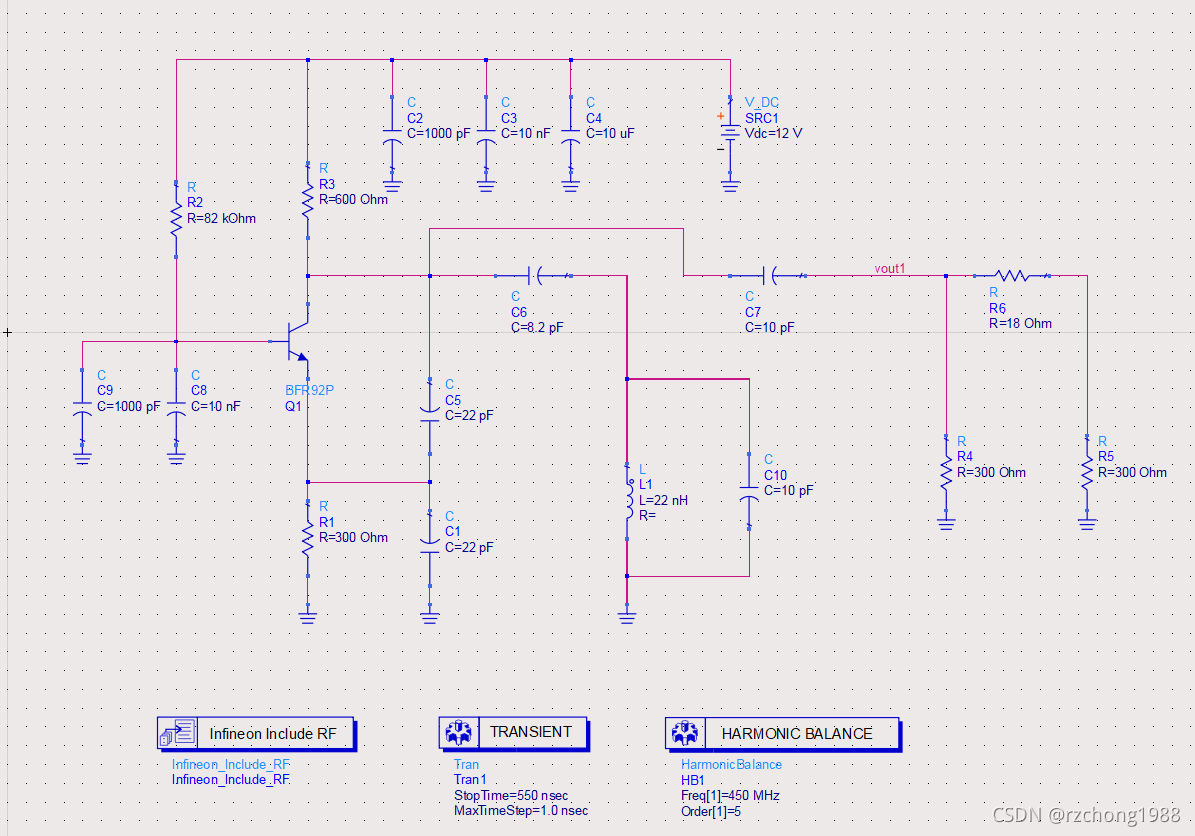

另外,把C10的电容值从1pF改为10pF,发现也会出现起振困难。
调试总结:
1)在设计震荡电路的时候,尽可能选择极间电容小的器件。
2)西勒震荡电路的输出端接入方式,采用部分接入会对谐振回路的Q值影响更小。
3)西勒电容的C8,C10的值不恰当都会导致电路不起振。C8不能太小, C10不能太大。
4)西勒电路相比考比兹电路,优化了极间电容对系统的影响。
5)西勒电路相对于克拉泼电容,如果使用C10作为可变电容,则在调频的时候,更优。
