由于普通的威尔金森功分器频段窄,占用PCB面积大等缺点, 设计小型化,宽带宽的功分器是发展趋势, 特根据网上搜索的资料学习如下2~6GHz的功分器设计。
根据参考莫信瑶莫传瑶的博客
微波射频学习笔记11-------Wilkinson功分器,最常用的功分器_莫信瑶莫传瑶的博客-CSDN博客_威尔金森功分器

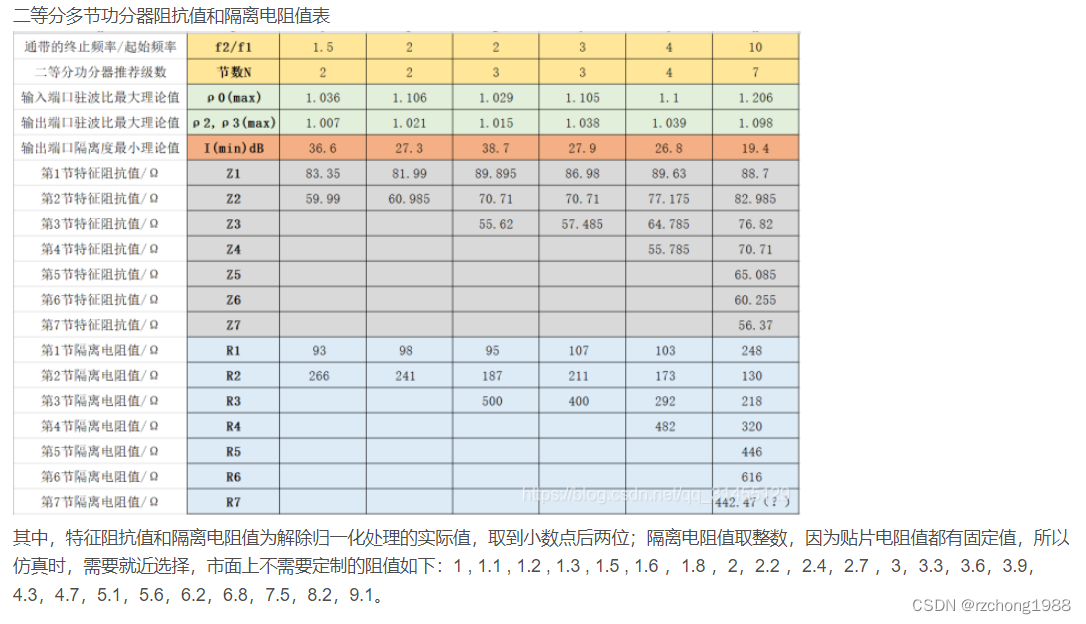

根据参考莫信瑶莫传瑶的博客可知,设计一个多节阻抗变换的功分器,是可以查表得到对应的每节的阻抗值,和每节的隔离电阻值的。 根据网上知道,这表是根据切比雪夫算法得到的 , 所以我们可以先用这些值套用到一分二的功分器上。并优化好后, 再复制粘贴成为一分四功分器。
根据莫信瑶莫传瑶的博客可知,该功分器的理论知识应该是在《微波工程》这本书上可以学到,不过这本书我暂时还没有看,以后抽空看看。
下面贴上我的ADS设计图以及仿真效果, 该版图还没有优化到最优,所以还有优化空间,读者可以在优化。本文作为实验记录就不一一优化了。

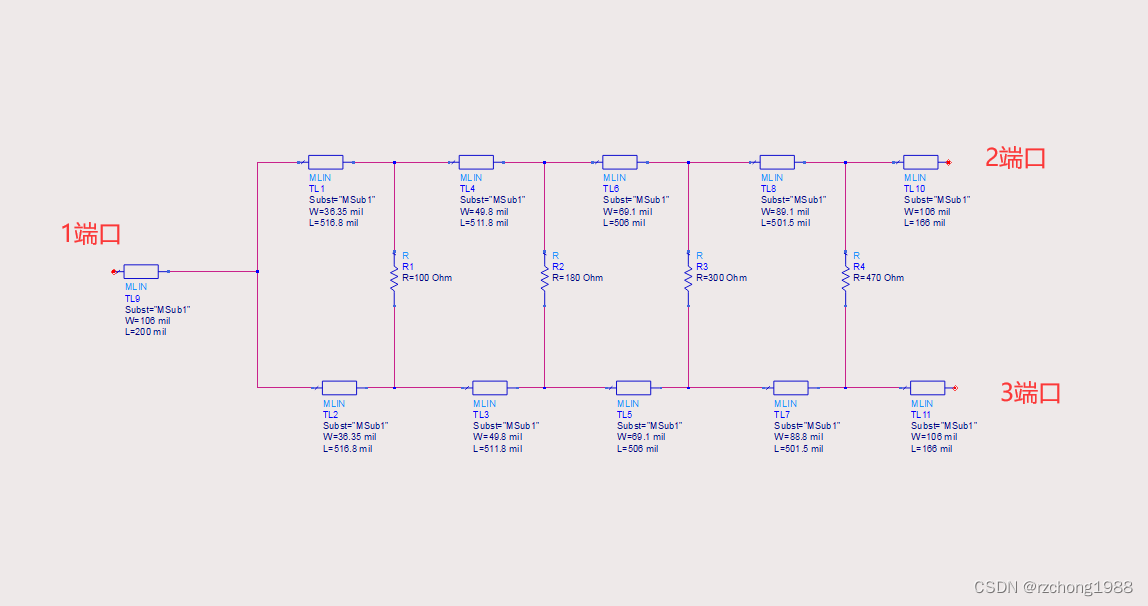

下图为多节阻抗变换的一分二功分器理论值

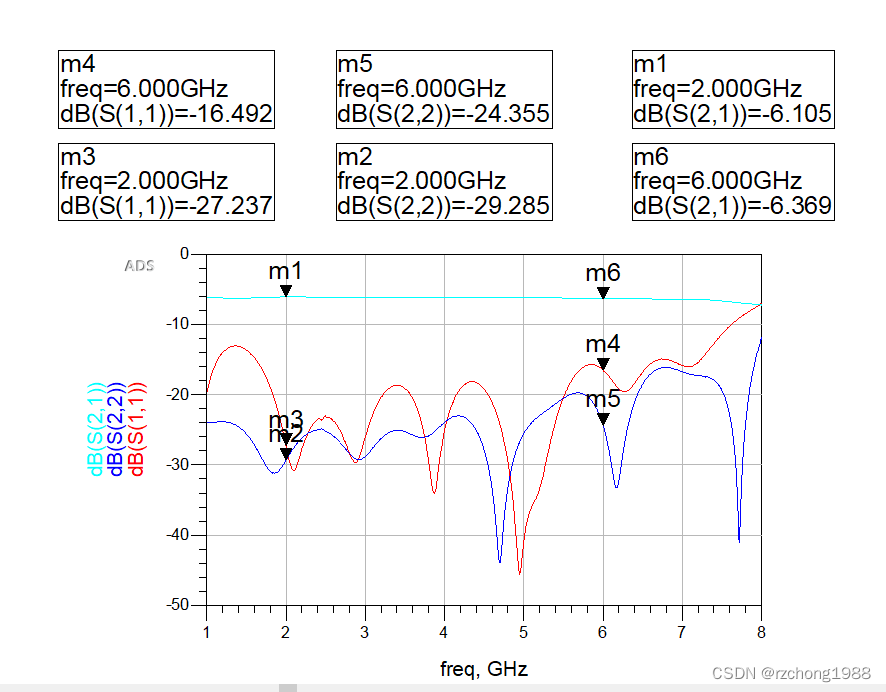

仿真过后,发现的确是2~6Ghz的宽带功分器。

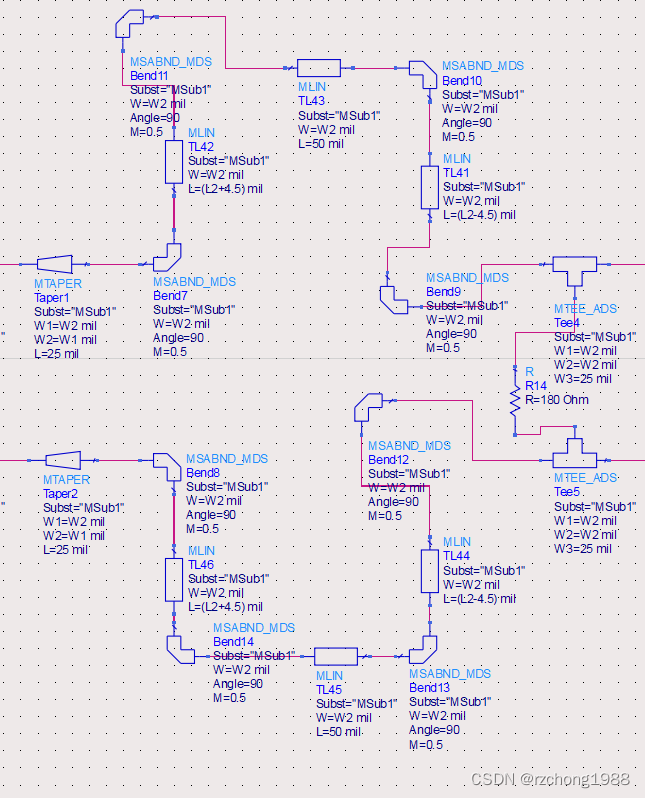

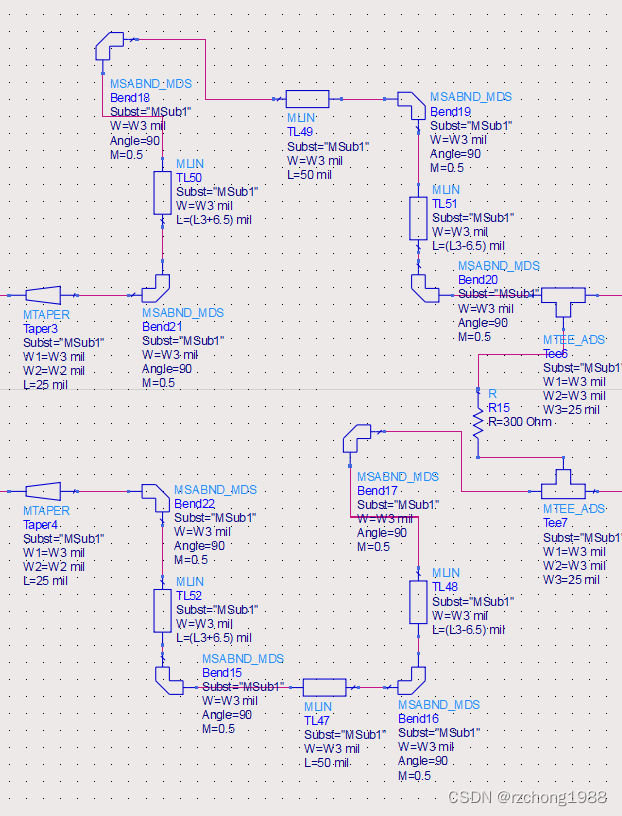

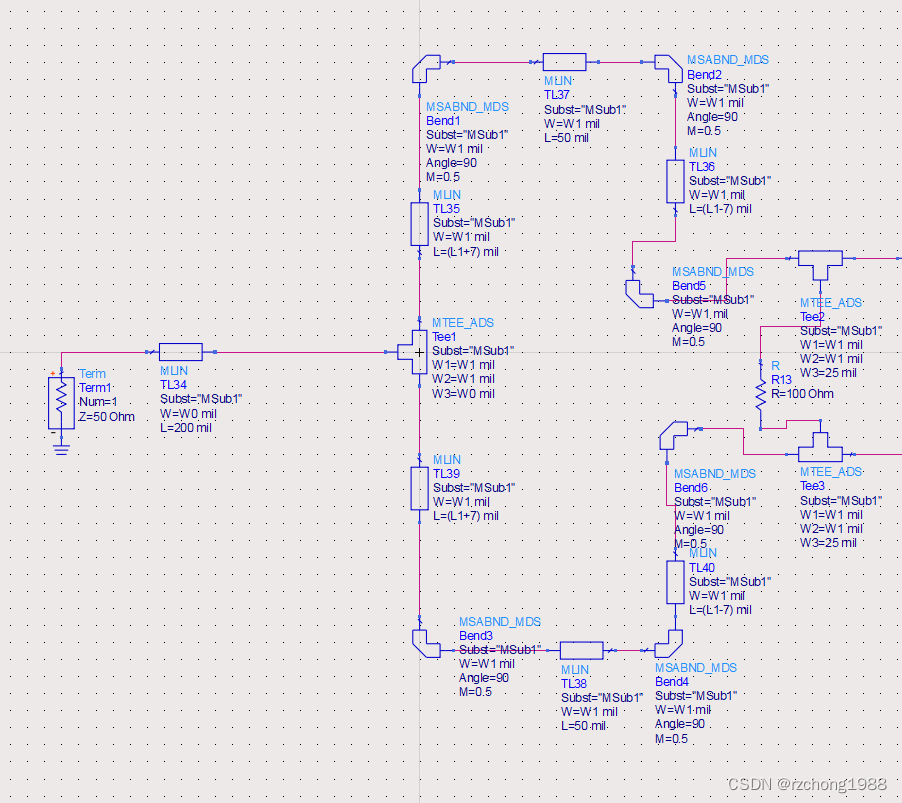

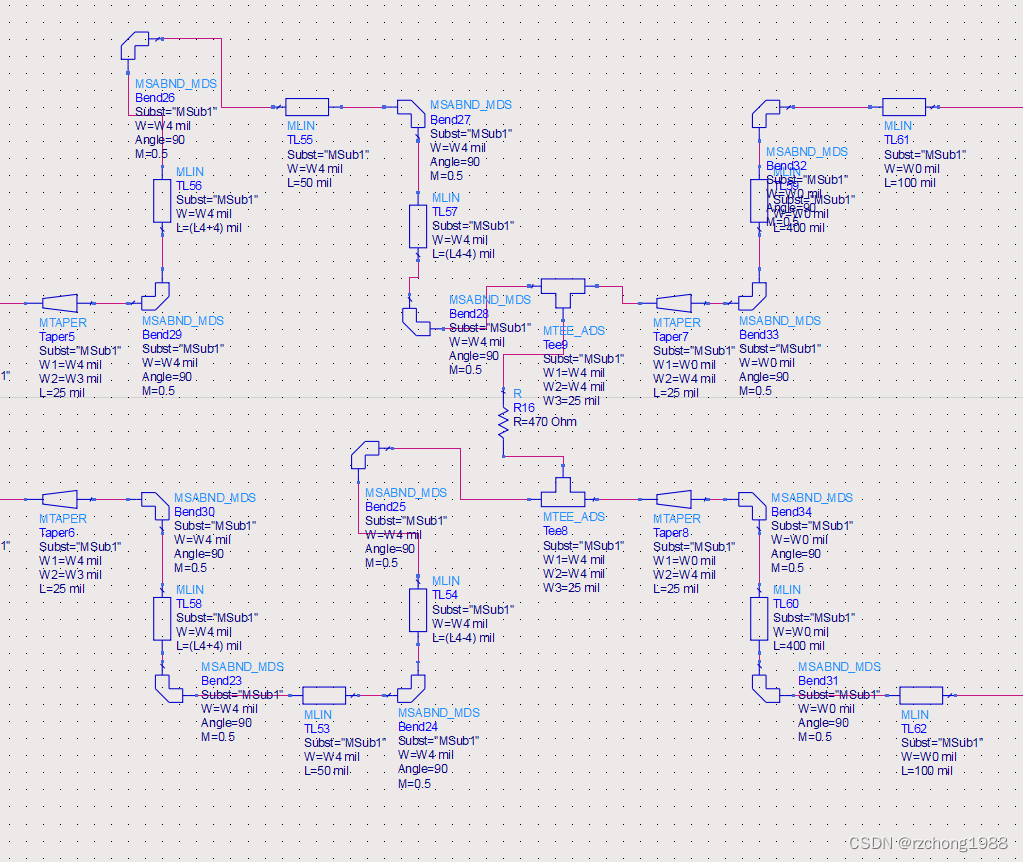

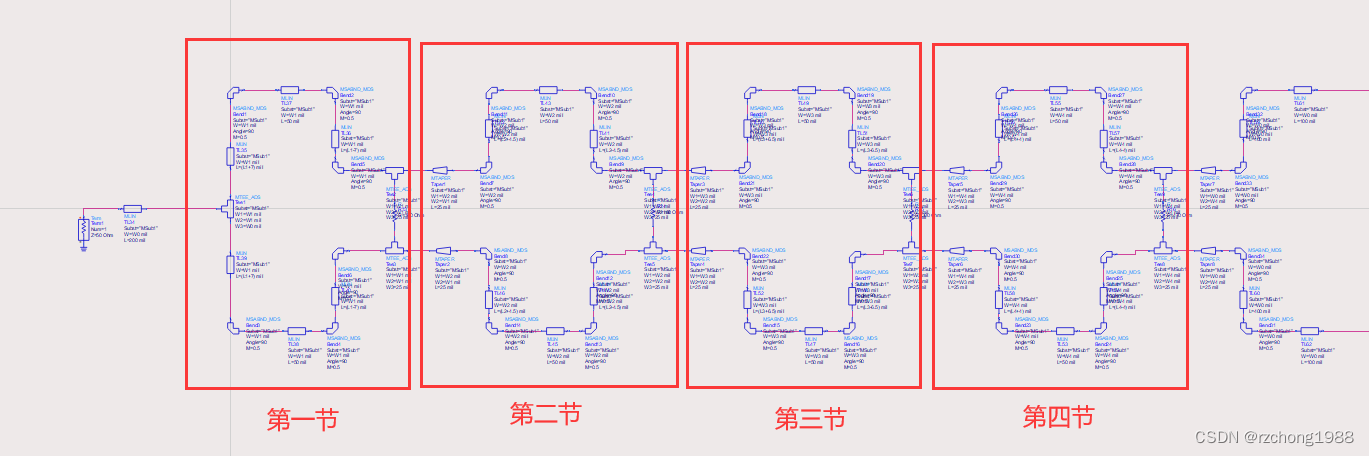

现把它转换为实际布局的原理图 ,使用的是F4B, 1mm板材:

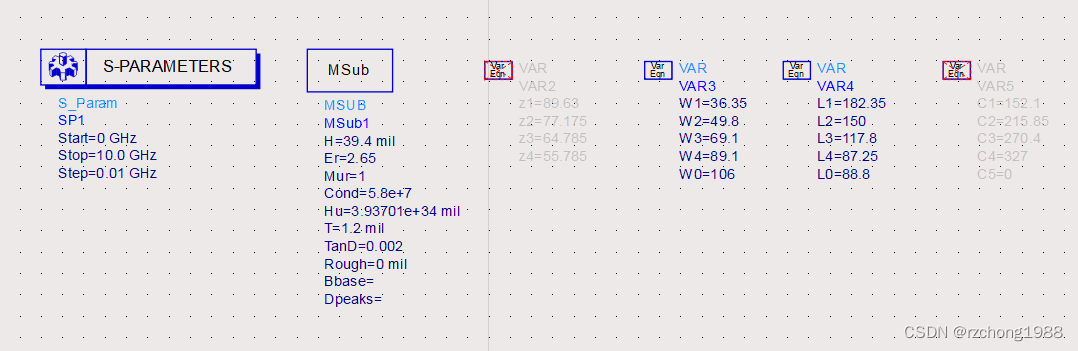

下面为每节的微带线参数,
就此一分二的功分器就已经实现了, 上面的参数还没有优化,但2·6GHz是勉强可用的。先把它复制粘贴成一分四功分器效果图就变为如下:

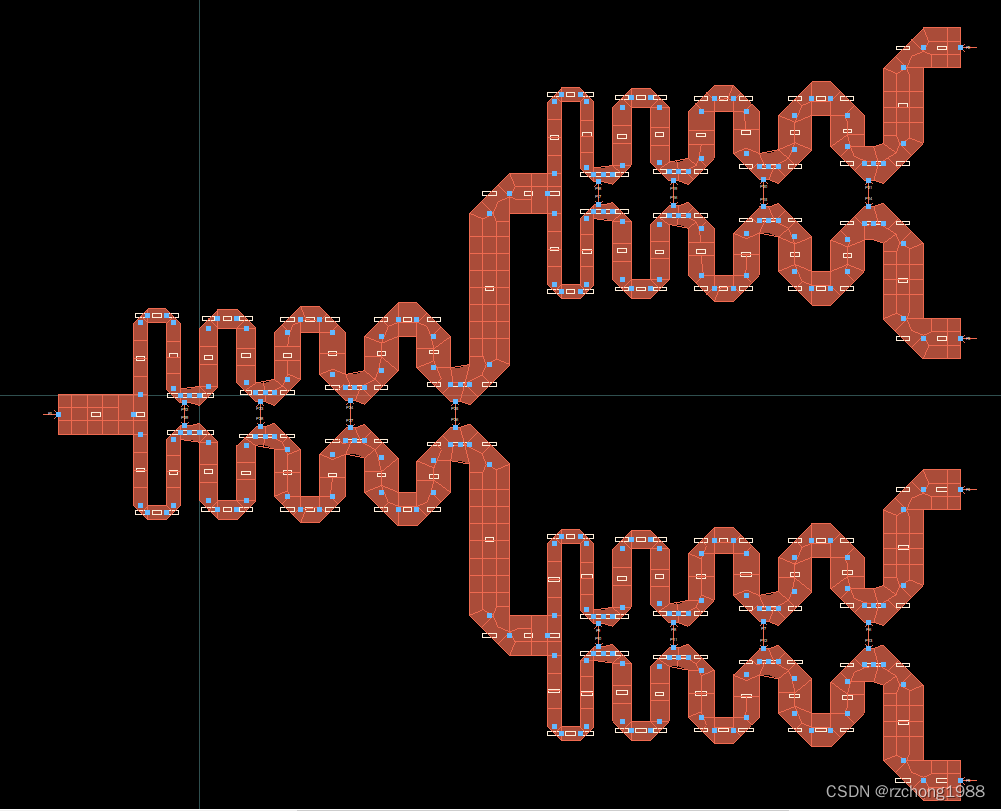

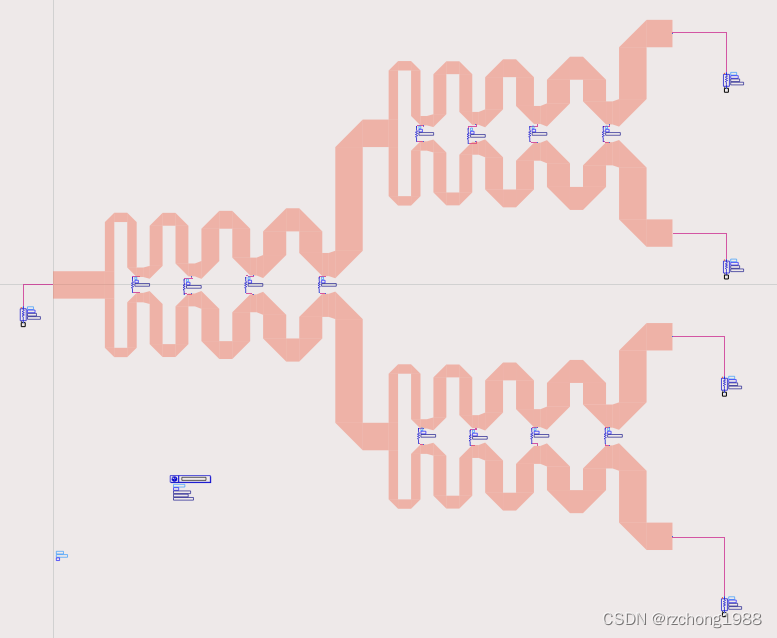

版图是这样的

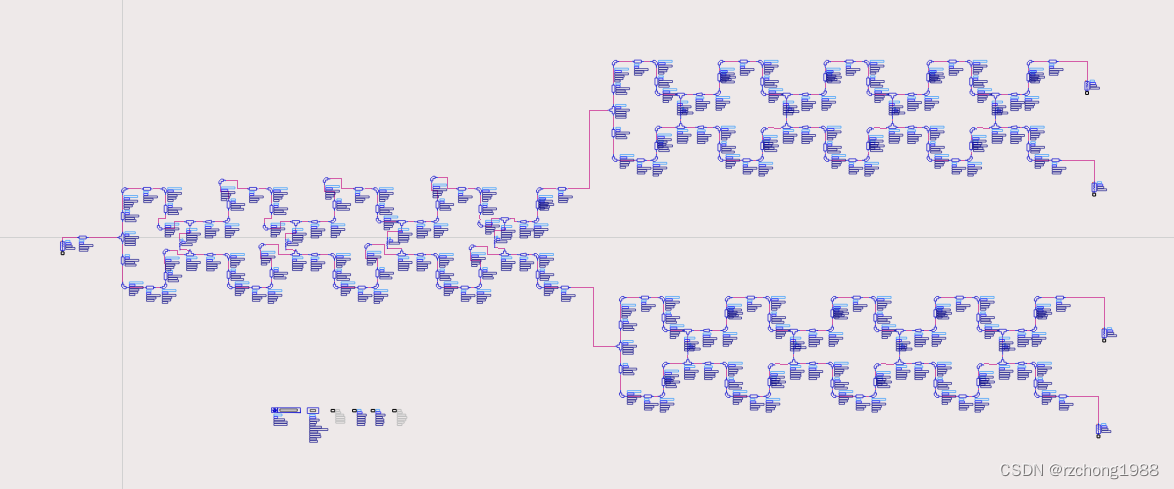

使用ADS联合仿真的效果图和S参数如下:
虽然还未优化,但2~6Ghz的范围内,它的S21,S11等参数还是可以接受的。
