前言：
一开始的目标是解决各种各样的ANR问题的，但是我们知道，ANR总体上分有四种类型，这四种类型有三种是和四大组件相对应的，所以，如果想了解ANR发生的根因，对安卓四大组件的实现流程是必须要了解的。
所以会写一系列的文章，来分析四大组件的实现原理，同时也会写文章来讲解四种类型的ANR是如何发生的。
学完了Service的启动原理，如果你想有更深一步的了解，就可以移步查看下面的文章。
ANR系列之五：Service类型ANR原理讲解_失落夏天的博客-CSDN博客
一.APP侧启动Service
其实启动service和启动Activity是很相似的，都是APP通知系统侧，由系统侧完成的整个流程，其实四个组件的启动流程都是类似这样的流程。
1.1 前台和后台启动
无论是Activity，还是service，还是Application，都继承自Context的抽象类，而Context的代理对象是ContextImpl，所以Activity可以使用ContextImpl中各种功能，就比如这里要介绍的启动前台/后台service。
Context在安卓中，使用了一种典型的代理模式，我们调用的startService或者startForegroundService方法，最终都会委托给ContextImpl中的startService和startForegroundService来处理的。我们就来看下ContextImpl中的这两个方法：
@Override
public ComponentName startService(Intent service) {
warnIfCallingFromSystemProcess();
return startServiceCommon(service, false, mUser);
}
@Override
public ComponentName startForegroundService(Intent service) {
warnIfCallingFromSystemProcess();
return startServiceCommon(service, true, mUser);
}无论前台还是后台启动，其实最终都会走到一个方法中，只是配置参数的区别而已，最终都会走执行startServiceCommon方法。
1.2 startServiceCommon
该方法中，通过binder通知系统的AMS完成对应的service的启动操作：
private ComponentName startServiceCommon(Intent service, boolean requireForeground,
UserHandle user) {
...
ComponentName cn = ActivityManager.getService().startService(
mMainThread.getApplicationThread(), service,
service.resolveTypeIfNeeded(getContentResolver()), requireForeground,
getOpPackageName(), getAttributionTag(), user.getIdentifier());
}接下来，通过AMS提供的binder引用，调用binder方法startServic通知到AMS，接下来，我们就看下系统侧是如何处理Service启动流程的。
二.系统侧分发处理Service的启动逻辑
系统侧的处理我主要分为3块来讲：
1.系统接受APP侧的通知并转发(2.1节)；
2.系统侧委托ActiveServices负责完成的处理流程(2.2节)；
3.收到APP侧执行完成的回调，进行收尾操作(2.3节)。
2.1 AMS接受启动service的通知
APP侧持有system_server进程的binder，上面讲到，它会通过binder方法startService完成对系统侧的通知。所以AMS的startService会收到这个通知。
我们看下代码，代码如下：
public class ActivityManagerService {
...
public ComponentName startService(IApplicationThread caller, Intent service,
String resolvedType, boolean requireForeground, String callingPackage, int userId)
throws TransactionTooLargeException {
...
try {
res = mServices.startServiceLocked(caller, service,
resolvedType, callingPid, callingUid,
requireForeground, callingPackage, callingFeatureId, userId);
} finally {
Binder.restoreCallingIdentity(origId);
}
}
}
public final class ActiveServices {
ComponentName startServiceLocked(IApplicationThread caller, Intent service, String resolvedType,...){
...
final ComponentName realResult = startServiceInnerLocked(r, service, callingUid, callingPid, fgRequired, callerFg, allowBackgroundActivityStarts, backgroundActivityStartsToken);
return realResult;
}
private ComponentName startServiceInnerLocked(ServiceRecord r, Intent service,...){
...
String error = bringUpServiceLocked(r, service.getFlags(), callerFg, ...);
}
}1.AMS会把整个service启动的逻辑交由ActiveServices来处理，调用到其startServiceLocked方法；
2.startServiceLocked方法中，会做很多位语句判断，处理异常的逻辑。而核心流程则在方法的尾部来处理，调用startServiceInnerLocked方法去负责具体的启动业务。
3.startServiceInnerLocked中做一些准备工作后，就把最终的启动任务交给了bringUpServiceLocked方法。这个方法的逻辑，我们下一小节来讲解。
2.2 分场景处理service启动
bringUpServiceLocked方法中，我们分成三种场景来讲：
1.service已经存在，并且已经绑定过，这时候直接唤起对应的service即可。
2.对应的应用进程存在，但是service未创建，这时候自然是创建对应的service。
3.对应的应用进程不存在，或者配置要求service单独进程。那这时候自然要先创建进程。
private String bringUpServiceLocked(...)
throws TransactionTooLargeException {
//第一种场景
if (r.app != null && r.app.getThread() != null) {
sendServiceArgsLocked(r, execInFg, false);
return null;
}
//第二种场景
if (!isolated) {
if (app != null) {
realStartServiceLocked(r, app, thread, pid, uidRecord, execInFg,
enqueueOomAdj);
return null;
}
}
//第三种场景
if (app == null && !permissionsReviewRequired && !packageFrozen) {
if (r.isSdkSandbox) {
...
}else{
app = mAm.startProcessLocked(...);
}
}
}我们分开来一一讲解。
2.3 唤起已存在service的场景
bringUpServiceLocked方法中，首先就会对记录r进行判断，如果绑定了进程和binder，则说明对应的service已经存在了，则调用sendServiceArgsLocked发送通知。
//ActiveServices的bringUpServiceLocked方法
private String bringUpServiceLocked(...){
if (r.app != null && r.app.getThread() != null) {
sendServiceArgsLocked(r, execInFg, false);
return null;
}
}然后sendServiceArgsLocked方法中，通知到APP，并且结束超时等待流程。
private final void sendServiceArgsLocked(ServiceRecord r, boolean execInFg,
boolean oomAdjusted) throws TransactionTooLargeException {
...
Exception caughtException = null;
try {
r.app.getThread().scheduleServiceArgs(r, slice);
}catch(Exception e){
caughtException = e;
}
if (caughtException != null) {
for (int i = 0, size = args.size(); i < size; i++) {
serviceDoneExecutingLocked(r, inDestroying, inDestroying, true);
}
}
}这里sendServiceArgsLocked方法是binder方法，会通知到ApplicationThread中的sendServiceArgsLocked方法。
如果通知成功没有发生异常，则调用serviceDoneExecutingLocked则会结束service超时计算流程。有没有觉得奇怪，这个流程好像并没有开启超时检测流程啊，确实是，但是不开启一样可以结束，只是没有效果而已。另外sendServiceArgsLocked流程其实是复用的，其它场景下会存在这种先开启检查，然后在调用serviceDoneExecutingLocked方法的流程。
2.4 创建service的场景
创建service的场景对应的是realStartServiceLocked方法，我总结为三个流程：
1.bumpServiceExecutingLocked，开启超时检查。
2.thread.scheduleCreateService通知APP一侧去创建Service。
3.通过sendServiceArgsLocked方法通知APP执行Service的生命流程。
private void realStartServiceLocked(ServiceRecord r, ProcessRecord app,
IApplicationThread thread, int pid, UidRecord uidRecord, boolean execInFg,
boolean enqueueOomAdj) throws RemoteException {
//1.启动超时检查
bumpServiceExecutingLocked(r, execInFg, "create", null /* oomAdjReason */);
...
//2.通知APP创建service
thread.scheduleCreateService(r, r.serviceInfo,
mAm.compatibilityInfoForPackage(r.serviceInfo.applicationInfo),
app.mState.getReportedProcState());
r.postNotification();
created = true;
...
//3.通知执行service生命流程
sendServiceArgsLocked(r, execInFg, true);
...
}bumpServiceExecutingLocked方法我们这里就不细讲了，具体内容会在service的ANR原理一篇进行详细的讲解，这里只要知道，会开始一个超时检测即可。
调用binder方法scheduleCreateService则会通知到APP一侧去进行对应的创建。
sendServiceArgsLocked方法则在上一小节有介绍。
2.5 创建进程的场景
如果service对应的进程都未创建，则首先需要创建进程。
首先通过AMS创建进程，看进程是否创建成功。
如果失败，则记录日志并返回。
如果成功，则通过AMS创建进程，创建成功则返回进程对象并记录到对象r上；
最后成功的情况下，把启动记录对象加入到mPendingServices集合中，以供后续使用。
app = mAm.startProcessLocked(...);
if (app == null) {
String msg = "Unable to launch app "...
return msg;
}
if (isolated) {
r.isolationHostProc = app;
}
//加入等待队列
if (!mPendingServices.contains(r)) {
mPendingServices.add(r);
}则AMS会请求zygote创建对应的应用进程，具体流程就不细讲了，有兴趣的可以看我另外一篇文章：android源码学习- APP启动流程（android12源码）_apk启动流程
当应用进程创建完成后，会在ActivityThread的main方法中会通过attachApplication通知系统进程已创建。attachApplication中会完成很多件事，其中有两件事分别为通知应用去创建application以及调用ActiveServices中的attachApplicationLocked方法，而后面这个方法，就是继续之前未完成的service启动流程，相关代码如下：
boolean attachApplicationLocked(ProcessRecord proc, String processName)
throws RemoteException {
if (mPendingServices.size() > 0) {
ServiceRecord sr = null;
for (int i=0; i<mPendingServices.size(); i++) {
realStartServiceLocked(sr, proc, thread, pid, uidRecord,sr.createdFromFg,true);
}
}
}attachApplicationLocked中，会遍历之前添加启动对象的mPendingServices集合，然后依次调用realStartServiceLocked方法进行启动。
其实，目标进程不存在时，service的启动流程和发送静态广播以及启动Activity的流程是类似的，都是先创建进程，进程创建后再去继续未完成的启动流程。我们理解了其中之一后，再去理解其它的就会变得很容易。
2.6 小节
所以我们这里走一个总结，进入bringUpServiceLocked流程后，分成三种场景。
1.如果service已经存在，那么就直接走sendServiceArgsLocked流程通知service执行onStartCommand周期即可；
2.如果service不存在，但是进程存在，这时候就走scheduleCreateService流程先创建service，然后在执行1中流程，这里有一点值得注意的是，哪怕onCreate的时候阻塞了，onStartCommand的任务仍会到达，但不会执行。
3.如果进程都不存在，则先去创建进程，然后进程创建后绑定的时候，在去执行2中创建service的流程。

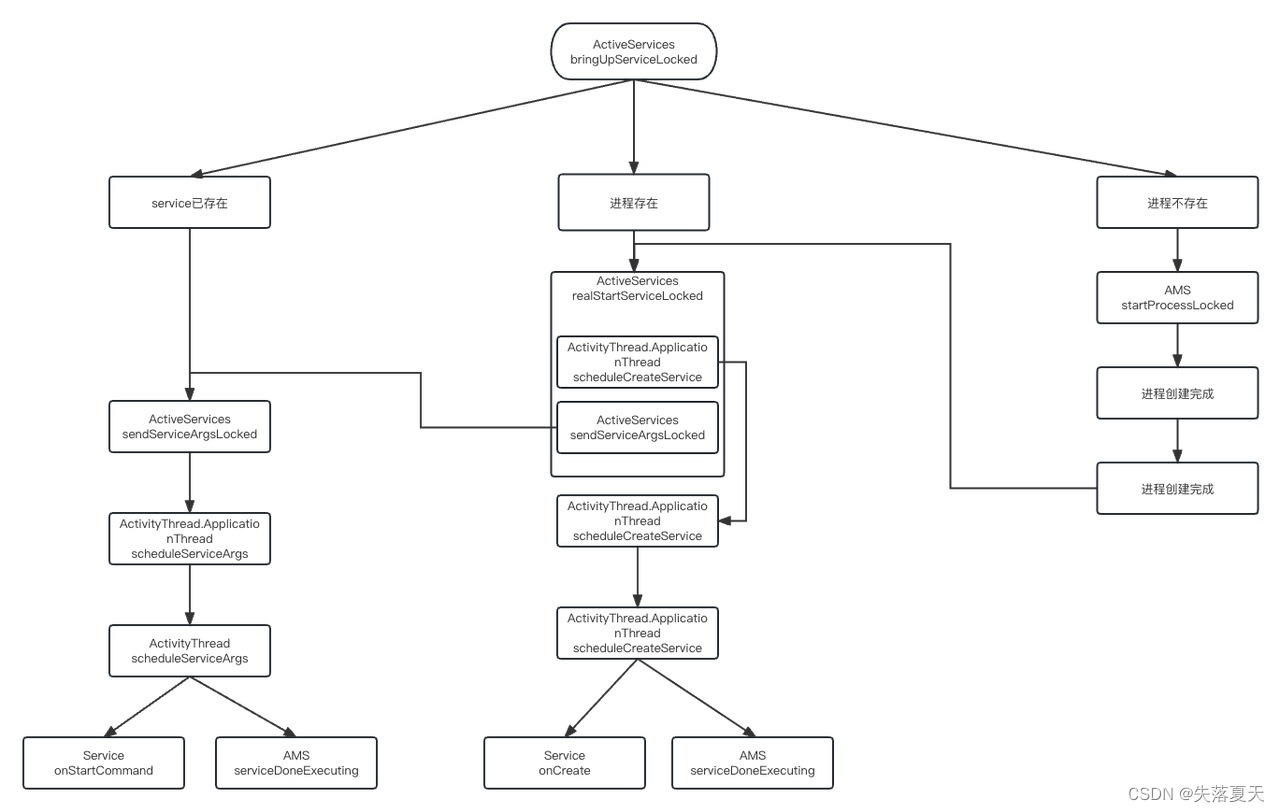

整体的流程图如下：
三.APP侧响应Service的流程
上面有介绍，系统侧通知APP进行service相关的操作，会有两种binder方法：
1.scheduleCreateService，执行Service的创建。
2.scheduleServiceArgs，执行Service生命流程，通知Service执行onStartCommand方法。
我们依次来讲：
3.1 执行Service创建流程
系统侧持有APP侧的binder，会通过scheduleCreateService这个binder方法通知APP一侧进行相应的操作。而APP侧，完成这个工作接收的就是ApplicationThread中的scheduleCreateService方法。该方法收到通知后，通过handler切换到主线程处理：
public final void scheduleCreateService(IBinder token,
ServiceInfo info, CompatibilityInfo compatInfo, int processState) {
updateProcessState(processState, false);
CreateServiceData s = new CreateServiceData();
s.token = token;
s.info = info;
s.compatInfo = compatInfo;
sendMessage(H.CREATE_SERVICE, s);
}handle中，会切换到主线程执行ActivityThread的handleCreateService方法。
主要执行了如下的几段逻辑：
1.如果是首次创建App进程的话，则需要重新创建Application；
2.创建Service对象；
3.调用service的attach方法进行关联；
4.调用service的onCreate生命周期方法；
5.创建完成后，通过serviceDoneExecuting通知系统侧创建完成。
try {
if (localLOGV) Slog.v(TAG, "Creating service " + data.info.name);
Application app = packageInfo.makeApplication(false, mInstrumentation);
final java.lang.ClassLoader cl;
if (data.info.splitName != null) {
cl = packageInfo.getSplitClassLoader(data.info.splitName);
} else {
cl = packageInfo.getClassLoader();
}
service = packageInfo.getAppFactory()
.instantiateService(cl, data.info.name, data.intent);
ContextImpl context = ContextImpl.getImpl(service
.createServiceBaseContext(this, packageInfo));
if (data.info.splitName != null) {
context = (ContextImpl) context.createContextForSplit(data.info.splitName);
}
if (data.info.attributionTags != null && data.info.attributionTags.length > 0) {
final String attributionTag = data.info.attributionTags[0];
context = (ContextImpl) context.createAttributionContext(attributionTag);
}
// Service resources must be initialized with the same loaders as the application
// context.
context.getResources().addLoaders(
app.getResources().getLoaders().toArray(new ResourcesLoader[0]));
context.setOuterContext(service);
service.attach(context, this, data.info.name, data.token, app,
ActivityManager.getService());
service.onCreate();
mServicesData.put(data.token, data);
mServices.put(data.token, service);
try {
ActivityManager.getService().serviceDoneExecuting(
data.token, SERVICE_DONE_EXECUTING_ANON, 0, 0);
} catch (RemoteException e) {
throw e.rethrowFromSystemServer();
}
}3.2 执行Service生命周期流程
同样的，这里完成接受的是，仍然是ApplicationThread中的方法。这个流程中的接受方法是scheduleServiceArgs方法。
ApplicationThread中，收到通知后，通过handler把任务转交到主线程。
public final void scheduleServiceArgs(IBinder token, ParceledListSlice args) {
List<ServiceStartArgs> list = args.getList();
for (int i = 0; i < list.size(); i++) {
ServiceStartArgs ssa = list.get(i);
ServiceArgsData s = new ServiceArgsData();
s.token = token;
s.taskRemoved = ssa.taskRemoved;
s.startId = ssa.startId;
s.flags = ssa.flags;
s.args = ssa.args;
sendMessage(H.SERVICE_ARGS, s);
}
}接下来handler中切换到主线程会执行ActivityThread的handleServiceArgs方法。
handleServiceArgs方法主要会完成以下几件事：
1.找到对应的service，调用起onStartCommand方法；
2.通知系统侧回调完成。
private void handleServiceArgs(ServiceArgsData data) {
CreateServiceData createData = mServicesData.get(data.token);
Service s = mServices.get(data.token);
if (s != null) {
try {
if (data.args != null) {
data.args.setExtrasClassLoader(s.getClassLoader());
data.args.prepareToEnterProcess(isProtectedComponent(createData.info),
s.getAttributionSource());
}
int res;
if (!data.taskRemoved) {
res = s.onStartCommand(data.args, data.flags, data.startId);
} else {
s.onTaskRemoved(data.args);
res = Service.START_TASK_REMOVED_COMPLETE;
}
QueuedWork.waitToFinish();
try {
ActivityManager.getService().serviceDoneExecuting(
data.token, SERVICE_DONE_EXECUTING_START, data.startId, res);
} catch (RemoteException e) {
throw e.rethrowFromSystemServer();
}
} catch (Exception e) {
if (!mInstrumentation.onException(s, e)) {
throw new RuntimeException(
"Unable to start service " + s
+ " with " + data.args + ": " + e.toString(), e);
}
}
}
}发我们发现，不论是创建service，还是通知执行service的生命流程，最终都执行了一个完成的通知，这有何意图呢？这个意图就是和ANR相关的，我们会在前言中介绍的另一篇文章service中ANR原理中来讲。
四.总结

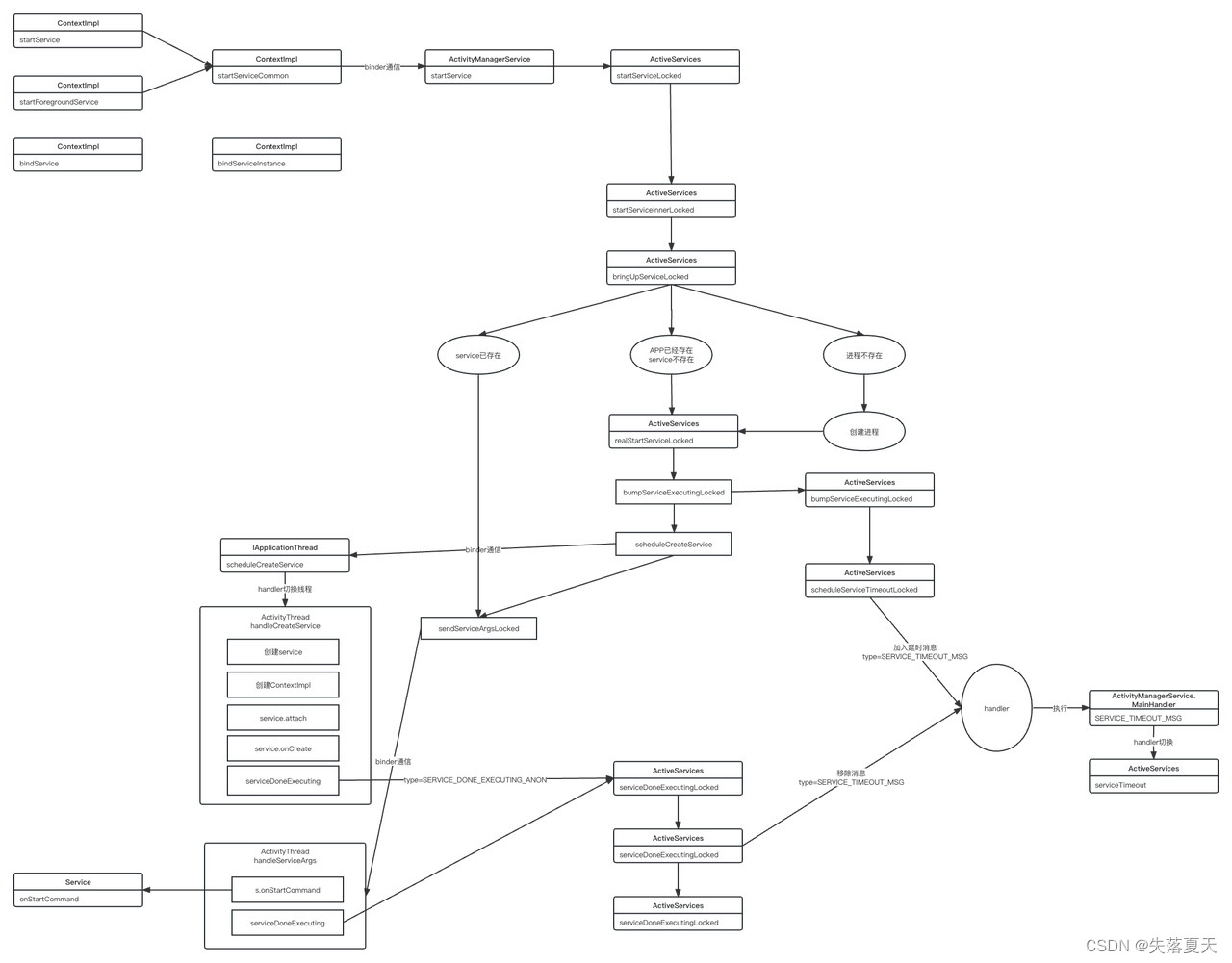

前面一一讲了实现的原理，我们最后再来做一个总结，尽量用一张图+几句话的方式来概括。
1.无论前台启动还是后台启动，最终都会走到ContextImpl这个最终实现类中的方法，完成和AMS的交互。
2.AMS中ActiveServices类负责完成service的相关流程，它会判断service所处的状态。
流程1:如果service已创建，则直接通知APP执行其生命周期；
流程2:如果进程已创建service未创建，则通知APP创建，然后通知其执行生命周期；
流程3:如果进程都未创建，则先创建进程，再执行流程
3.APP收到创建或者生命周期的通知后，完成任务后通知回系统侧。
