# 保姆级教程 真值表Multisim转逻辑电路 #快速教程

---

【快速教程】用Multisim逻辑转换器：真值表秒变逻辑电路！

目标读者：电子设计初学者、数字电路爱好者
适用场景：课程设计、竞赛项目、快速验证逻辑功能
工具版本：Multisim 14.3

---

一、逻辑转换器能做什么？

Multisim的逻辑转换器（Logic Converter）支持：
✅ 真值表 → 逻辑表达式
✅ 逻辑表达式 → 电路图
✅ 表达式化简（如卡诺图优化）
优势：省去手工推导，避免计算错误，5分钟出结果！

---

二、操作步骤（以3输入表决电路为例）

1. 准备真值表

假设设计一个“3人投票电路”：至少2人同意（输入1）时，输出1。

A	B	C	输出
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	0
1	0	1	1
1	1	0	1
1	1	1	1

–

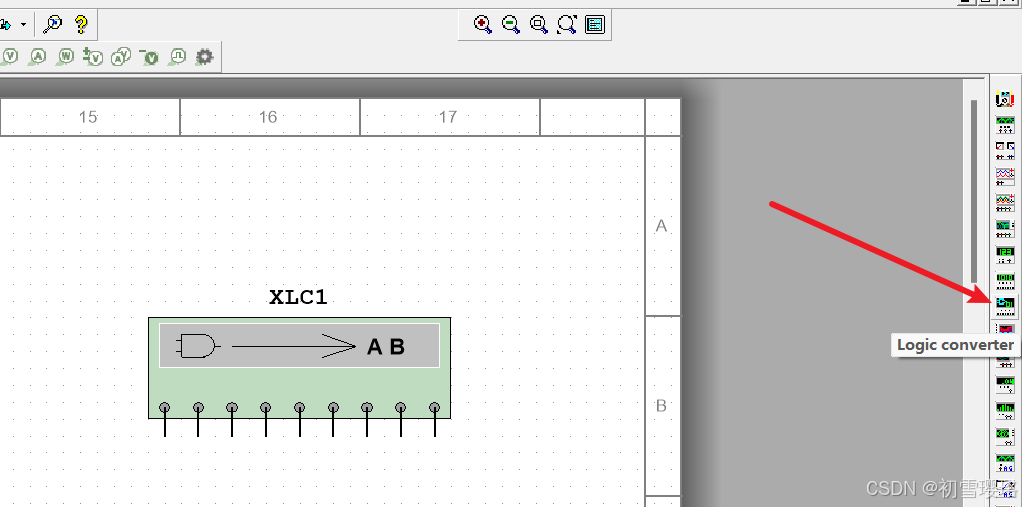

2. 打开逻辑转换器

• 在Multisim中点击菜单栏 Tools → Logic Converter。
• 将逻辑转换器图标拖入工作区。

---

3. 输入真值表

• 双击逻辑转换器，界面如下：


• 设置输入数：顶部选择 3 inputs（A/B/C）。

• 填写输出列：根据真值表，点击输出列（Out），依次输入 0,0,0,1,0,1,1,1。

---

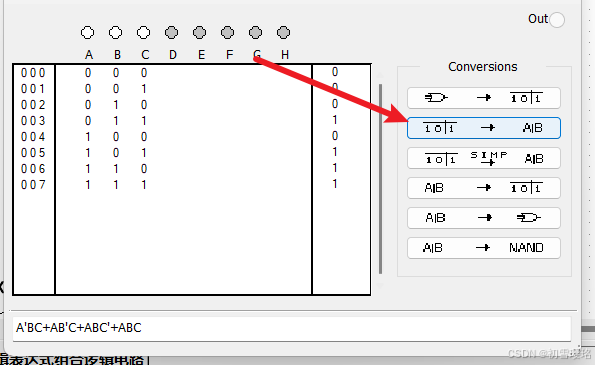

4. 生成逻辑表达式

• 点击 真值表 → 表达式 按钮。


  结果如下：A'BC+AB'C+ABC'+ABC

【注】上述六大功能表为大家总结如下：

2. 六大核心功能解析

按钮图标	功能描述	典型用途
!第一个	电路→真值表	从电路转为真值表
![第二个	真值表→表达式	从真值表生成原始逻辑式
![第三个]	真值表→最简表达式	自动卡诺图优化
![第四个]	表达式→真值表	从表达式生成真值表
![第五个]	表达式→与或门电路	生成仅用与或非门的电路
![第六个]	表达式→ NAND电路	生成仅用NAND门的电路

---

---

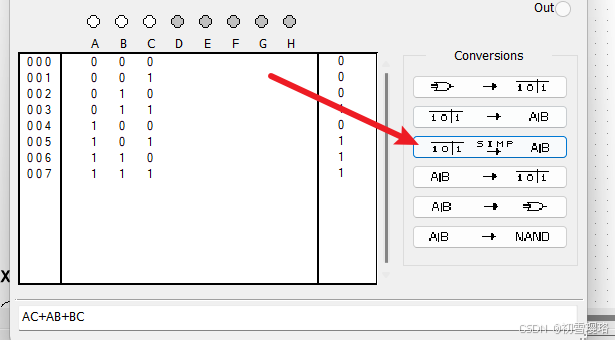

5. 表达式化简

• 点击 化简 按钮（图标：SIMF）。


• 优化后表达式：AB + AC + BC（最简与或式）。

---

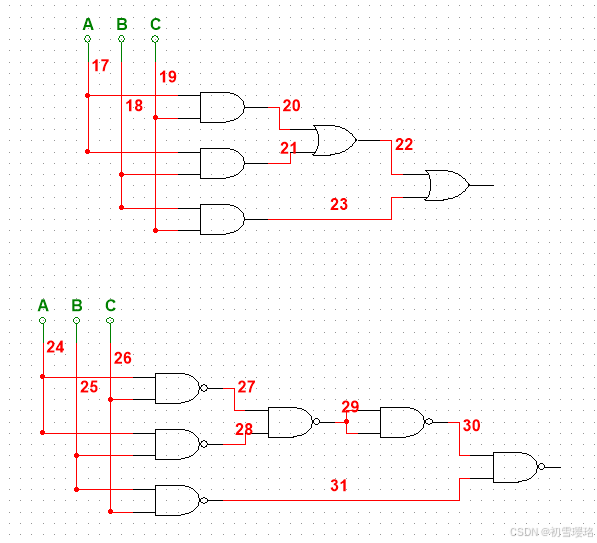

6. 生成电路图

• 点击 表达式 → 电路 按钮（图标：E→NAND，可选与或门/NAND等）。

• 选择门类型：推荐 AND-OR（直接生成与或门组合）。

• 自动生成电路：Multisim会在工作区生成如下电路：


---

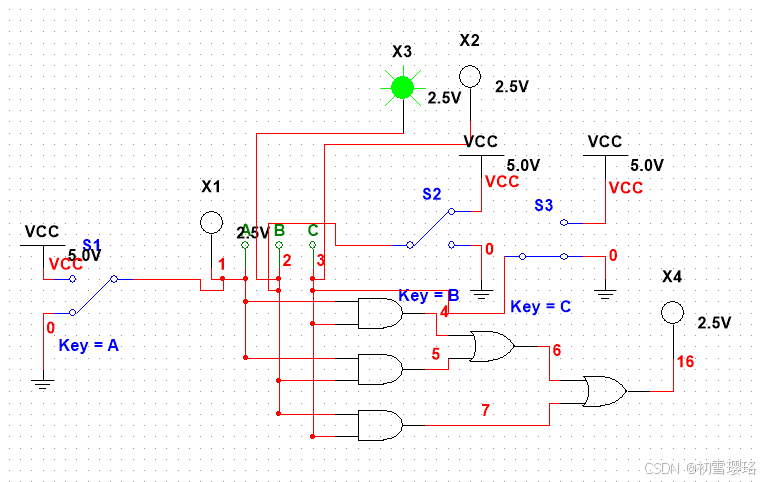

7. 仿真验证

• 添加输入双掷开关（A/B/C）和输出指示灯（Probe）。

  [注]：其中双掷开关在basic的switch中，输出指示灯可以用indicators(指示器)中probe(探测)来检测0/1

  切换输入组合，观察输出是否符合真值表。最终仿真结果如下：

---

三、注意事项

⚠️ 输入顺序：真值表按二进制顺序排列（000, 001, 010…）。
⚠️ 表达式优化：化简前检查是否勾选 Minimized 选项。
⚠️ 门电路替换：若需特定门（如全用AND），可手动替换并验证功能。

---

四、扩展应用

• 快速设计编码器/译码器
• 组合逻辑竞赛题秒解
• 数电实验报告救急，也可以用来偷懒，直接生成化简后的表达式

---

动手试试吧！从此告别卡诺图头秃~
如有问题欢迎留言，下期预告：Multisim时序电路仿真技巧！

---

原创声明：本文首发于CSDN/知乎，转载请注明出处。
