RC正弦波振荡器的仿真实验与分析(文氏桥振荡电路)
一. 振荡电路组成
- 放大电路
- 选频电路
- 稳幅电路
二.实验
1.选取LM324AJ作为运放

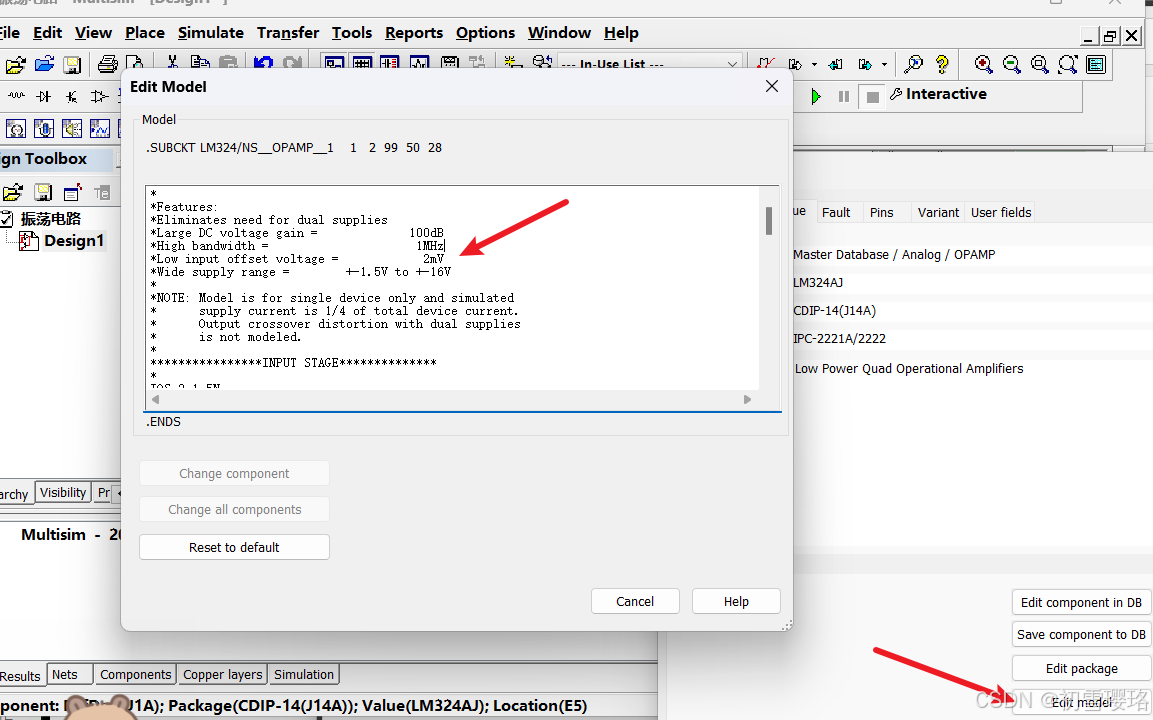

可以看到供电在正负1.5V-正负16V，这里选取常用的正负12伏供电
2.选频电路
这里选取最常用的RC串并联选频电路，同时也起到正反馈的作用，上文中的运放带宽为1M，这里选1K作为起振频率，由于1k远小于1M，所以在该频率有足够的增益。这里选取R=10K,经过计算:
f 0 = 1 2 π R C f_{0}=\frac{1}{2\pi RC} f0=2πRC1

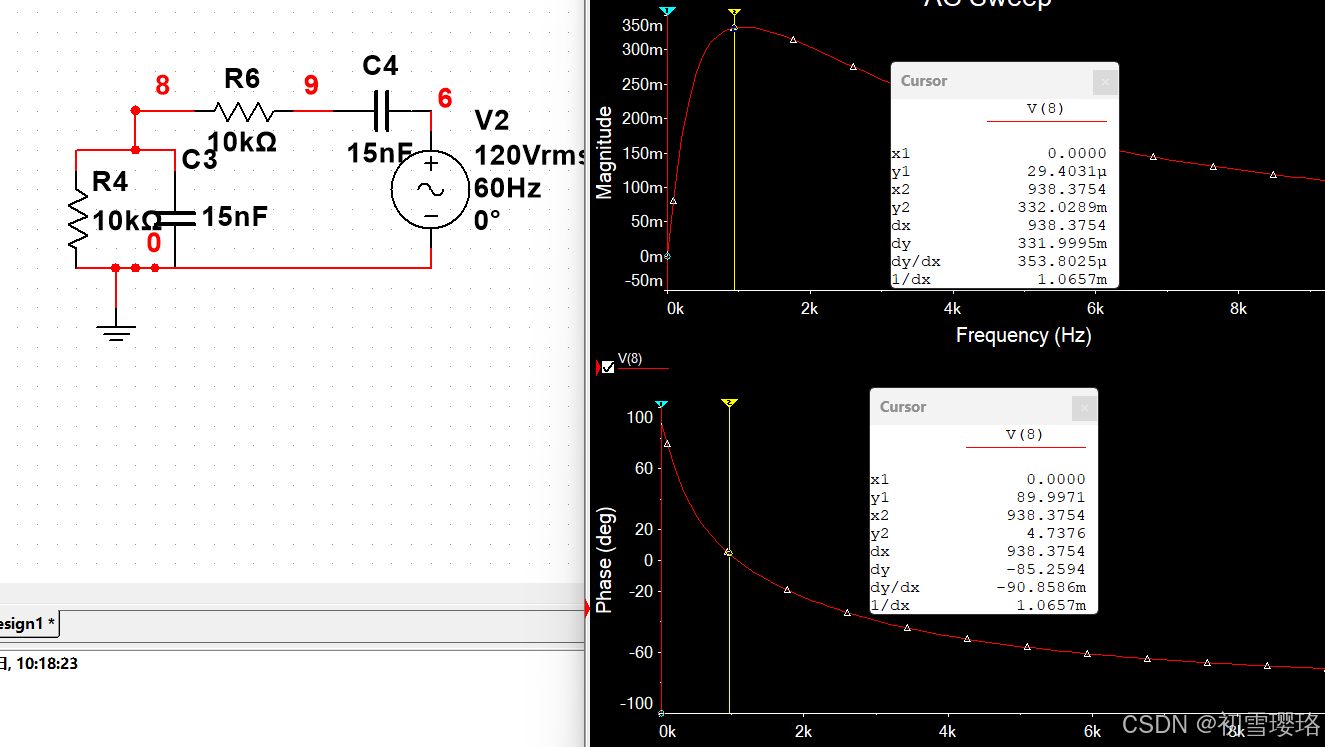

得出C=15nF,通过交流分析，可以看到在1KHz时，滤波器的增益最高，且相移较小
3.稳幅电路
通过负反馈实现稳幅，同时要满足起振条件，要求闭环增益
A
u
≥
3
A_{u}\geq3
Au≥3即
1
+
R
f
R
2
≥
3
1+\frac{R_{f}}{R_{2}}\geq3
1+R2Rf≥3,同时为使
(
同相输入端
)
R
p
=
R
n
=
5
K
(
反相输入端
)
(同相输入端)R_{p}=R_{n}=5K(反相输入端)
(同相输入端)Rp=Rn=5K(反相输入端),这里取
A
u
=
2.5
A_{u}=2.5
Au=2.5,得到
R
2
=
7
K
,
R
f
=
17.5
K
R_{2}=7K,R_{f}=17.5K
R2=7K,Rf=17.5K，这里R7就是反馈电阻。

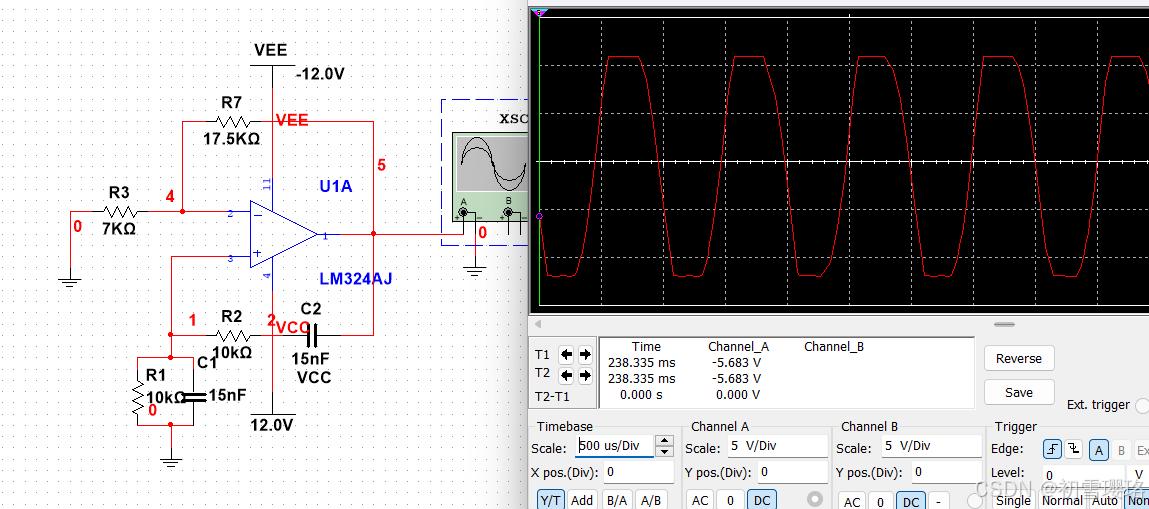

可以发现波形出现削波失真，这是由于随着振幅增大，由于电源电压限制，运放出现饱和。可以通过限制负反馈环路增益来限制，通过加入二极管，当电路起振后，通过二极管环路来减少增益，从而限制振幅

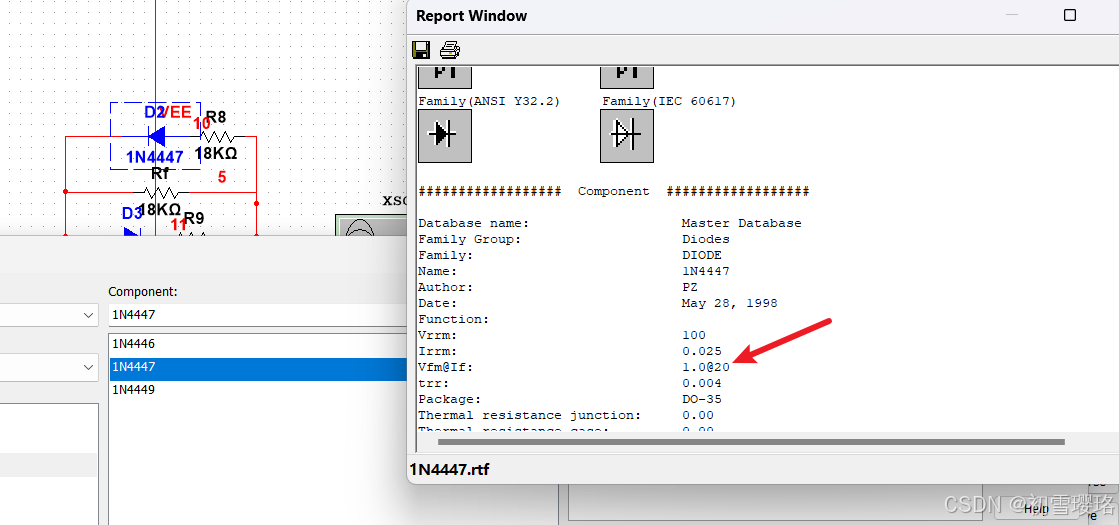

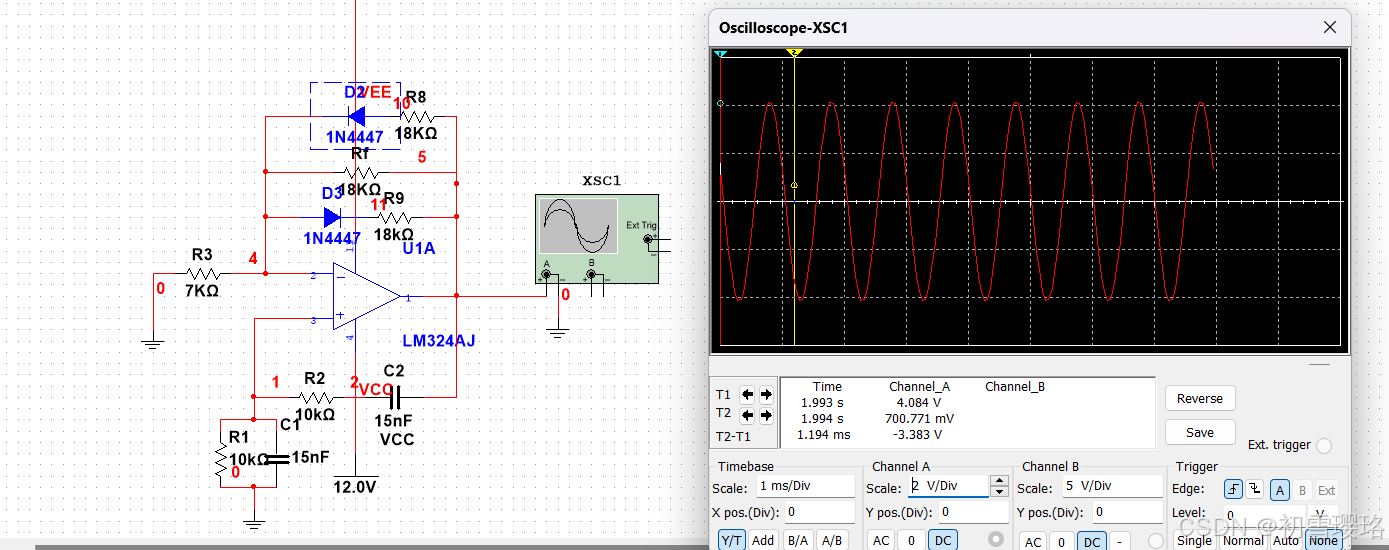

这里选用1N4447,导通压降为1V，电流最大为20mA，串联电阻选18K，可以根据波形和输出振幅自行调整。作者发现串联的电阻不宜过大也不易过小，过大还是会削波失真，过小容易发生波形畸变，知道原因的大佬们可以在评论区讨论，最终运行结果如下：

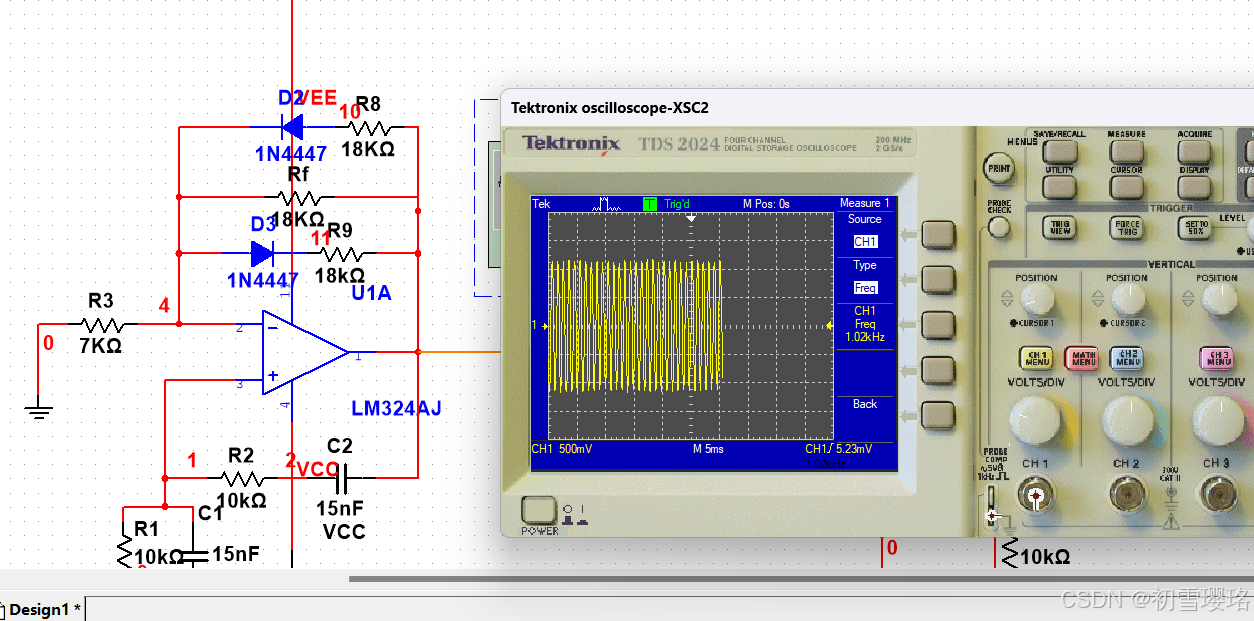

使用Tektronlx虚拟示波器可以看到频率几乎为1KHz，与理论一致
