#详细 CMOS门电路Multisim仿真#实验报告

平台:

版本 Multisim14.3
有问题欢迎在评论区讨论😄

使用MOS管搭建门电路

一.MOS管选择

PMOS:选取2N6804作为上拉部分

NMOS:选取2N6659作为下拉部分

二.与非门电路

根据德摩根定律可以知道，只需要选择搭建上拉电路或者下拉电路即可，另外一部分可以由另一部分转换，具体的逻辑表达式这里不再赘述。

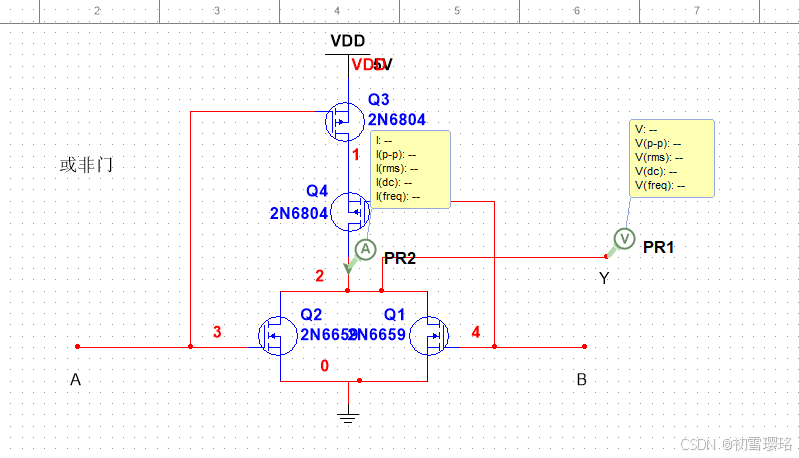

三.或非门电路

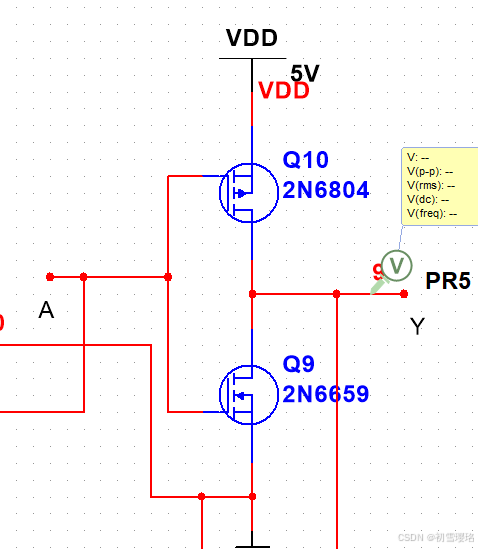

四.非门电路

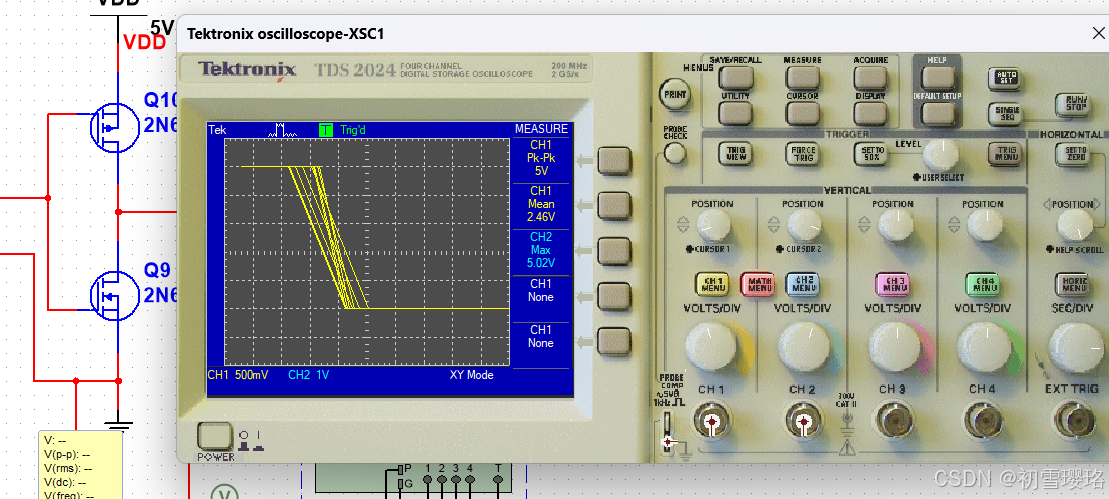

这里为了实验观察这个非门电路的输出质量，可以利用示波器的XY模式进行扫描，得到输入输出曲线，可以使用虚拟示波器并调整成XY模式(第一次实验，可能有些错误，还请各位大佬见谅😳)

工程文件下载
