openswan协商流程之（三）：main_inR1_outI2

主模式第三包：main_inR1_outI2

1. 序言

main_inR1_outI2()函数是ISAKMP协商过程中第三包的核心处理函数的入口。这里我们主要说明main_inR1_outI2的函数调用关系、处理流程以及对源码的注释分析，关于main_inR1_outI2的上下文环境暂不叙述，留给后面的文章进行更新。

ISAKMP协商报文的处理流程都比较复杂，一个函数有几百行都是很常见的，因此个人学习期间难免有遗漏和理解错误的地方，请大家多多批评指正。

对于源码的学习，我并没有把每一行进行备注，而是将自己认为的关键点做了注释或者标注。

---

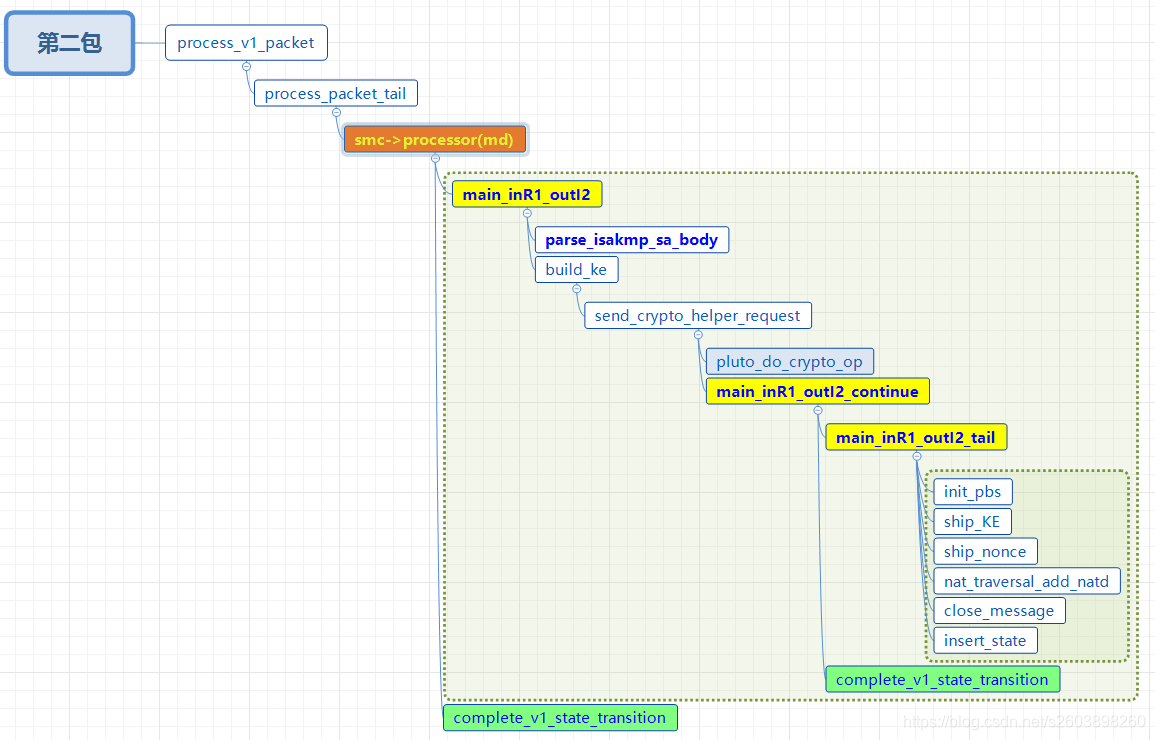

2. 函数调用关系

注意：这里我把收到对方报文后的处理流程也添加上了，主要是在学习源码过程中遇到complete_v1_state_transition执行了两次

• process_v1_packet
  • process_packet_tail
    • smc->processor(md)
      • main_inR1_outI2
        • build_ke
          • send_crypto_helper_request
            • pluto_do_crypto_op
            • main_inR1_outI2_continue
              • main_inR1_outI2_tail
                • init_pbs
                • ship_KE
                • ship_nonce
                • nat_traversal_add_natd
                • close_message
                • insert_state
              • complete_v1_state_transition
    • complete_v1_state_transition

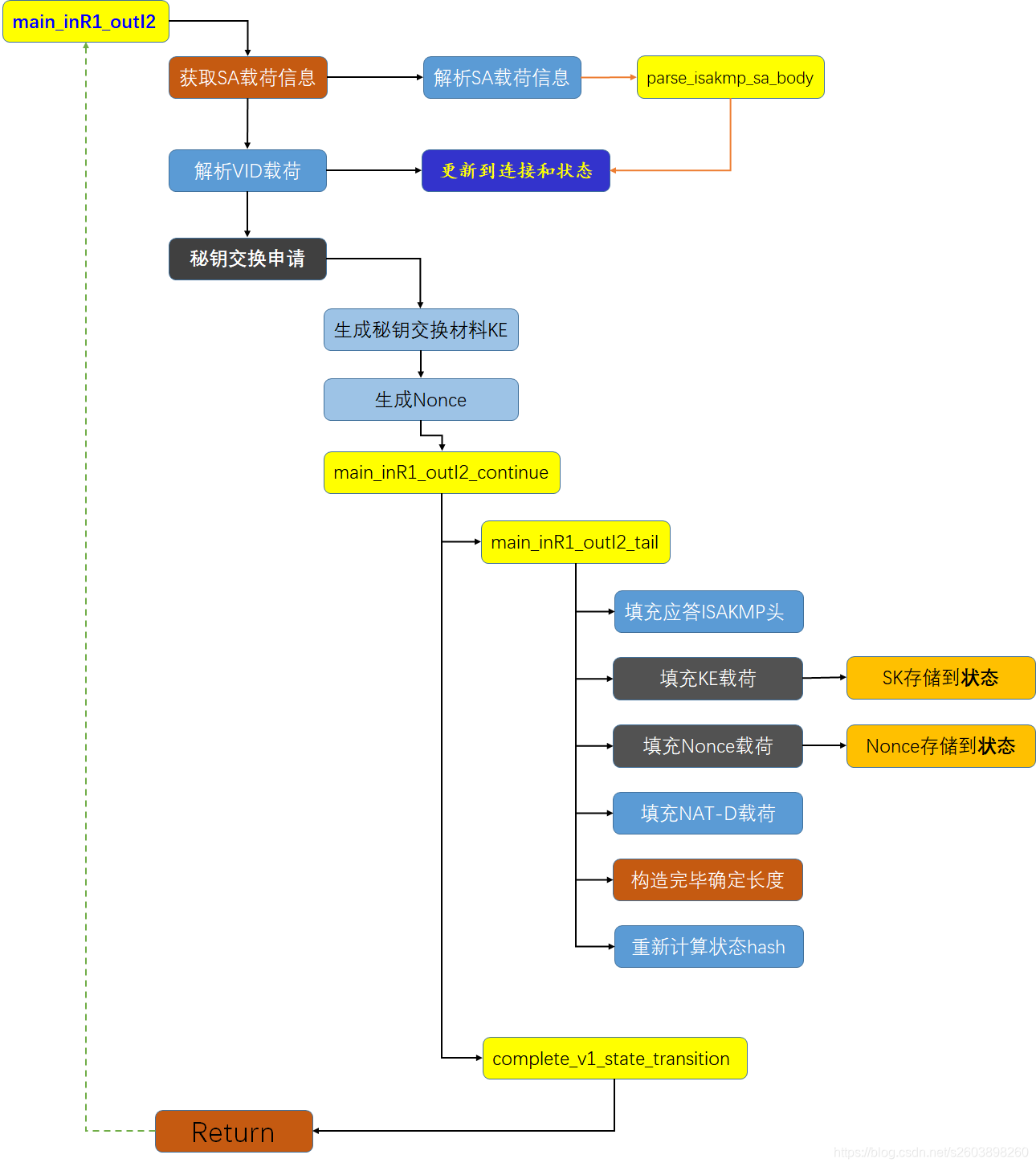

3. 第三个报文流程图

由于第三个报文的核心处理函数包含多个，不仅仅包含main_inR1_outI2, 因此这里会将涉及的关键函数接口都添加到流程图中，方便根据函数定位对应的功能。

---

• 解析对端发送的SA载荷，确定对端选择的算法，并将其存储在状态/连接上
• 生成秘钥交换材料和Nonce信息
• 构造应答报文(第四个报文）
  • 填充KE载荷和Nonce载荷。

---

4. main_inR1_outI2源码注释

• 解析收到的第二个报文，确定对端选择的算法，并将算法存储在状态结构上
• 申请生成交换密钥信息

stf_status
main_inR1_outI2(struct msg_digest *md)
{

    struct state *const st = md->st;

    /* verify echoed SA */
    {
   /*md->chain为解析完毕的收到的报文,下标为np的值*/
	struct payload_digest *const sapd = md->chain[ISAKMP_NEXT_SA];

	 /*解析对端SA, 由于无需填充应答SA因此第三个参数为NULL*/
	RETURN_STF_FAILURE(parse_isakmp_sa_body(&sapd->pbs
						, &sapd->payload.sa
						, NULL, TRUE, st));
    }

#ifdef NAT_TRAVERSAL
    DBG(DBG_NATT, DBG_log("sender checking NAT-T: %d and %d"
				 , nat_traversal_enabled
				 , md->quirks.nat_traversal_vid))

    if (nat_traversal_enabled && md->quirks.nat_traversal_vid) {
   /*获取NAT-T采用的标准*/
	st->hidden_variables.st_nat_traversal = nat_traversal_vid_to_method(md->quirks.nat_traversal_vid);
	openswan_log("enabling possible NAT-traversal with method %s"
	     , bitnamesof(natt_type_bitnames, st->hidden_variables.st_nat_traversal));
    }
#endif

    {
   /*密钥交换*/
	struct ke_continuation *ke = alloc_thing(struct ke_continuation
						 , "outI2 KE");
	ke->md = md;

	passert(st->st_sec_in_use==FALSE);/*是否已经加密,是的话，状态有误，返回退出*/
	pcrc_init(&ke->ke_pcrc);
	ke->ke_pcrc.pcrc_func = main_inR1_outI2_continue;
	set_suspended(st, md);
        /*构建秘钥交换载荷信息*/
	return build_ke(&ke->ke_pcrc, st, st->st_oakley.group, st->st_import);
    }
}

5. build_ke源码注释

• 初始化并发送加密请求
  • 生成加密材料、Nonce载荷、构建应答报文在send_crypto_helper_request及其以后。
