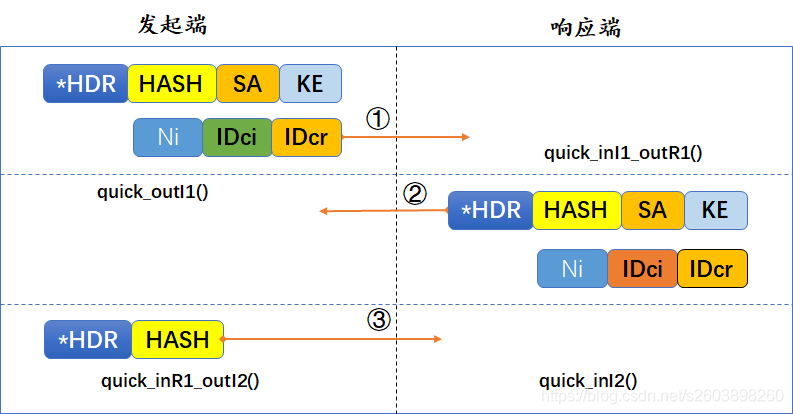

快速模式第三包：quick_inR1_outI2()

快速模式第三包：quick_inR1_outI2()

1. 序言

在上一篇中博客中长话短说了第二包的处理流程，前两个报文的交互是快速模式的关键交互，用来协商会话参数(加解密算法、会话秘钥等)，而第三包则是对前两个报文的认证，流程上简单了很多 。quick_inR1_outI2()处理流程实现的功能如下：

• 解析SA载荷(对端选择的加解密算法信息)、KE载荷(pfs)、Nonce载荷。
• 构造第三个报文
• 生成密钥生成材料keymats
• 建立完整的IPsec SA
  • 发起端建立的为完整IPSec SA,包括入SA和出SA，响应端有所不同。
• 启动DPD检测

2. quick_inR1_outI2()的处理流程

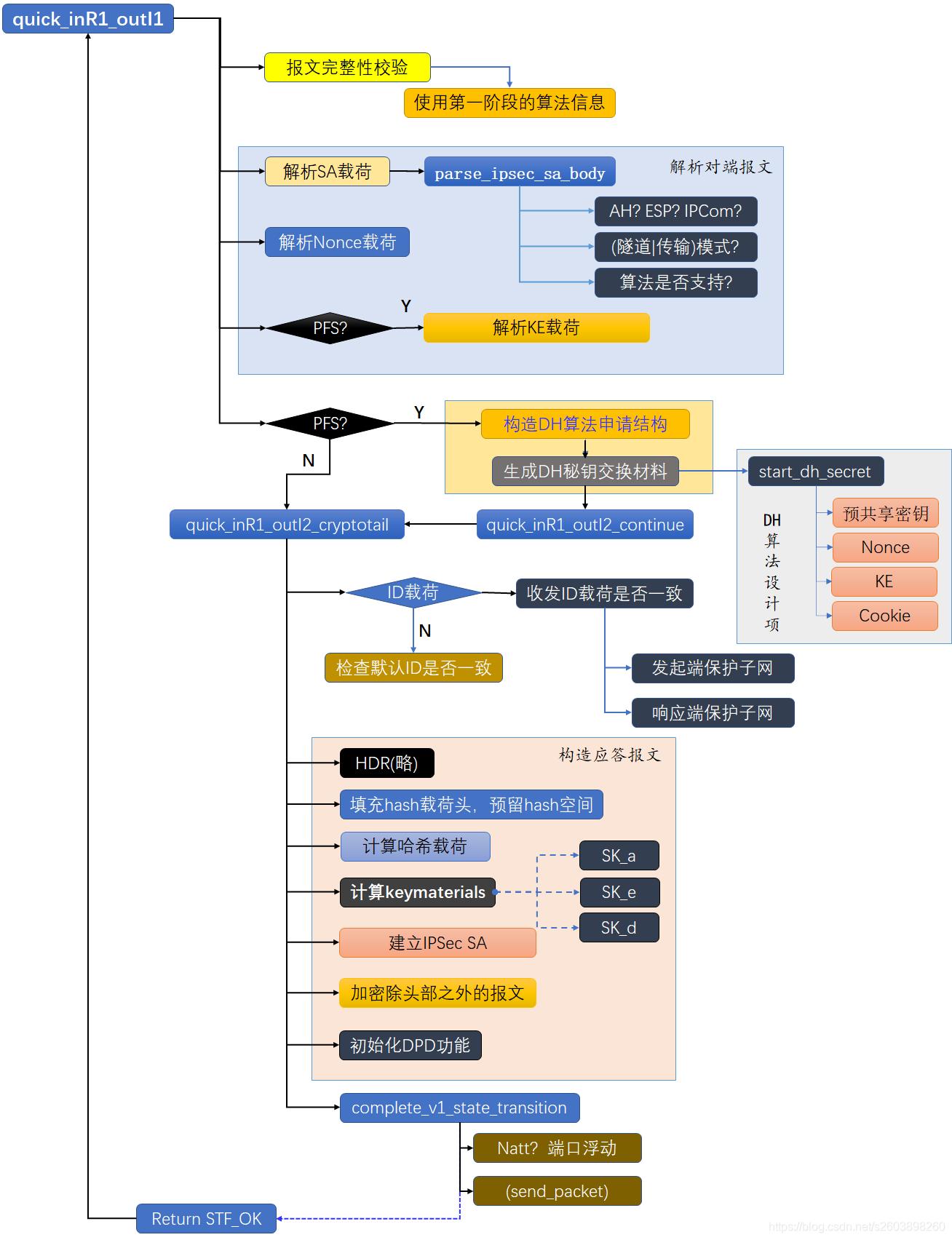

第三个报文的完整处理流程如下：

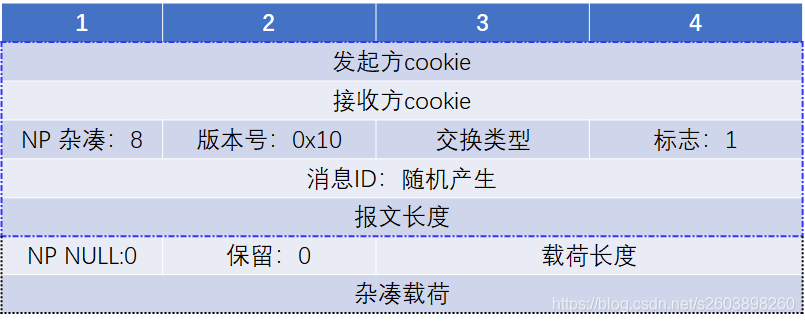

3. 快速模式第③包报文格式

该报文中的杂凑载荷是对前面交换的认证。第③包仅有ISAKMP头部和杂凑载荷构成，杂凑载荷的消息摘要是以一个0字节的MsgID、去掉载荷头的发起者Nonce以及去掉了载荷头的响应者Nonce为输入参数生成的，计算公式如下：
$$HASH(3)=PRF(SKEY-a,0|MsgID|N{i}_b|N{r}_b)$$

4. quick_inR1_outI2()源码分析

接口quick_inR1_outI2()的主要功能如下：

• 验证报文的完整性
• 解析响应端选择的SA载荷
  • 加解密算法(ESP协议、AH协议，…)
  • 认证算法
  • 封装模式（隧道模式 ？传输模式）
• 解析Nonce载荷
• 如果启用PFS
  • 解析KE载荷
  • 再次计算DH交换值

stf_status
quick_inR1_outI2(struct msg_digest *md)
{

    struct state *const st = md->st;

    /* HASH(2) in *//*验证报文的哈希载荷*/
    CHECK_QUICK_HASH(md
	, quick_mode_hash12(hash_val, hash_pbs->roof, md->message_pbs.roof
	    , st, &st->st_msgid, TRUE)
	, "HASH(2)", "Quick R1");

    /* SA in */
    {

	struct payload_digest *const sa_pd = md->chain[ISAKMP_NEXT_SA];

	/*解析对端选择的SA载荷*/
	RETURN_STF_FAILURE(parse_ipsec_sa_body(&sa_pd->pbs
	    , &sa_pd->payload.sa, NULL, TRUE, st));
    }

    /* Nr in *//*解析对端Nonce载荷*/
    RETURN_STF_FAILURE(accept_v1_nonce(md, &st->st_nr, "Nr"));

    /* [ KE ] in (for PFS) *//*根据配置策略解析对端KE载荷*/
    RETURN_STF_FAILURE(accept_PFS_KE(md, &st->st_gr, "Gr", "Quick Mode R1"));

    if(st->st_pfs_group) {
   /*如果支持PFS功能，则需要进行DH算法计算*/
		struct dh_continuation *dh = alloc_thing(struct dh_continuation
							 , "quick outI2 DH");

		/* set up DH calculation */
		dh->md = md;
		passert(st != NULL);
		set_suspended(st, md);
		pcrc_init(&dh->dh_pcrc);
		dh->dh_pcrc.pcrc_func = quick_inR1_outI2_continue;
		return start_dh_secret(&dh->dh_pcrc, st
				       , st->st_import
				       , INITIATOR
				       , st->st_pfs_group->group);
    } else {

		/* just call the tail function */
		struct dh_continuation dh;

		dh.md=md;
		return quick_inR1_outI2_cryptotail(&dh, NULL);
    }
}

4. quick_inR1_outI2_cryptotail()源码分析

接口quick_inR1_outI2_cryptotail()的主要功能如下：

• 检验ID载荷收发是否一致

  这里是通过ID载荷来协商IPSec隧道的保护子网信息

• NAT-T相关处理

• 构造应答报文

• 计算keymats值

• 建立IPSecSA

• 初始化本隧道的DPD定时器

stf_status
quick_inR1_outI2_cryptotail(struct dh_continuation *dh
			    , struct pluto_crypto_req *r)
