STM32F103C8 LL库使用定时器触发ADC实现DMA转换

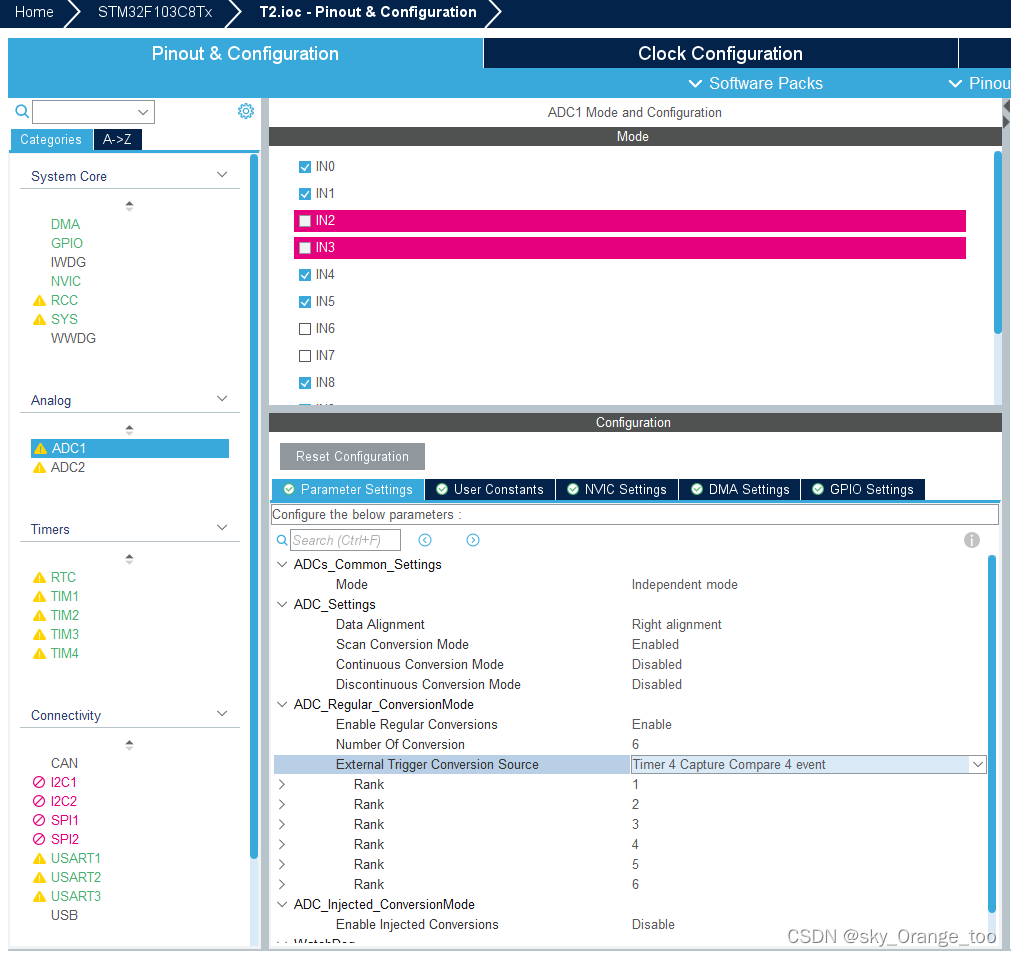

 ADC1的配置,独立模式,数据右对齐,开启扫描模式。关闭连续转换模式。关闭间断转换模式。触发选择定时器4,上升沿触发采样。见下图

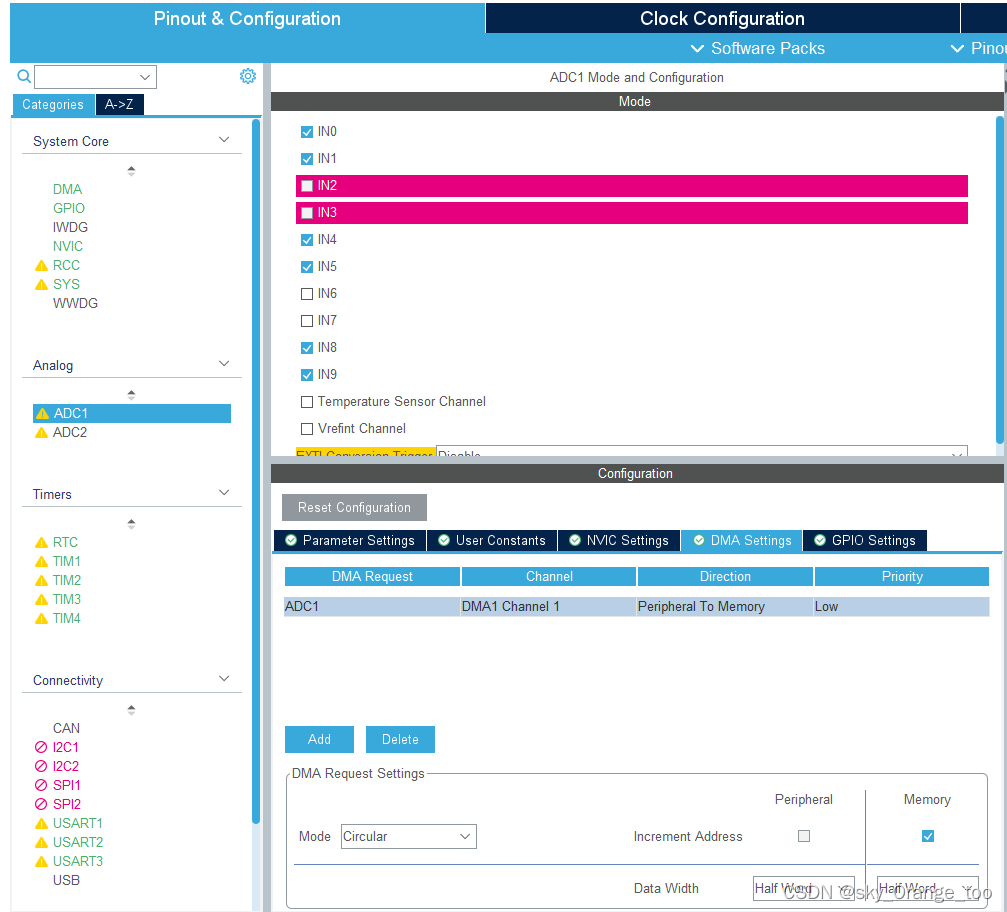

 DMA配置:开启循环模式

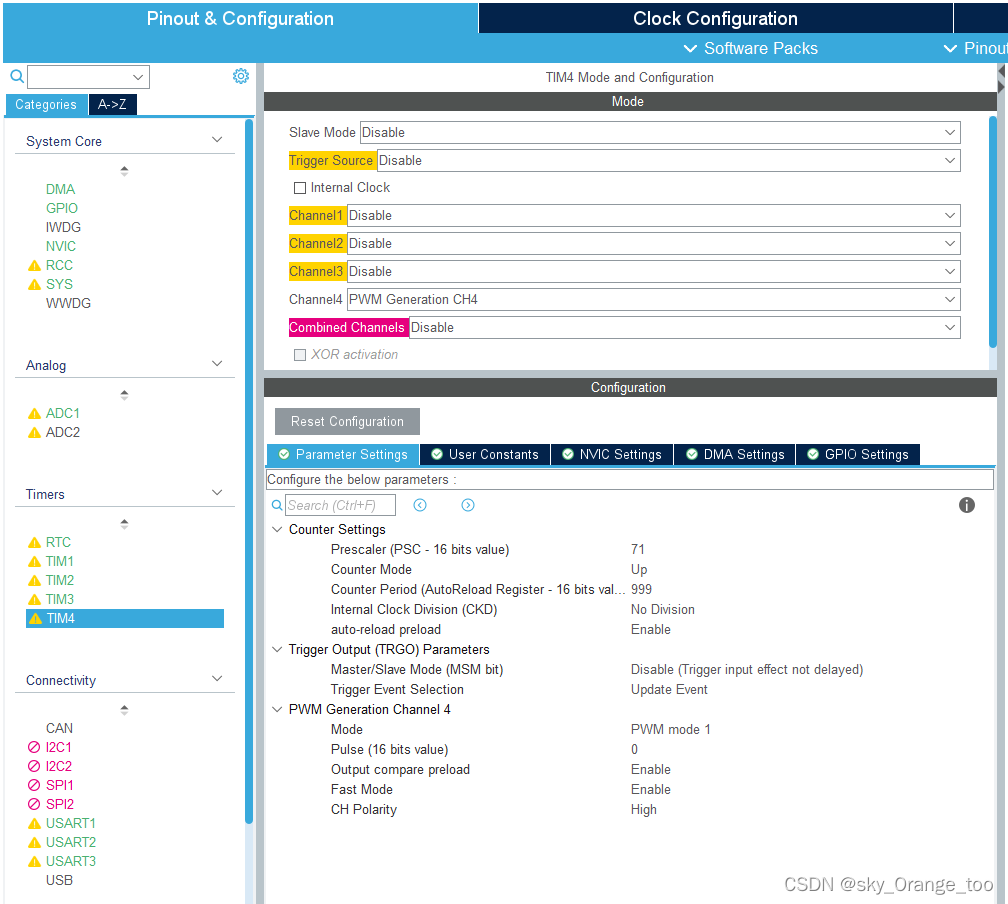

 定时器为1ms中断,输出PWM。触发时间选择上升沿触发。

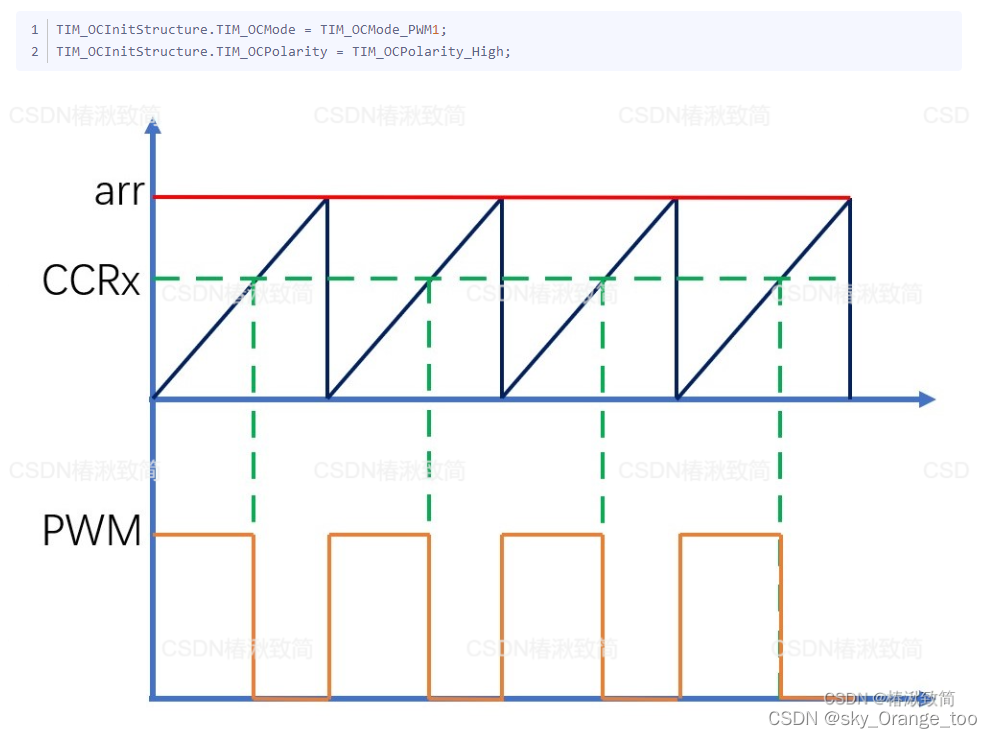

 配置为模式1,高电平认为是有效电平。

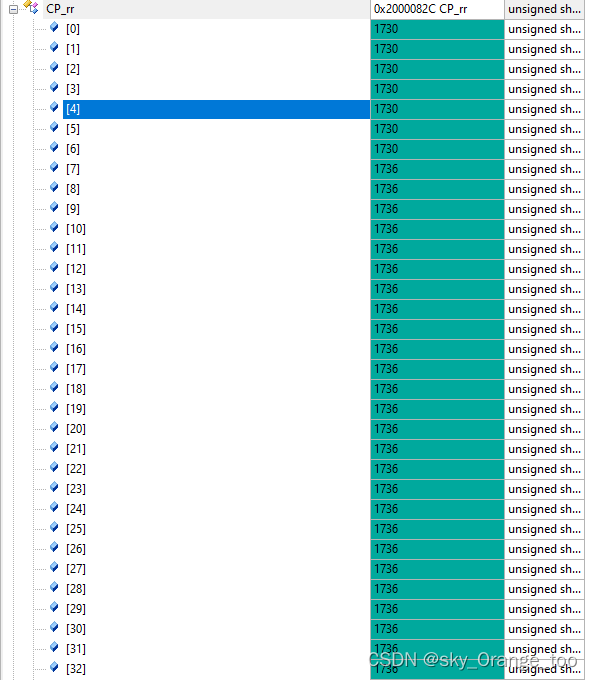

看一下结果:通过读取DMA数组的数据,正确。
