图论中的概念（1）——子图、商图与补图

1.子图(subgraph)

    设G=(V, E)和G¢=(V¢, E¢)是两个(有向的或无向的)图。

(1) 若V¢ÍV且E¢Í E，则称G¢为G的子图；

(2) 若V¢ÌV且 E¢Ì E，则称G¢为G的真子图(proper-)；

(3) 若V¢=V且E¢Í E，则称G¢为G的生成子图(spanning-)；

(4)当V¢=V且E¢=E ，或 V¢=V且E¢=Æ时，称G¢为G的平凡子图(trivial-)；即，图G 本身和G的零图是G的平凡子图。

2.商图(quotient graph)

    设G = (V,E)是一(有向的或无向的) 图，RÍV´V是一结点集V上的等价关系。

　那么， 定义图G关于等价关系R的商图为简单图

        GR = (VR, ER)　其中：

VR=V/ R={[v]RïvÎV}是V关于等价关系R的商集；

ER ={([u]R, [v]R)ï[u]R ÎVRÙ[v]RÎVRÙ($u¢Î[u]R)($v¢Î[v]R) ((u¢,v¢)ÎE)} 。

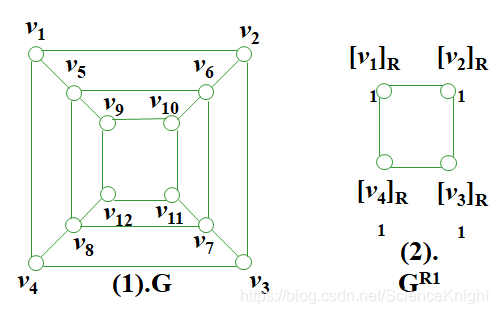

例题.图G如(1)图所示；

    其关于等价关系R1 (以划分{{v1, v5, v9},{v2, v6, v10},{v3, v7, v11},{v4, v8, v12}}给出)的商图GR1如(2)图所示；

关于等价关系R2 (以划分{{v1, v5},{v2, v3, v6},{v4}, {v7}, { v8},{v9, v10 , v11, v12}}给出)的商图GR2如(3)图所示；

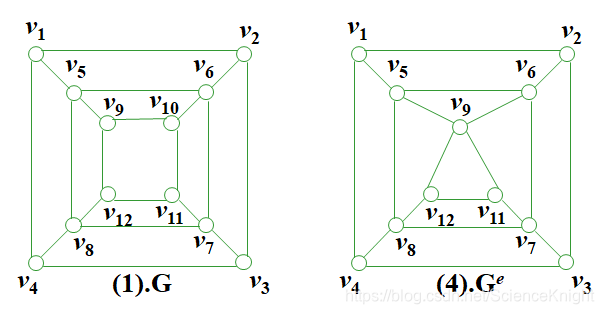

关于等价关系R3 (以划分{{v1},{v2},{v3},{v4},{v5}, {v6},

{v7},{v8},{v9, v10},{v1},{v12}}给出)的商图GR3如(4)图所示(称为由一条边e=(v9, v10)所导出的商图，记为Ge)；

3.补图(complement graph)

　设G = (V,E)为一简单图，G* = (V,E*)是与图G相应的完全图。 定义图G的补图      = (V,    ) ，其中：

            = E* \E。
