1 图形对象及其句柄
绘图函数将不同的曲线或曲面绘制在图形窗口中,而图形窗口由不同的对象(如坐标轴、曲线、曲面或文字等)组成的图形界面。Matlab给每个图形对象分配一个标识符,称为句柄。以后可以通过该句柄对该图形对象的属性进行设置,也可以获取有关的属性值,从而能够更加自主地绘制各种图形。1.1 图形对象

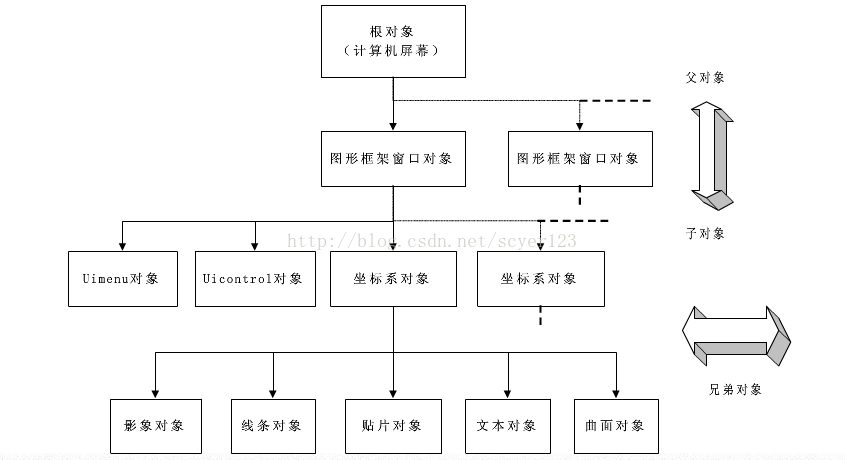

Matlab的图形对象包括计算机屏幕、图形窗口、坐标轴、用户菜单、用户控件、曲线、曲面、文字、图像、光源、区域块和方框等。系统将每一个对象按树型结构组织起来。每个具体图形不必包含每个对象,但每个图形必须具备根屏幕和图形窗口。Matlab句柄结构下图所示:
1.2 图形对象句柄
Matlab在创建每一个图形对象时,都为该对象分配唯一的一个值,称其为图形对象句柄(Handle)。句柄是图形对象的唯一标识符,不同对象的句柄不可能重复和混淆。计算机屏幕作为根对象由系统自动建立,其句柄值为0,而图形窗口对象的句柄值为一正整数,并显示在该窗口的标题栏,其他图形对象的句柄为浮点数。
Matlab提供了若干个函数用于获取已有图形对象的句柄,如:figure,line,text,surface, axes(xlabel,ylabel,zlabel,title)
常用图形对象的句柄函数:
gcf 获取当前图形窗口的句柄
gca 获取当前坐标轴的句柄
2 图形对象属性
属性名与属性值:Matlab给每种对象的每一个属性规定了一个名字,称为属性名,而属性名的取值称为属性值。
属性的操作:
set函数:set(句柄,属性名1,属性值1,属性名2,属性值2,…)
其中句柄用于指明要操作的图形对象。如果在调用set函数时省略全部属性名和属性值,则将显示出句柄所有的允许属性。
获取句柄的属性值:get函数:get(句柄,属性名)
如果在调用get函数时省略属性名,则将返回句柄的所有属性值。
3 图形对象的创建
3.1 图形
