最近在学习unity3d 5.0的基于物理的渲染，说实话，这玩意比unity4里的传统光照模型好理解，而且也多了很多的贴图可用，效果也好了很多，尤其是加入了AO贴图以后，能够很好的表现模型暗部的阴影了。出于个人兴趣，就使用了mmd的模型放到unity5.0里做效果，能在unity里看到可爱的妹子，对于我来说是很开心的，这里用到了mmd4mecanim（以下简称mmd4）这个插件，实在是非常感谢作者nora先生，这个插件能非常完美的将mmd模型导入到unity中去。这里附上作者的twitter：https://twitter.com/Stereoarts 注意需要翻墙。

这个插件能将mmd模型和里面的动作转换为fbx文件，这个格式能很方便的导入3dmax,maya,c4d等3d建模软件进行修改。

接下来我稍微讲一下导入mmd模型进入unity里的步骤，其实本身就非常的方便和简洁。

1.导入mmd4插件，导入完成以后应该就会看到红箭头标出的3个文件夹了

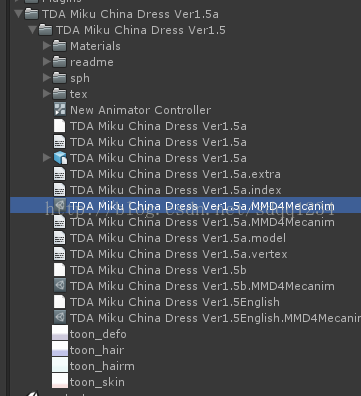

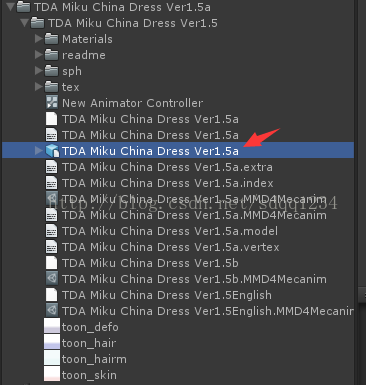

2.找一个mmd模型，一般mmd模型格式为pmd和pmx，下载过来的mmd模型一般会是一个文件夹包含pmd或者pmx文件和一堆贴图文件，注意不要改变文件夹结构，直接将文件夹放入unity工程里，如图，这时候mmd4插件会自动对应pmx和pmd文件生成一个.MMD4Mecanim文件。

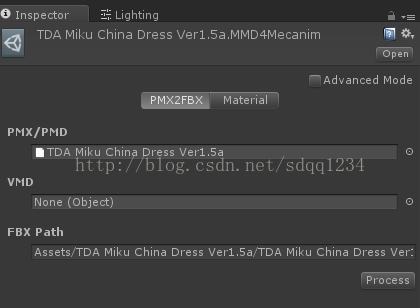

3.选中这个.MMD4Mecanim文件之后，就能在inspector窗口里看到模型使用条约，我们都勾选上并点击同意，之后就可以看到转换界面了，点击process,稍等一会儿，模型就生成了。生成的模型会在对应的pmx或者pmd的同一个文件夹下，并生成一个Materials的文件夹，里面是这个模型的所有材质。

4.将这个模型拖到场景里就能看到漂亮的mmd模型了。

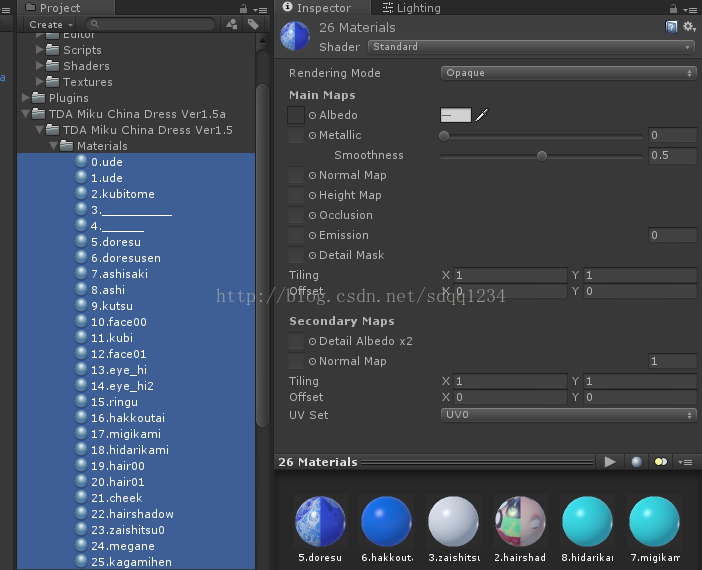

5.接下来是重点，由于mmd4里的shader是完全模仿mmd效果的shader，并不是基于物理的shader，所以需要将生成出来的shader全部调为unity5里的standard,选中materials文件夹里的所有材质球，将shader改为standard。

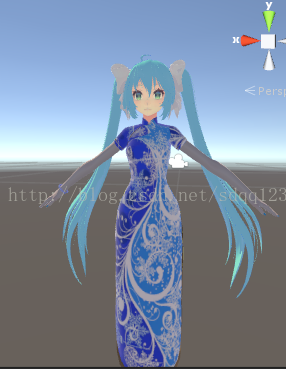

因为没有仔细调整，所以模型会变成这个样子

mmd模型的材质命名基本都是日语的罗马音，所以懂日语的人会比较好找对应的材质球。

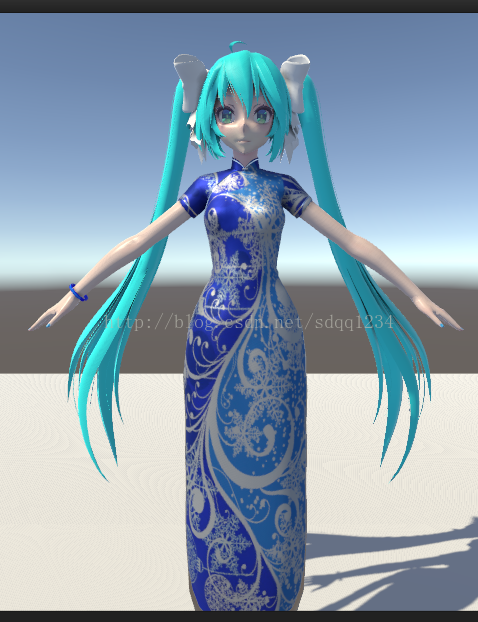

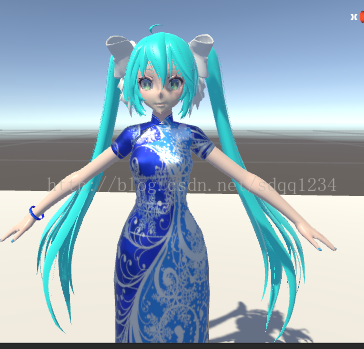

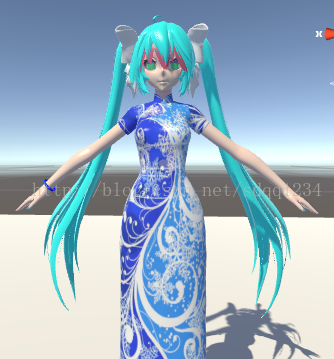

将材质球稍微调整之后，得到一个看上去比较正常的模型。

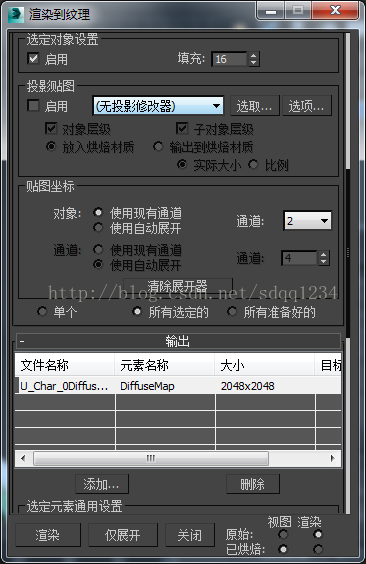

6.以上的效果看上去还不错，但是细节部分完全就不行了。unity可以使用lightmap来烘焙静态的物体，使得其阴影能够很好的表现出来，但是动态物体就不行了，这里就需要给动态物体添加AO贴图，在standard的shader里这个就是Occlusion贴图。接下来就需要得到一个比较好的Occlusion贴图。

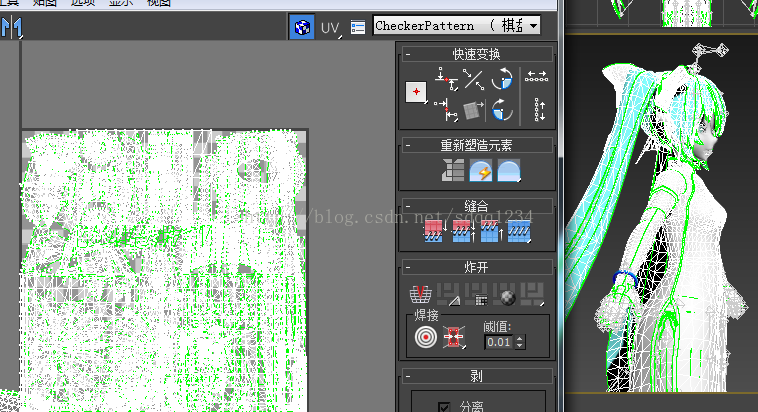

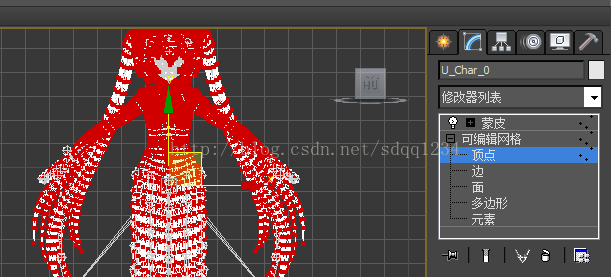

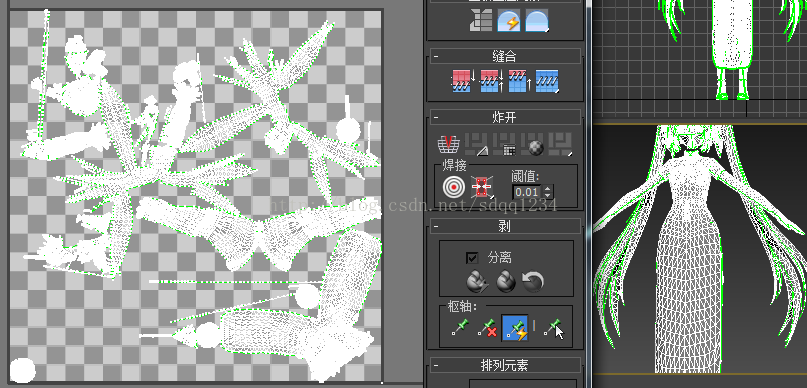

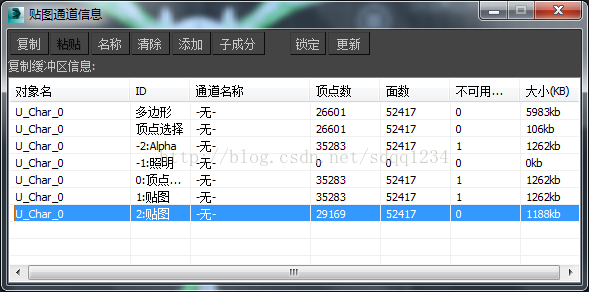

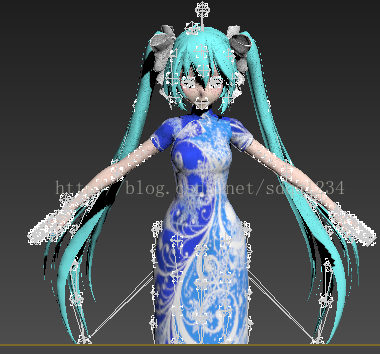

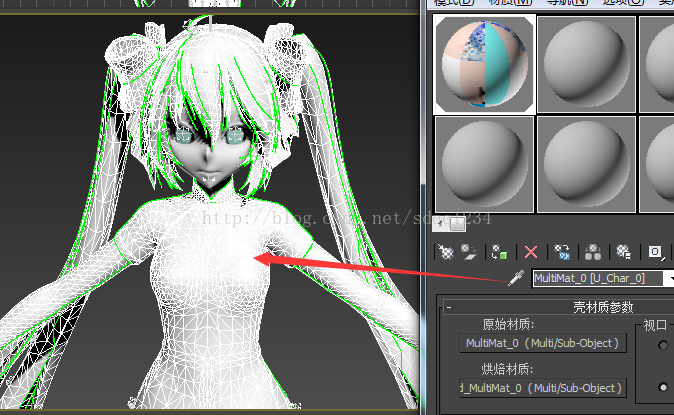

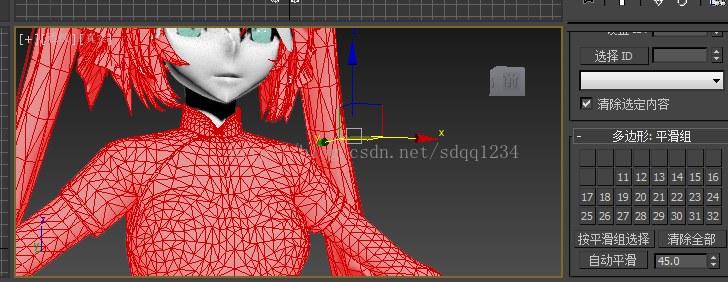

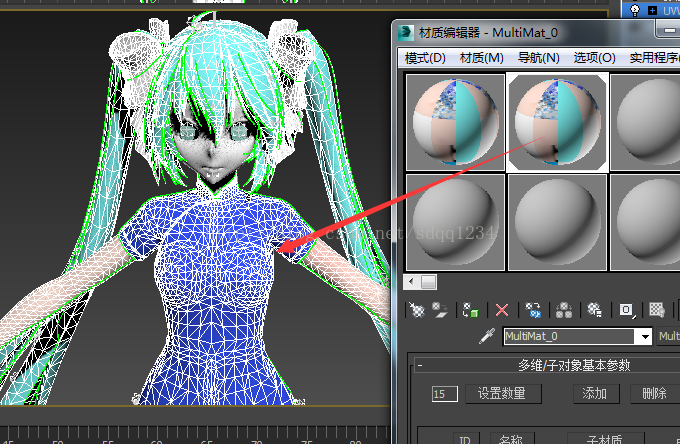

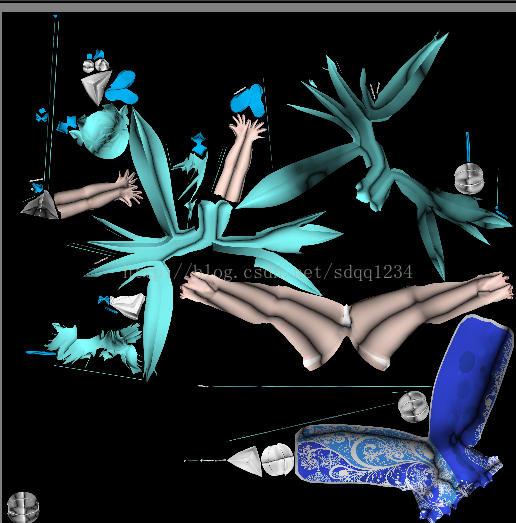

7.使用3dmax打开这个fbx文件。查看该模型的uv发现，这个模型的uv非常混乱，并且使用了镜像和重叠的uv，这是因为mmd模型原本是为了做视频而做的模型，所以可能在制作的时候并没有按照游戏模型的制作标准来分uv和制作贴图，但是Occlusion贴图的烘焙又必须依靠正确的uv来烘焙，所以这里需要重新分一下模型的uv。
