自组网（Ad - hoc Network）是一种不依赖于预先存在的固定基础设施（如基站、接入点等）的无线网络。它由多个带有无线通信收发装置的移动节点组成。这些节点能够自动发现相邻节点，通过协商建立连接链路，从而形成一个多跳的网络拓扑结构。因其自主性， 多跳通信，动态拓扑等特点，广泛应用于军事、应急救灾、物联网和智能家居及无人机组网等领域。
本文介绍自组网的基本概念，并搜集了市面上常见的自组网设备和核心模组。

自组网手持设备介绍

基本构成与外观

物理形态
- 它具有便于手持操作的外形设计，通常大小适中，方便单兵携带，一般重量较轻，方便使用者长时间手持或者通过挂带等方式携带在身上。设备配备有显示屏（有的设备显示屏较小，主要用于显示基本信息如信号强度、频道等）、按键（包括数字按键、功能按键等用于操作设备）、天线（用于信号的发射和接收）。
电源系统
- 内置可充电电池，如锂电池，以提供设备运行所需的电力。电池容量的大小决定了设备的续航时间，一般会根据设备的应用场景和功能功耗进行设计，以满足在野外、应急等环境下一定时间的持续使用。

通信功能方面

自组网特性
- 这是其核心功能。自组网手持台能够在没有预先建立的通信基础设施（如基站）支持的情况下，自动发现周围其他同类型设备，并与之建立通信链路。它采用分布式的网络架构，设备之间通过多跳通信方式进行数据传输。例如，当两台设备之间的直接通信距离受限（如受地形、建筑物遮挡等因素影响）时，它们可以通过其他设备作为中继节点来实现间接通信，从而扩大通信范围。
通信模式
- 支持多种通信模式，包括语音通信，能够实现清晰的对讲功能，满足团队成员之间的实时通话需求；数据通信，可传输文字消息、定位信息、传感器数据等；有的设备还具备视频通信功能，能够将现场的视频画面传输给其他设备。这些通信模式可以根据实际应用场景和用户需求进行选择和切换。
频段与协议
- 工作在特定的频段，如超短波频段（UHF）、微波频段等，不同频段适用于不同的通信距离和环境。设备遵循相应的通信协议，如 IEEE 802.11 系列协议（用于无线局域网等）的改进版本或者专用的自组网通信协议，以确保设备之间能够正确地进行信号的调制、解调、编码、解码等操作，实现稳定可靠的通信。

应用场景适应性

环境适应性
- 具备良好的环境适应性，其外壳通常具有一定的防护等级，如防水、防尘、抗震等。这使得它能够在恶劣的自然环境（如野外、山区、海边等）和复杂的工况（如在火灾现场、地震废墟等）下正常工作。
安全性和保密性
- 考虑到在军事、公安等特殊应用场景中的使用，设备往往具有一定的安全机制，如加密通信功能，以防止通信内容被非法窃取或干扰，确保信息传输的安全性和保密性。

各家自组网设备及核心模块

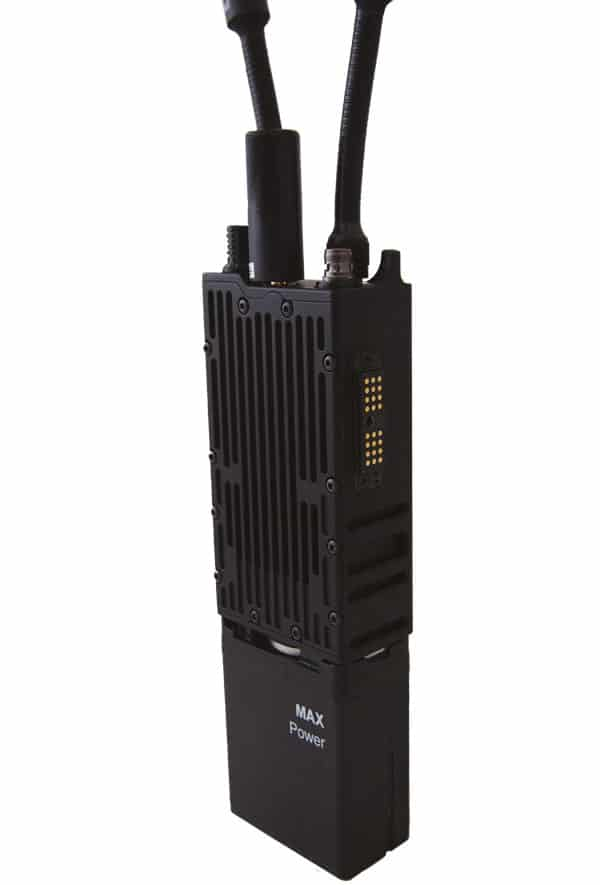

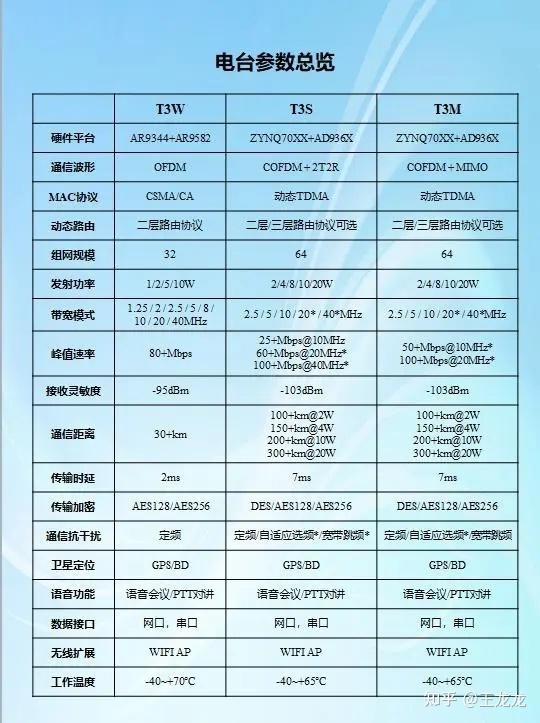

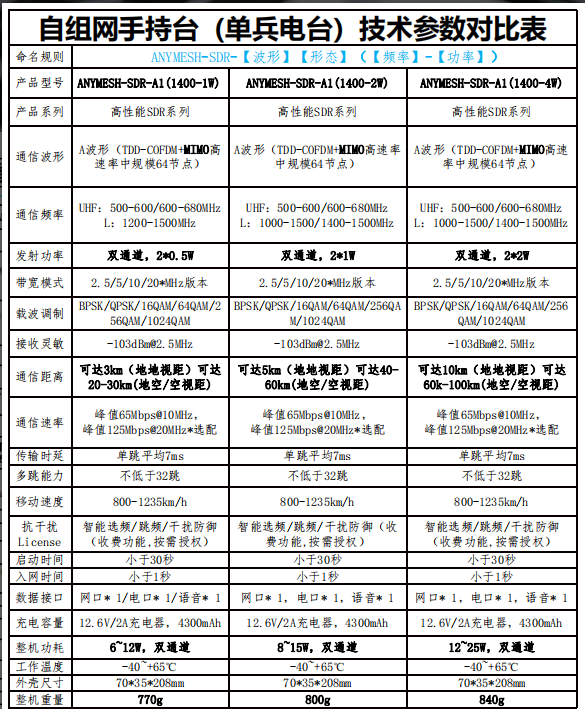

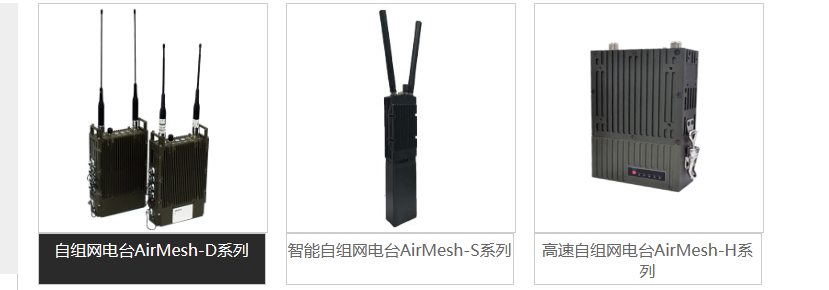

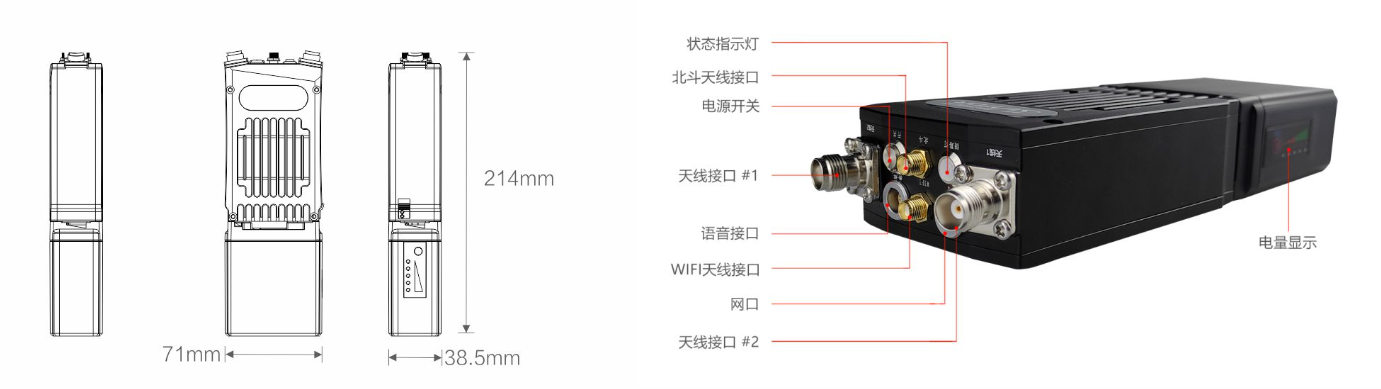

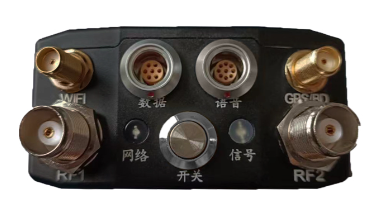

单兵手持（anymesh/ ip mesh)

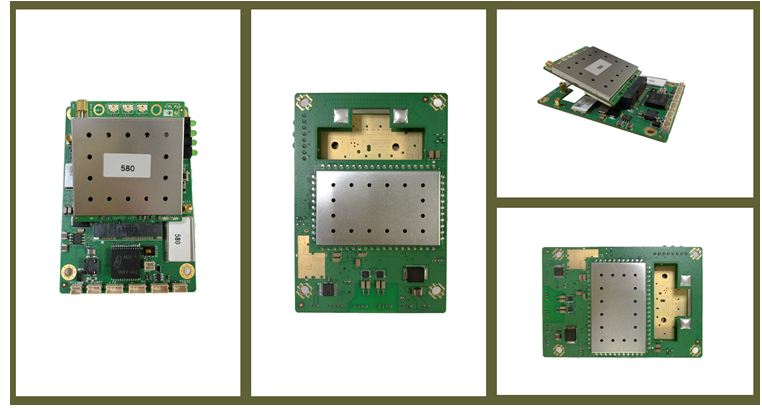

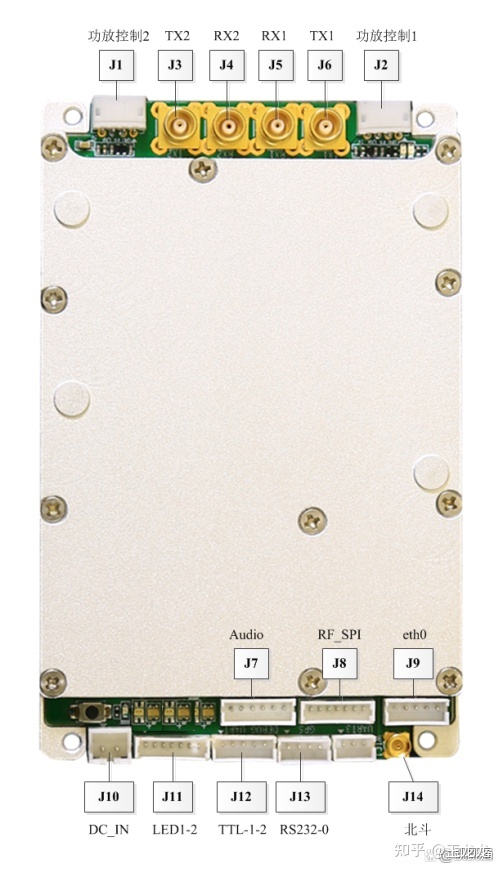

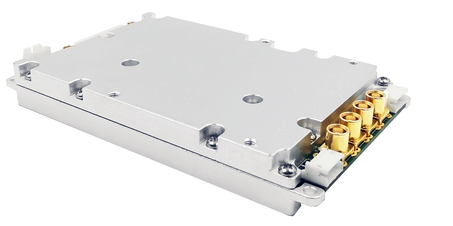

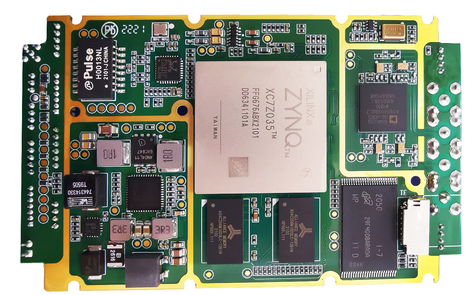

mesh 板卡(万蓝)

尺寸大小为 755015mm，裸板重量 45g。该板卡由协议处理板和射频卡两部分构成，射频卡 (按需选择频段 560-600MHz 或 1410-1470MHz)，接口为 mini-pci，和协议主板对插，可提供 2 个网口、1 个数据串口、1 个 USB、1 个调试串口等接口，空对地视距通信 8~10km，地对地视距 1~5km
