T3M系列高性能SDR MIMO mesh自组网主板

T3M系列产品综合采用COFDM、MIMO和Ad hoc等新技术研制的高性能宽带自组网电台，又称为MIMO mesh自组网电台。

T3M系列宽带自组网电台基于SDR平台（FPGA+AD936X）打造，FPGA使用Xilinx公司的Zynq 7020/30/35芯片，A/D芯片采用ADI公司的AD9361/3芯片，其主板外观结构如下图所示：

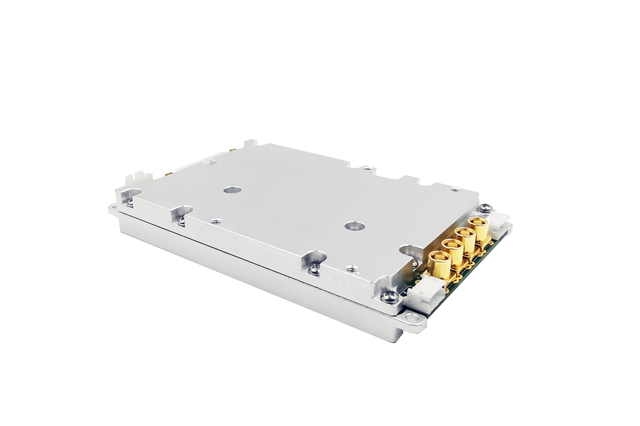

T3M系列宽带自组网电台主板

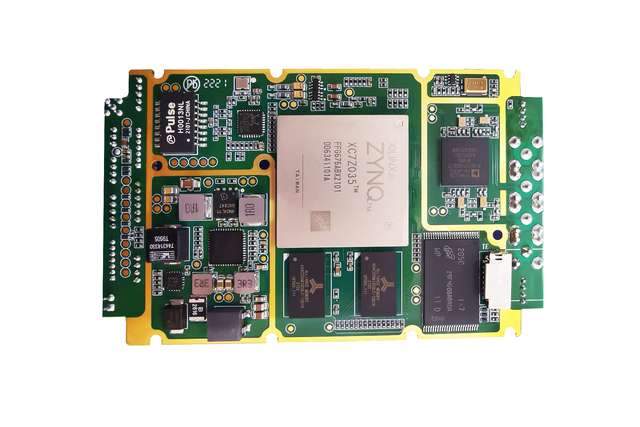

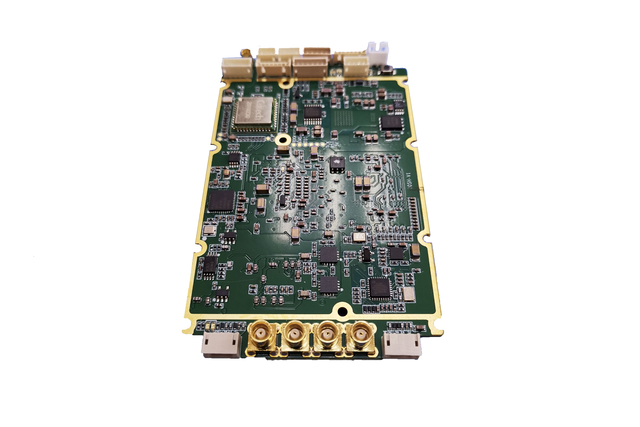

T3M系列宽带自组网电台主板

T3M系列宽带自组网电台主板包含了物理层通信波形、数据链层MAC协议和网络层路由协议，以及配置管理中间件，经过多年实际应用和不断迭代，功能完善，性能优异，成熟可靠。其典型的指标如下：

• 网络规模：单频64个节点；

• 通信频率：支持70~6000MHz宽范围工作，1Hz步进可调；

• 发射功率：-60~0dBm，1dBm步进可调；

• 带宽模式：2.5 / 5 / 10 / 20*MHz；（*ZYNQ7030/35具有20MHz模式）

• 通信波形：COFDM + DTDMA；

• 载波调制：QPSK / 16QAM / 64QAM / 256QAM；

• 接收灵敏度：优于-103dBm；

• 传输时延：单跳约7ms；

• 通信速率：峰值 50+Mbps@10MHz，100+Mbps@20MHz；

• 动态路由：二层/三层智能路由协议可选；

• IP透传：支持网口<—>网口、网口<—>串口、串口<—>串口的IP透传；

• 中继能力：短报文可达15跳、语音可达10跳、视频可达8跳；

• 组播广播：支持单播、组播、广播；

• 数据接口：1路网口、3路串口；

• 无线扩展：WIFI AP；

• 语音通信：IP语音会议/PTT对讲；

• 卫星定位：GPS/BD*（ZYNQ7020板上集成，ZYNQ7035需要外接）；

• 启动时间：小于25s；

• 入网时间：小于1s；

• 路由切换：小于1s；

• 工作电压：DC 7~15.5V；

• 整机功耗：4~6W；

• 工作温度：-40~+65℃；

• 外观尺寸：55* 94 * 12.2mm（Z7020），60 * 94 * 12.2mm（Z7035）

• 整板重量：88g （Z7020），100g （Z7035）；
