STM32F407电机控制板USB CDC虚拟串口收发

STM32F407IGT6电机控制板 USB CDC虚拟串口收发

1.STM32cubeMX工程配置

时钟配置
使用USB推荐使用外部时钟，对于USB_FS而言其总线时钟一般为48MHz；
启用USB接口
接口中启用USB，这里仅作为从设备使用（Device_Only）；
使用USB设备库
中间件中启用USB_DEVICE库，使用CDC类（Communication Device Class Virtual Port Com）；

1.时钟配置

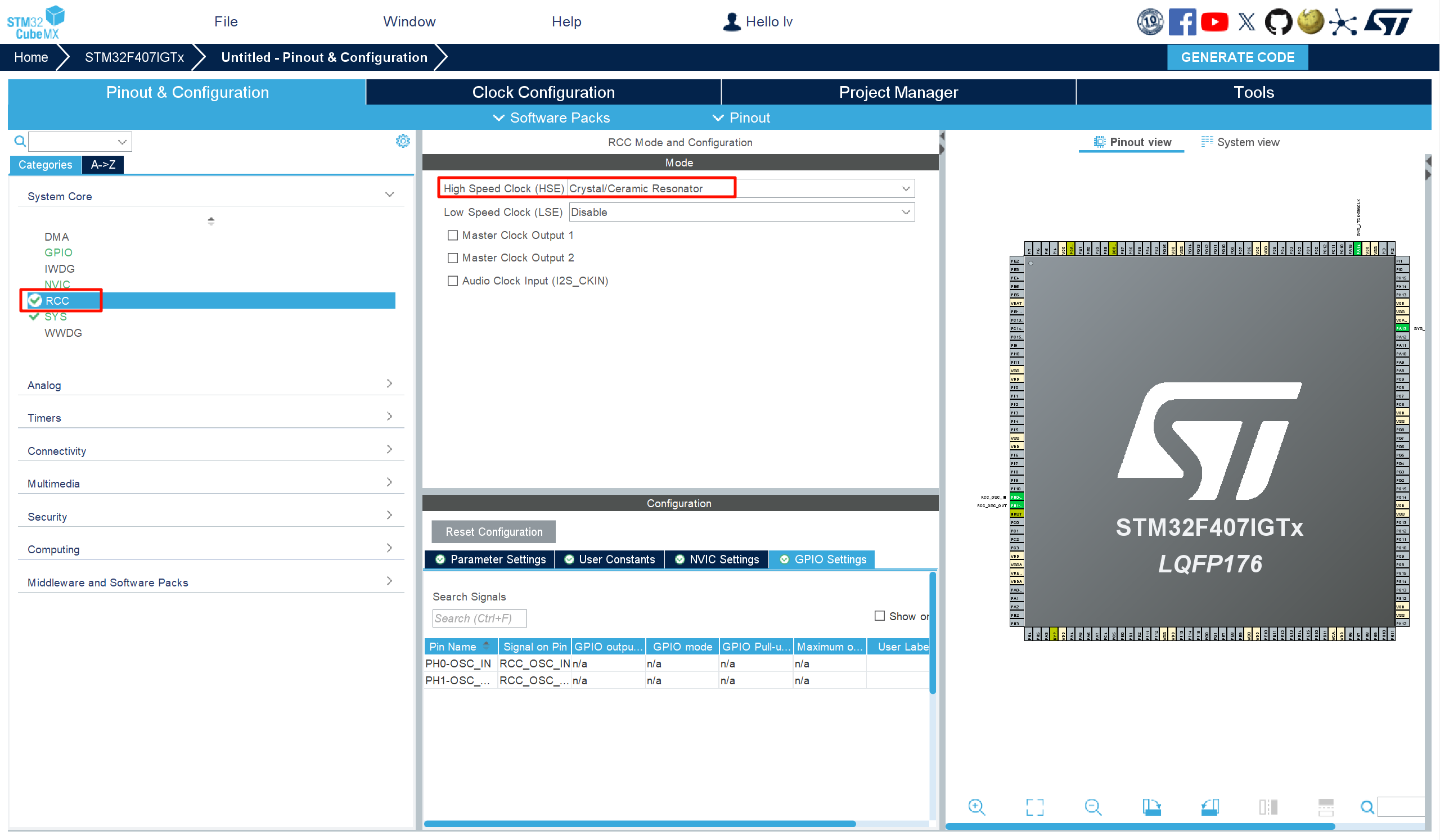

开启外部高速时钟，如果使用高速外部时钟HSE，则需要单片机PH0-OSC_IN和PH0-OSC_OUT两个引脚接入一4MHz~16MHz的陶瓷晶振，笔者开发板的高速晶振为8MHZ。

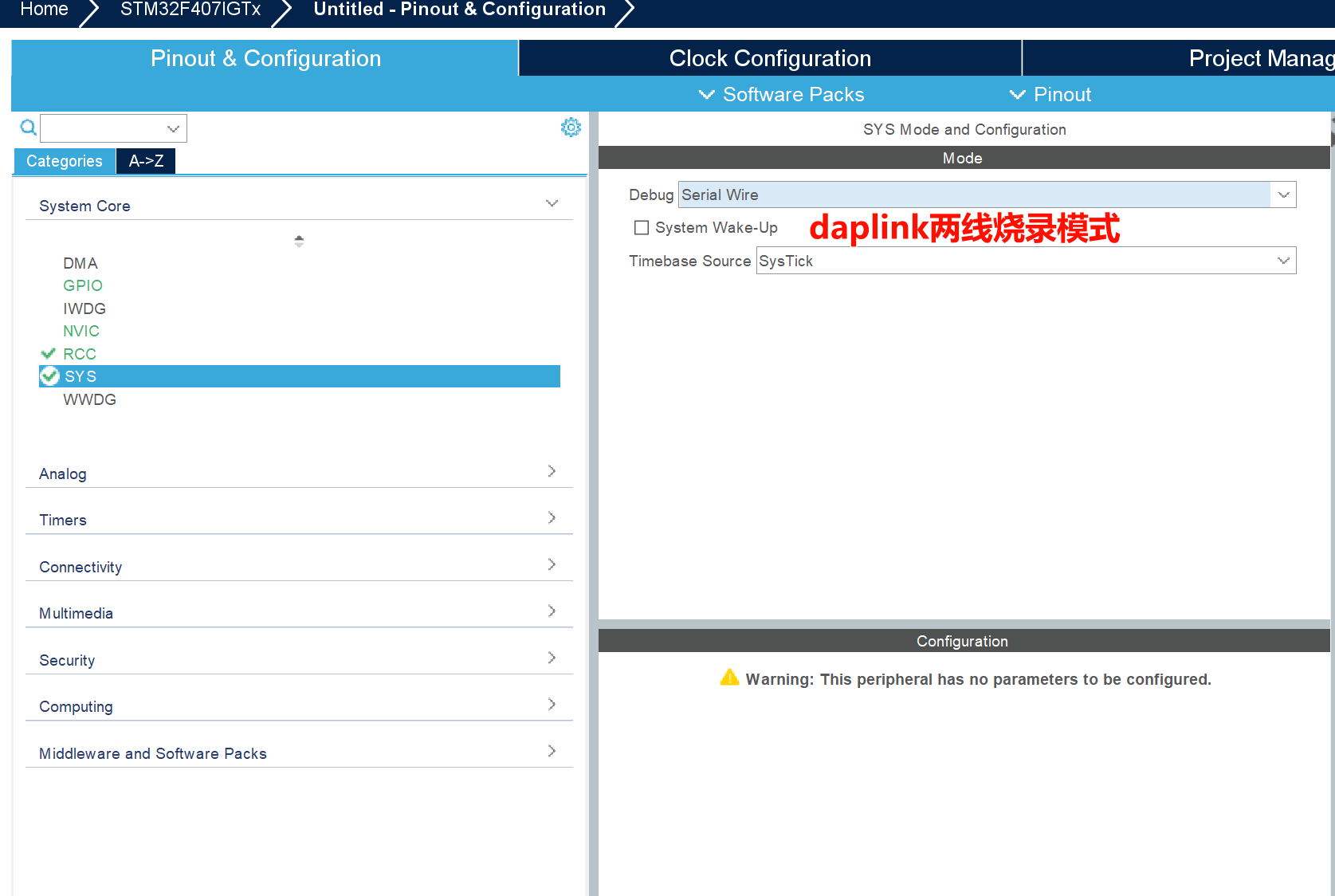

SYS中Debug模式表示MCU使用的下载调试模式，一般烧录程序会使STLINK/DAP等，按照自己的模式选择即可，笔者这里开发板使用DAPLink下载器，因此选择Serial Wire即可

时钟树配置如下

<
