C2000 Simulink自动代码生成开发教程（TMS320F280025系列基础篇）5.SCI通讯外设使用



本系列教程使用的硬件见博客，需要原理图和PCB可以加群973083504联系博主，免费开源。TMS320F2002xPMSM电机驱动器硬件设计与验证_pmsm mbd dsp-CSDN博客

SCI

SCI 发送数据到上位机（USB转串口）

USB 接使用的是 SCIA。使用 USB 总线转接芯片 CH340 到达 TTL 转 USB 的目的。值得注意的是，在使用前需要在电脑上安装 CH340 驱动。

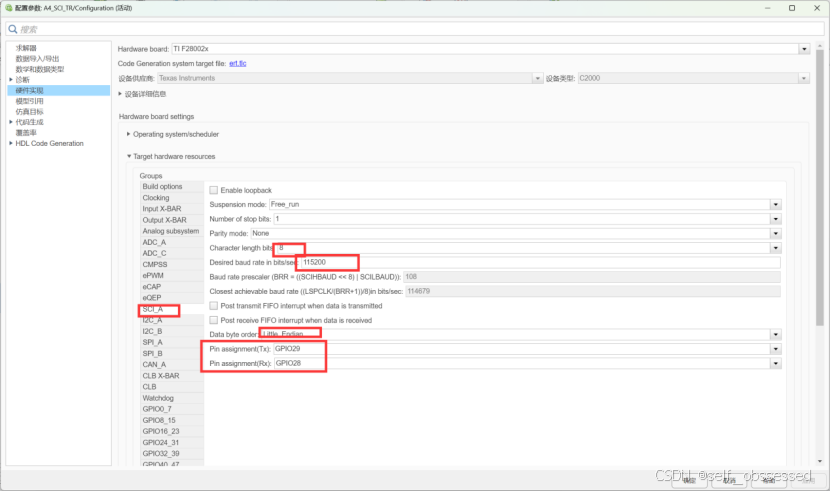

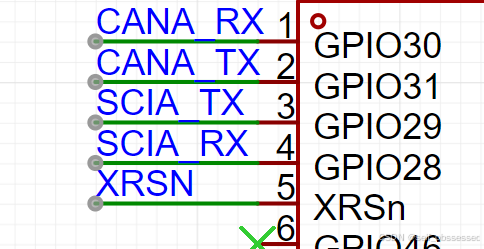

新建模型A3_SCITR.slx，设置波特率为115200，配置数据长度，大小端等内容如下，并根据原理图配置SCIA的TX和RX引脚为GPIO29/28：

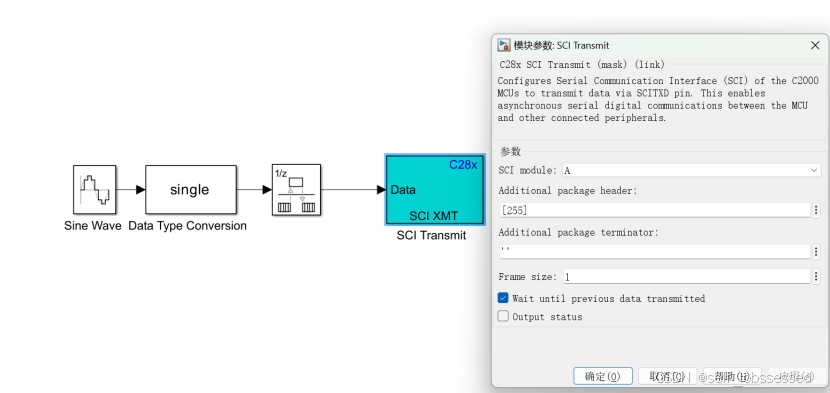

使用C2000工具包中F28002x的SCI Transmit数据发送模块：

添加1.离散的正弦波2.数据类型转换 3.传输速率转换模块。并设置包头为FF即255。

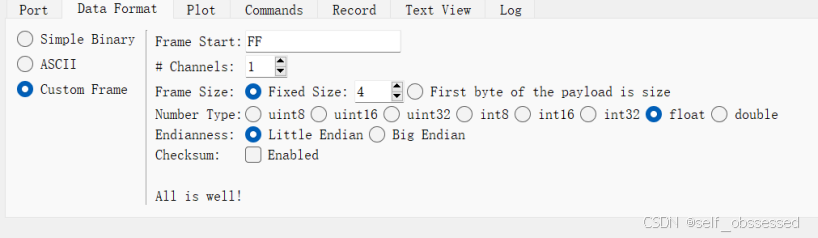

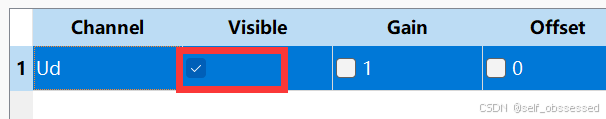

点击，将程序下载到控制板中，将控制板使用USB线连接到电脑，在电脑上安装Serialplot上位机软件（后续用于电机控制波形分析），打开串口工具后设置数据格式，勾选波形可见：

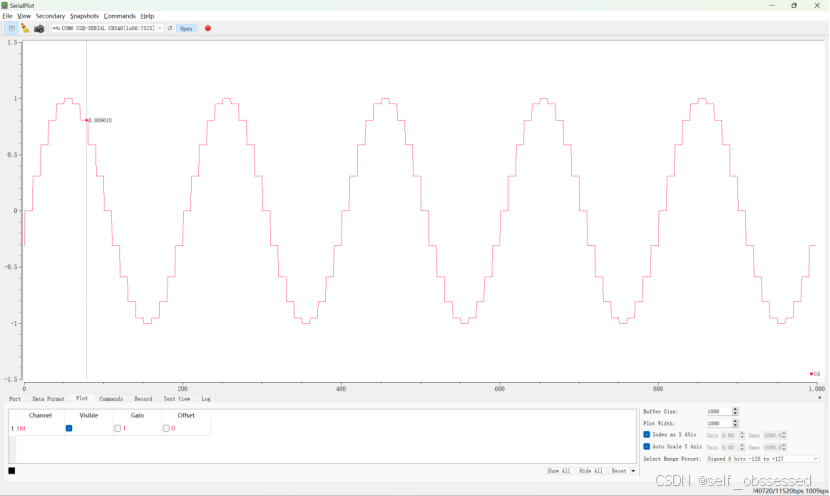

观察到串口发送的正弦波信号如下图所示。
