二叉树的不同形式：顺序存储二叉树 & 线索化二叉树

顺序存储二叉树

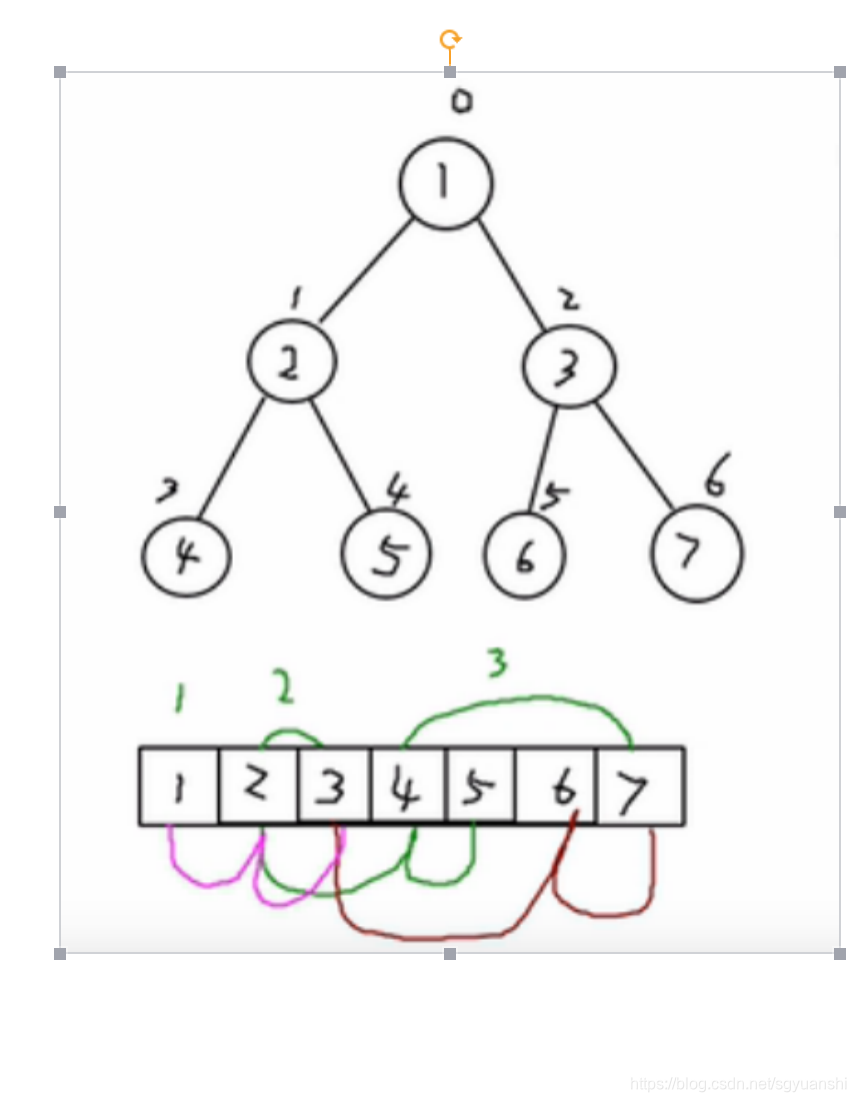

从数据存储来看，数组存储方式和树的存储方式可以相互转换，即数组可以转换成树，树也可以转换成数组，看右面的示意图。

顺序存储二叉树的特点:

1. 顺序二叉树通常只考虑完全二叉树
2. 第n个元素的左子节点为 2 * n + 1
3. 第n个元素的右子节点为 2 * n + 2
4. 第n个元素的父节点为 (n-1) / 2
5. n : 表示二叉树中的第几个元素(按0开始编号如图所示)

线索化二叉树

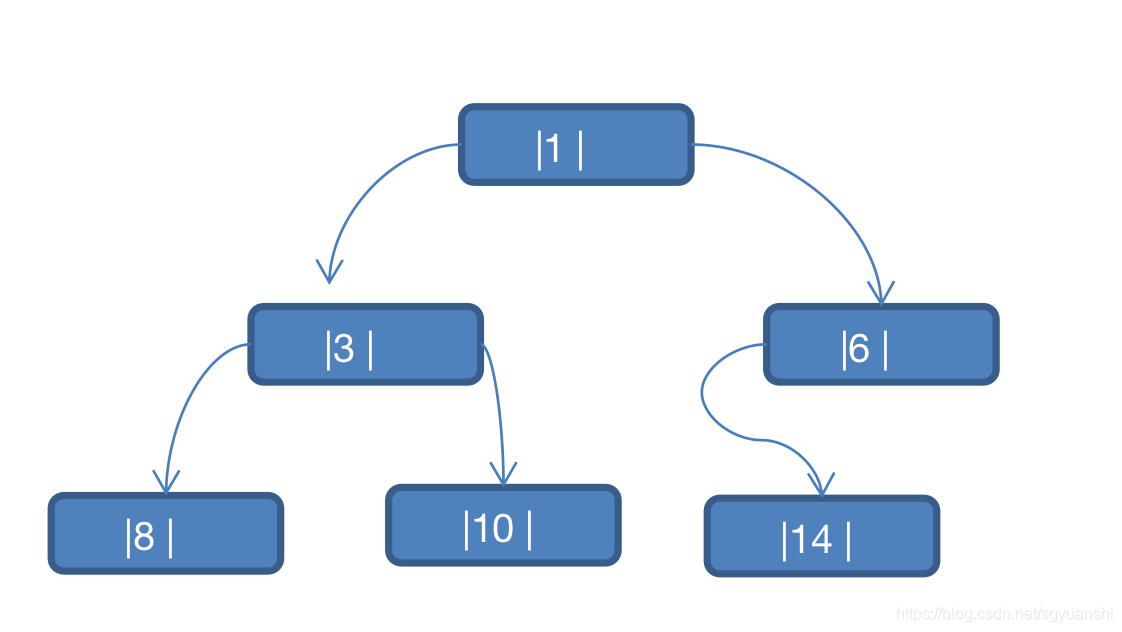

当我们对上面的二叉树进行中序遍历时，数列为 {8, 3, 10, 1, 6, 14 }，但是 6, 8, 10, 14 这几个节点的 左右指针，并没有完全的利用上.

基本介绍

1. n个结点的二叉链表中含有n+1 【公式 2n-(n-1)=n+1】 个空指针域。利用二叉链表中的空指针域，存放指向该结点在某种遍历次序下的前驱和后继结点的指针（这种附加的指针称为"线索"）
2. 这种加上了线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(Threaded BinaryTree)。根据线索性质的不同，线索二叉树可分为前序线索二叉树、中序线索二叉树和后序线索二叉树三种

实现步骤

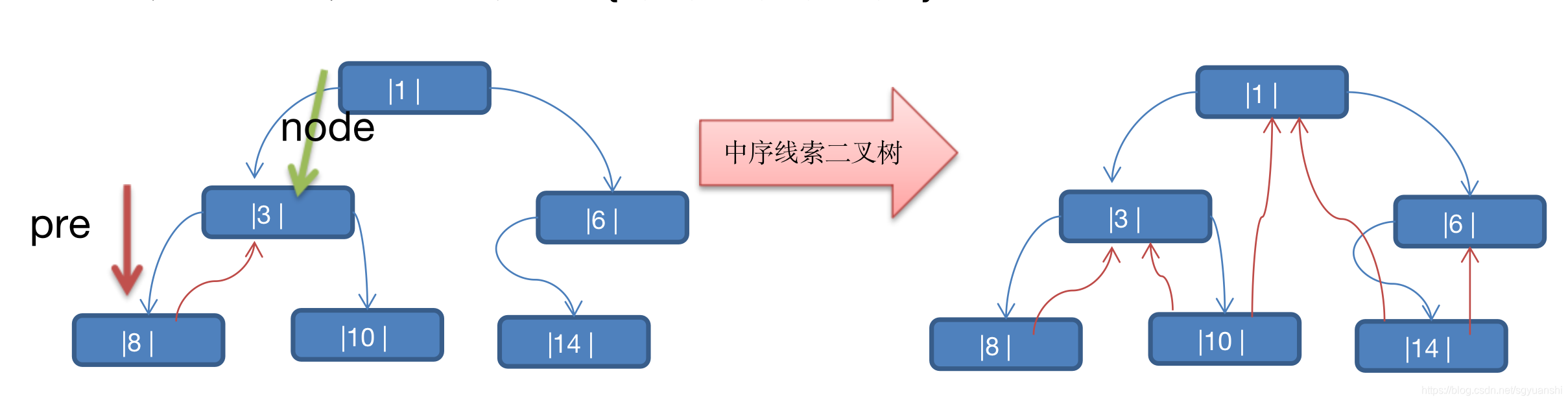

上图二叉树中序遍历的结果：{8, 3, 10, 1, 14, 6}
说明: 当线索化二叉树后，Node节点的 属性 left 和 right ，有如下情况:

1. left 指向的是左子树，也可能是指向的前驱节点. 比如 ① 节点left 指向的左子树, 而 ⑩ 节点的 left 指向的就是前驱节点.
2. right指向的是右子树，也可能是指向后继节点，比如 ① 节right 指向的是右子树，而⑩ 节点的right 指向的是后继节点.

实现代码

顺序存错二叉树

package com.hong.tree;

/**
 * 顺序二叉树通常只考虑完全二叉树
 * 第n个元素的左子节点为  2 * n + 1
 * 第n个元素的右子节点为  2 * n + 2
 * 第n个元素的父节点为  (n-1) / 2
 */
public class SequentialBinaryTree {

    private Node root;
    private int[] arr;

    public SequentialBinaryTree(int[] arr){
        this.arr = arr;
        root = new Node(arr[0]);
        build(root, 0);
    }

    /**
     * 递归创建顺序存储二叉树
     * @param parent 当前节点
     * @param index 当前节点对应数组的下标
     */
    private void build(Node parent, int index){
        if (index >= arr.length){
            return;
        }

        // 第n个元素的左子节点为  2 * n + 1
        // 第n个元素的右子节点为  2 * n + 2
        int left = 2 * index + 1;
        int right = 2 * index + 2;

        if (left >= arr.length){
            return;
        } else{
            parent.left = new Node(arr[left]);
        }

        if (right >= arr.length){
            return;
        } else{
            parent.right = new Node(arr[right]);
        }

        build(parent.left, left);
        build(parent.right, right);
    }

    /**
     * 前序遍历：先打印父节点，再打印左子节点，最后打印右子节点
     * 需要基于创建二叉树才能执行
     * @param root
     */
    public void preOrder(Node root){
        System.out.println(root.val);
        if (root.left != null){
            preOrder(root.left);
        }
        if (root.right != null){
            preOrder(root.right);
        }
    }

    /**
     * 前序遍历：无需基于二叉树的建立，只需要通过数组即可实现遍历
     * @param index
     */
    public void preOrder(int index){
        System.out.println(arr[index]);
        int left = 2 * index + 1;
        int right = 2 * index + 2;
        if (left < arr.length){
            preOrder(left);
        }
        if (right < arr.length){
            preOrder(right);
        }

    }

    public static void main(String[] args) {
        int[] arr = {1,2,3,4,5,6,7};
        SequentialBinaryTree tree = new SequentialBinaryTree(arr);
//        tree.preOrder(tree.root);
        tree.preOrder(0);
    }


    public class Node{
        public int val;
        public Node left = null;
        public Node right = null;

        public Node(int val){
            this.val = val;
        }
    }
}

线索化二叉树

package com.hong.tree;


/**
 * 以顺序二叉树为例，对应中序遍历，将其线索化
 */
public class ThreadTree {


    Node root;
    Node pre = null; // 用于记录前驱节点

    public ThreadTree(int[] arr){
        root = new Node(arr[0]);
        build(root, 0, arr);
    }

    /**
     * 将二叉树进行中序线索化
     * @param node
     */
    public void buildThread(Node node){
        if (node.left != null){
            buildThread(node.left);
        }
        // 将当前叶子节点的左子树链接为前驱节点
        if (pre != null && node.left == null){
            node.left = pre;
            node.leftThread = true;
        }
        // 将前驱叶子节点的右子树链接为当前节点
        if (pre != null){
            if (pre.right == null){
                pre.right = node;
                pre.rightThread = true;
            }
        }
        pre = node;

        if (node.right != null){
            buildThread(node.right);
        }
    }

    /**
     * 递归创建顺序存储二叉树
     * @param parent 当前节点
     * @param index 当前节点对应数组的下标
     */
    private void build(Node parent, int index, int[] arr){
        if (index >= arr.length){
            return;
        }

        // 第n个元素的左子节点为  2 * n + 1
        // 第n个元素的右子节点为  2 * n + 2
        int left = 2 * index + 1;
        int right = 2 * index + 2;

        if (left >= arr.length){
            return;
        } else{
            parent.left = new Node(arr[left]);
        }

        if (right >= arr.length){
            return;
        } else{
            parent.right = new Node(arr[right]);
        }

        build(parent.left, left, arr);
        build(parent.right, right, arr);
    }

    /**
     * 将中序线索化二叉树进行中序遍历
     */
    public void show(){
        Node left = root;
        while (left.left != null){
            left = left.left;
        }
        while (true){
            System.out.println(left.val);
            left = left.right;
            if (left == root){
                System.out.println(left.val);
                break;
            }
        }

        Node right = root.right;
        while (right.left != root && !right.leftThread){
            right = right.left;
        }
        while (true){
            System.out.println(right.val);
            right = right.right;
            if (right.right == null){
                System.out.println(right.val);
                break;
            }
        }

    }

    public class Node{
        public int val;
        public Node left = null;
        public Node right = null;
        public boolean leftThread; // 左子树是否进行线索化
        public boolean rightThread;

        public Node(int val){
            this.val = val;
        }


    }

    public static void main(String[] args) {
        int[] arr = {1, 3, 6, 8, 10, 14};
        ThreadTree tree = new ThreadTree(arr);
        tree.buildThread(tree.root);
        System.out.println();
        tree.show();
    }
}
