STM32L011厨房数字定时器

	媳妇家里炒菜，菜放到锅里就去看手机了，等到想时厨房锅已经冒烟了，
想从网上买一个厨房定时器，发现要么使用不方便，要么响铃时间短，也许
看手机太投入，没有听到，后来想想自己做一个不就可以了，只要时间到，
就一直报警，要么去关掉，要么自己没电了。

功能需求设计

1.能定时
2.电量报警灯
3.设置时间装置
4.声音报警

解决方案

1，手头有STM32L011芯片
2，用18650锂电池供电，电量低于3.7V则指示灯亮

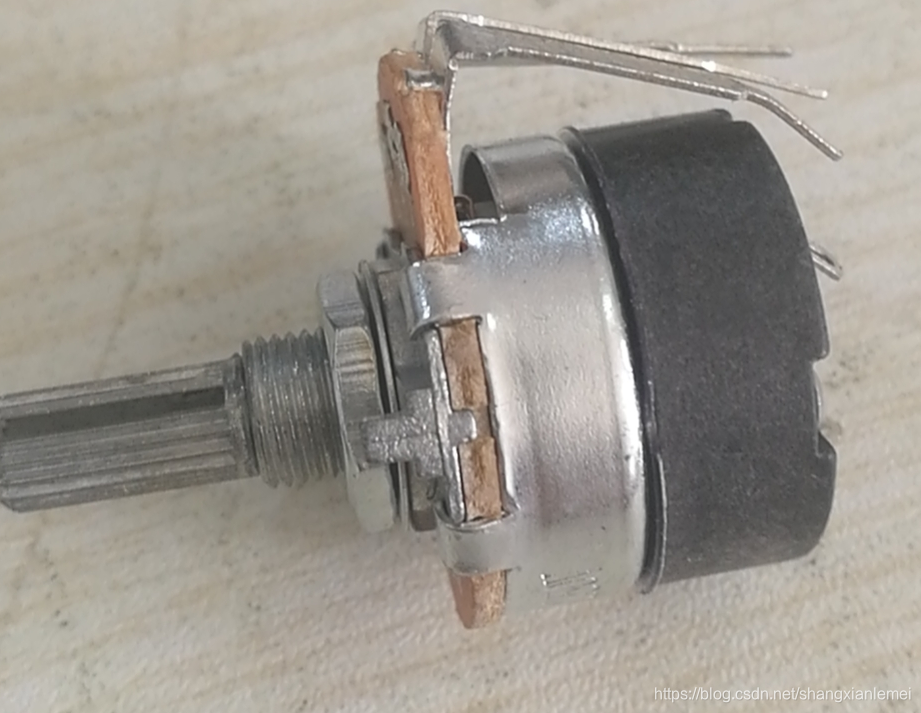

3，时间设置选用带开关的的滑动变阻器，刻度盘在旋钮上mxlbWVp,size_16,color_FFFFFF,t_70#pic_center)

4，声音选择蜂鸣器，时间到后一以1S间隔发出报警声

系统框图

	不工作时旋钮开关关闭，
	工作开始时，旋钮顺时针旋转，开关打开
	旋钮在5S内旋转到要定时的位置，
	听到三声短促的滴滴声后开始计时并休眠，检测电池电压，如果电池电压欠
		压则电量灯亮。
	定时时间到后蜂鸣器1S间隔报警，直到关闭或者没电。

成品

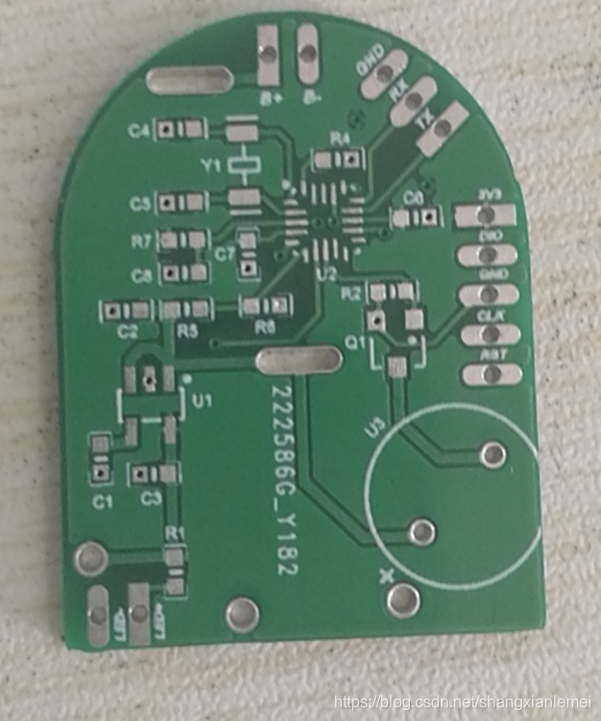

	用开发板调试完成后，由于各种飞线，而且内部RTC也不太准，还要手动
校准，最终还是做了一块板子

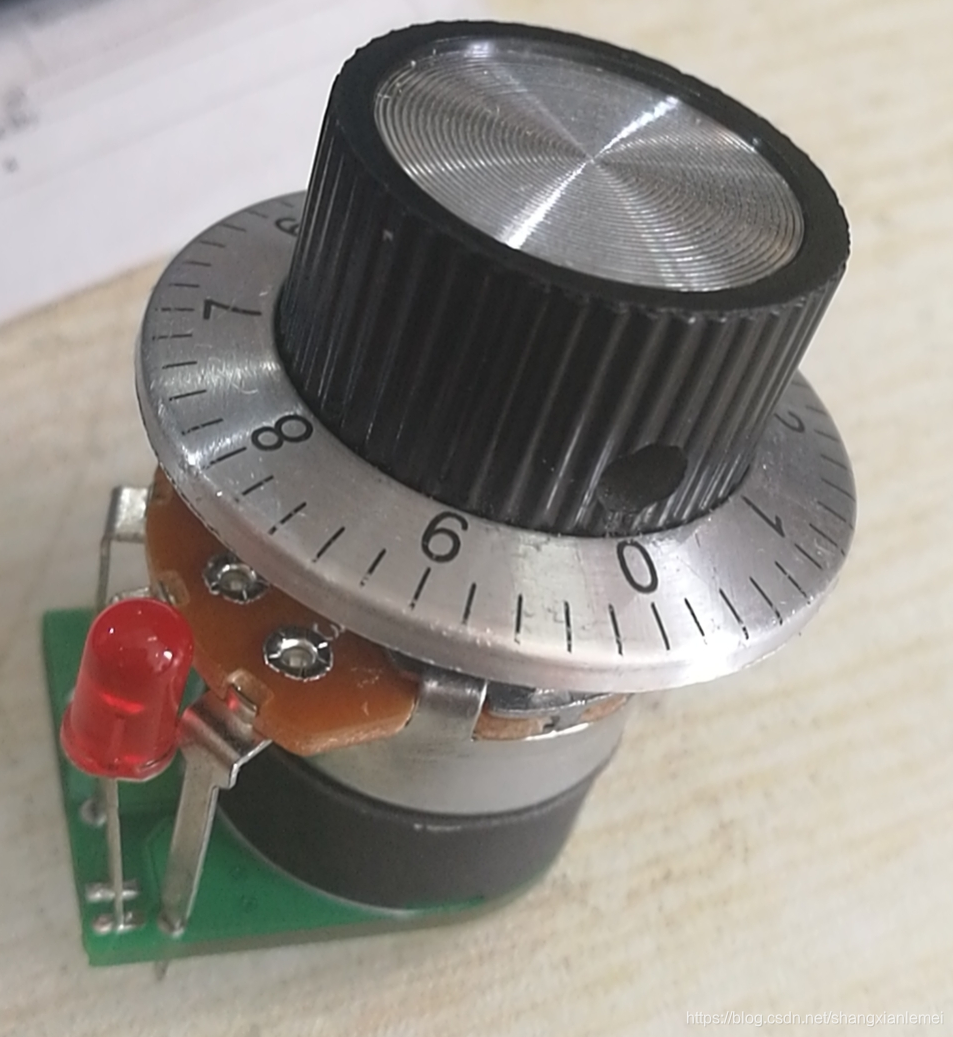

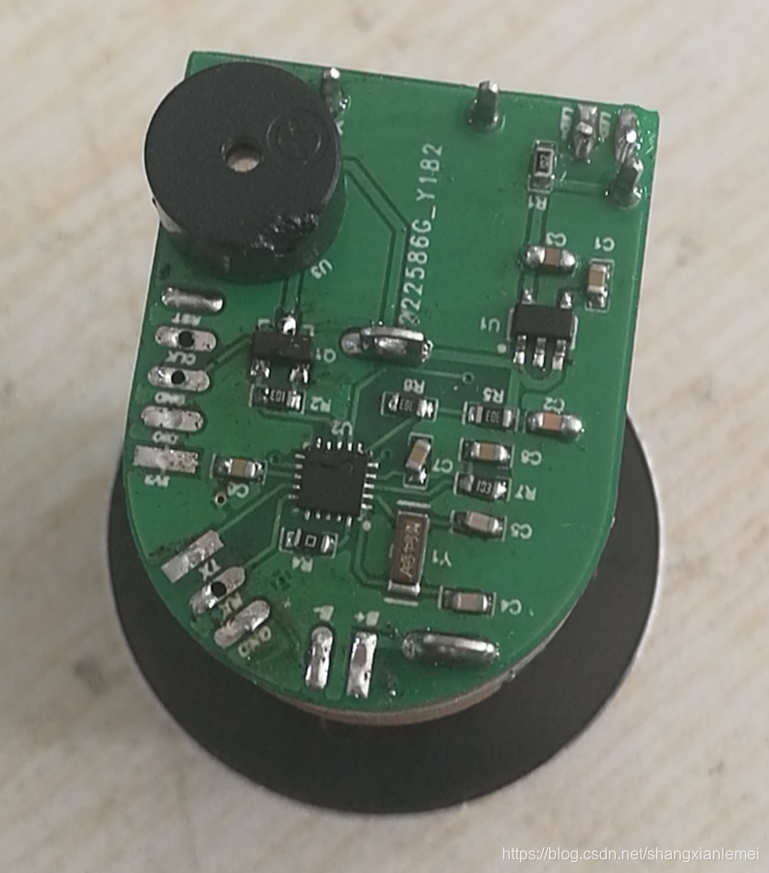

这只差一个锂电池和装到一个盒子里了，功能已经调试完毕，定时范围1小时之内
这个定时精度依靠旋钮，如果你眼看的刻度准定时就准，精度在1分钟之内把，因为你
认为这个点是1分钟，而另一个人认为那个点是1分钟，所以这就是定个大概的时间，
没法和卖的比，但是使用简单（只要转下旋钮就行），报警时间长。如果想更准那就只能上按键和数码管设置时间了。厨房使用已经够了。

**

千万需要注意的地方，电位器在旋转过程中不是线性的，需要自己去标定，

**代码
https://download.csdn.net/download/shangxianlemei/12880311
