不带零线系统的地线接触不良判断

电网系统中分为带零线系统和不带零线系统，对于带零线系统可以通过判断零线电压等来判断地线是否接触良好。

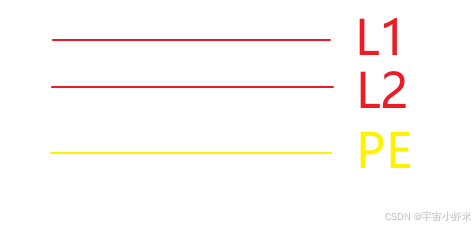

当时对于不带零线系统的电网，如美国的双火线系统，仅有两个火线和一个地线

图1

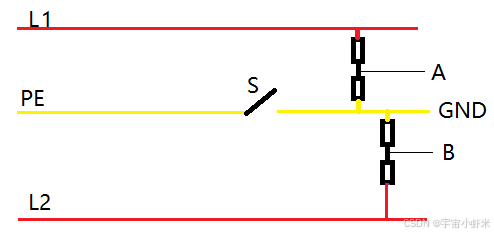

图2

如图2中所示，双火线系统中没有零线，所以无法区分N线电压来判断地线是否接触良好。同样的如果火线L1对PE间的阻抗为Z1，火线L2对PE之间的阻抗为Z2, 当开关S闭合时GND的电位会被强制拉到PE的电位点，检测到的L1和L2电压都一样，如美国的电网是240VAC，那么L1检测到的就是120VAC，L2电压也是120VAC，

在开关S断开后，即地线接触异常时，检测到的 L1电压为240VAC/(Z1+Z2)*Z1; L2的电压为240VAC/(Z1+Z2)*Z2. ,如果Z1等于Z2，那么L1电压为120VAC，L2电压为120VAC，结果和地线接触良好时一致，那么区分不开地线是否存在异常。

为了更好的区分开L1和L2的电压，需要将Z1和Z2的阻抗设置的不相同，且存在一定的明显的差异性，这样能够更好的作为一个判断标准，减少误判。

文章中都是以阻抗来叙述，简单明了的可以想到，通过高阻来采样的时候存在着其他影响因素使得GND和L1、L2之间的阻抗不会因为调节采样电阻的阻值而有明显的变化。

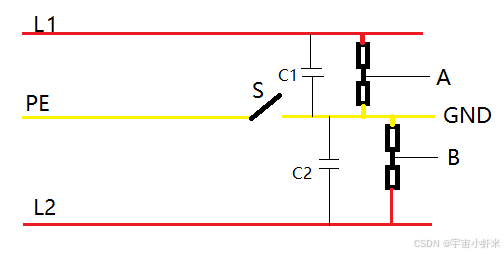

图3

这是因为对于电源系统而言，为了优化EMC问题，都会在电源输入端加上Y电容，Y电容就会存在着容抗，Y电容在交流电中也存在着电流的运行回路，图3中C1和C2为高压Y电容，设其正常工作时通过的电流为x mA，那么其阻抗为120VAC/xmA, 而我们的采样回路假设其火线对PE之间的电阻值为500kΩ，那么通过检测回路的电流为120VAC/500kΩ= 0.24mA，而对于高压回路的采样电阻我们一般会设置的更大一些避免存在着安规问题，也会进一步的弱化检测回路的电流大小

因此为了解决该问题，即使采样电阻采用高阻，如MΩ级别的也能够很好的判断地线是否接触良好，我们可以通过设置C1和C2的容值不同，或者加上Y电容串并联，只要能够满足EMC的要求和漏电流大小的要求
