如何判断交流电输入地线（PE）接触不良（充电桩）

我们交流电输入线有火线、零线、地线；

火线是否接触良好可以直接通过检测火线的电压做判断；

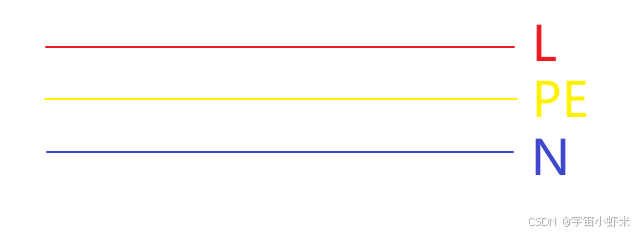

而PE线的接触是否良好判断就没有火线简单方便，PE线与火线零线之间的关系，对于220V系统火线（L）-PE间的电压为220V，零线N-PE间的电压为0V

图1

因此我们可以利用这个关系来判断PE是否接触良好，

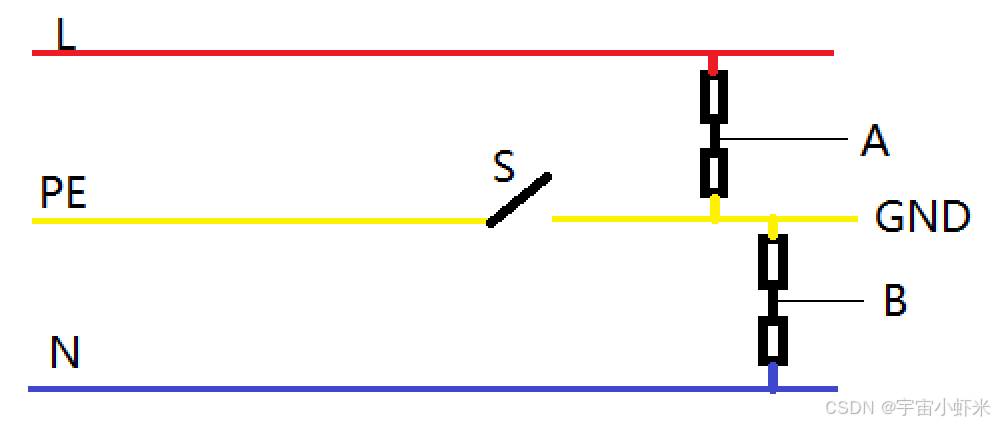

我们检测主板上的GND与PE连接，那么GND就和PE处于同一电势位，会被强制拉到PE电位也即为0电位。当我们的PE线断开时，那么检测板的GND和PE之间就不存在直接的关系。

图2

从图2中可以看到当开关S闭合，即PE接触良好的时候GND的电位会被强制拉到PE电位，那么基于GND来说，检测火线和零线的电压和基于PE来采样是同等的。

当开关S断开，即PE接触异常时，GND的电位是检测板的0电位基准点而不是基于PE，此时检测火线和零线的电压，实际采样到的电压和基于PE的将不在一致。火线和零线之间的压差为220VAC，GND是出于火线和零线之间的一个电位点，此电位点和检测板上的阻抗有关；

如L-PE之间的阻抗为Z1，N-PE之间的阻抗为Z2，那么基于GND采样火线和零线的电压就会是L线电压（220VAC/(Z1+Z2)*Z1），零线电压（220VAC/(Z1+Z2)*Z2）.那么此时我们需要设置阻抗Z1和Z2的大小就可根据需要得到想要的火线和零线电压作为区分。

如果Z1和Z2相同，那么L线电压就是110VAC，N线电压为110VAC，简单的可以直接判断N线电压，PE接触良好时N线电压几乎为0，PE接触压差时N线电压不为0，直接断开时N线电压为110VAC
