1、认识iSCSI

       iSCSI（Internet Small Computer System Interface，Internet 小型计算机系统接口)是一种由IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于 TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在通用互联网传输，最终实现iSCSI服务端映射为一个存储空间（磁盘）提供给已连接认证后的客户端。

1-1、SCSI

       SCSI（Small Computer System Interface）是一种I/O技术，规范了一种并行的I/O总线和相关的协议，SCSI的数据传输是以块的方式进行的。

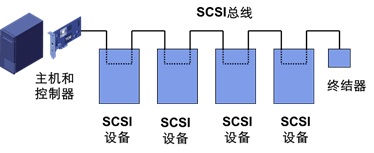

       如上图，SCSI总线通过SCSI控制器来和硬盘之类的设备进行通信, SCSI控制器称为Target，访问的客户端应用称为Initiator。窄SCSI总线最多允许8个、宽SCSI总线最多允许16个不同的SCSI设备和它进行连接，每个SCSI设备都必须有自己唯一的SCSI ID（设备的地址）。

       LUN（Logical Unit Number，逻辑单元号）是为了使用和描述更多设备及对象而引进的一个方法，每个SCSI ID上最多有32个LUN，一个LUN对应一个逻辑设备。

       广泛应用于小型机上，正在成为PC 服务器的标准接口，实现高速数据传输（可达320MB/s），常见的SCSI设备：硬盘、磁盘阵列、打印机、光盘刻录机等。

1-2、iSCSI实现

1、iSCSI Initiator

         iSCSI 启动器，从本质上说，iSCSI 启动器是一个客户端设备，用于将请求连接并启动到服务器（iSCSI 目标）。

        如上图，iSCSI 启动器有三种实现方式：可以完全基于硬件实现，比如 iSCSI HBA 卡；硬件TOE卡与软件结合的方式；完全基于软件实现，而软件 iSCSI 启动器适用于大部分主流操作系统平台，下面就是用软件方式来配置。

2、iSCSI Target

       即 iSCSI 目标，它是 iSCSI 网络的服务器组件，通常是一个存储设备，用于包含所需的数据并回应来自 iSCSI 启动器的请求。

3、工作过程

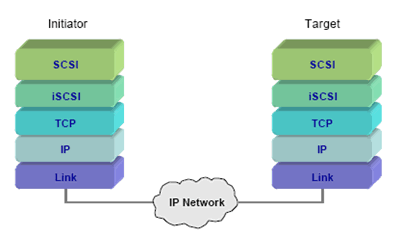

       Initiator发出请求后，会在本地的操作系统会生成了相应的SCSI命令和数据I/O请求，然后这些命令和请求被封装加密成IP信息包，通过以太网（TCP/IP）传输到Targer。

       当Targer接收到信息包时，将进行解密和解析，将SCSI命令和I/O请求分开。SCSI命令被发送到SCSI控制器，再传送到SCSI存储设备。

       设备执行SCSI命令后的响应，经过Target封装成iSCSI响应PDU，再通过已连接的TCP/IP网络传送给Initiator。

        Initiator会从iSCSI响应PDU里解析出SCSI响应并传送给操作系统，操作系统再响应给应用程序。

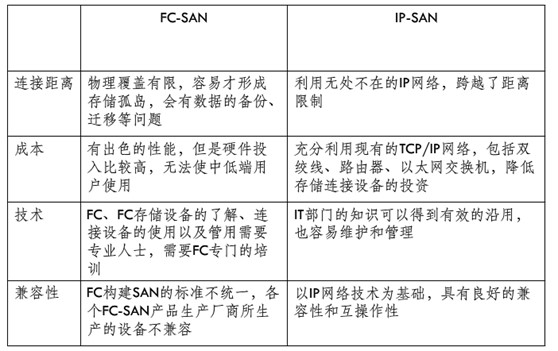

1-3、iSCSI与FC SAN

        FC（FiberChannel，光纤通道）是利用光纤信道结合光纤通道交换机实现高速的数据存储网络。FC性能很好，但价格却贵得惊人，管理起来也非常困难。

        所以iSCSI利用现有的以太网络，用户只需要少量的投入，就可以方便、快捷地对信息和数据进行交互式传输和管理。当然iSCSI与FC相比也存在明显的不足，如速度性能、安全可靠性。

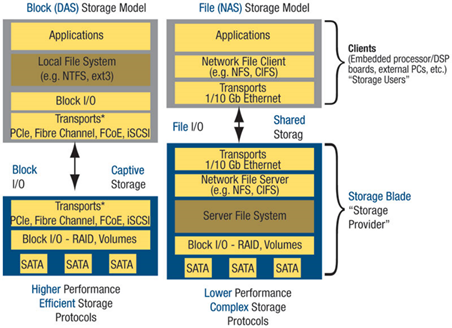

1-4、SAN与NAS / iSCSI与NFS

        通过前面文章知道，SAN与NAS是完全不同架构的存储方案，前者支持Block协议，后者则支持File协议；SAN结构中，文件管理系统（FS）还是分别在每一个应用服务器上，会产生I/O操作，而NAS则是每个应用服务器通过网络共享协议（如：NFS、CIFS）使用同一个文件管理系统，所以CPU密集型应用可以选用NAS。SAN是将目光集中在磁盘、磁带以及联接它们的可靠的基础结构，而NAS是将目光集中在应用、用户和文件以及它们共享的数据上，显得更"高级"。将来从桌面系统到数据集中管理到存储设备的全面解决方案将是NAS加SAN。

        以上区别具体到iSCSI和NFS：iSCSI可优化空间更大，性能稍好，但技术难度更高；而NFS在系统层面的支持更多，像一些备份、恢复等操作较简单。

2、相关准备配置

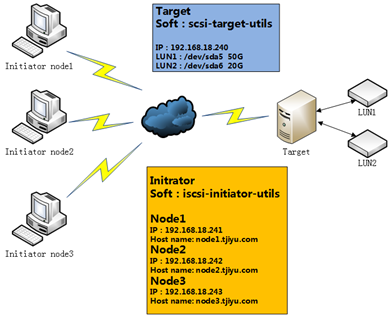

2-1、具体使用资源

1、各主机系统：RHEL 5.8 64bit

2、Target：

Soft：scsi-target-utils

IP：192.168.18.240

LUN1：/dev/sda5 50G（以分区代替）

LUN2：/dev/sda6 20G

2、三台节点主机node1，node2，node3：

Soft：iscsi-initiator-utils

Node1： IP：192.168.18.241 host name：node1.tjiyu,com；

Node2： IP：192.168.18.242 host name：node2.tjiyu.com;

Node3： IP：192.168.18.243 host name：node3.tjiyu.com;

2-2、配置前所需要的准备

       各节点Initiator和Target端需要做以下准备：

1、配置IP、关闭防火墙/SELINUX；

2、配置各节点名称；

3、时间同步；

       在前面《heartbeat v2 haresource 配置可用集群》说到的高可用集群已有详细介绍，这里就不再给出了。

       当然我们这里可以用Target端主机作为跳板机，因为很多相同的命令都要在各节点上执行，可以另外加一台跳板机，可以SSH连接各节点，这样就可以在跳板机上给各节点分发命令了。

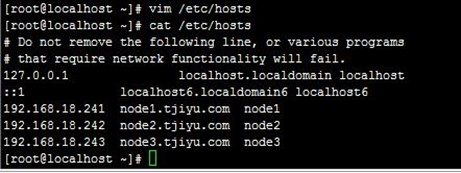

       首先在Target上配置各节点的hostname，方便操作：

       然后生成Target端的SSH KEY，再发给到各主机，如下：

[root@localhost ~]# ssh-keygen -t rsa -f ~/.ssh/id_rsa -P ''
[root@localhost ~]# ssh-copy-id -i .ssh/id_rsa.pub root@node3.tjiyu.com
[root@localhost ~]# ssh-copy-id -i .ssh/id_rsa.pub root@node3.tjiyu.com
[root@localhost ~]# ssh-copy-id -i .ssh/id_rsa.pub root@node3.tjiyu.com

接着为命令前面常规部分设置为别名，方便操作，最后尝试给各节点同步时间，如下

1. [root@localhost ~]# alias ssh_node='for I in {1..3}; do ssh node$I'
2.
3. [root@localhost ~]# ssh_node 'ntpdate cn.ntp.org.cn'; done

3、下载安装

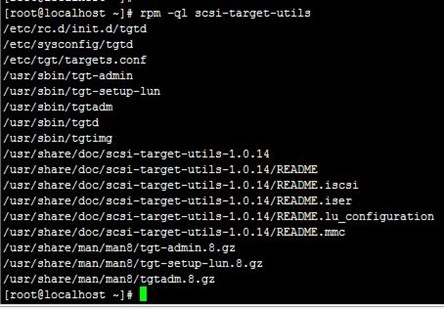

       配置好yum源，直接在target端安装scsi-target-utils，这个只是iSCSI软件的管理工具（类似ipvsadm），具体的数据处理模块已整合在内核中，如下：

1. [root@localhost ~]# yum install scsi-target-utils

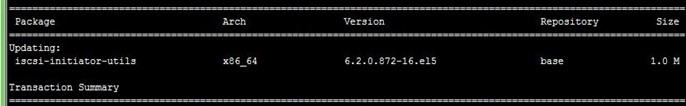

       各节点上分别执行安装iscsi-initiator-utils，当然也可以在Target上通过SSH执行，但那是串行的，不如分别在各节点上分别执行快，如下：

1. [root@node1 ~]# yum install iscsi-initiator-utils

4、认识配置工具

4-1、target端配置工具（tatadm）

       Target端安装scsi-target-util后，提供了相应的管理配置工具tgtadm，可以用target、LUN、用户都进管理，不过因为iSCSI模块工作在内核，tgtadm的配置只在内存中，下次开机重启不会生效，所以可以用过配置文件/etc/tgt/targets.conf来配置，启动时另一个工具tgt-adm会读取该文件。

       tatadm使用语法如下：

1. tgtadm --lld [driver] --op [operation] --mode [mode] [OPTION]...
2.
3. (1)、添加一个新的 target 且其ID为 [id]， 名字为 [name].
4.
5.     --lld [driver] --op new --mode target --tid=[id] --targetname [name]
6.
7. (2)、显示所有或某个特定的target:
8.
9.     --lld [driver] --op show --mode target [--tid=[id]]
10.
11. (3)、向某ID为[id]的设备上添加一个新的LUN，其号码为[lun]，且此设备提供给initiator使用。[path]是某"块设备"的路径，此块设备也可以是raid或lvm设备。lun0已经被系统预留。
12.
13.     --lld [driver] --op new --mode=logicalunit --tid=[id] --lun=[lun] --backing-store [path]
14.
15. (4)、删除ID为[id]的target:
16.
17.     --lld [driver] --op delete --mode target --tid=[id]
18.
19. (5)、删除target [id]中的LUN [lun]：
20.
21.     -lld [driver] --op delete --mode=logicalunit --tid=[id] --lun=[lun]
22.
23. (6)、定义某target的基于主机的访问控制列表，其中，[address]表示允许访问此target的initiator客户端的列表：
24.
25.     --lld [driver] --op bind --mode=target --tid=[id] --initiator-address=[address]
26.
27. (7)、解除target [id]的访问控制列表中[address]的访问控制权限：
28.
29.     --lld [driver] --op unbind --mode=target --tid=[id] --initiator-address=[address]

4-2、Initiator端配置工具（iscsiadm）

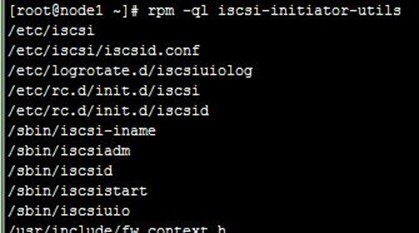

       而Initiator各节点安装iscsi-initiator-utils后，也提供了一些配置管理工具，其中最主要的是iscsiadm 命令，提供了对 iSCSI 目标节点、会话、连接以及发现记录的操作，iscsiadm使用语法如下：

1. iscsiadm
2. -m, 同 --mode, 其选项有 discovery, node, fw（启动值）, host, iface（iSCSI 接口）和 session。
3. -I，同 --interface, 表示接口。
4. -o, 同 --op, 可实现对数据库的操作，其选项有 new, delete, update 和 show。
5. -n, 同 --name, 指定其数据记录里的名字。
6. -t, 同 --type, 其选项有 sendtargets（st), fw 和 isns, 仅在 -m 模式为 discovery 时有效。
7. -p, 同 --portal, 指定其目标主机的 IP 地址和端口，默认端口为 3260。
8. -L, 同 --loginall，其选项有 all，manual 和 automatic，指定其登录会话时的类型。
9. -T, 同 --targetname，表示其目标名字。
10. -v, 同 --value，通常在 --op=update 时指定其值。

5、配置target端

5-1、创建分区当作LUN

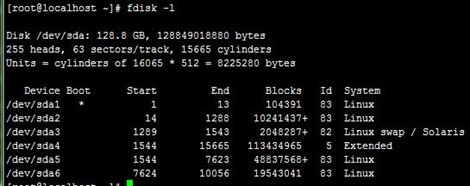

       按上面的资源分配，在target端创建两个分区/dev/sda5和/dev/sda6，分别当作LUN，注意这时并不需要格式化文件系统，因为文件系统不在target端，过程如下：

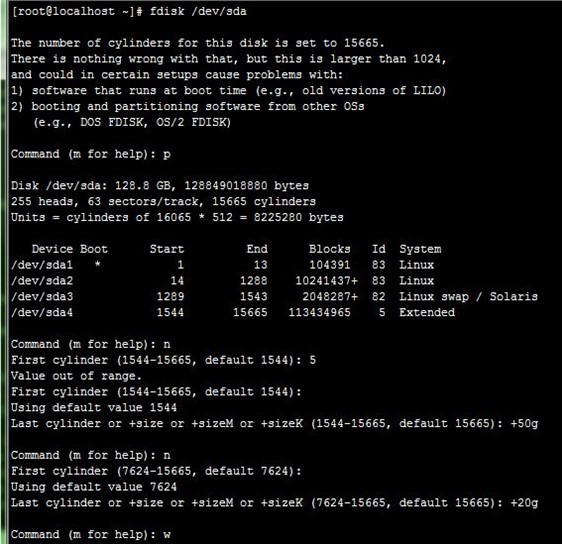

1. [root@localhost ~]# fdisk /dev/sda
2. [root@localhost ~]# partprobe /dev/sda
3. [root@localhost ~]# fdisk -l

5-2、启动tgtd服务

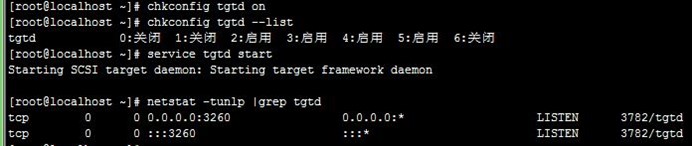

       启动target端的tgtd服务，并配置开机启动，查看网络连接情况，可以看到tgtd监听了tcp的3260端口，如下：

1. [root@localhost ~]# chkconfig tgtd on
2. [root@localhost ~]# chkconfig tgtd --list
3. [root@localhost ~]# service tgtd start
4. [root@localhost ~]# netstat -tunlp |grep tgtd

5-3、创建target及LUN,并绑定网络

       先创建一个target，ID为1，名称为iqn.2016-10.com.tjiyu:mystore.disk1（全局唯一标识名）；然后给该target绑定网络192.168.18.0/24，也就是对这个网络内的主机可以发现该target；接着给该target创建两个LUN，使用上面创建的两个分区，注意LUN的ID从1开始分配，因为0已经被target控制器占用了，如下：

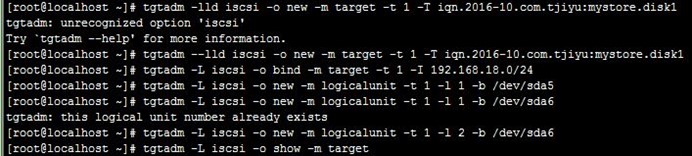

1. [root@localhost ~]# tgtadm --lld iscsi -o new -m target -t 1 -T iqn.2016-10.com.tjiyu:mystore.disk1
2. [root@localhost ~]# tgtadm -L iscsi -o bind -m target -t 1 -I 192.168.18.0/24
3. [root@localhost ~]# tgtadm -L iscsi -o new -m logicalunit -t 1 -l 1 -b /dev/sda5
4. [root@localhost ~]# tgtadm -L iscsi -o new -m logicalunit -t 1 -l 2 -b /dev/sda6

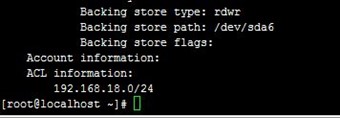

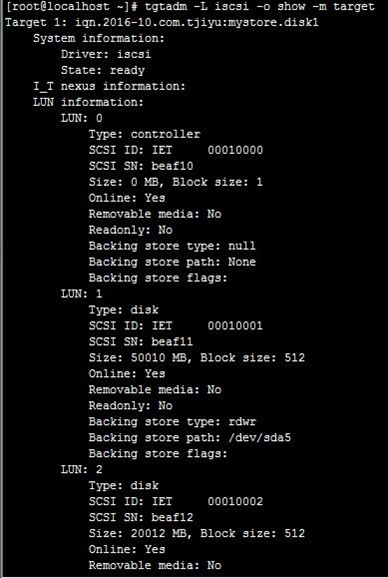

       查看下配置的信息，LUN的0已经被target控制器占用了，如下：

1. [root@localhost ~]# tgtadm -L iscsi -o show -m target

5-4、配置访问用户

       iSCSI可以配置基于IP或基于用户（CHAP）的认证方式，基于IP像上面绑定开放网络就可以了；基于用户除了绑定网络，还需要配置访问用户（如果使用基于用户的认证，必须首先开放基于IP的认证），CHAP是双向的认证机制，我们这里只配置单向的用户认证。

       先创建帐号tjiyu，并为其授予访问上面ID为1的target的权限（绑定），如下：

1. [root@localhost ~]# tgtadm --lld iscsi --op new --mode account --user tjiyu --password 123456
2. [root@localhost ~]# tgtadm --lld iscsi --op bind --mode account --tid 1 --user tjiyu
3. [root@localhost ~]# tgtadm --lld iscsi --op show --mode account

6、配置各initiator节点

6-1、配置initiator名称

       分别在各节点配置initiator名称，名称也是iqn格式的（可以用iscsi-name生成），直接配置在文件/etc/iscsi/initiatorname.iscsi中就好，如下：

1. [root@node1 ~]# vim /etc/iscsi/initiatorname.iscsi
2. [root@node1 ~]# cat /etc/iscsi/initiatorname.iscsi
3. InitiatorName=iqn.2016-10.com.tjiyu:node1_4rs3r3
4. InitiatorAlias=node1

6-2、配置target访问用户

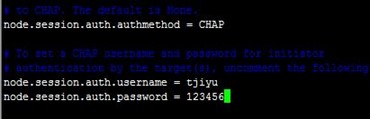

       因为上面在target端创建并绑定了用户tjiyu，所以各Initiator节点需要先开放CHAP认证，并配置该用户信息，initiator配置文件为/etc/iscsi/iscsid.conf，在文件中修改这三项即可，注意，看清楚是哪三项，因为有几个配置相似，过程如下：

1. [root@node1 ~]# vim /etc/iscsi/iscsid.conf

6-3、启动各节点iscsi服务

       各节点执行的命令一样，可以在跳板机上执行，先配置开机启动，然后启动iscsi服务，注意，上面查看安装信息看到还有一个iscsid服务，它会随着iscsi服务一起启动的，如下

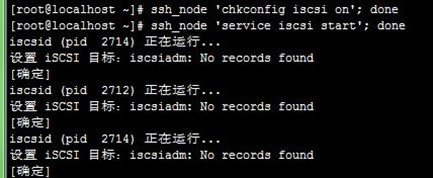

1. [root@localhost ~]# ssh_node 'chkconfig iscsi on'; done
2.
3. [root@localhost ~]# ssh_node 'service iscsi start'; done

6-4、各节点发现target，并登录

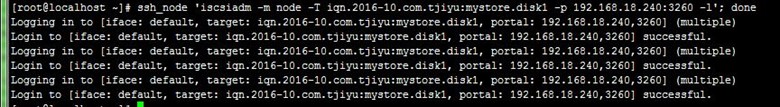

       各节点要使用target的LUN必须先发现，再登录后才能用，发现操作指定target的IP地址，登录需要指定发现的target名称和IP/端口；注意，如果登录不成功，可能是因为上面的配置用户不对，修改正确后需要重启iscsi服务，重新发现target，不然还是登录不了，过程如下，

1. [root@localhost ~]# ssh_node 'iscsiadm -m discovery -t st -p 192.168.18.240'; done
2.
3. [root@localhost ~]# ssh_node 'iscsiadm -m node -T iqn.2016-10.com.tjiyu:mystore.disk1 -p 192.168.18.240:3260 -l'; done

       发现登录成功后，相关信息保存在/var/lib/iscsi/send_targets/目录下，下次启动会自动登录的；

       查看会话相关信息

1. Initiator：[root@node1 ~]# iscsiadm -m session -s
2.
3. Target：[root@localhost ~]# tgtadm --lld iscsi --op show --mode target

7、测试

    Target的两个LUN在initiator端识别为两个磁盘设备，可以在上面进行分区、格式化文件系统等操作，就是本地的磁盘设备一样。不过它们在各节点上的设备名称可能不一样，这里因为开始都是一个硬盘，所有都一样。

7-1、创建分区，并格式化

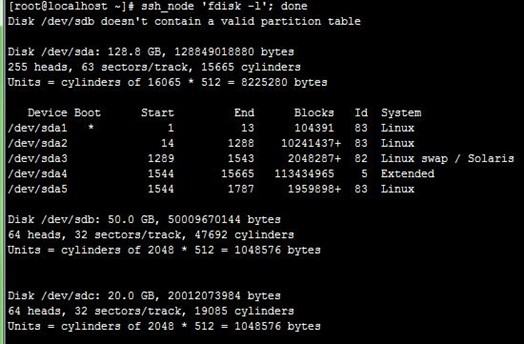

       上面登录成功后，查看各节点的存储空间，发现各节点都多了两个磁盘设备，这两个磁盘设备就是我们上面创建target分区模拟的LUN，一个50G，另一个20G，如下：

1. [root@localhost ~]# ssh_node 'fdisk -l'; done

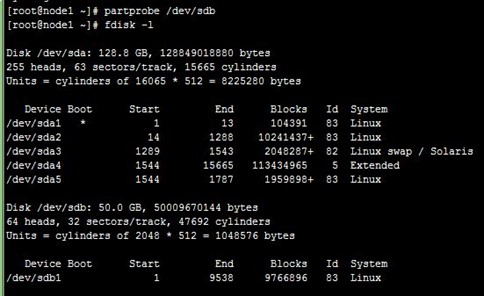

       然后在node1上操作，在50G的/dev/sdb上创建一个10G的分区，并格式化为ext3文件系统，如下：

1. [root@node1 ~]# fdisk /dev/sdb
2. [root@node1 ~]# partprobe /dev/sdb
3. [root@node1 ~]# fdisk –l

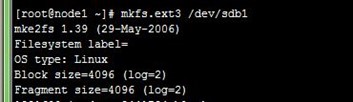

4. [root@node1 ~]# mkfs.ext3 /dev/sdb1

7-2、各节点挂载测试

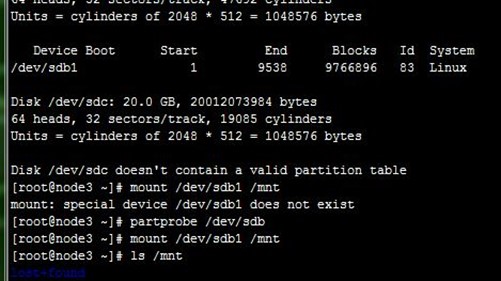

       上面在node1上分区/dev/sdb1后，在另外两个节点上可以查看到分区及创建的文件系统，不过却挂载不上去，需要partprobe /dev/sdb内核识别后才能挂载，在node3上挂载如下：

1. [root@node3 ~]# partprobe /dev/sdb
2.
3. [root@node3 ~]# mount /dev/sdb1 /mnt
4.
5. [root@node3 ~]# ls /mnt

       然后，在node1上复制/etc/fstab进去，然后在node2上也挂载，可以发现复制进去的文件，但在已经挂载的node3上却长时间看不到复制进去的文件，重新挂载后才能看到，如下：

       这说明多个节点同时挂载后，一个节点的操作和另外节点不是实时同步的，是在内存中有缓存的，所以这样用同时操作一个文件很可能会发生成崩溃，待后面解决。

8、删除操作及target端文件配置

8-1、删除各节点登录信息

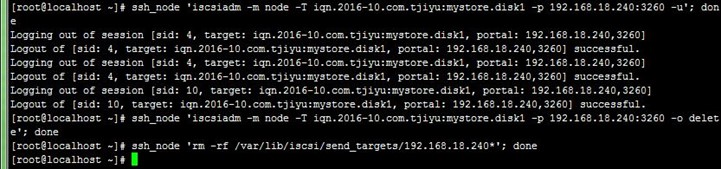

       先使各节点登出，然后再删除发现的的信息，最后把残留的目录也删除，过程如下：

1. [root@localhost ~]# ssh_node 'iscsiadm -m node -T iqn.2016-10.com.tjiyu:mystore.disk1 -p 192.168.18.240:3260 -u'; done
2. [root@localhost ~]# ssh_node 'iscsiadm -m node -T iqn.2016-10.com.tjiyu:mystore.disk1 -p 192.168.18.240:3260 -o delete'; done
3. [root@localhost ~]# ssh_node 'rm -rf /var/lib/iscsi/send_targets/192.168.18.240*'; done

8-2、删除target端配置

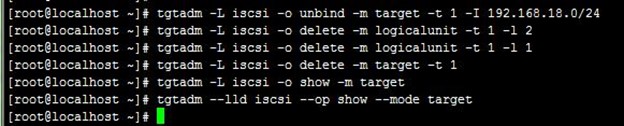

       先解除绑定，再删除LUN，最后删除target，过程如下：

1. [root@localhost ~]# tgtadm -L iscsi -o unbind -m target -t 1 -I 192.168.18.0/24
2. [root@localhost ~]# tgtadm -L iscsi -o delete -m logicalunit -t 1 -l 2
3. [root@localhost ~]# tgtadm -L iscsi -o delete -m logicalunit -t 1 -l 1
4. [root@localhost ~]# tgtadm -L iscsi -o delete -m target -t 1
5. [root@localhost ~]# tgtadm -L iscsi -o show -m target

8-3、文件配置target信息

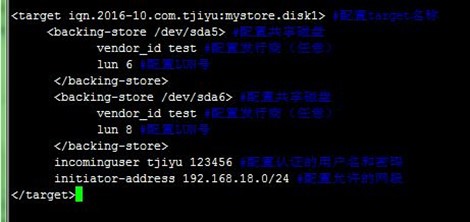

       上面我们说过tgtadm配置的信息，重启后会失效，需要通过/etc/tgt//targets.conf配置文件来配置才不会；该配置文件里有很多样例，如配置不使用缓存等，配置信息如下：

[plain]  view plain  copy

1. <target iqn.2016-10.com.tjiyu:mystore.disk1> #配置target名称
2.
3.     <backing-store /dev/sda5> #配置共享磁盘
4.
5.         vendor_id test #配置发行商（任意）
6.
7.         lun 6 #配置LUN号
8.
9.     </backing-store>
10.
11.     <backing-store /dev/sda6> #配置共享磁盘
12.
13.         vendor_id test #配置发行商（任意）
14.
15.         lun 8 #配置LUN号
16.
17.     </backing-store>
18.
19.     incominguser tjiyu 123456 #配置认证的用户名和密码
20.
21.     initiator-address 192.168.18.0/24 #配置允许的网段
22.
23. </target>

       过程如下：

[plain]  view plain  copy

1. [root@localhost ~]# vim /etc/tgt//targets.conf
2.
3. [root@localhost ~]# service tgtd restart
4.

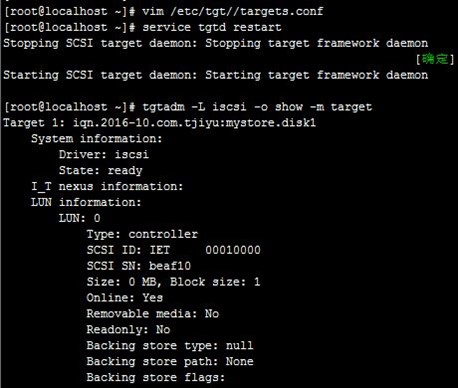

5. [root@localhost ~]# tgtadm -L iscsi -o show -m target

8-4、各节点重新发现并登录

       和上面6-4一样，各节点重新发现target，并登录，如下：

[plain]  view plain  copy

1. [root@localhost ~]# ssh_node 'iscsiadm -m discovery -t st -p 192.168.18.240'; done
2.
3. [root@localhost ~]# ssh_node 'iscsiadm -m node -T iqn.2016-10.com.tjiyu:mystore.disk1 -p 192.168.18.240:3260 -l'; done

       然后在node1上查看，可以看到前面测试格式化的分区还在，不过从/dev/sdb1变为了/dev/sdc1，重新挂载，发现复制进去的文件也还在，如下：





       到这里，配置iSCSI应用就可以正常运行了，关于测试中发现的共享存储带来的问题，待后面解决，后面将在本文件的基础上进行集群文件系统gfs2及clvm的相关配置……
