VLAN间的通信方式有三种:路由器多物理接口,独臂路由,三层交换机。
此仅介绍第一种:路由器多物理接口
一、路由器的物理接口实现VLAN之间的通信
实现方法:通过在路由器上为每个 VLAN 配置一个独立的物理接口,实现 VLAN 间的通信。每个物理接口连接到交换机的一个 access/trunk 端口,并分配一个 IP 地址作为该 VLAN 的网关。(路由器连接到交换机的接口既可以设置为trunk类型,也可以设置成access类型,虽然trunk 类型接口允许多个 VLAN 的流量通过,但在多物理接口路由中,每个路由器接口通常只连接到一个 VLAN,因此也可以配置为 access 类型。)
配置思路:
-
在交换机上,将连接到路由器的每个物理接口配置为 access/trunk 类型,并允许相关 VLAN 的帧通过。
-
在路由器上,为每个物理接口分配一个 IP 地址,并配置相应的 VLAN。
二、开始配置

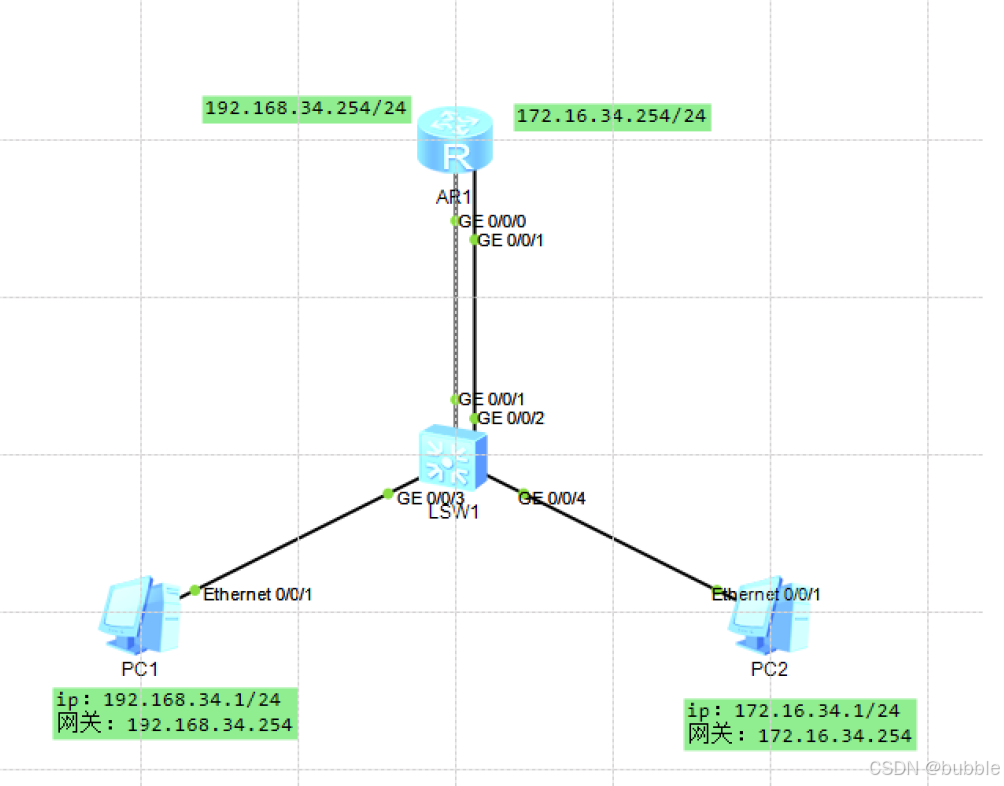

1.设计一个简单的网络拓扑图
将PC 机的IP地址,子网掩码,网关等信息配置好
PC1 IP:192.168.34.1 ;子网掩码:255.255.255.0 ;网关:192.168.34.254
PC2 IP:172.16.34.1 ;子网掩码:255.255.255.0 ;网关:172.16.34.254
2.交换机上配置

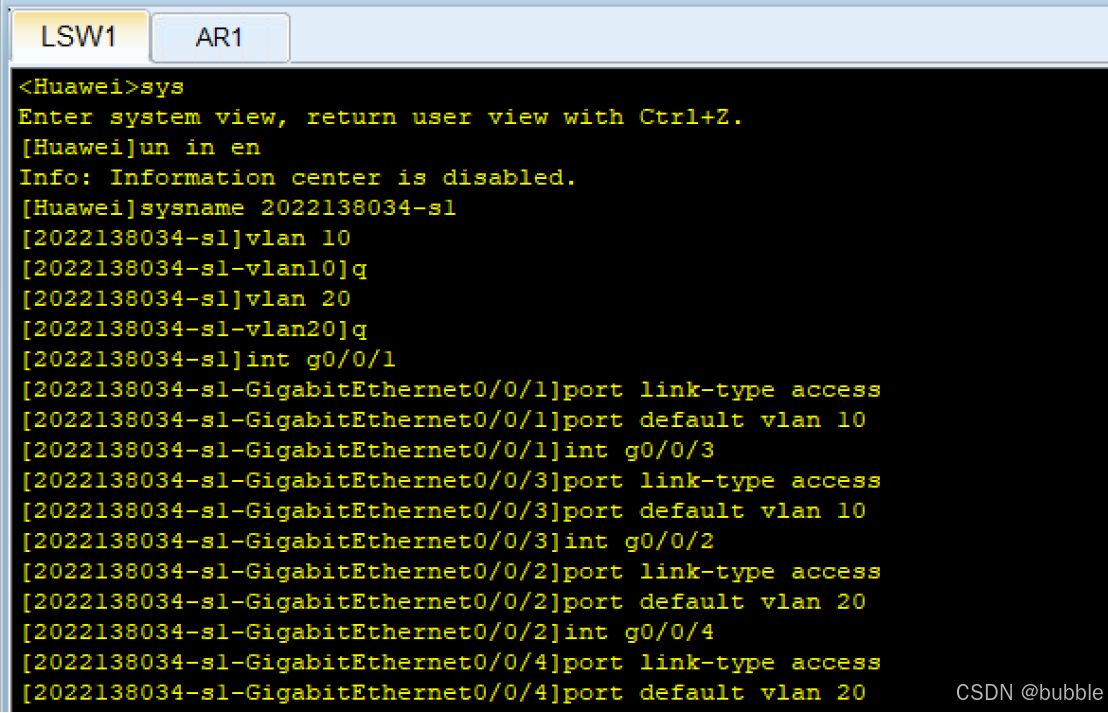

创建VLAN 10和VLAN 20,把g0/0/1和g0/0/3接口划分到VLAN 10
g0/0/2和g0/0/4接口划分到VLAN 20
vlan 10
vlan 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/3
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/4
port link-type access
port default vlan 20

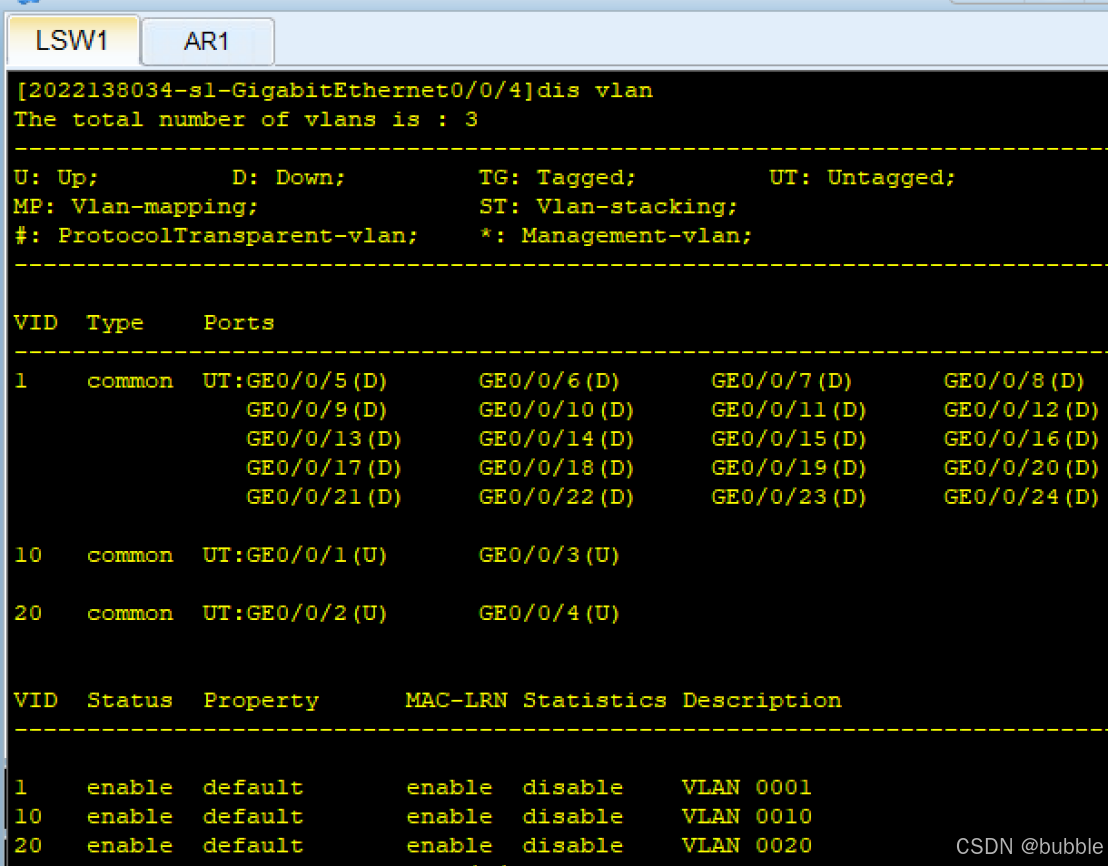

配置好之后,可以查看一下VLAN划分情况,检查有没有出现错误
配置好之后,可以在两台PC机上互相ping以下对方的ip地址,发现是ping不通的,因为双方主机不在同一个网段和同一个vlan内,要想实现数据包的三层转发,需要配置好相关的网段的网关,借助路由器来实现数据的三层转发。这时候引入学习一个新设备:路由器。路由器的主要作用是在不同网络之间转发数据包,实现网络之间的互联互通。
3.在路由器上配置

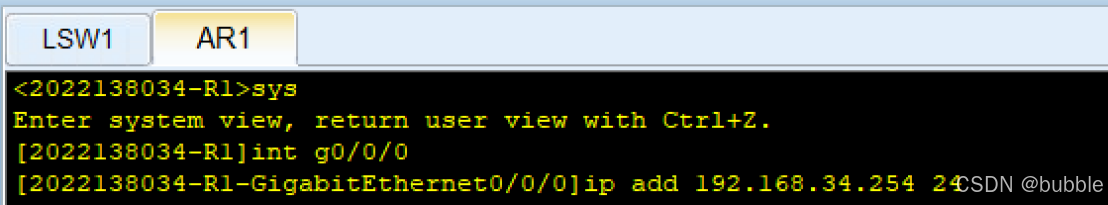

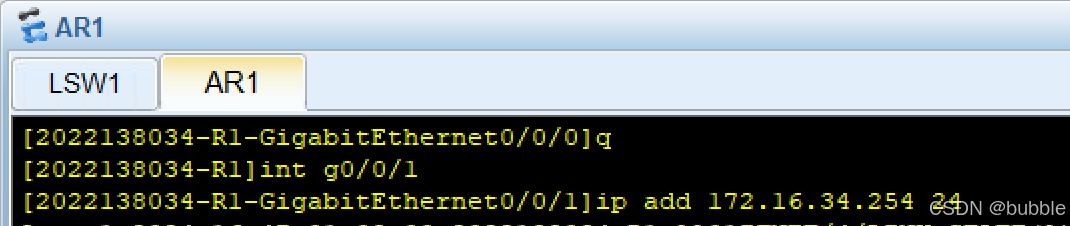

在路由器g0/0/0和g0/0/1接口分别配置好各自网关
int g0/0/0
ip add 192.168.34.254 24
int g0/0/1
ip add 172.16.34.254 24

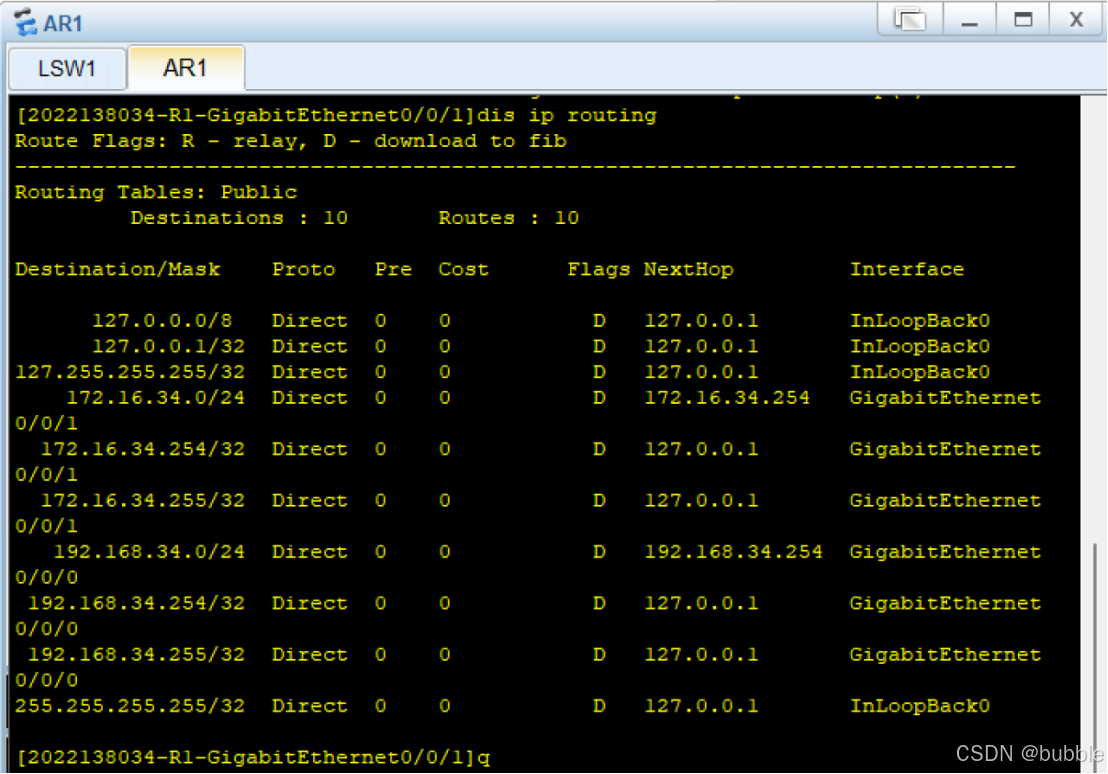

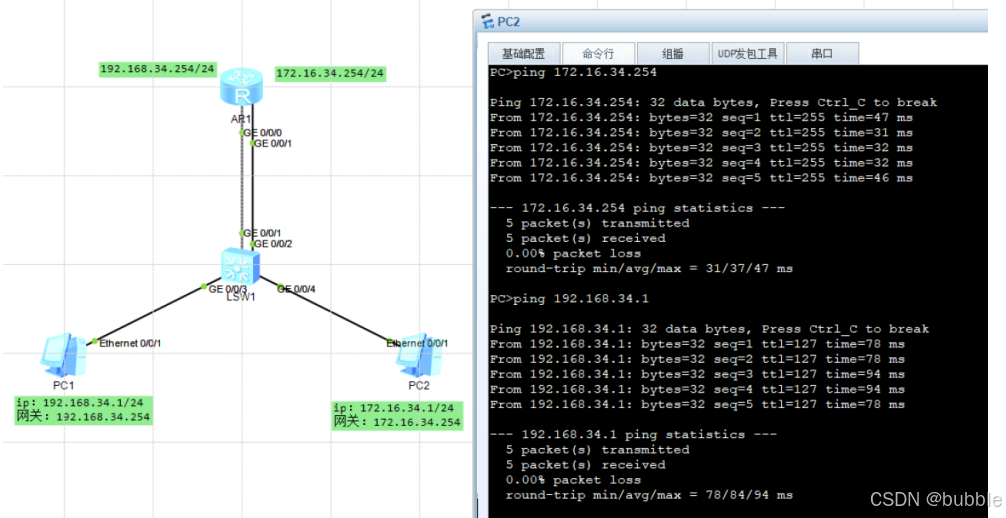

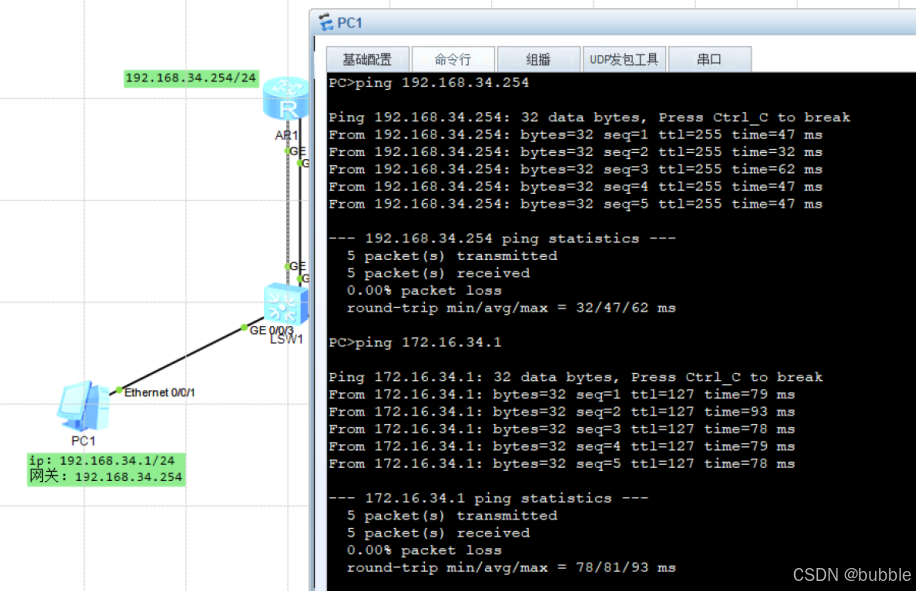

可以用display ip routing查看路由表,路由表包含了本路由器学习到的路由信息,接口和下一跳地址,查看路由表,嗯嗯,理论上PC1和PC2是可以ping通了。测试一下:可以互通!
三、总结
利用路由器的物理接口实现VLAN之间的通信,原理过程:
PC1发送一个无标签帧送往交换机的接口g/0/0/3,接口g/0/0/3收到无标签帧之后,打上vlan10标签,vlan数据包从同为vlan10的交换机接口g/0/0/1接口送出,并分离vlan10的标签,路由器R1收到该数据包之后,根据数据包的目标IP地址,并在自身路由表进行匹配,最终分配到路由器g/0/0/1接口送出,交换机的g/0/0/2接口收到一个无标签的数据包,因为这个数据包打上vlan20的标签后,转发到交换机的g/0/0/4接口,PC2收到请求。
这种通信方式适用于VLAN数量较少的场景,配置和维护起来都比较简单,但是设备使用成本较高,每个VLAN都需要一个物理接口和链路,因物理接口数量有限导致其可扩展性也比较差。
本次学习到此结束,下次配置独臂路由实现VLAN间的通信。
