GP2Y1014AU0F粉尘传感器

GP2Y1014AU0F粉尘传感器

概述

GP2Y1014AU0F粉尘传感器是由夏普公司生产的一款光学灰尘传感器

组成

工作原理

传感器中心有一个圆形的洞，空气可以自由流过。

基本参数

重要参数

• 供电电压：5~7V
• 消耗电流：最大20mA
• 清洁空气中的电压值：0.9V
• 最小粒子检出值：0.7μm
• 灵敏度：0.5V/(mg/m³)

其他参数

• 工作温度：-10~65℃（该温度下可正常工作）
• 存储温度：-20~85℃（该温度下传感器参数不改变）
• 使用寿命：5年
• 尺寸大小：46mm×30mm×17.6mm
• 重量大小：15g

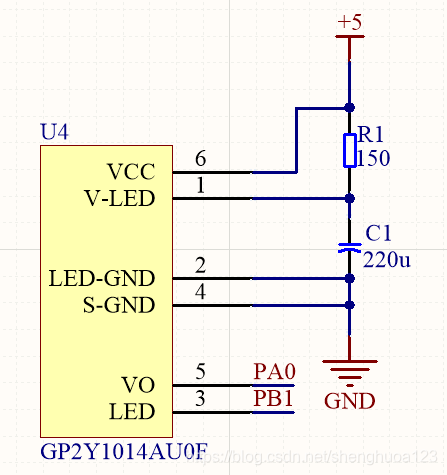

电路连接

程序设计

gp2y1014au0f.c

#include "gp2y1014au0f.h"
#include "delay.h"

/*初始化ADC*/
void  Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB |RCC_APB2Periph_ADC1	, ENABLE );	  //使能ADC1通道时钟


	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	//PA1 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//PB1 作为脉冲输出引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GP2Y_High;

	ADC_DeInit(ADC1);  //复位ADC1,将外设 ADC1 的全部寄存器重设为缺省值

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//ADC工作模式:ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;	//模数转换工作在单通道模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;	//模数转换工作在单次转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//转换由软件而不是外部触发启动
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//ADC数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器


	ADC_Cmd(ADC1, ENABLE);	//使能指定的ADC1

	ADC_ResetCalibration(ADC1);	//使能复位校准

	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束

	ADC_StartCalibration(ADC1);	 //开启AD校准

	while(ADC_GetCalibrationStatus(ADC1));	 	//等待校准结束

	//	ADC_SoftwareStartConvCmd(ADC1, ENABLE);	//使能指定的ADC1的软件转换启动功能
}
//获得ADC值
//ch:通道值 0~3
u16 Get_Adc(u8 ch)
{
  	//设置指定ADC的规则组通道，一个序列，采样时间
	ADC_RegularChannelConfig(ADC1, ch, 0, ADC_SampleTime_239Cycles5 );	//ADC1,ADC通道,采样时间为239.5周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束

	return ADC_GetConversionValue(ADC1);		//返回最近一次ADC1规则组的转换结果
}

float GetGP2Y(void)
{
    u32 AD_PM;
	  double pm;
    GP2Y_Low;
    delay_us(280);
    AD_PM = Get_Adc(ADC_Channel_0);	//PA0
    delay_us(40);
    GP2Y_High;
    delay_us(9680);
    pm = 0.17*AD_PM-0.1; //转换公式
    //printf("%f\n",pm);
	return pm;
}

u16 Get_GP2Y_Average(u8 times)
{
	u32 pm_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		pm_val+=GetGP2Y();
		delay_ms(5);
	}
	return pm_val/times;
}

gp2y1014au0f.h

#ifndef __GP2Y1014AU0F_H
#define __GP2Y1014AU0F_H
#include "sys.h"

#define GP2Y_High GPIO_SetBits(GPIOB,GPIO_Pin_1);
#define GP2Y_Low  GPIO_ResetBits(GPIOB,GPIO_Pin_1);

float GetGP2Y(void);
void Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_GP2Y_Average(u8 times);

#endif
