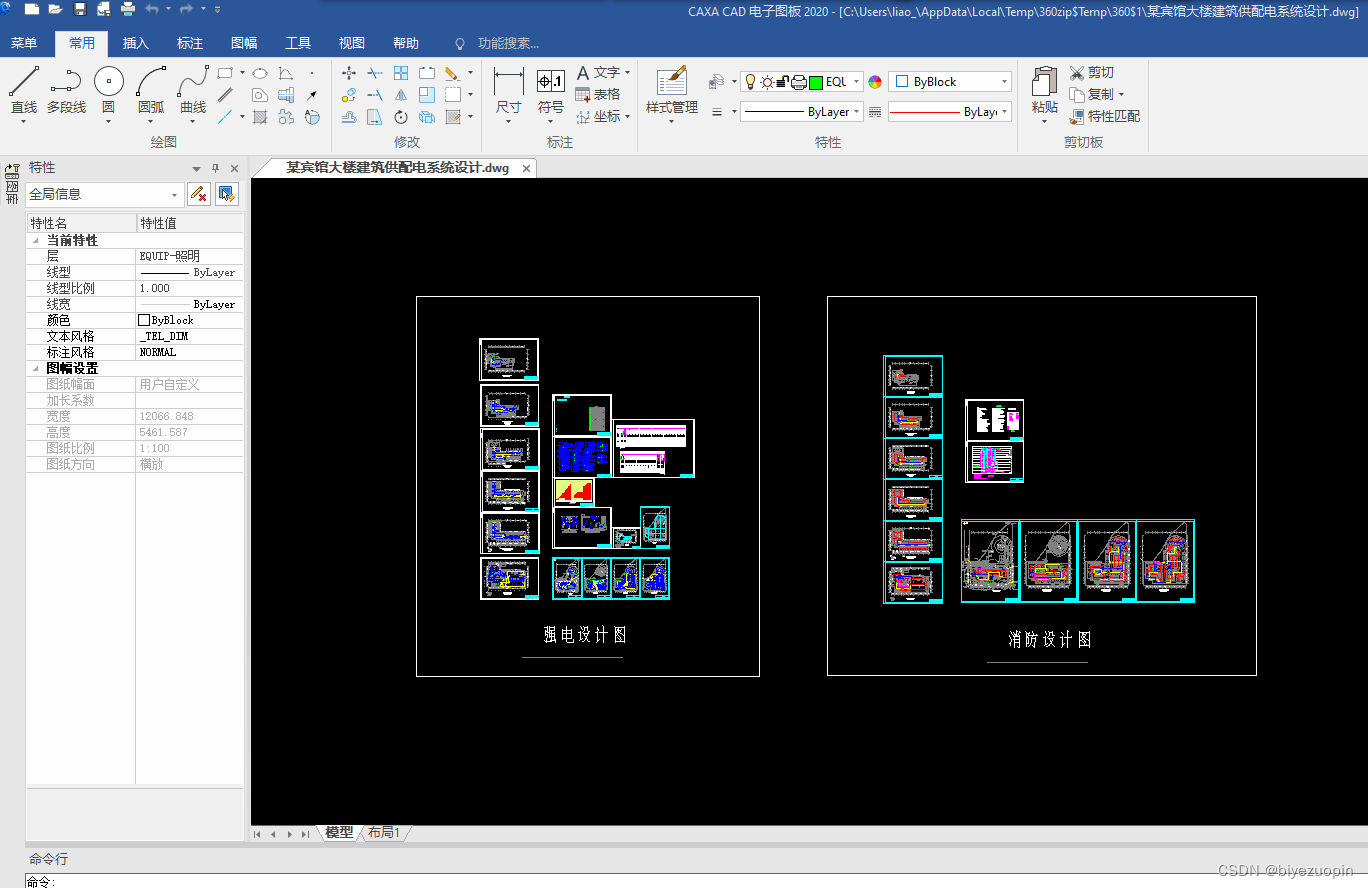

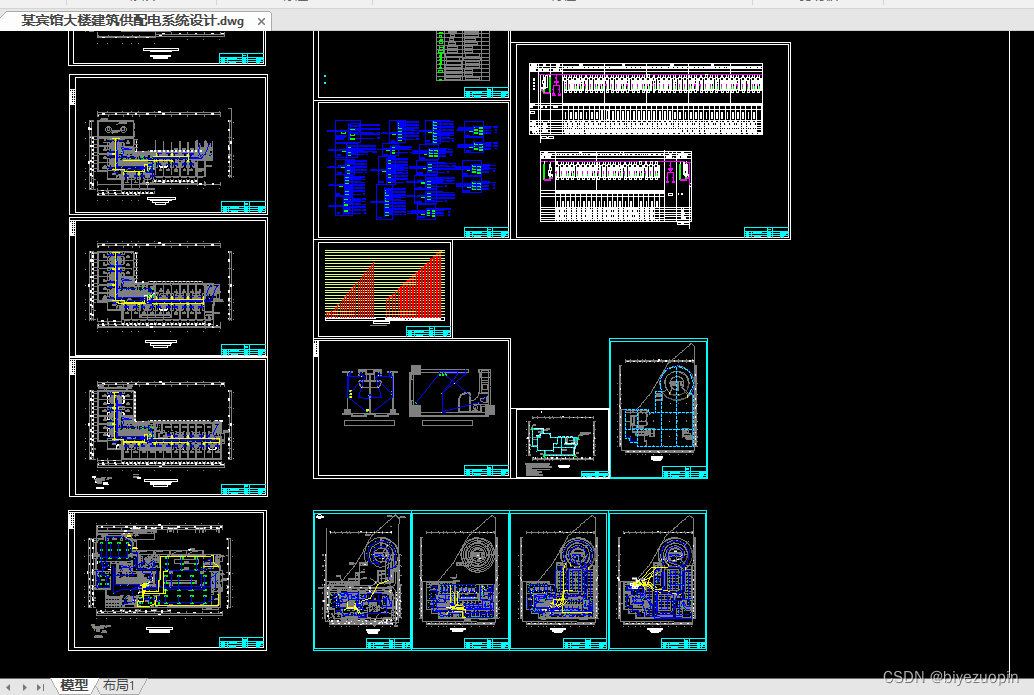

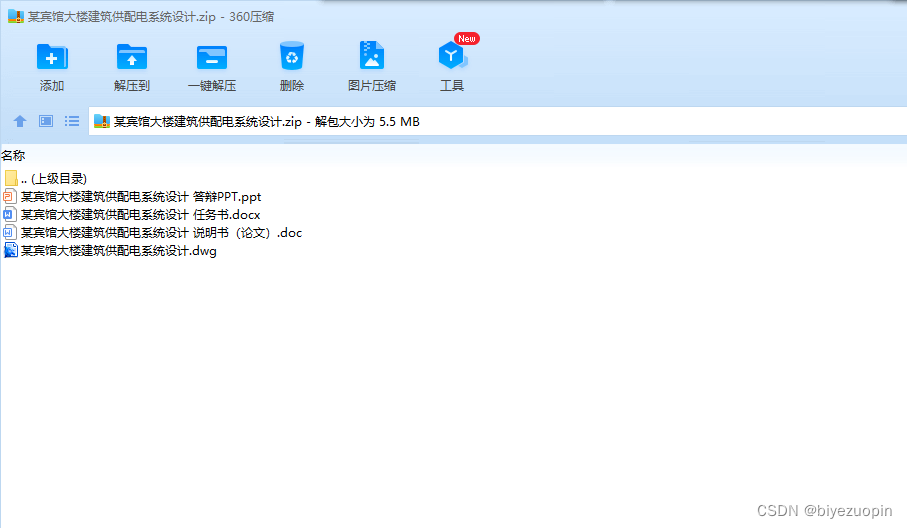

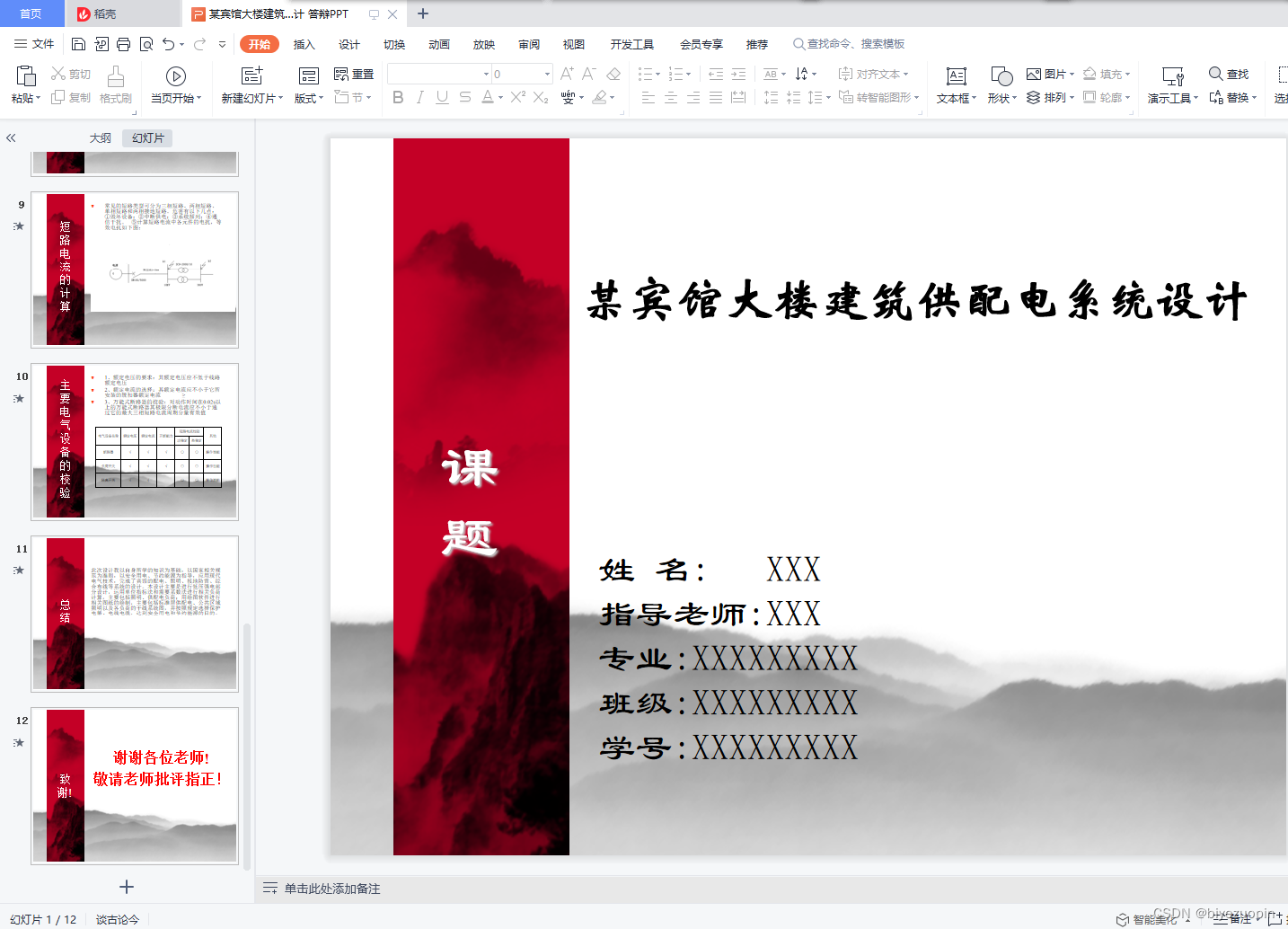

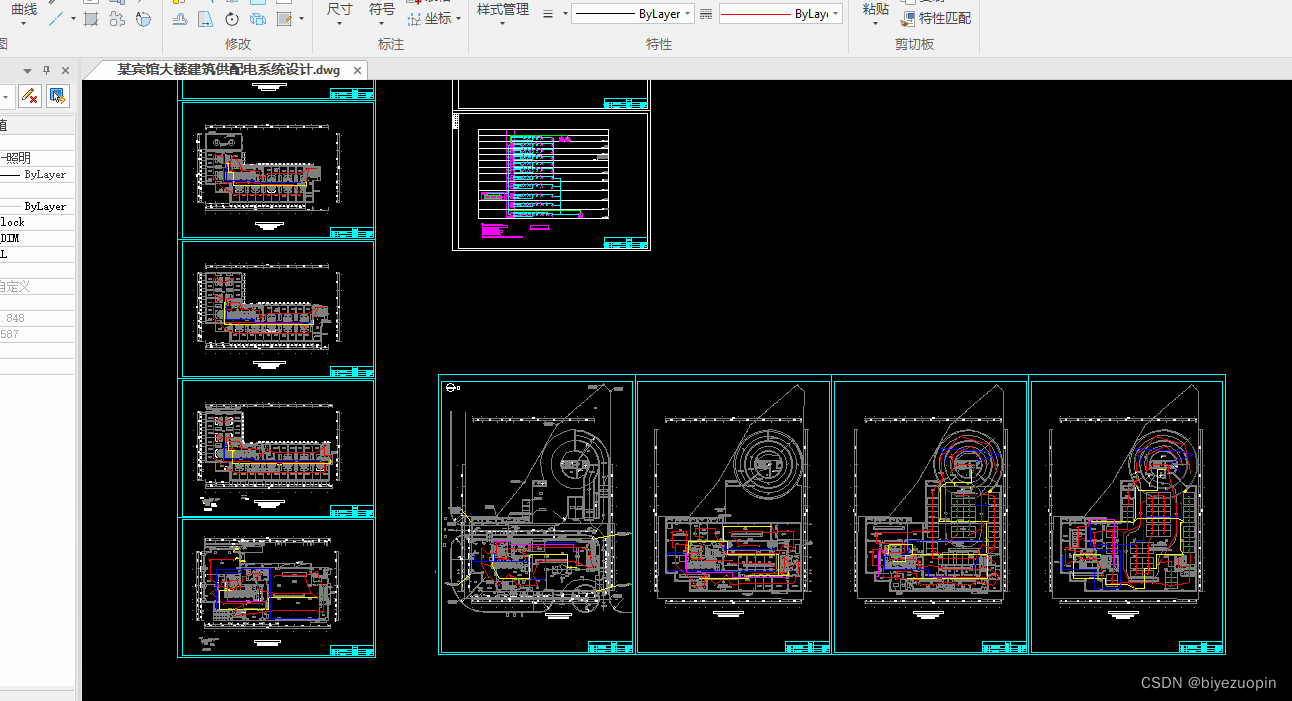

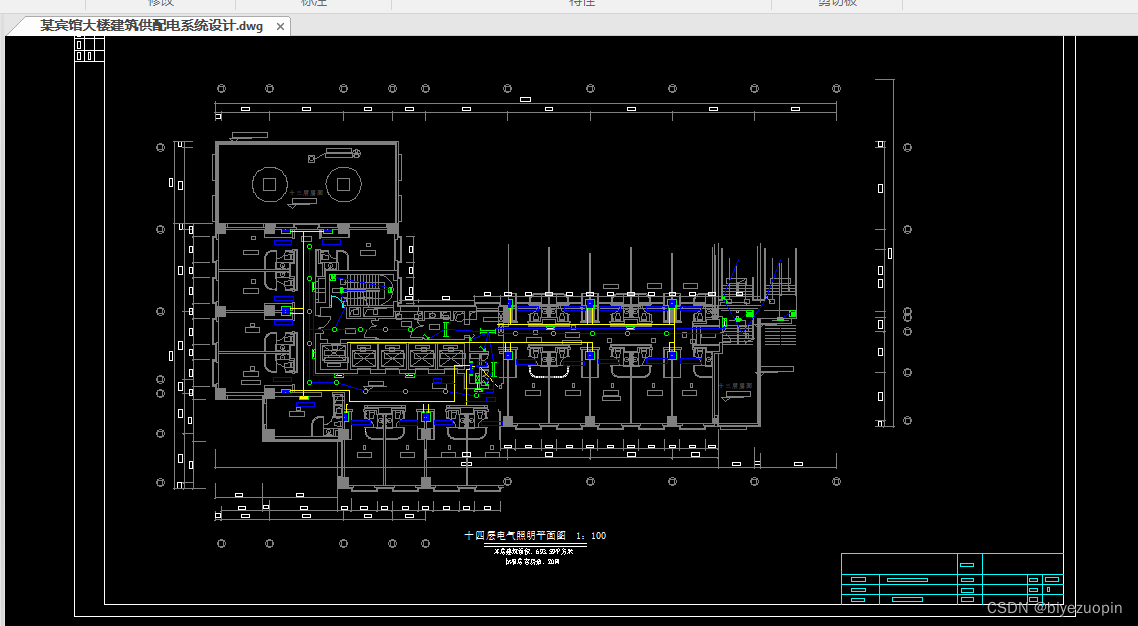

某宾馆大楼建筑供配电系统设计（任务书+说明书+答辩PPT+CAD图纸）

目 录
摘 要 I
前 言 1
第一章 概述 2
1.1建筑电气 2
1.2建筑电气设计的组成 2

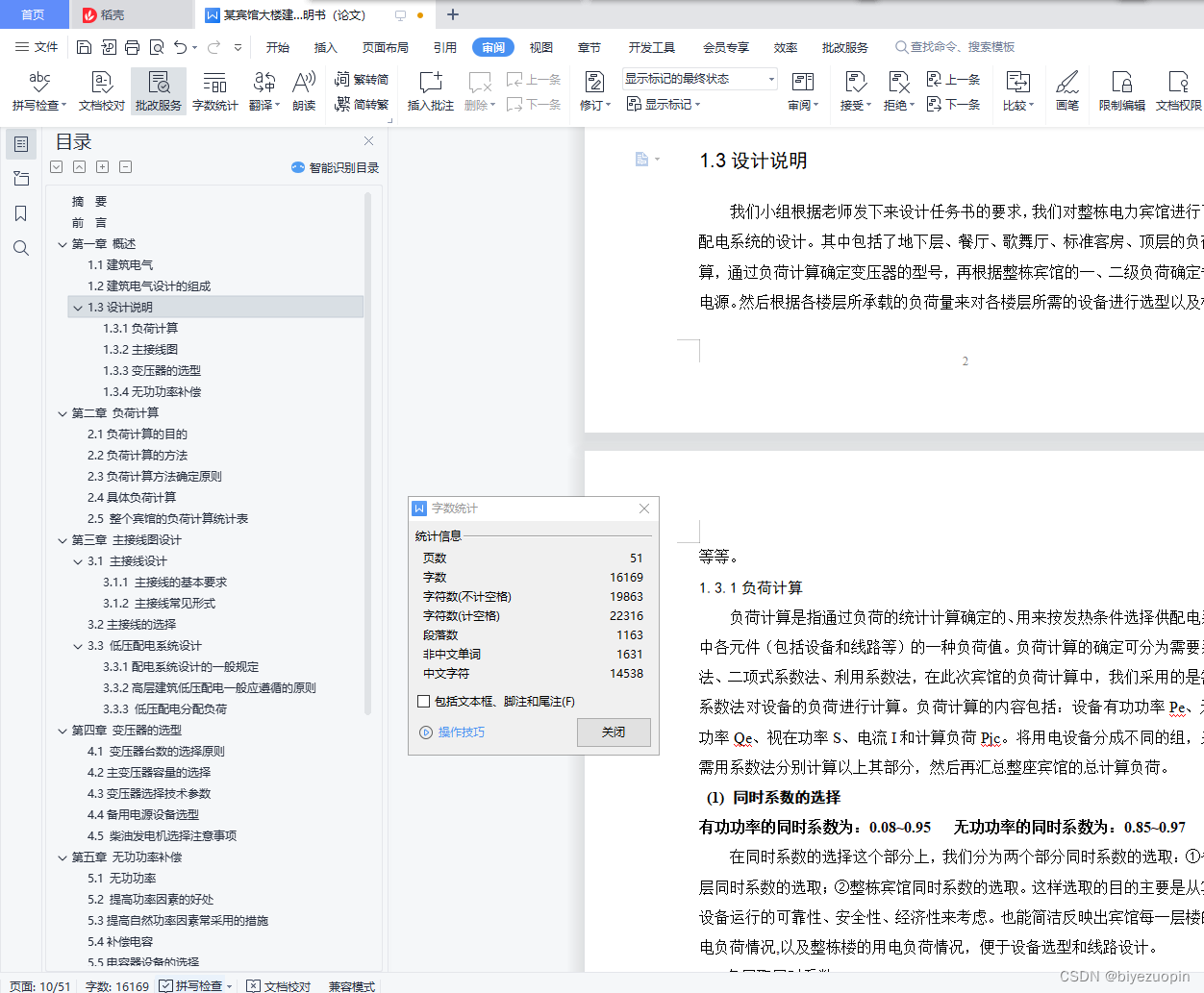

1.3设计说明 2
1.3.1负荷计算 3
1.3.2主接线图 5
1.3.3变压器的选型 5
1.3.4无功功率补偿 5
第二章 负荷计算 7
2.1负荷计算的目的 7
2.2负荷计算的方法 7
2.3负荷计算方法确定原则 7
2.4具体负荷计算 7
2.5 整个宾馆的负荷计算统计表 15
第三章 主接线图设计 16
3.1 主接线设计 16
3.1.1 主接线的基本要求 16
3.1.2 主接线常见形式 16
3.2主接线的选择 18
3.3 低压配电系统设计 19
3.3.1 配电系统设计的一般规定 19
3.3.2 高层建筑低压配电一般应遵循的原则 19
3.3.3 低压配电分配负荷 20

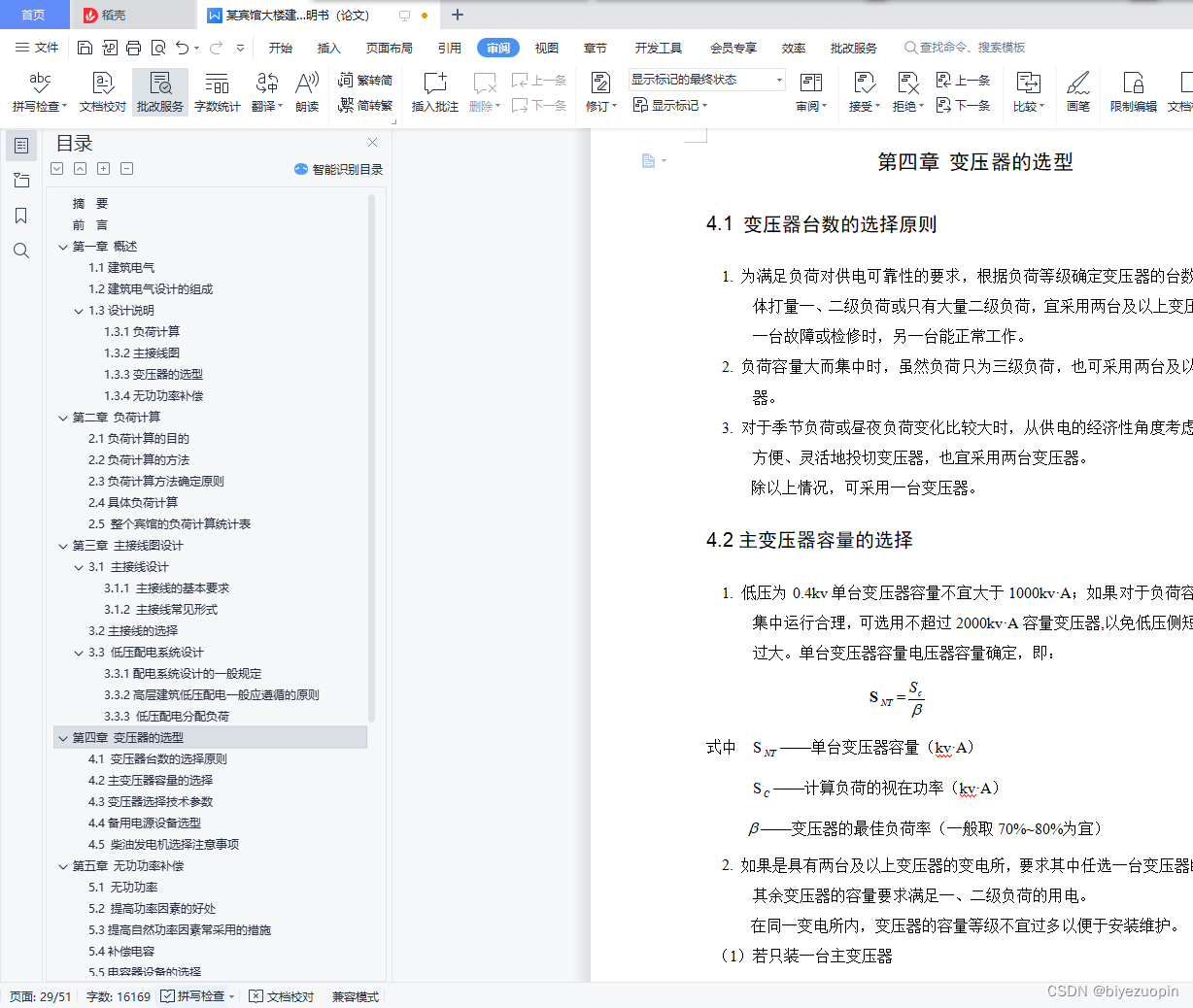

第四章 变压器的选型 21
4.1 变压器台数的选择原则 21
4.2主变压器容量的选择 21
4.3变压器选择技术参数 22
4.4备用电源设备选型 23
4.5 柴油发电机选择注意事项 24

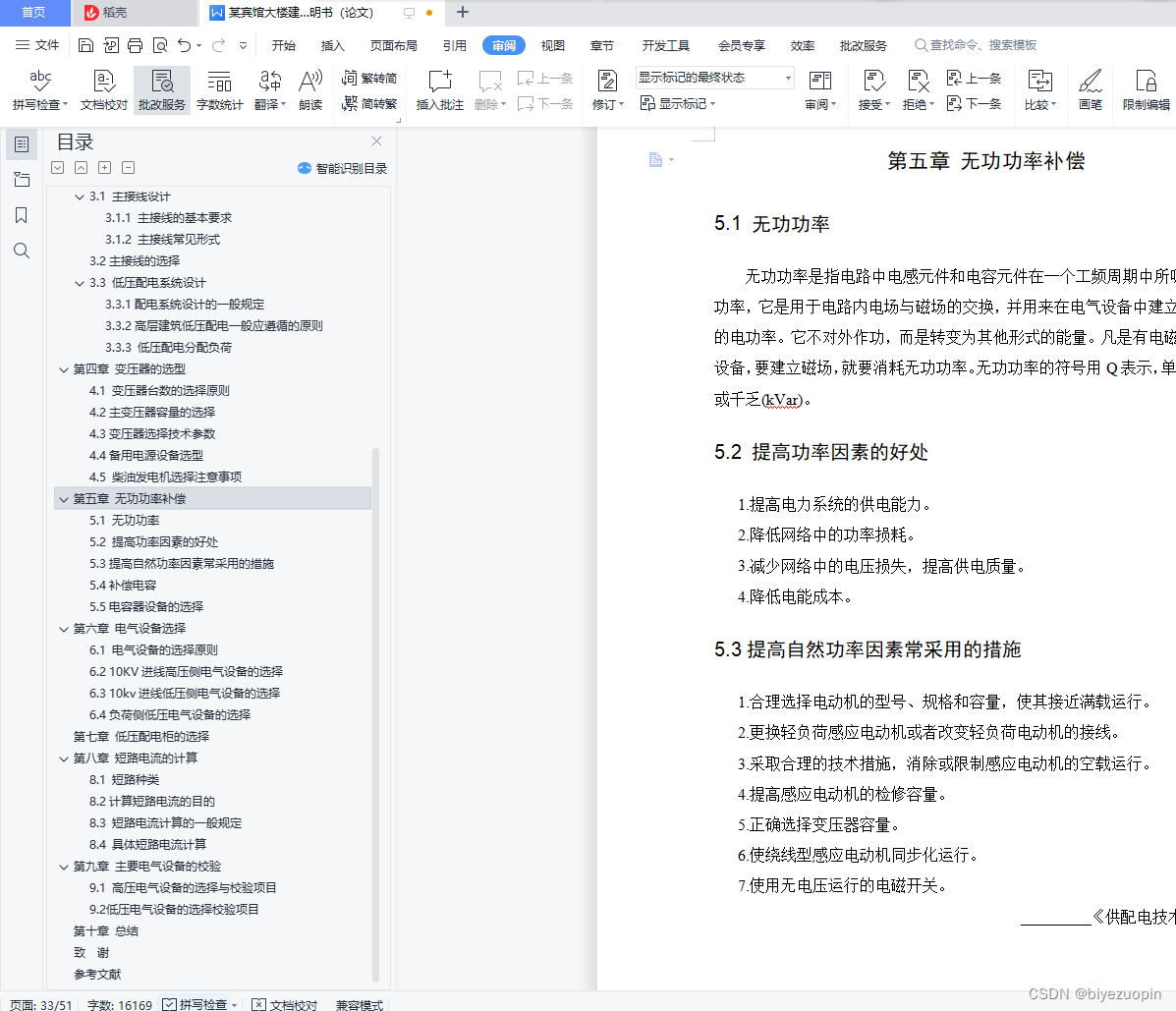

第五章 无功功率补偿 25
5.1 无功功率 25
5.2 提高功率因素的好处 25
5.3提高自然功率因素常采用的措施 25
5.4补偿电容 26
5.5电容器设备的选择 26

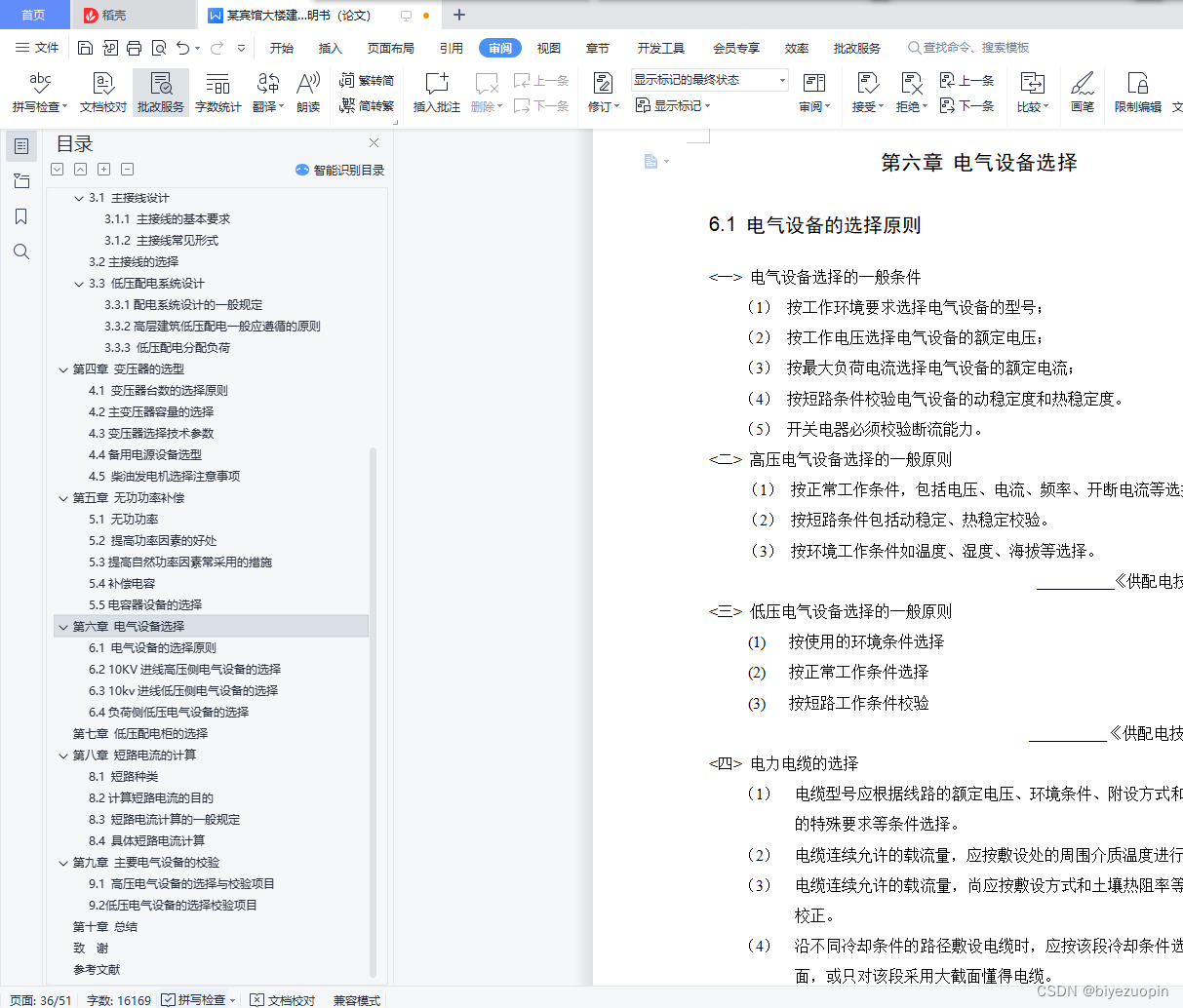

第六章 电气设备选择 28
6.1 电气设备的选择原则 28
6.2 10KV进线高压侧电气设备的选择 29
6.3 10kv进线低压侧电气设备的选择 29
6.4负荷侧低压电气设备的选择 30
第七章 低压配电柜的选择 31

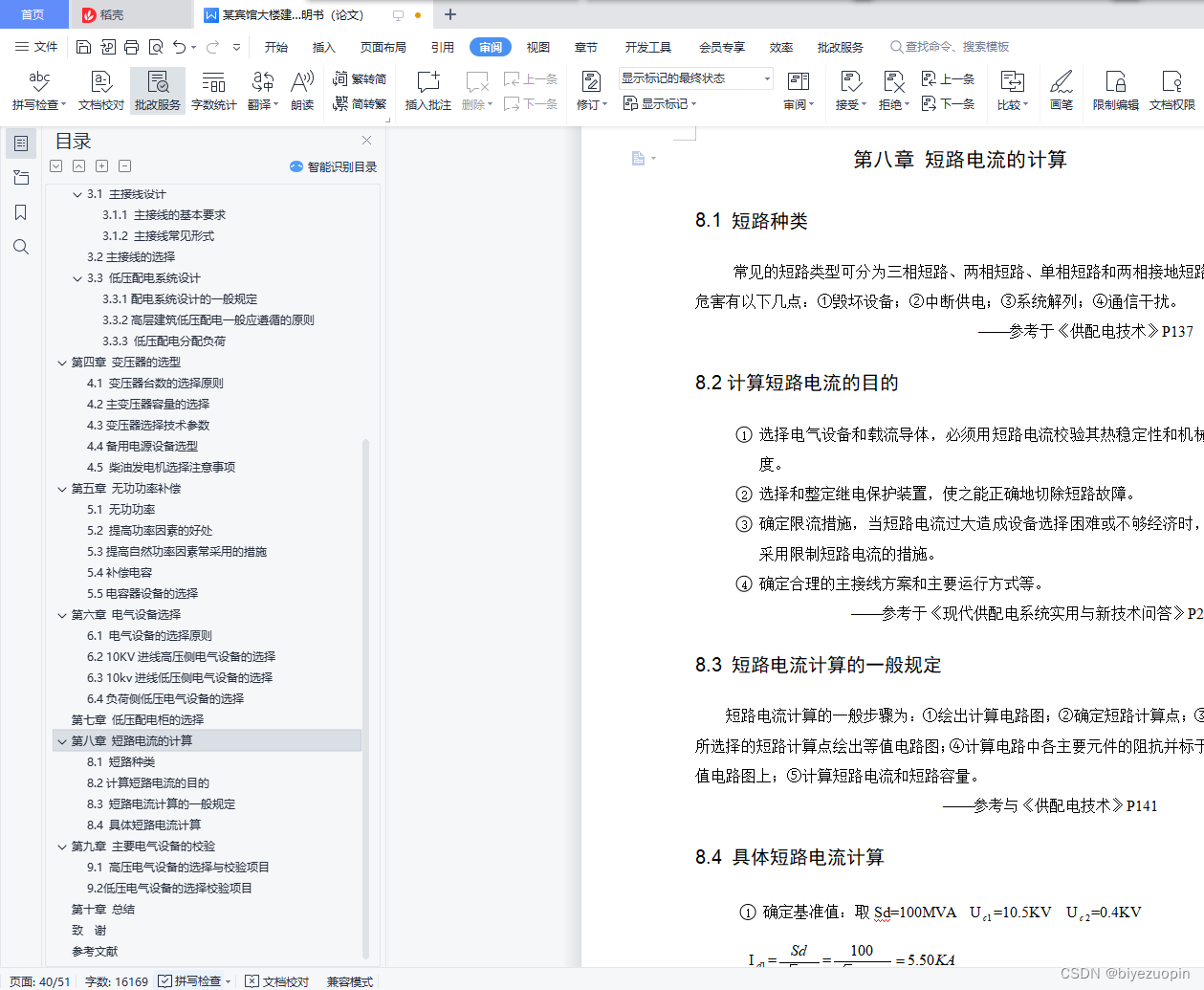

第八章 短路电流的计算 32
8.1 短路种类 32
8.2计算短路电流的目的 32
8.3 短路电流计算的一般规定 32
8.4 具体短路电流计算 32
第九章 主要电气设备的校验 35
9.1 高压电气设备的选择与校验项目 35
9.2 低压电气设备的选择校验项目 36
第十章 总结 41
致 谢 42
参考文献 43
第三章 主接线图设计
3.1 主接线设计
3.1.1 主接线的基本要求
（1）可靠性：满足用电负荷特别是其中一、二级负荷对供电可靠性的要求。
（2）灵活性：能适应各种不同的运行方式，便于操作和检修，负荷的发展留有余地。
（3）安全性：符合国家标准及有关技术规范的要求，能充分保证人身和设备的安全。
（4）经济性：在满足以上要求的前提下，主接线应力求简洁，工程投资少，运行费用低。
3.1.2 主接线常见形式
主接线的方式：①单母线接线；②单母线分段接线；③双母线接线。
方案一：单母线接线

优点：接线简单清醒、设备少、操作方便、便于扩建和采用成套配电装置。
缺点：不够灵活可靠，任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电。单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。

适用范围：一般只适用于一台发电机或一台主变压器；6~10KV配电装置的出线回路数不超过5回。
方案二：单母线分段接线

优点：（1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。
（2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。
缺点：（1）当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。
（2）当出线为双回路时，常使架空线路出现交叉跨越。（3）扩建时需向两个方向均衡扩建。
适用范围：6~10KV配电装置的出线回路数为6回及以上时。
方案三：双母线接线

优点：（1）供电可靠。通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断。
（2）调度灵活。各个电源和各回路负荷可以任意分配到某一组母线上。

（3）扩建方便。向双母线的左右任何一个方向扩建，均不影响两组母线的电源和负荷均匀分配。
（4）便于试验。当个别回路需要单独进行试验时，可将该回路分开，单独接至一组母线上。
缺点：（1）造价高。增加一组母线和使每回路就需要增加一组母线隔离开关。
（2）当母线故障或检修时，隔离开关作为倒换操作电器，容易误操作。为了避免隔离 开关误操作，需在隔离开关和断路器之间装设连锁装置。
适用范围：当出线回路数或母线上电源较多、输送和穿越功率较大、母线故障后要求迅速恢复供电、母线或母线设备检修时不允许影响对用户的供电、系统运行调度对接线的灵活性有一定要求时采用。6~10KV配电装置，当短路电流较大、出线需要带电抗器时。
3.2主接线的选择
电力宾馆有部分是一级和二级负荷，对供电的可靠性要求相对较高，单母线接线不能满足的要求，但是双母线接线隔离开关作为倒换操作电器，容易误操作，且成本高，比较三个方案，方案二，单母线分段接线既有较好的可靠性、灵活性，还比较经济，在加上备用电源的配合，基本可以满足电力宾馆的要求。所以本设计选用的更符合电力宾馆实际情况的方案二单母线分段主接线方式。
宾馆采用的是单母线断路器分段。因为在具有两路电源进线时，采用单母线分段接线，可对一、二级负荷供电，特别是装设了备用电源自动投入装置后，更加提高了单母线用断路器分段接线的供电可靠性；用断路器分段时，除仍具有可分段检修母线或母线隔离开关外，还可在母线或母线隔离开关发生故障时，母线分段断路器和进线断路器可同时自动断开，以保证非故障部分连续供电。
优点：供电可靠性较高，操作灵活，除母线故障和检修外，可对用户连续供电。
缺点：母线故障或检修时，仍有50%左右的用户停电。
