离心式压缩机的结构设计与建模

目录
摘要 0
Abstract 1
前 言 2

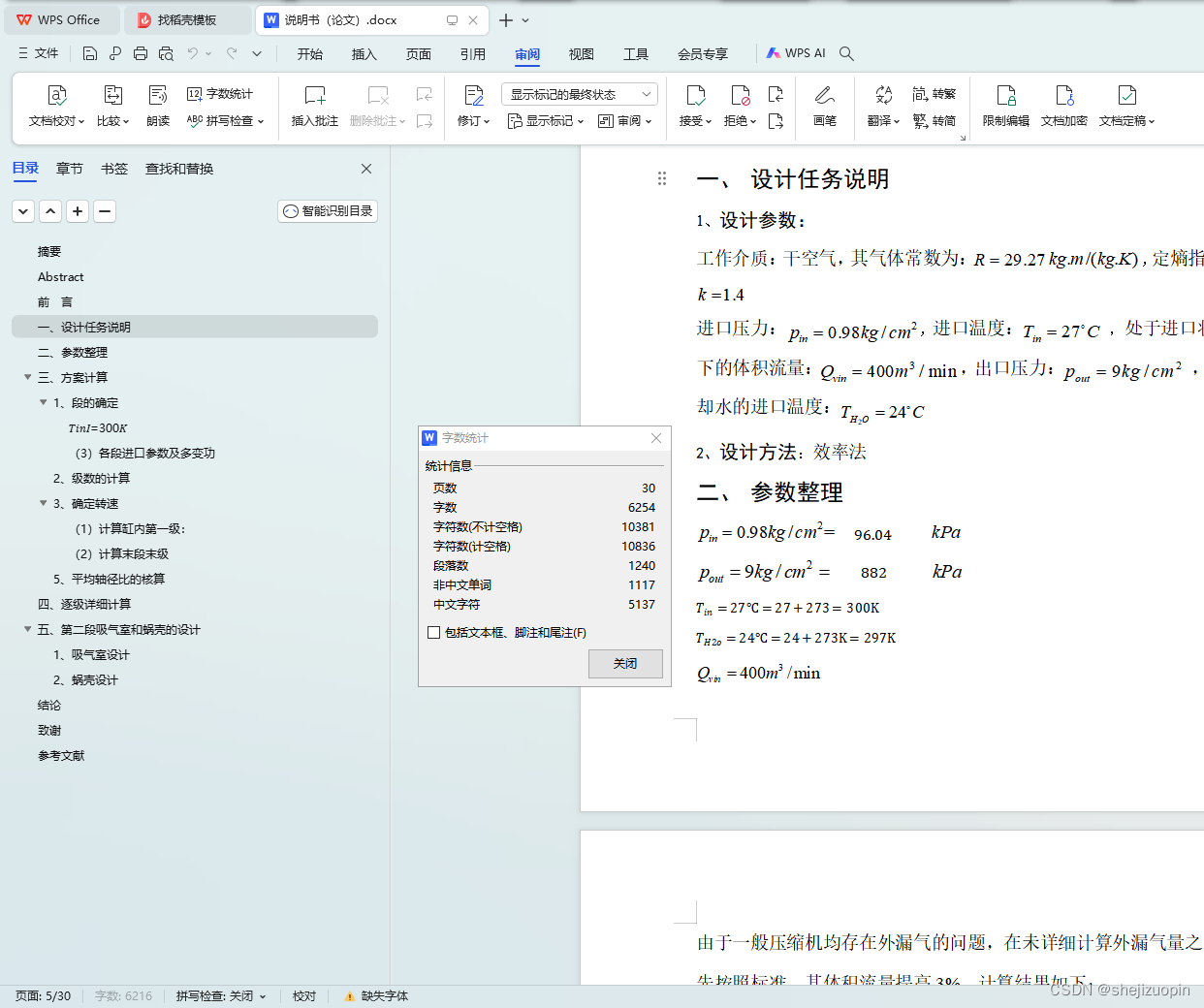

一、 设计任务说明 4
二、 参数整理 4
三、 方案计算 5
1、 段的确定 5
5
(3) 各段进口参数及多变功 6
2、 级数的计算 7
3、 确定转速 7
(1)计算缸内第一级: 7
(2)计算末段末级 9
5、 平均轴径比的核算 13
四、 逐级详细计算 14
五、第二段吸气室和蜗壳的设计 21

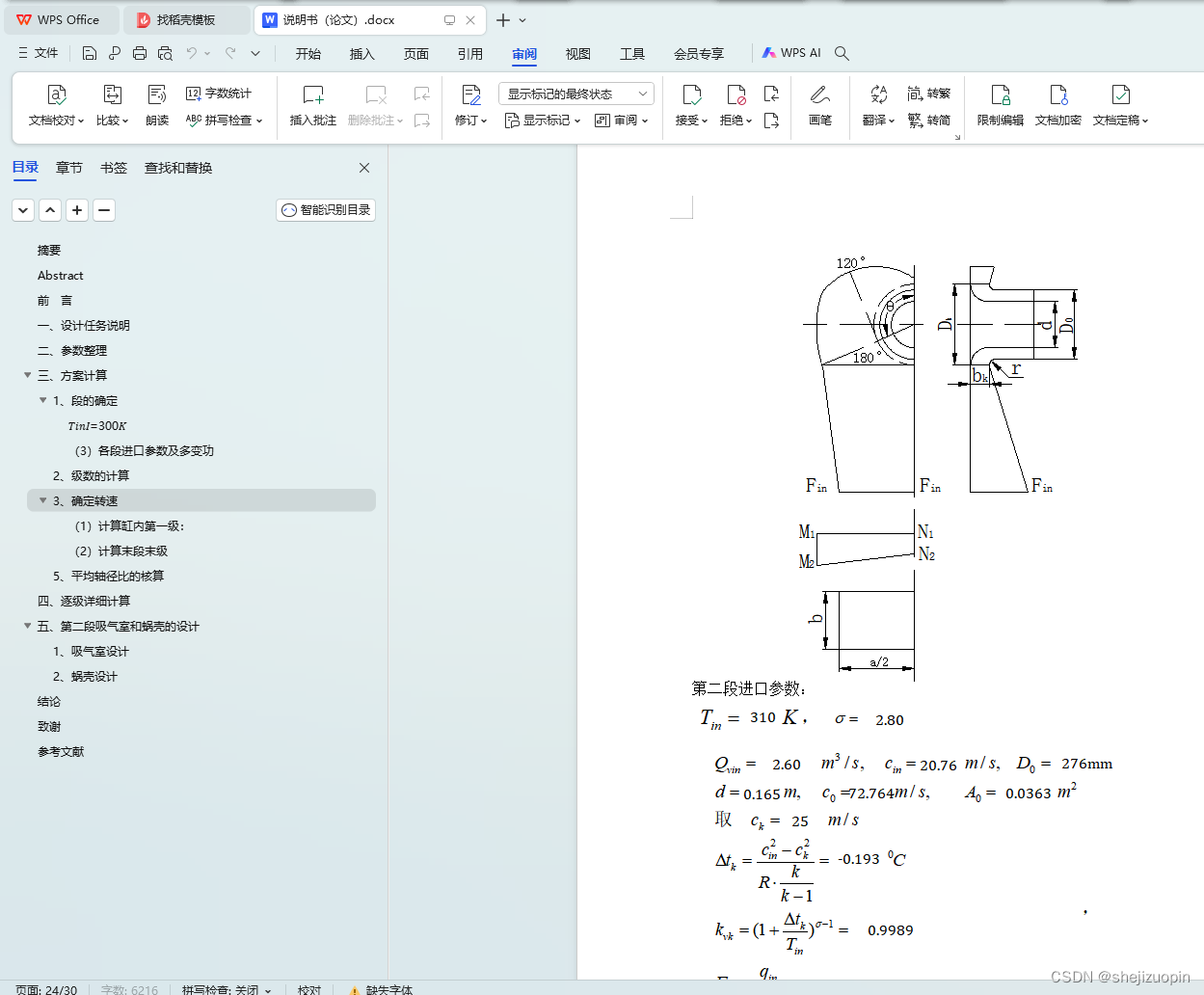

1、 吸气室设计 21

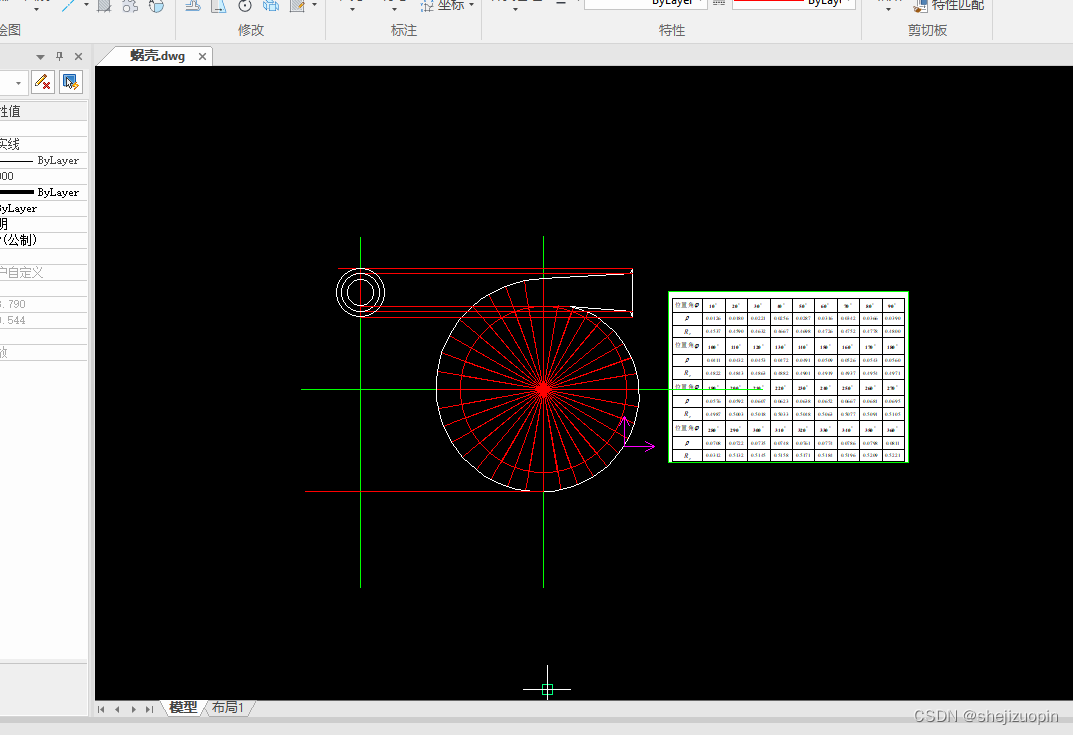

2、 蜗壳设计 24
结论 26
致谢 27
参考文献 28
前 言
选题背景和意义:离心式压缩机是工业领域中广泛应用的关键设备,它具有高效、稳定、低耗能等特点。随着工业技术的不断发展,对于离心式压缩机的性能要求也越来越高,因此,对离心式压缩机的结构进行优化设计,提高其效率和可靠性,具有重要的现实意义。同时,随着计算技术和数值模拟方法的不断发展,建立离心式压缩机的数学模型并进行仿真分析已经成为可能,这对于离心式压缩机的设计、优化和控制具有重要的理论意义和应用价值。
国内外研究现状:离心式压缩机的设计研究已经得到了广泛关注,并取得了一定的成果。在国外,许多学者和研究机构对离心式压缩机的设计进行了深入研究,涉及流场分析、性能预测、优化设计等方面。在国内,随着工业技术的发展和对于离心式压缩机需求的增加,越来越多的学者和企业开始关注离心式压缩机的设计研究。目前,国内已经有一些研究成果发表,同时也出现了一些商业化的仿真软件。
发展趋势:随着技术的不断进步和应用需求的不断提高,离心式压缩机的研究将朝着以下几个方向发展:
高效化设计:通过优化叶轮、扩压器等关键部件的设计,提高离心式压缩机的效率。
智能化设计:利用人工智能、神经网络等先进技术,实现离心式压缩机的智能化设计,提高设计效率和质量。
精细化设计:通过精细化流场分析、热力学分析等手段,实现离心式压缩机的精细化设计,提高其可靠性和稳定性。
集成化设计:将离心式压缩机与其他设备进行集成设计,实现整体系统的优化和协同工作。
本课题研究主要内容:本课题旨在研究离心式压缩机的结构优化设计和建模分析。通过分析离心式压缩机的结构特点和工作原理,建立离心式压缩机的数学模型。同时,利用数值模拟方法对离心式压缩机进行性能预测和优化设计,提高其效率和可靠性。此外,还将研究离心式压缩机的控制策略和动态特性,为其在实际应用中的稳定运行和优化控制提供理论支持。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

### 离心式压缩机 MATLAB 建模仿真 离心式压缩机是一种重要的机械设备,在工业领域广泛应用。为了更好地理解其运行特性和优化设计,可以借助 MATLAB 构建热力学数学模型并进行仿真。 #### 数学模型构建 在 MATLAB 中建立离心式压缩机的数学模型需要综合考虑多个方面的影响因素,包括但不限于气体流动特性、能量转换效率以及机械损耗等。具体而言: - **气体压缩过程**:依据理想气体状态方程 \( PV = nRT \),结合实际工况条件(如入口温度、压力),通过引入多变指数来描述气体被压缩时的状态变化[^3]。 - **叶轮作用机制**:考虑到叶片几何形态及其旋转速度对流体施加的作用力,采用动量守恒定律推导出相应的控制方程式组,用于表征空气或其他介质经过叶轮流道后的动能增量情况。 - **损失项处理方法**:除了主要的能量传递环节外,还需计入因摩擦等原因造成的额外消耗成分,比如内部泄漏效应或者表面粗糙度引发的压力降等问题均需加以量化评估。 ```matlab % 定义基本参数 gamma = 1.4; % 比热容比 R = 287; % 干空气通用气体常数 J/(kg·K) % 输入边界条件 P_inlet = 1e5; % 入口绝对压力 Pa T_inlet = 300; % 温度 K omega = 1000 * (pi / 30); % 转速 rad/s % 多变压缩计算 n_polytropic = 1.2; V_ratio = P_out/P_inlet^(1/n_polytropic); W_dot = R*T_inlet*(V_ratio^n_polytropic - 1)/(n_polytropic - 1); disp(['所需功率 W: ', num2str(W_dot)]); ``` 以上代码片段展示了如何基于给定的操作参数估算单级离心压宿机所需的理论功耗值之一例[^1]。 #### 参数设定校准 完成初步建模之后,则进入到细致调整阶段——即通过对实验数据反复验证的方式不断修正初始假设直至两者吻合良好为止。此过程中可能涉及到敏感性分析技术的应用以便识别哪些输入变量最显著影响最终输出结果从而优先予以关注[^3]。 #### 性能预测及优化策略探讨 最后一步则是利用已开发好的工具包来进行各种场景下的虚拟试验进而得出关于设备选型建议或是操作规程方面的指导信息。例如可以通过改变不同负荷水平下来观察机组响应曲线特征图谱的变化趋势等等[^2]。 ---
