10kN吨电动卷扬机机械结构设计

目录
摘 要 ii
目录 iv
1.绪论 5
1.1卷扬机的分类、特性及常见类型 5
1.1.1 分类及特性 5
1.1.2 卷扬机的常见类型 5
1.2 国内卷扬机发展概况 5
1.2.1 国内卷扬机发展概况 5
2.卷扬机结构设计及工作原理 6
2.1 基本结构 6
2.2 卷扬机的工作原理 6
3.卷扬机零件设计 6

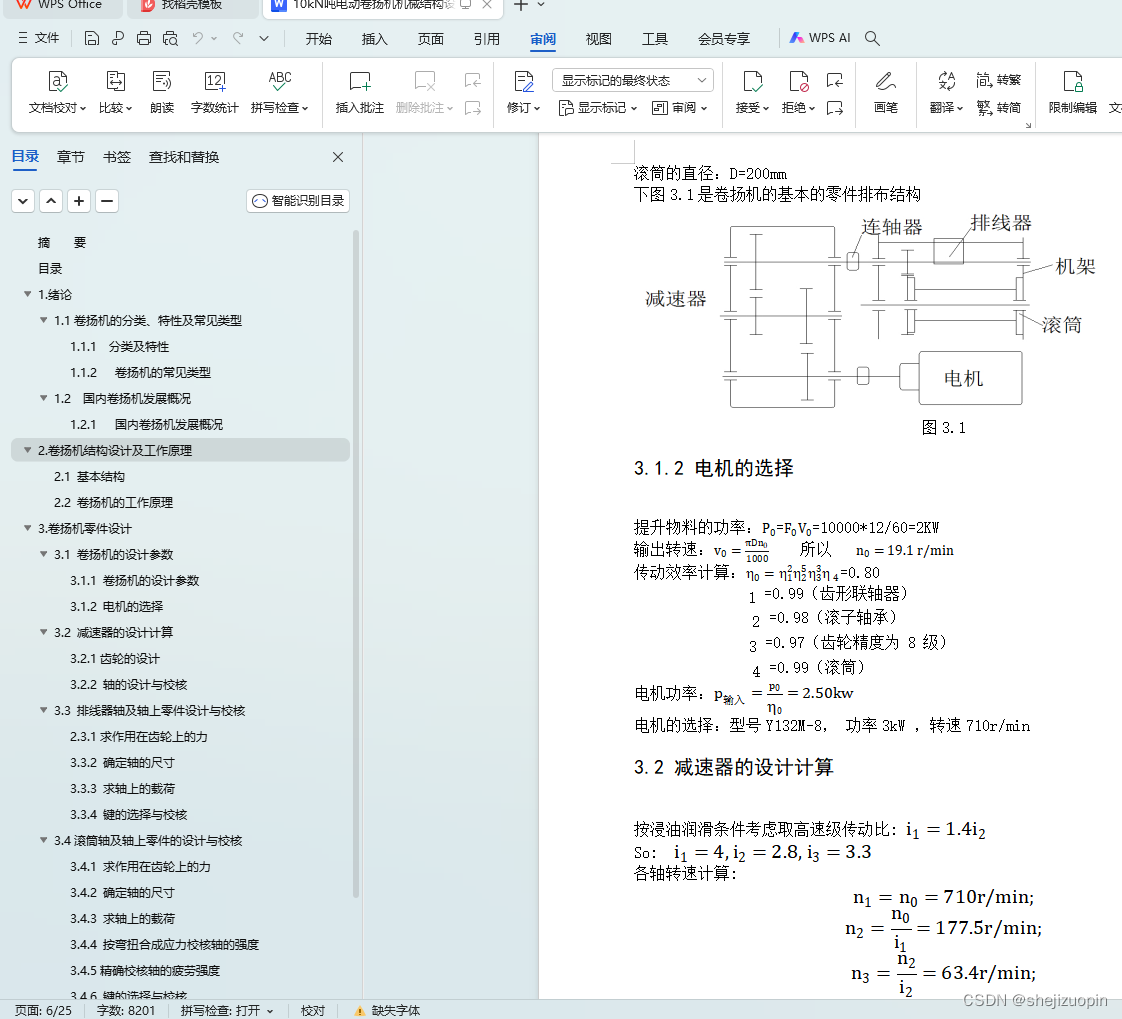

3.1 卷扬机的设计参数 6
3.1.1 卷扬机的设计参数 6
3.1.2 电机的选择 7

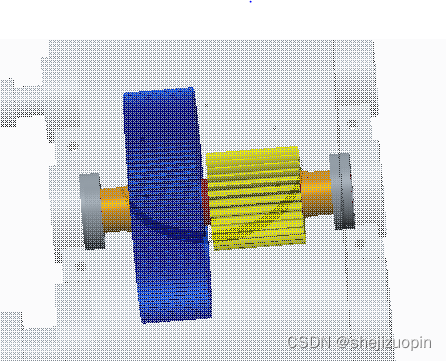

3.2 减速器的设计计算 7

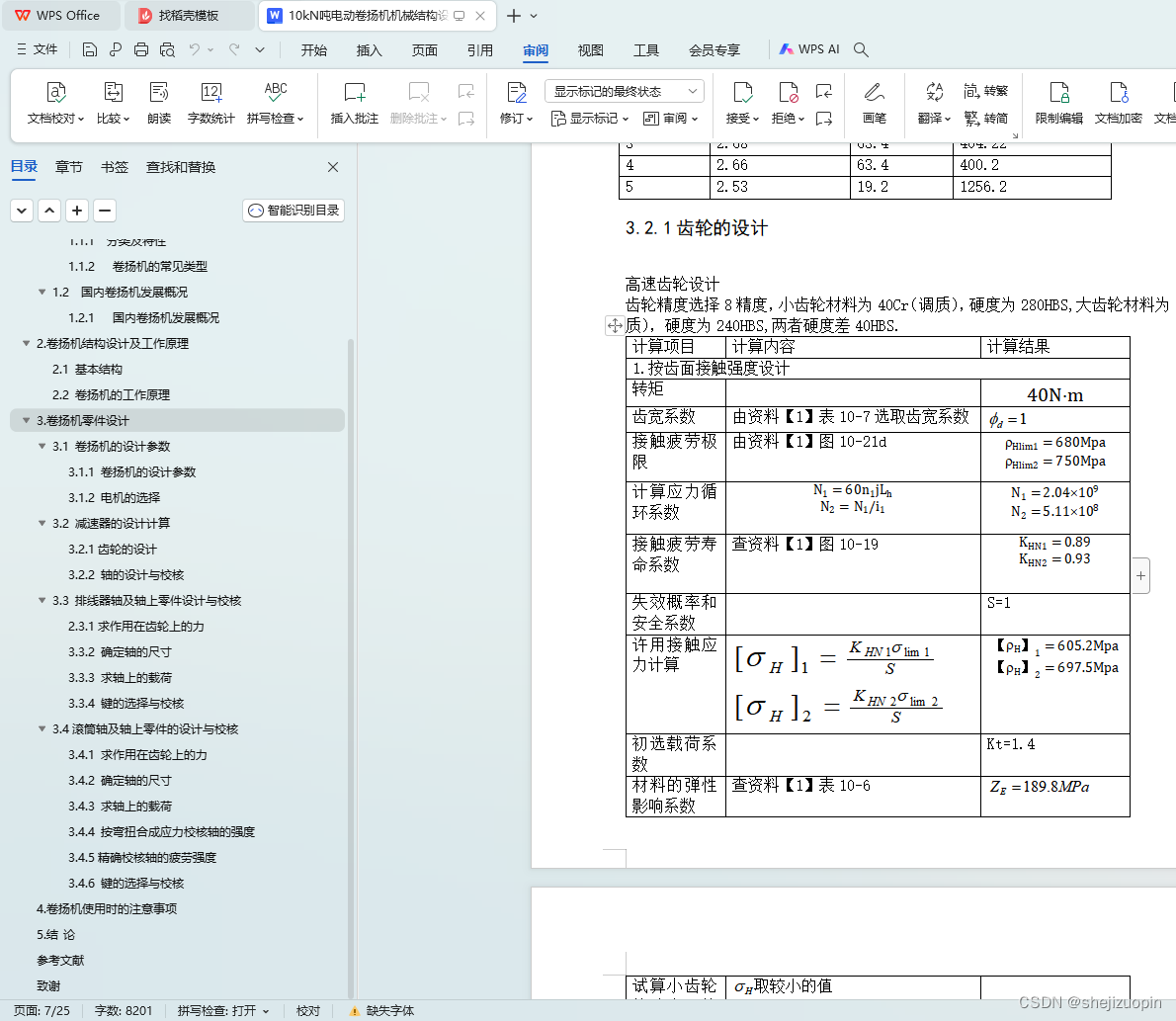

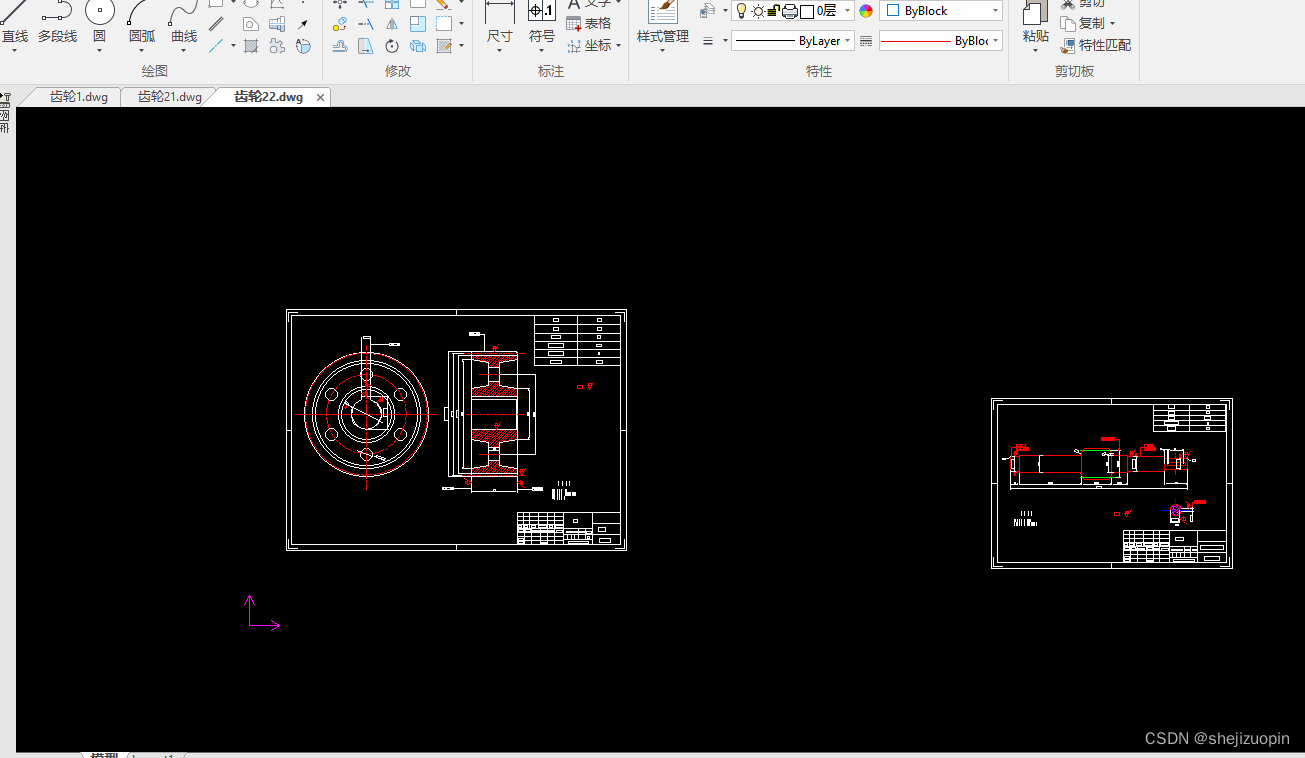

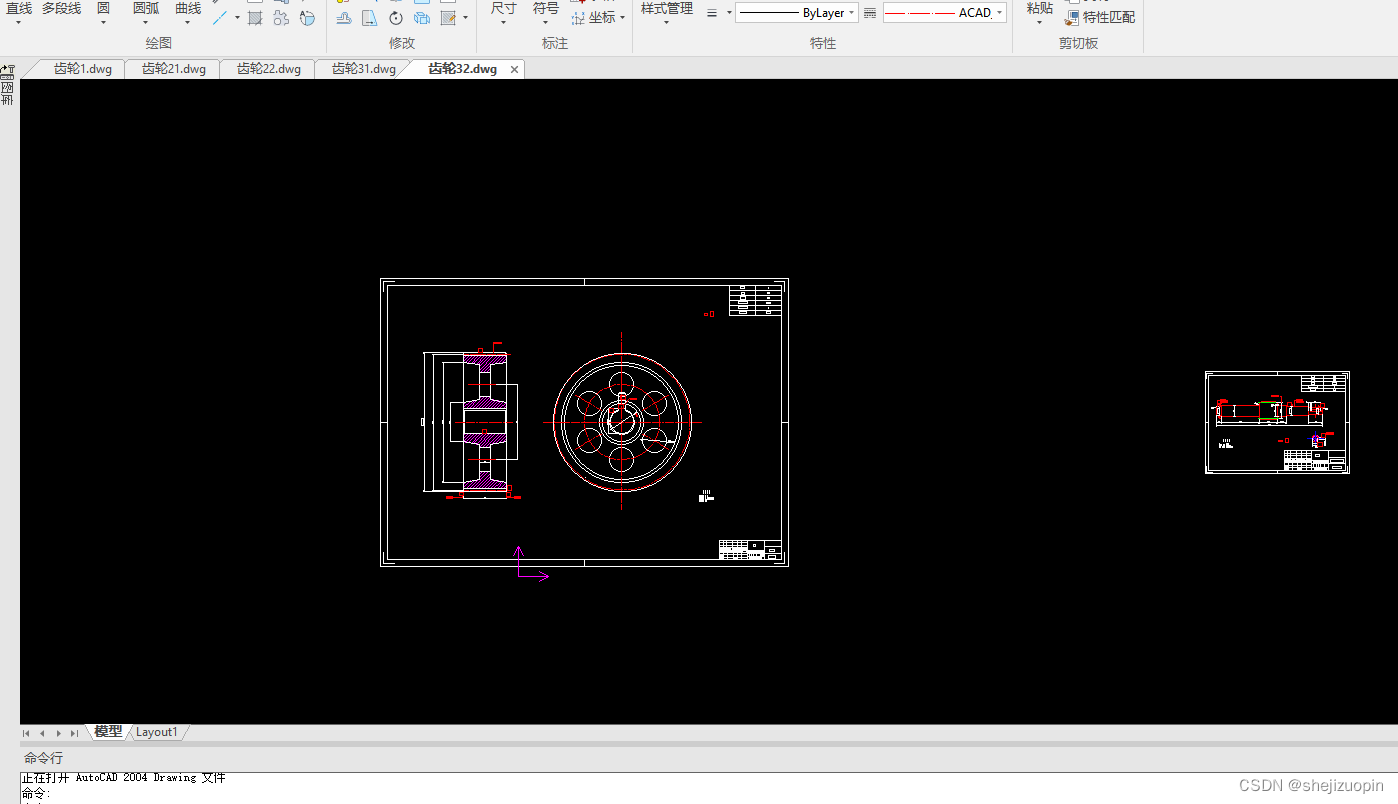

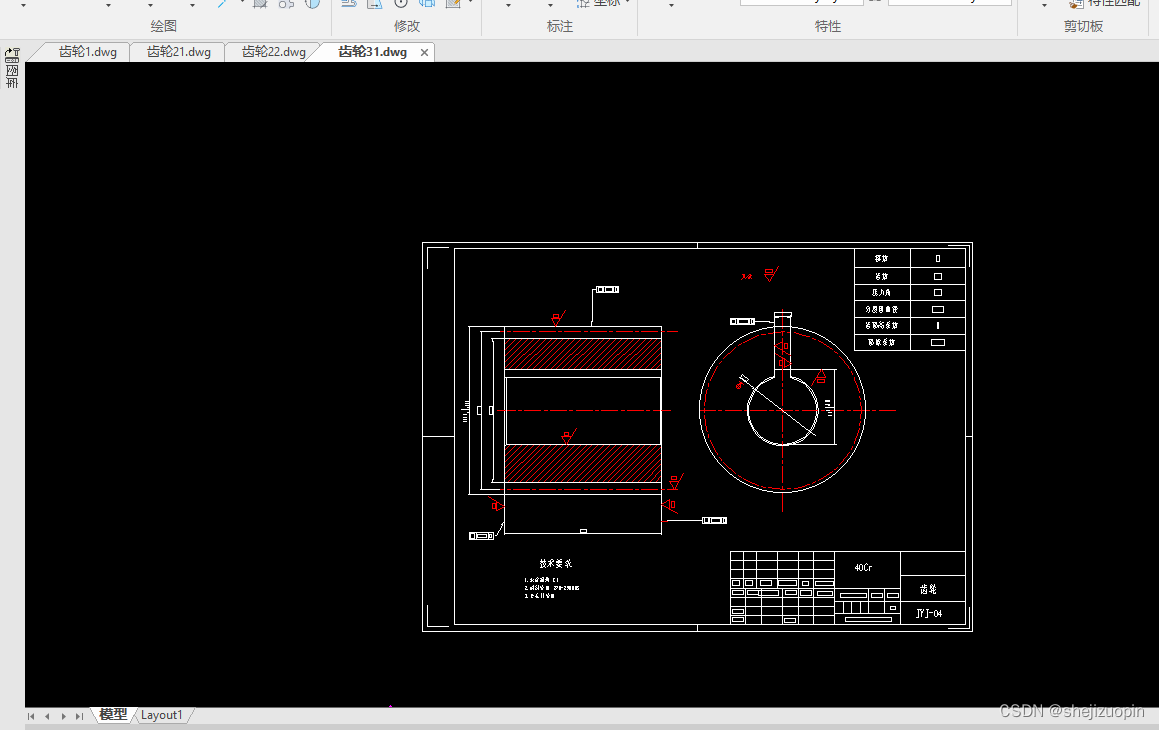

3.2.1齿轮的设计 8

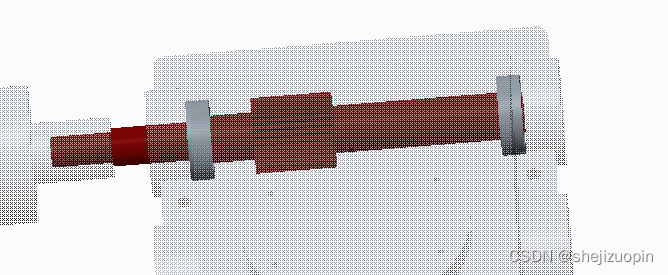

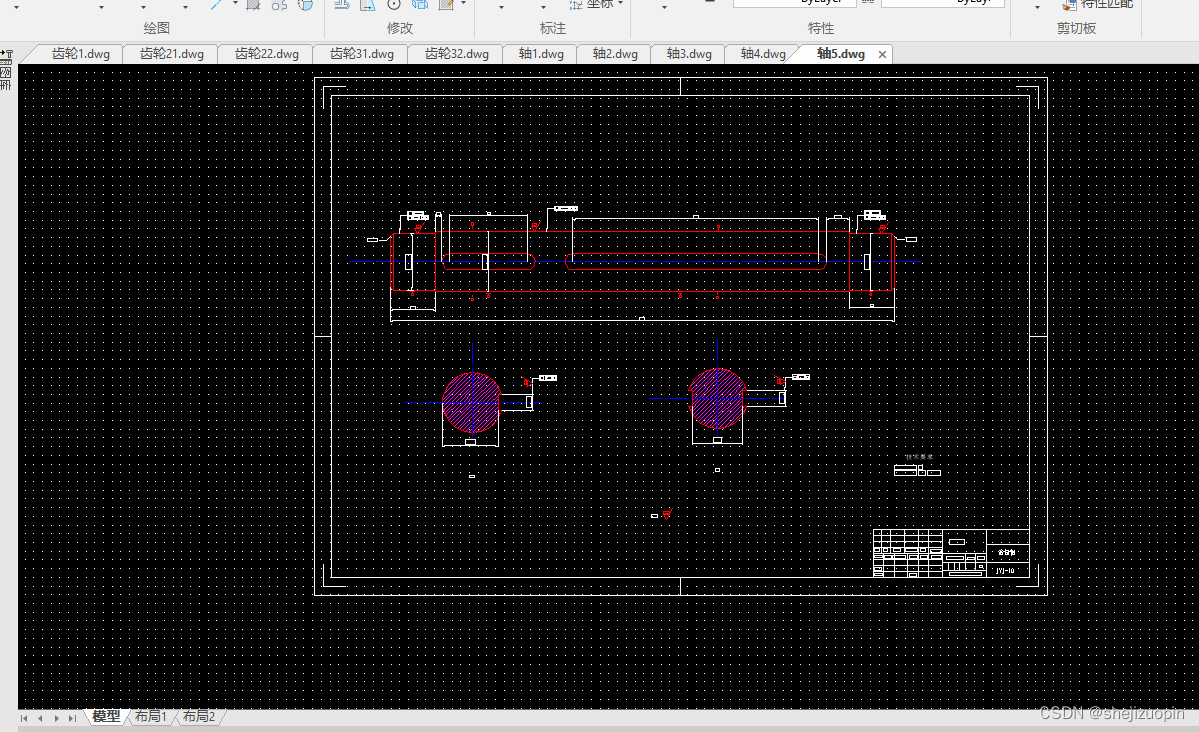

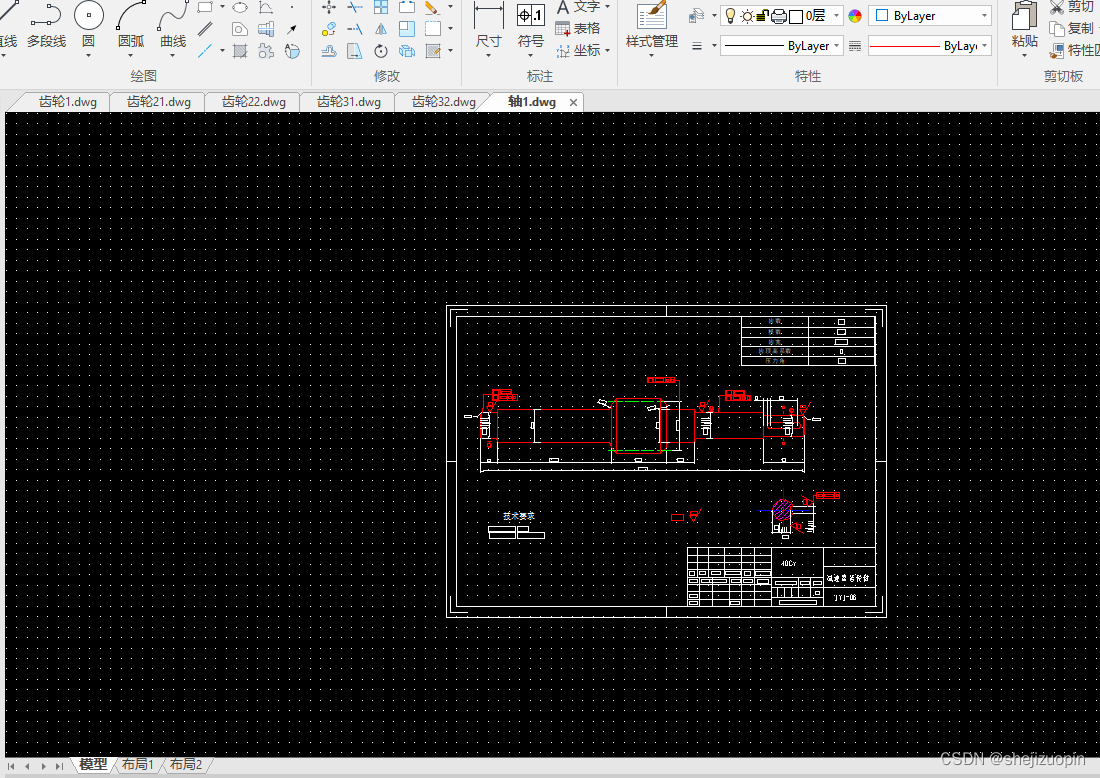

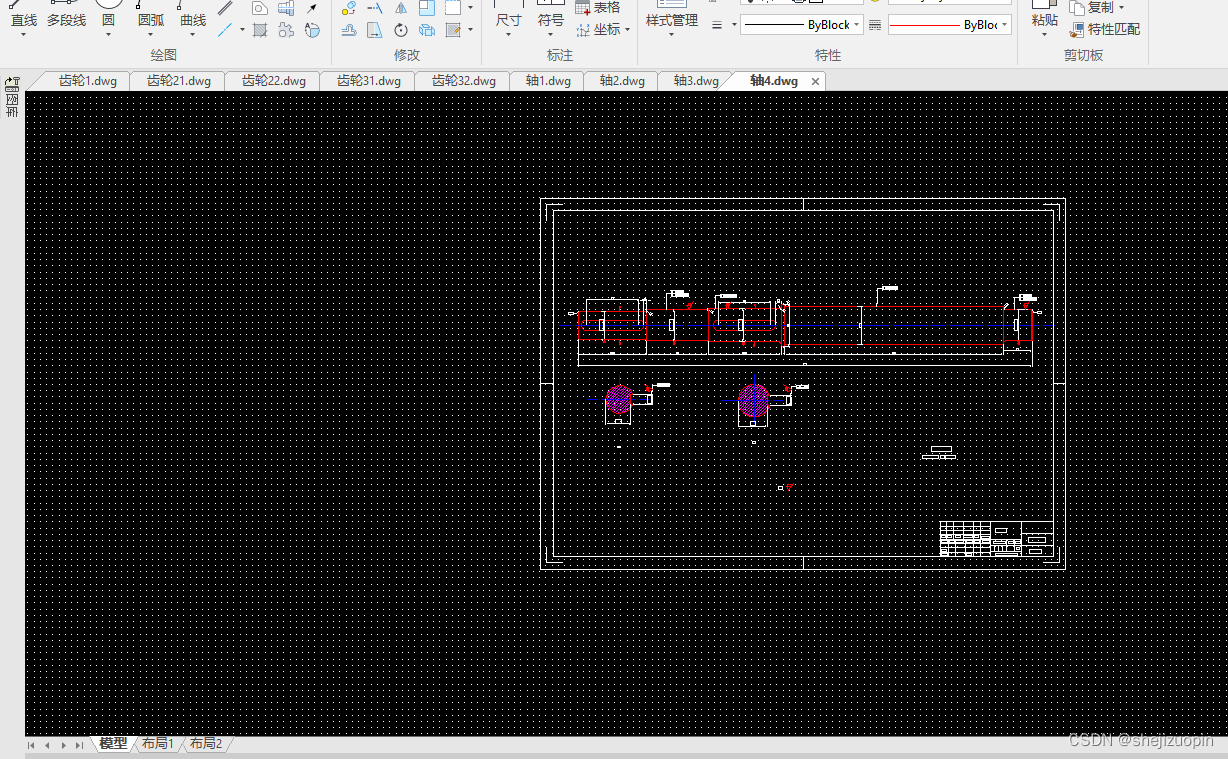

3.2.2 轴的设计与校核 14

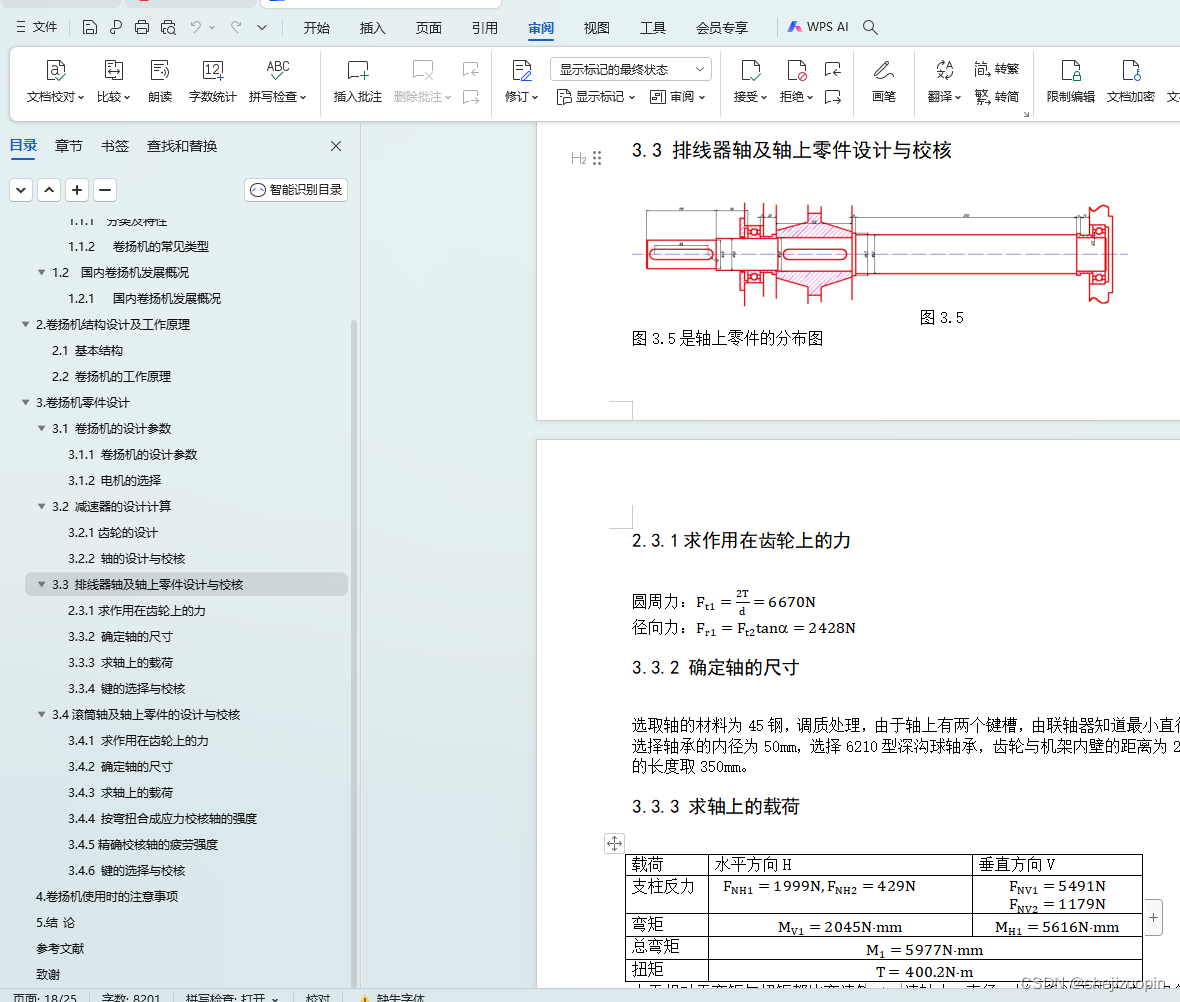

3.3 排线器轴及轴上零件设计与校核 19
2.3.1求作用在齿轮上的力 19
3.3.2 确定轴的尺寸 20
3.3.3 求轴上的载荷 20
3.3.4 键的选择与校核 20

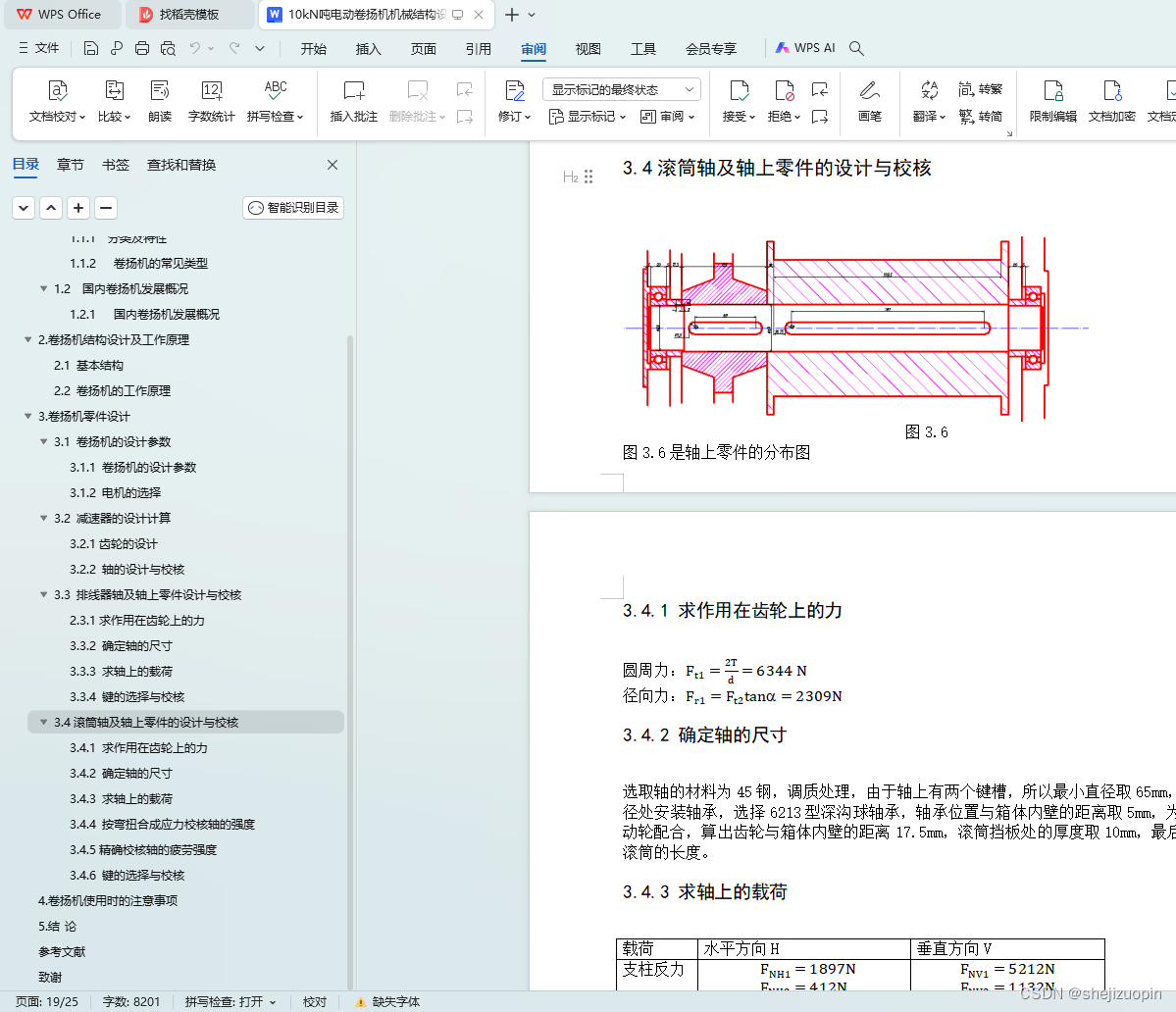

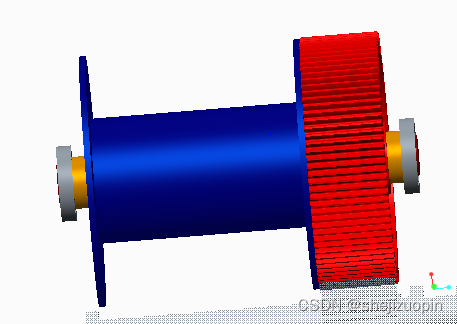

3.4滚筒轴及轴上零件的设计与校核 20
3.4.1 求作用在齿轮上的力 20
3.4.2 确定轴的尺寸 21
3.4.3 求轴上的载荷 21
3.4.4 按弯扭合成应力校核轴的强度 21
3.4.5精确校核轴的疲劳强度 21
3.4.6 键的选择与校核 22
4.卷扬机使用时的注意事项 23
5.结 论 24
参考文献 - 1 -
致谢 - 2 -
1.2 国内卷扬机发展概况
1.2.1 国内卷扬机发展概况
我国卷扬机的生产是解放后才开始的。50年代为满足恢复经济的需要和第一个五年计划建筑的需要，卷扬机的生产被提到了日程上。原沈阳国泰机器厂等成批仿制了两种卷扬机，一种为日本的 JIS8001 型动 力卷扬机，它是一种原动机为电动机，传动形式是开式圆柱齿轮传动，双锥体摩擦离合器，操作为手板脚踩的快速卷扬机；另一种是按苏联图 纸制造的1011型和1012型普通蜗杆传动、电控慢速卷扬机。由于当时生产力不高，卷扬机的需求量亦不多，故这段时间国内卷扬机的生产主要是仿制。
随着生产的发展，到了60年代，卷扬机的生产和使用越来越多了。为了协调生产，主要卷扬机生产厂家（阜新矿山机械厂、天津卷扬机厂、山西机器厂、宝鸡起重运输机厂等）组成了卷扬机行业组织，隶属于第一机械工业部矿山机械行业下。为了发展卷扬机的生产，行业组织了有关厂家的人员对全国卷扬机的生产和应用情况进行了调查。在调查的基础上，开始自行设计和制造新的卷扬机，先后试制了 0.5t、1t、3t 电 动卷扬机，但由于对当时各厂家的生产能力估计不足，无法推广。
2.卷扬机结构设计及工作原理
2.1 基本结构

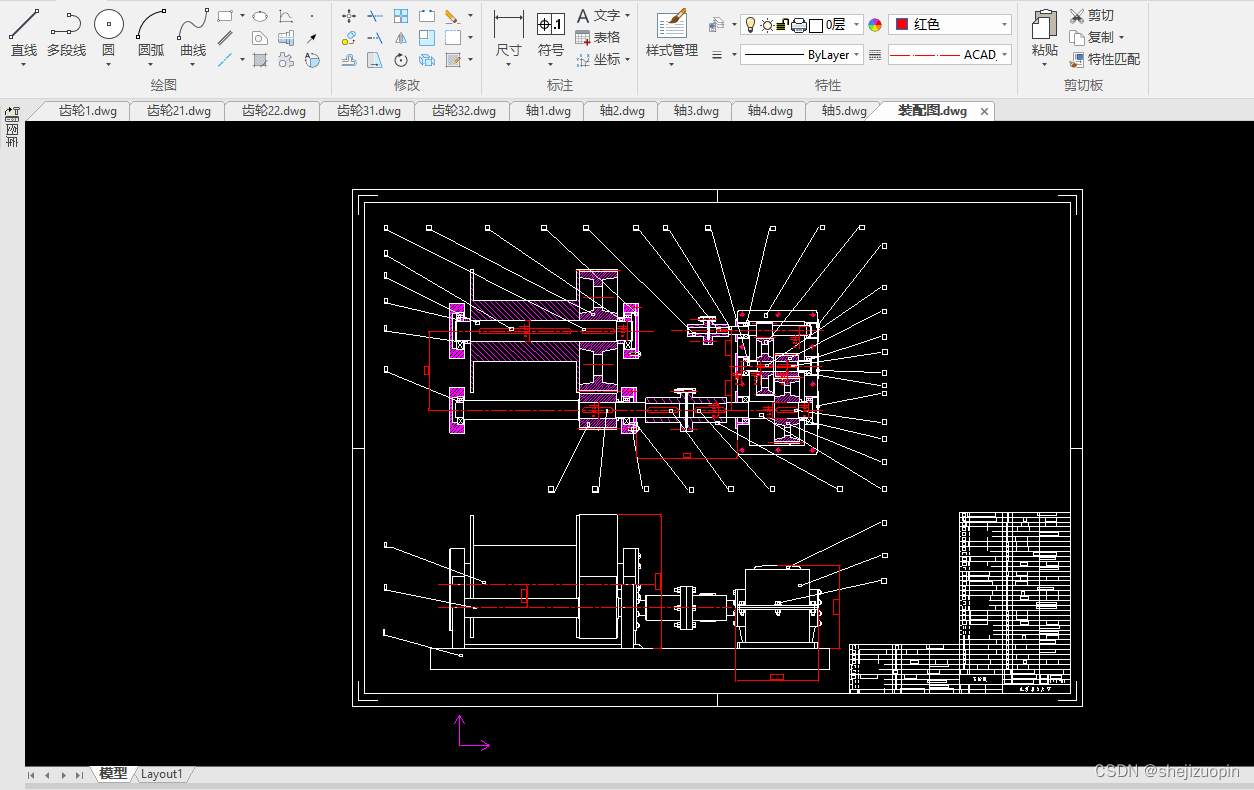

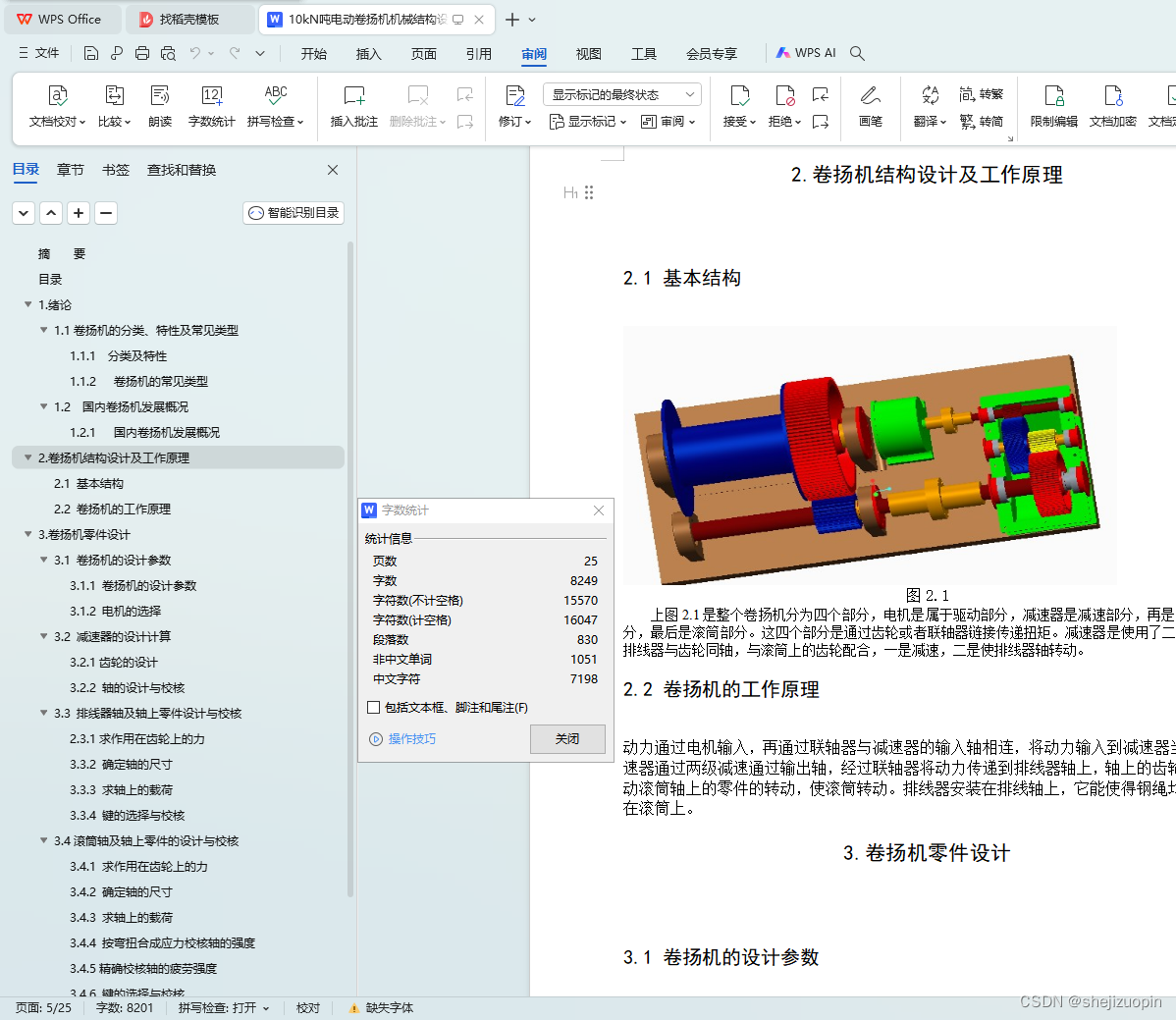

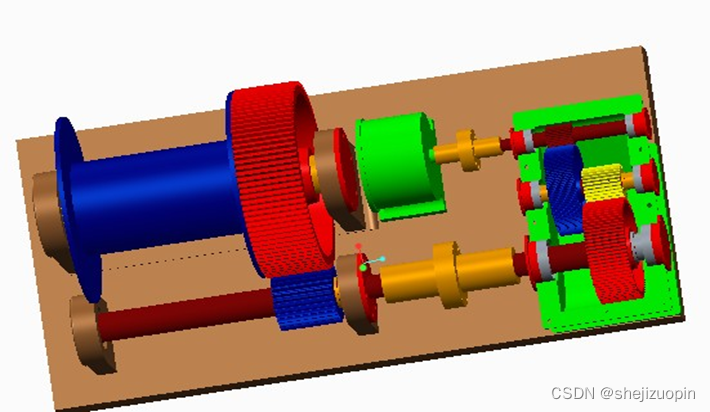

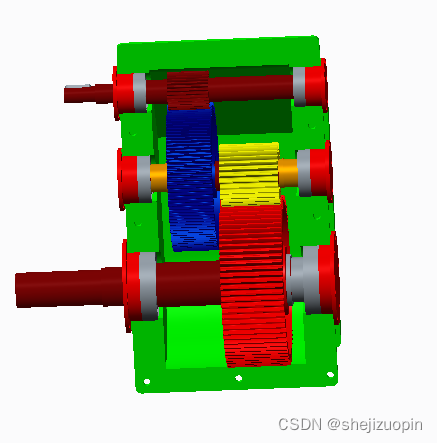

图2.1
上图2.1是整个卷扬机分为四个部分，电机是属于驱动部分，减速器是减速部分，再是排线器部分，最后是滚筒部分。这四个部分是通过齿轮或者联轴器链接传递扭矩。减速器是使用了二级减速。排线器与齿轮同轴，与滚筒上的齿轮配合，一是减速，二是使排线器轴转动。

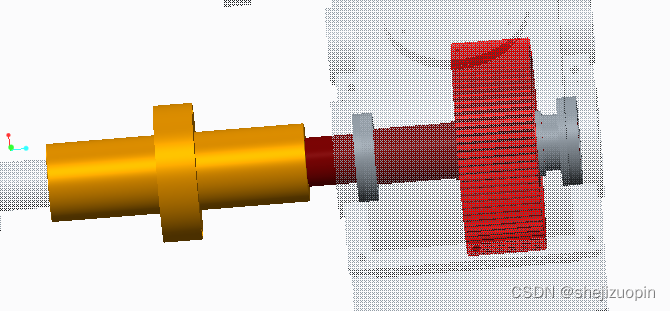

2.2 卷扬机的工作原理
动力通过电机输入，再通过联轴器与减速器的输入轴相连，将动力输入到减速器当中，减速器通过两级减速通过输出轴，经过联轴器将动力传递到排线器轴上，轴上的齿轮转动带动滚筒轴上的零件的转动，使滚筒转动。排线器安装在排线轴上，它能使得钢绳均匀分布在滚筒上。
