华测RTK静态数据成果解算

华测静态解算教程

一、软件安装

在华测导航官网下载华测静态解算软件 CHC Geomatics Office 2
官网地址：点击跳转

二、静态解算

2.1 数据初处理

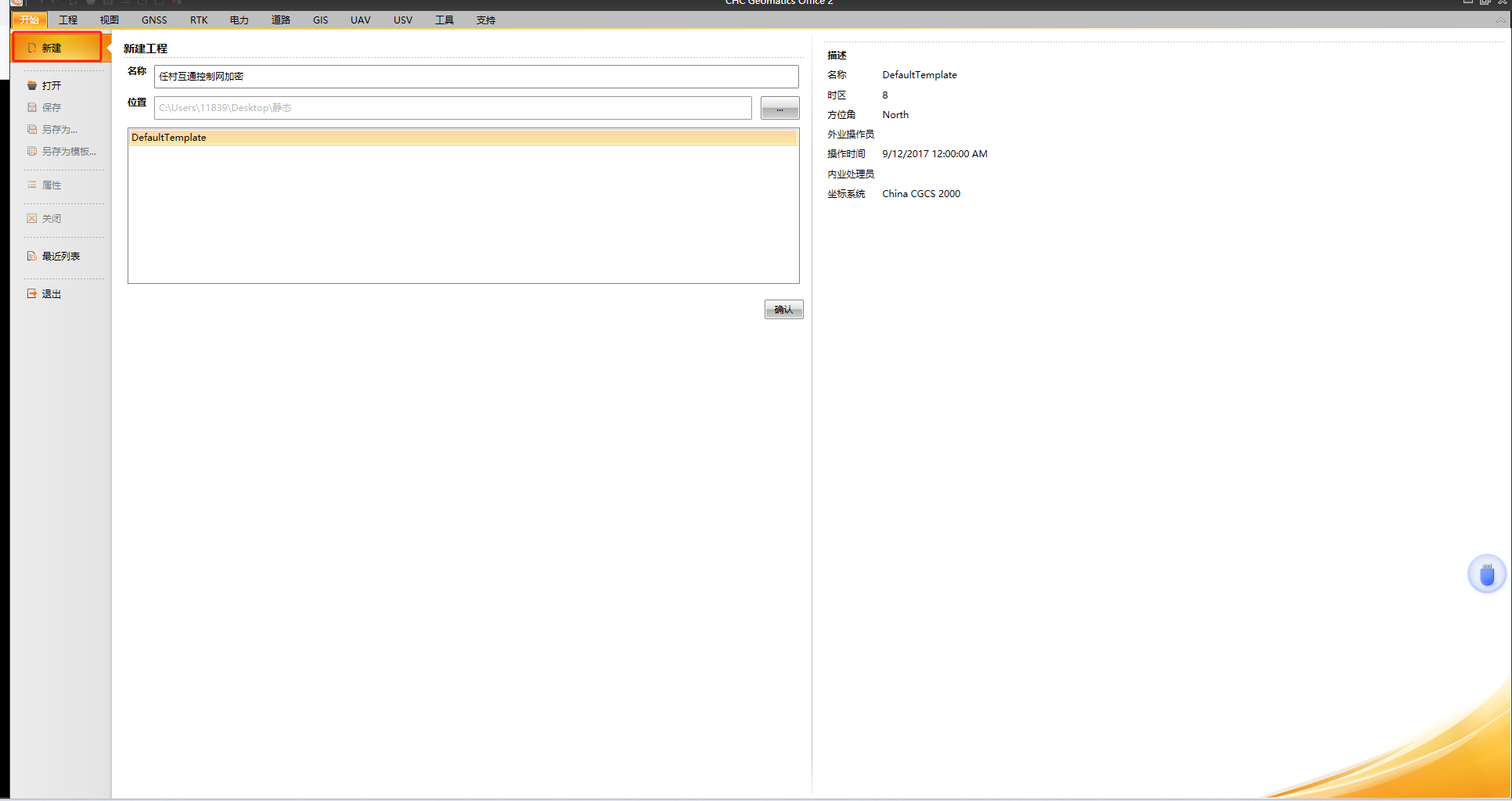

1. 新建工程并设置保存位置

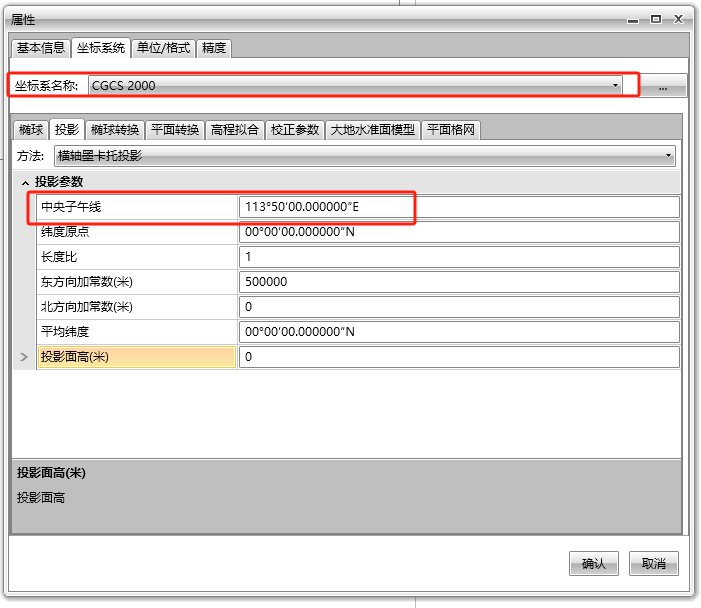

2. 选择对应的坐标系统并设置中央子午线

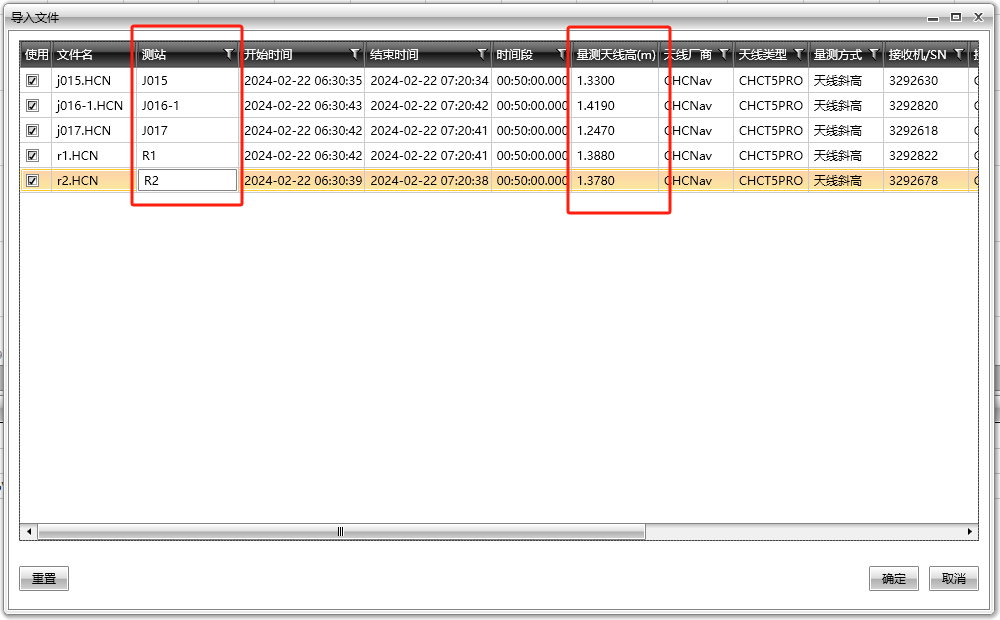

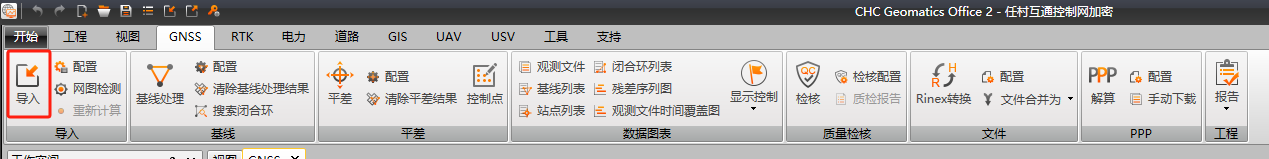

3. 上方工具栏选择GNSS，导入数据文件并修改天线高与测站

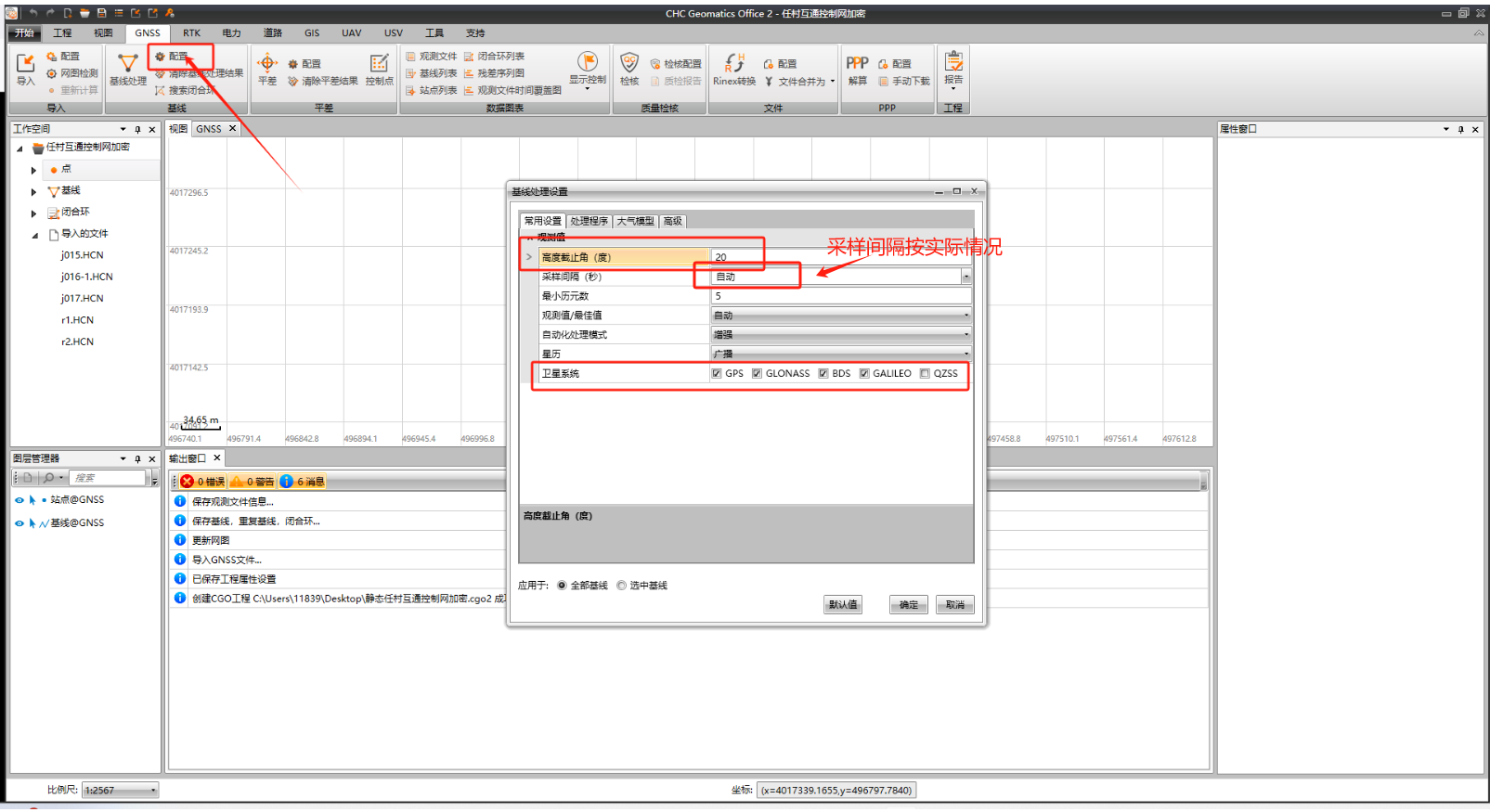

4. 基线处理中的配置，修改高度截至角（建议15-35），采样间隔按实际情况填写（一般为 1 秒），并配置要使用的卫星系统，不参与解算的卫星系统取消

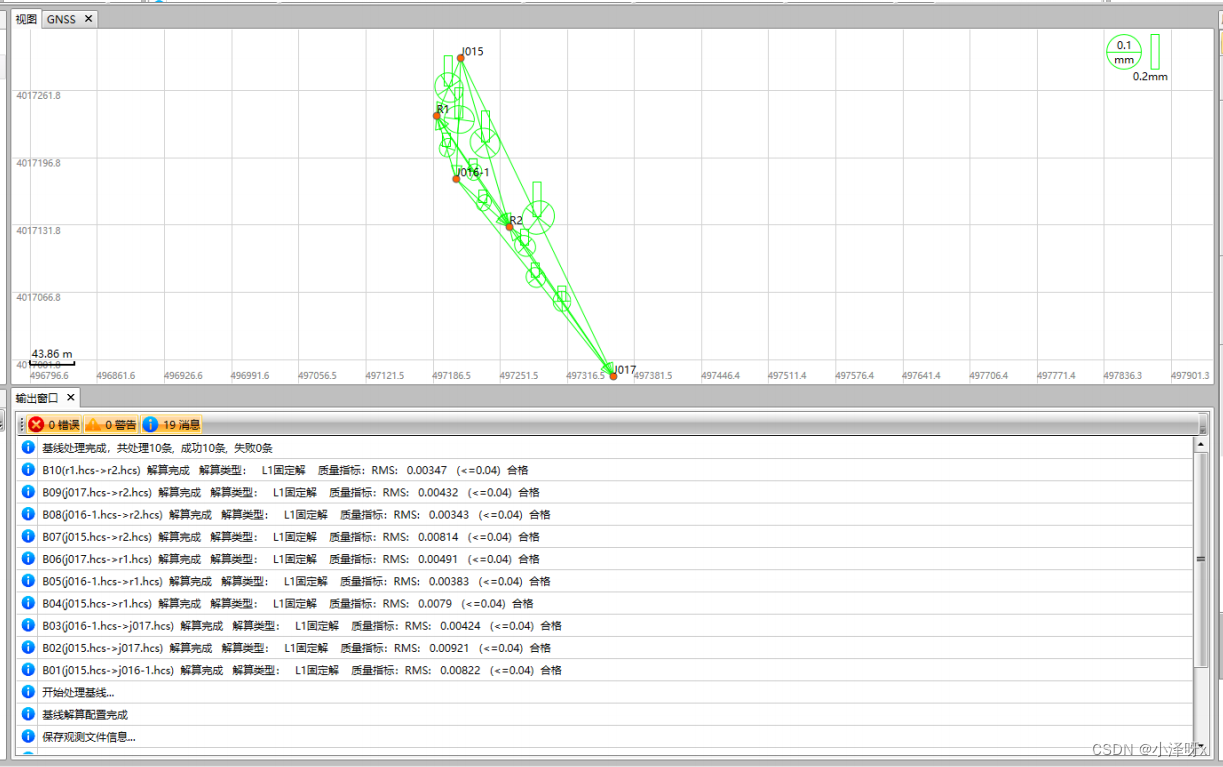

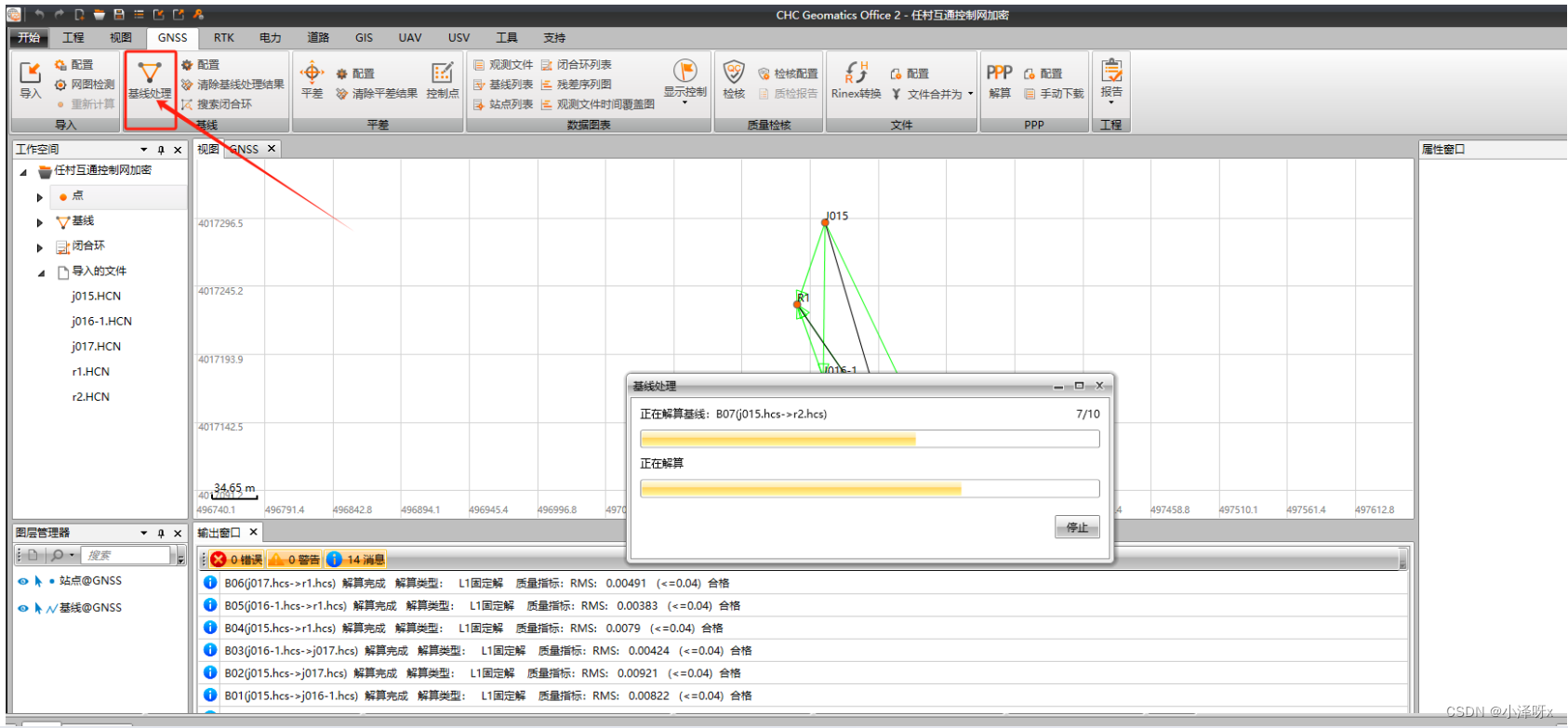

5. 点击基线处理，处理所有基线

• 基线解算后的几种状态：
• 已经解算完成的基线是绿色的
• 未解算的基线是黑色
• 已经解算完成但数据不合格的基线是灰色的

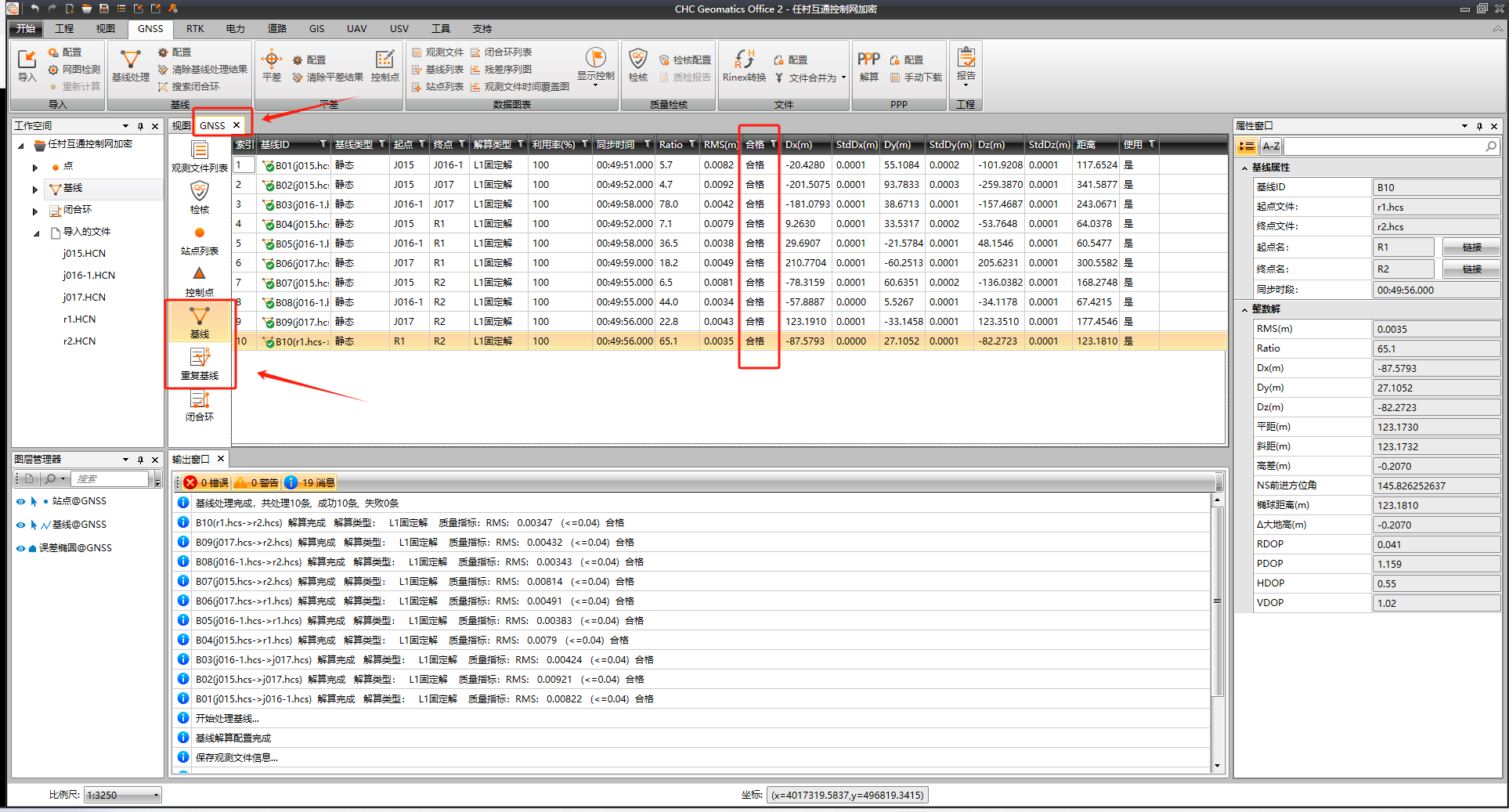

6. 查看基线解算质量是否合格（如果有重复基线也必须合格）

2.2 基线残差调整及质量优化

2.2.1 寻找有残差的基线

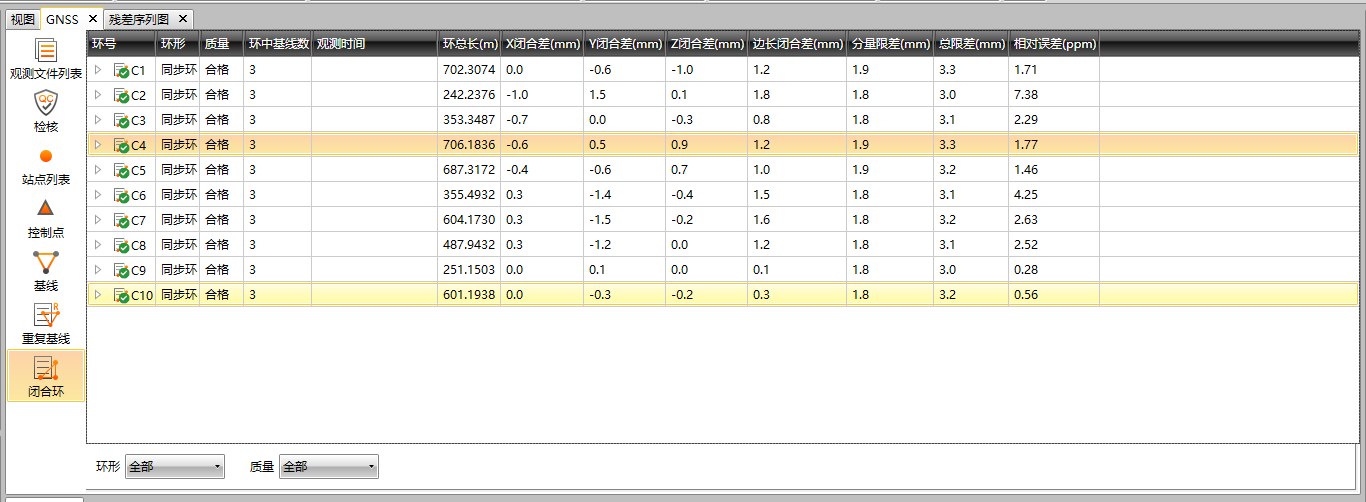

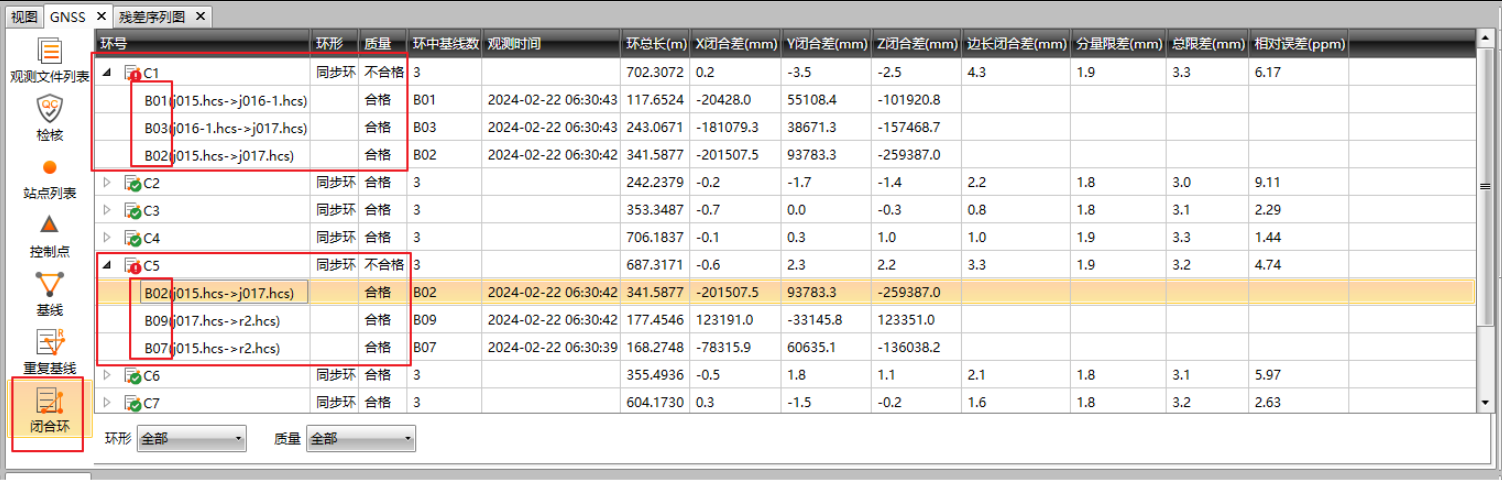

• 查看 闭合环 面板，找到不合格的环
• 在 基线 面板中找到对应的基线，并进行残差处理

2.2.2 对信号不好的卫星进行屏蔽

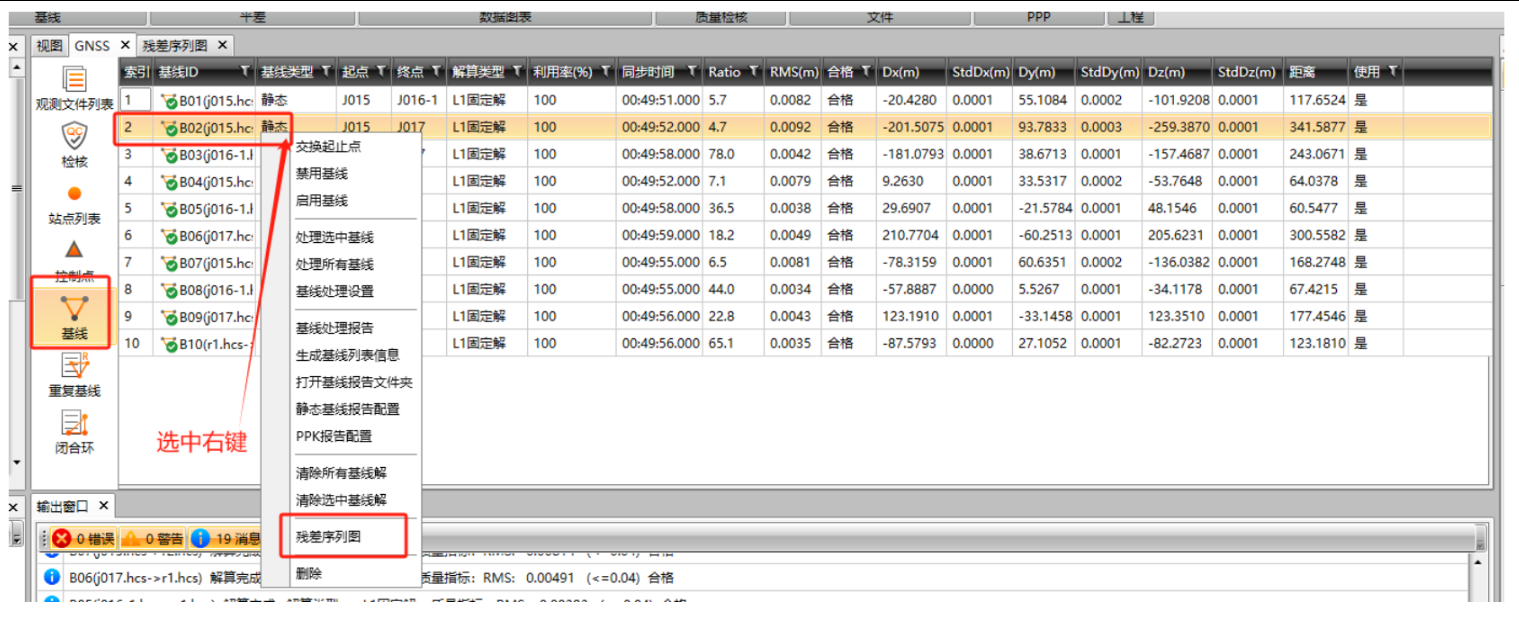

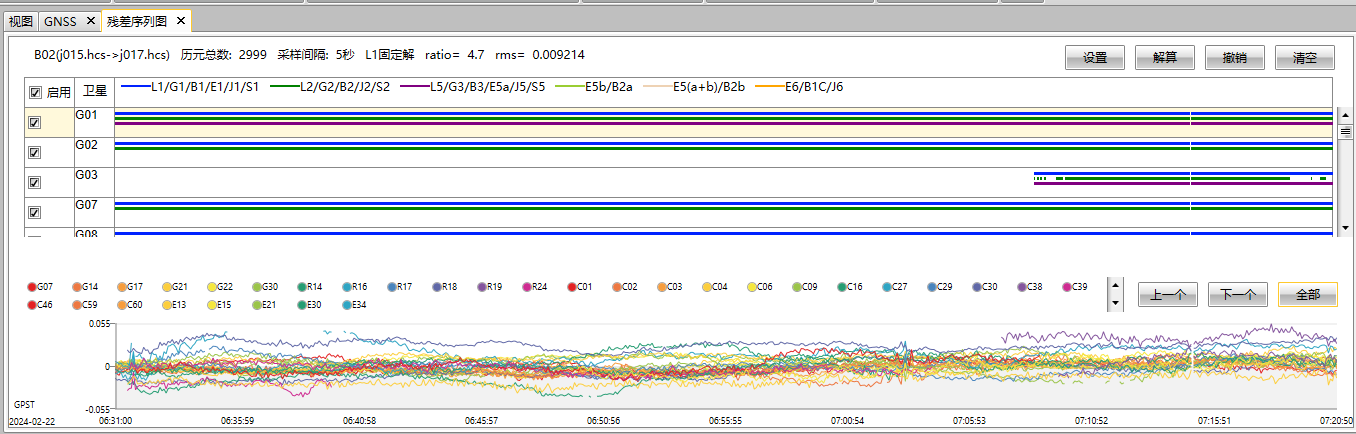

1. 查看残差序列图

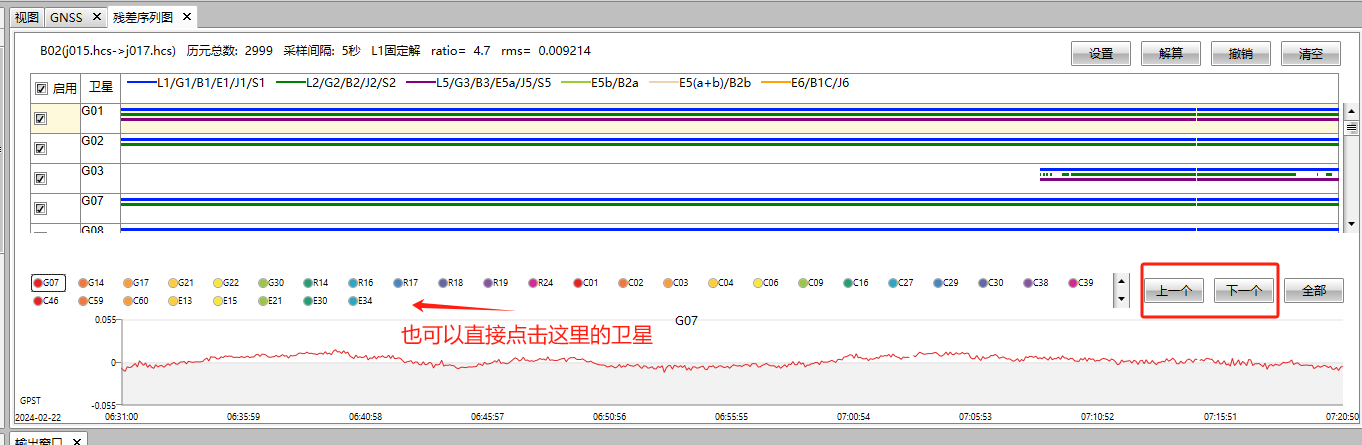

2. 通过上一个或下一个按钮选择不同的卫星，查看单个卫星的残差序列
3. 找到信号不好波动比较大的卫星，在列表中找到并取消勾选

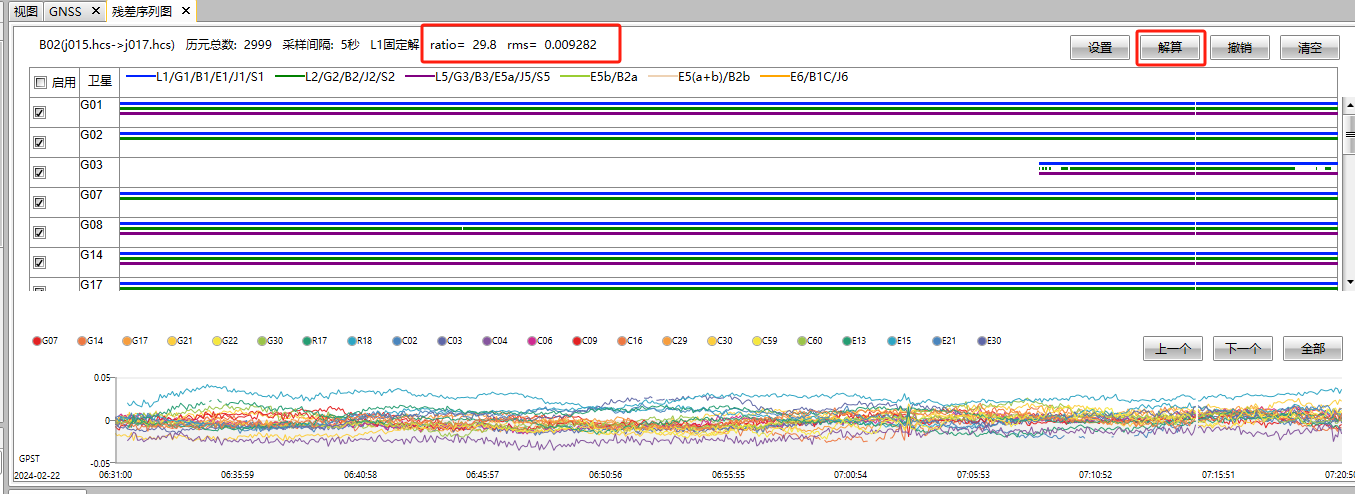

4. 调整完成后点击解算

• 查看ratio这个值越大越好
• 查看rms这个值越小越好
• 对比修改之前的看情况有没有变好

5. 依次调整所有不合格的基线，调整完成后再查看是否合格

2.2.3 信号质量调优

在进行质量调优时要关注该基线的ratio值和rms值的变化

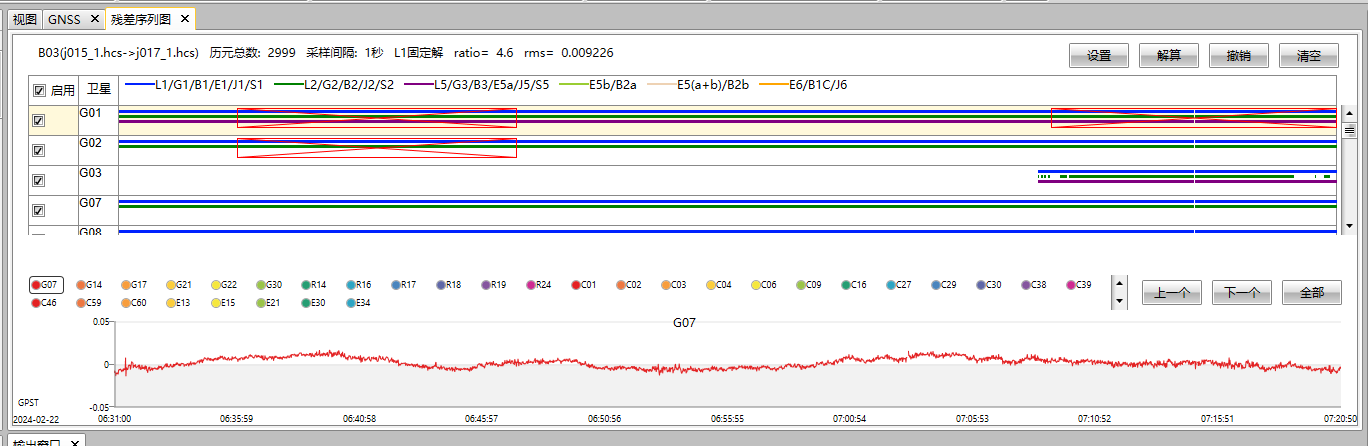

1. 对某一卫星的某段信号进行屏蔽，选中残差序列图中的某一卫星，通过鼠标左键框选的方式屏蔽部分时段的信号，如图所示出现红色方框并带×

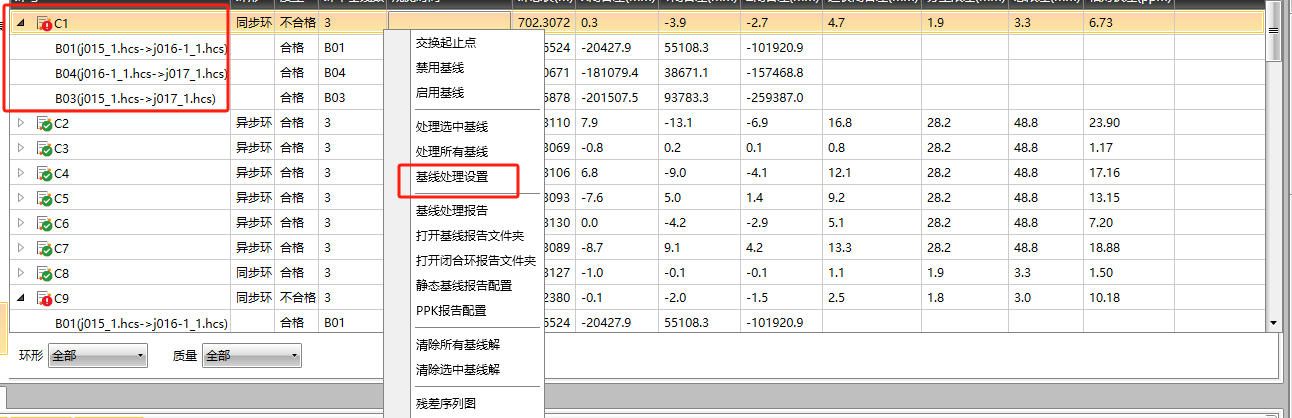

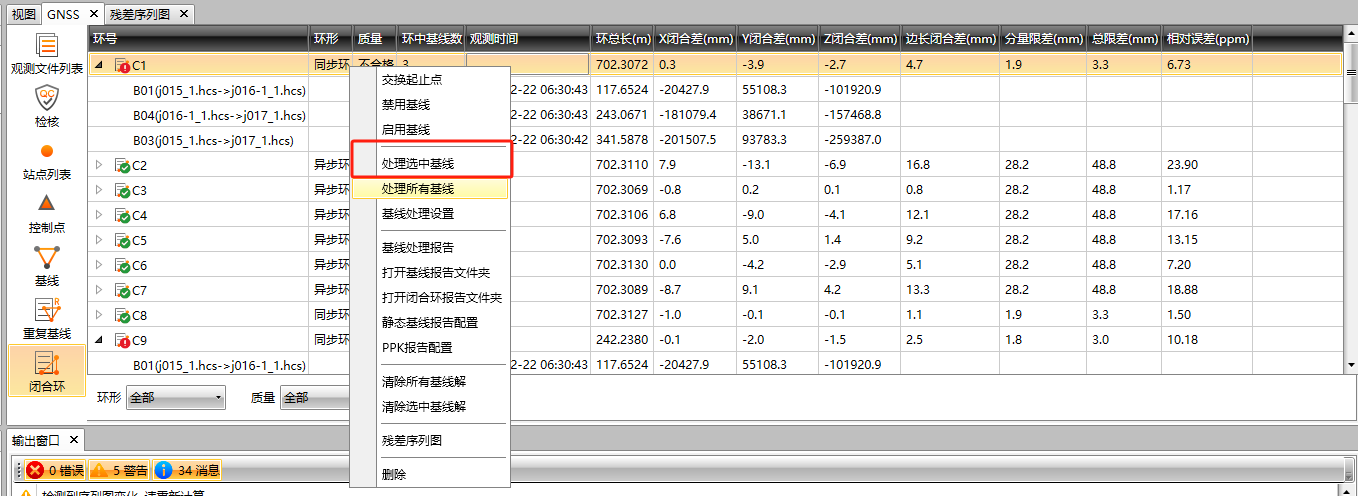

2. 通过调整高度截至角和采样间隔的方法优化质量，如图示可以选中闭合环也可以选中单条基线，然后右键基线处理设置，通过修改采样间隔和高度截至角看是否提高质量，设置修改完成后再右键处理选中基线设置


2.3 平差

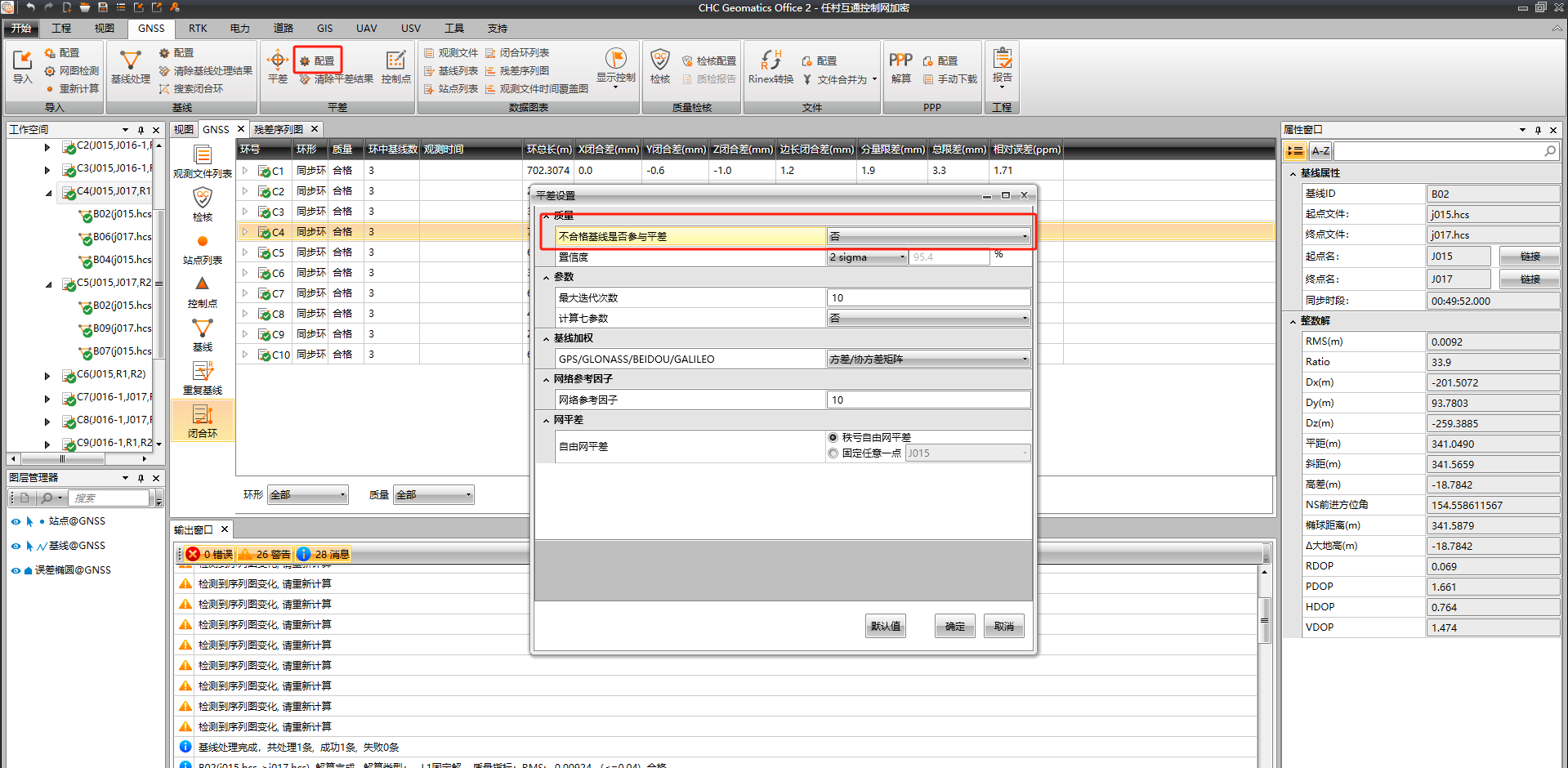

2.3.1 平差配置

• 修改平差配置，这里基本不用调整。不合格基线因为之前已经处理完了，这个根据情况自行调整


2.3.2 设置控制点

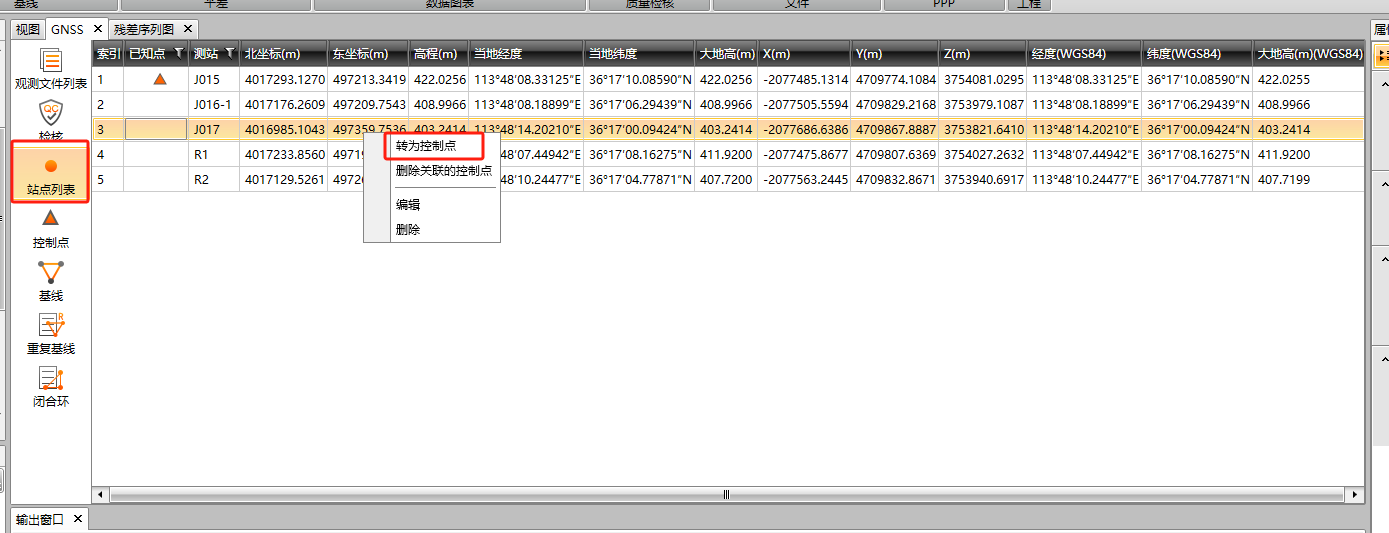

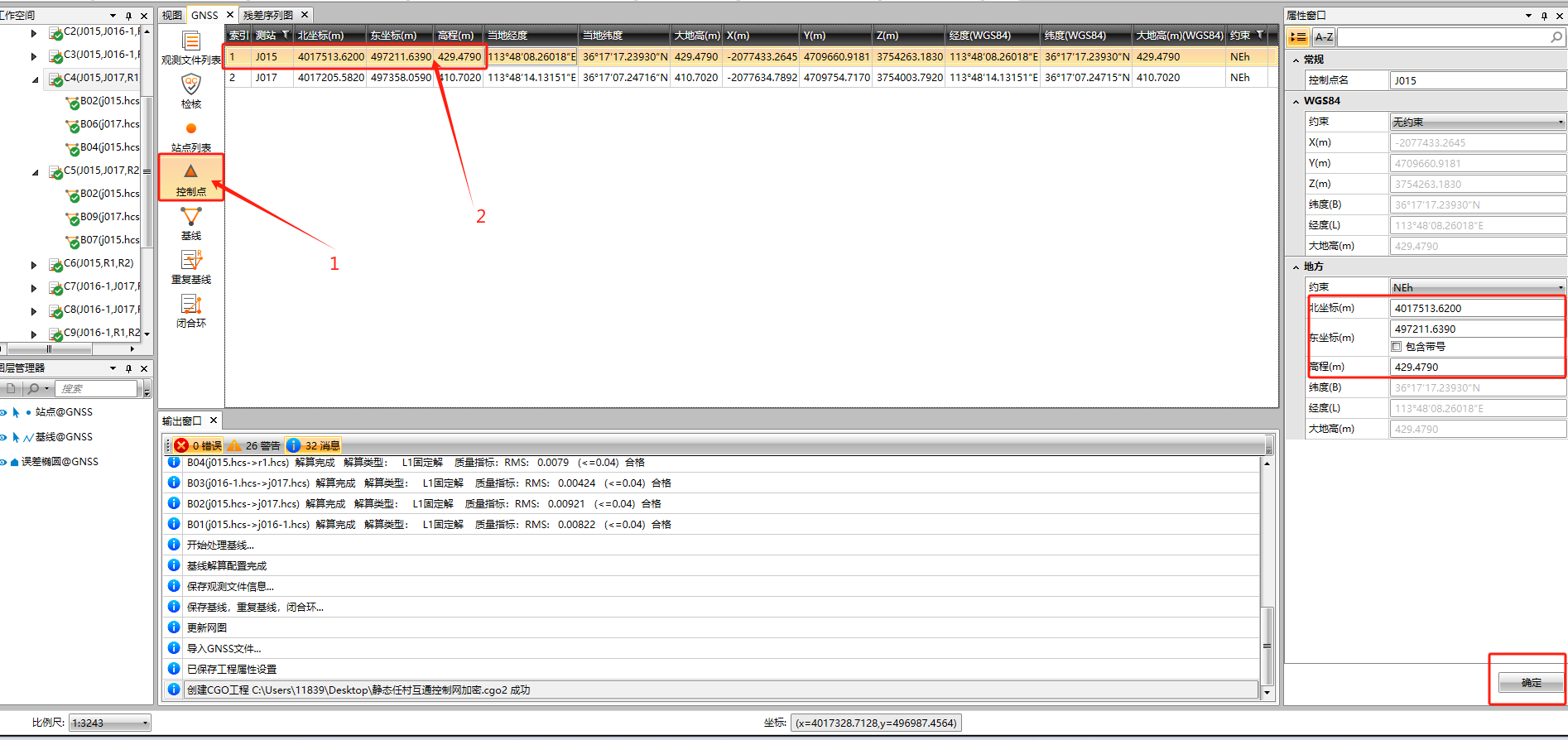

1. 在 站点列表 板块，选中右键 将某些点转为已知点
2. 设置控制点坐标

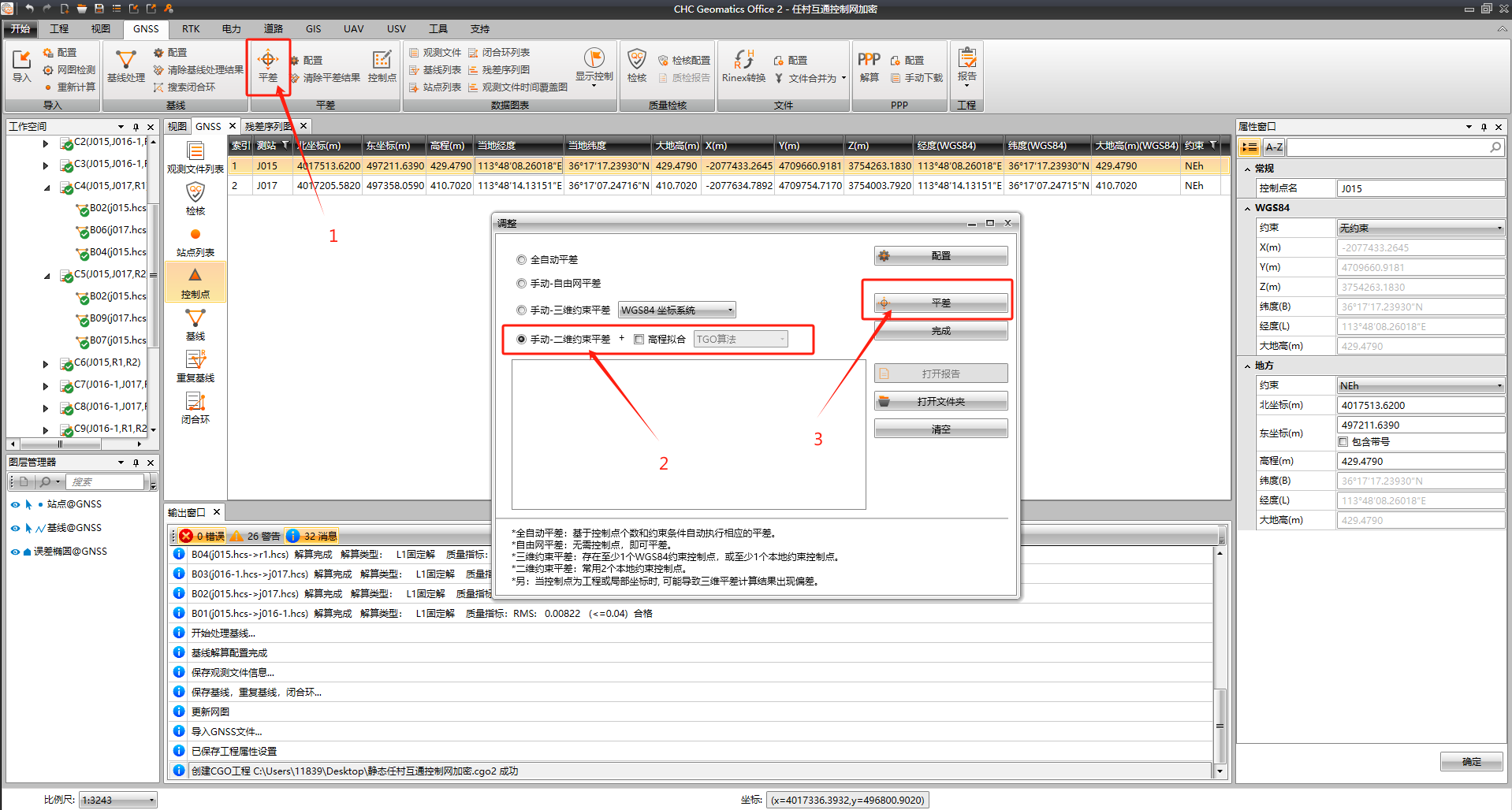

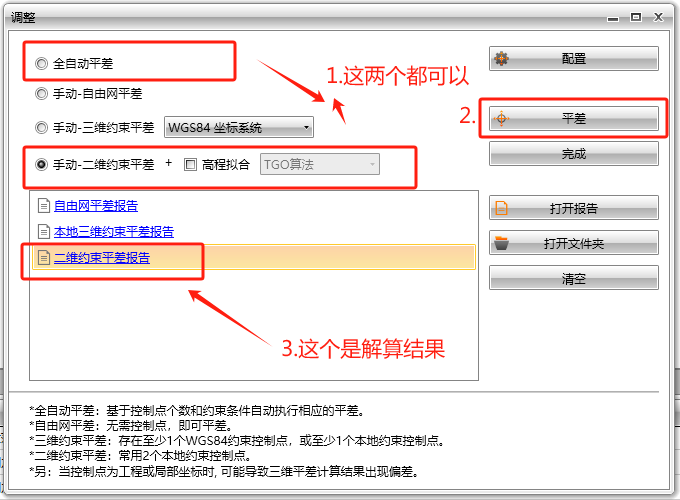

3. 平差，解算

2.4 查看结果

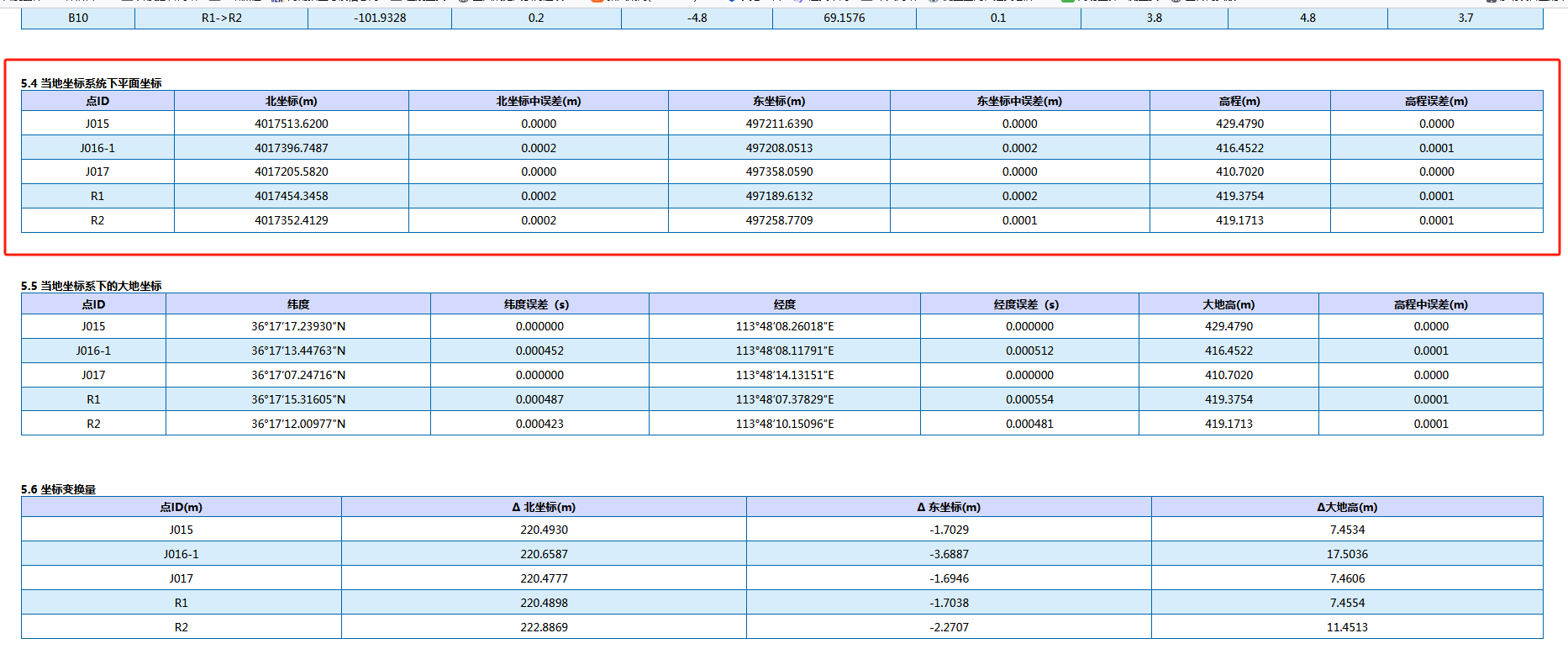

• 打开二维约束平差报告

  其中 当地坐标系统下平面坐标 这些就是解算结果了
