今天是2025年一月一日，这是繁忙的一天。

家里有台闲置的R730，最近有需求，需要配万兆双光口网卡、2个多模光模块、导轨、双电源、c13c14的电源线。配置一波三折，好歹给解决了。

材料列表

买的内容清单

名称	单价	购买渠道	规格说明

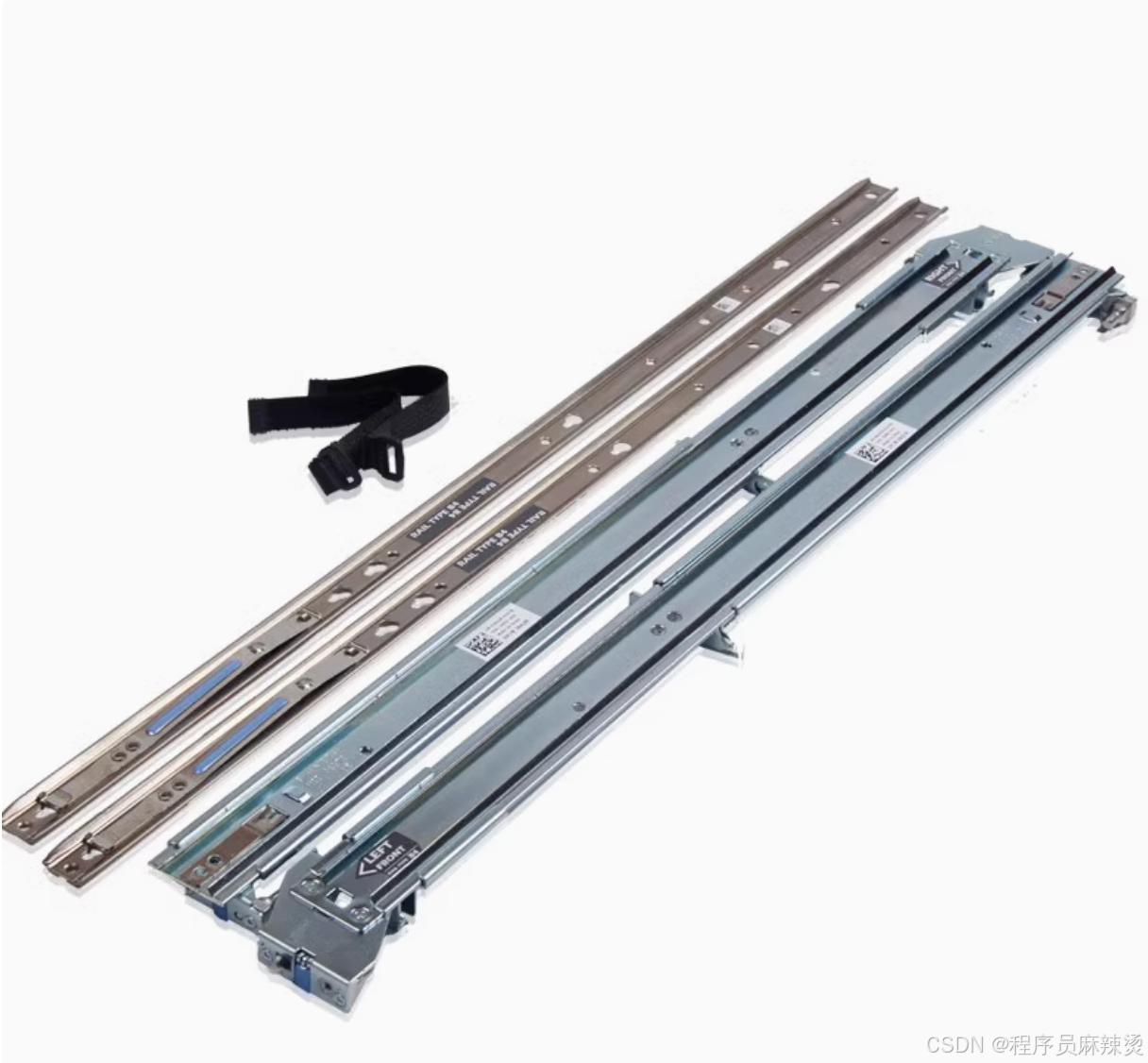

全新导轨	120	淘宝上买的，闲鱼上价格差不多 https://item.taobao.com/item.htm?_u=1d60ngfd037&id=677429734198&spm=a1z09.2.0.0.73722e8dd3a46P	不同机器型号，需要不同规格的导轨，所以大家买的时候要买对

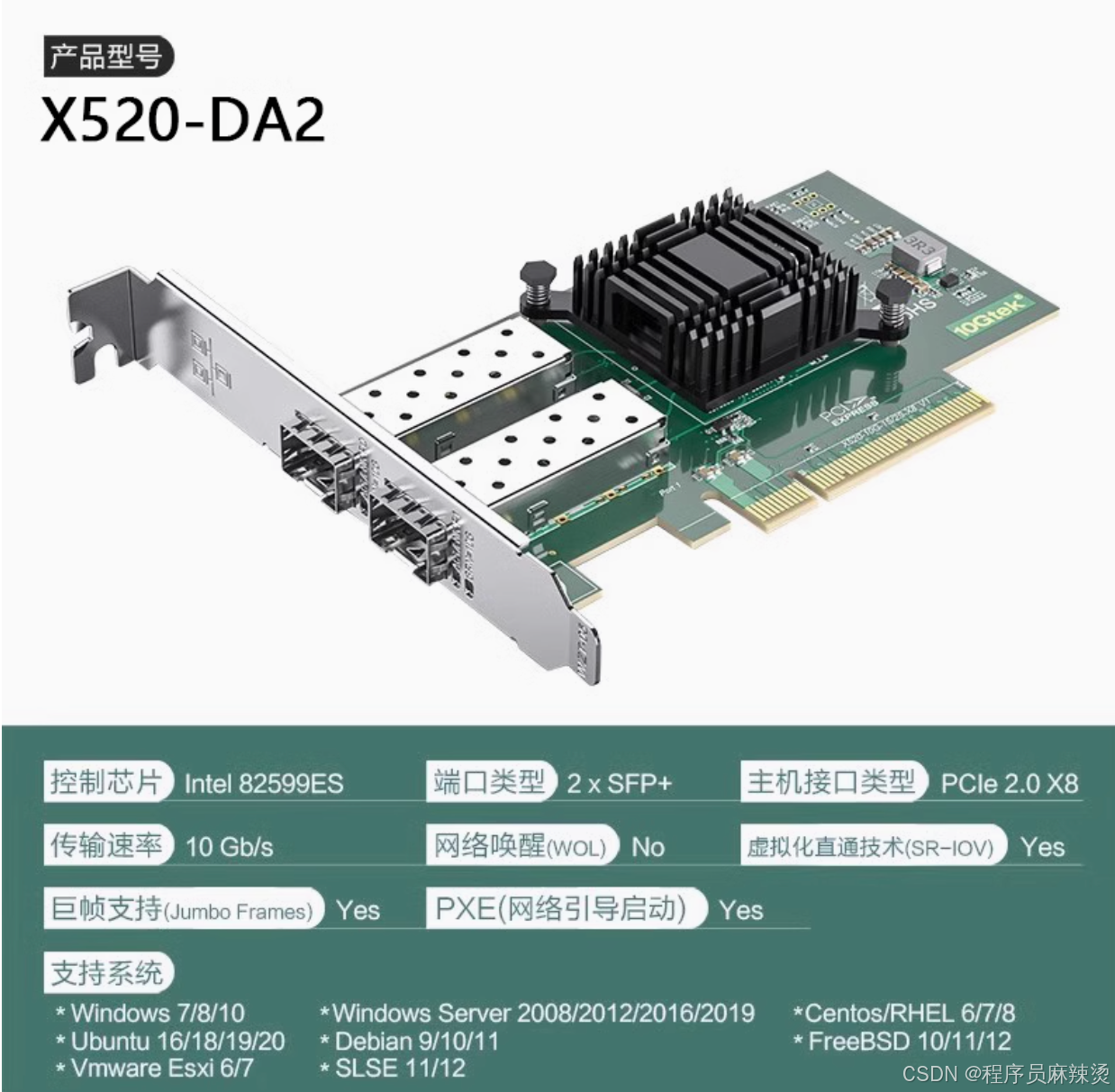

全新万兆双光口网卡*1	385	X520-DA2，闲鱼上100左右应该能搞到 https://detail.tmall.com/item.htm?_u=1d60ngf7189&id=42972776223&skuId=4950083075894&spm=a1z09.2.0.0.73722e8dd3a46P	1. 需要确认网卡接口类型，如是不是PCIe，是x8还是x16的。服务器是否有对应插槽 2.确认高度，是半高还是全高的，服务器是否有足够空间 3.确认支持哪些系统，某些操作系统未必有对应的驱动
全新多模光模块*2	45	兼容华为，https://detail.tmall.com/item.htm?_u=1d60ngfe537&id=14174368816&spm=a1z09.2.0.0.73722e8dd3a46P&skuId=4477322991756，闲鱼上十块出头一个	1. 分为单模和多模。单模传输距离较远，通常可以达到几十公里甚至上百公里；带宽较大，能够支持高速数据传输；成本相对较高；在长距离的骨干网络中应用广泛。多模传输距离较短，一般在几百米到几公里之间；带宽相对较小；成本较低；适用于短距离的数据中心互联等场景 2.是否兼容带光口的交换机、路由器、防火墙、网卡、收发器等光纤设备
全新光纤跳线2m *2	21.8	LC-LC（OM3多模双芯），https://detail.tmall.com/item.htm?_u=1d60ngf711e&id=13835964195&spm=a1z09.2.0.0.73722e8dd3a46P&skuId=4186491490350，闲鱼上差不多2m 10块钱左右	1. SC和LC的区别：LC（Lucent Connector）光纤跳线的连接器通常比较小，能在有限空间内实现更高密度的端口配置；适合插入损耗要求高的应用场景；兼容性好，在机房中使用的大量光模块，特别是 SFP 等小型可插拔光模块，通常与 LC 接口兼容性更好，能更方便地实现设备间的连接。SC（Subscriber Connector）光纤跳线的连接器尺寸比 LC 大；如果机房中的设备需要经常进行插拔维护或更换，SC操作方便；成本低；部分老旧机房中的设备可能更多地采用了 SC 接口，就用SC线。 2.OM3和OM4的区别：OM4在带宽和传输距离上比OM3要强，OM3适用于短程网络，如普通企业局域网，OM4更适合用于对带宽和传输距离要求较高的高速网。OM3便宜，OM4贵。一般OM4 光纤向后兼容 OM3 光纤，但反向不行。 3.铠装是指在缆芯外面包裹一层金属或非金属的防护层。这层防护层就像一层 “铠甲”，可以增强线缆的机械强度、抗压能力和抗外界干扰的能力。就是贵。
二手750W EPP电源 *1	50	熟人那里买的，机房要两个电源，我现在只有单电源	-
二手c13c14电源线1.5m*2	10	熟人那里买的，这种线我家里没有	有几类，国标线、c13c14线、欧标线等

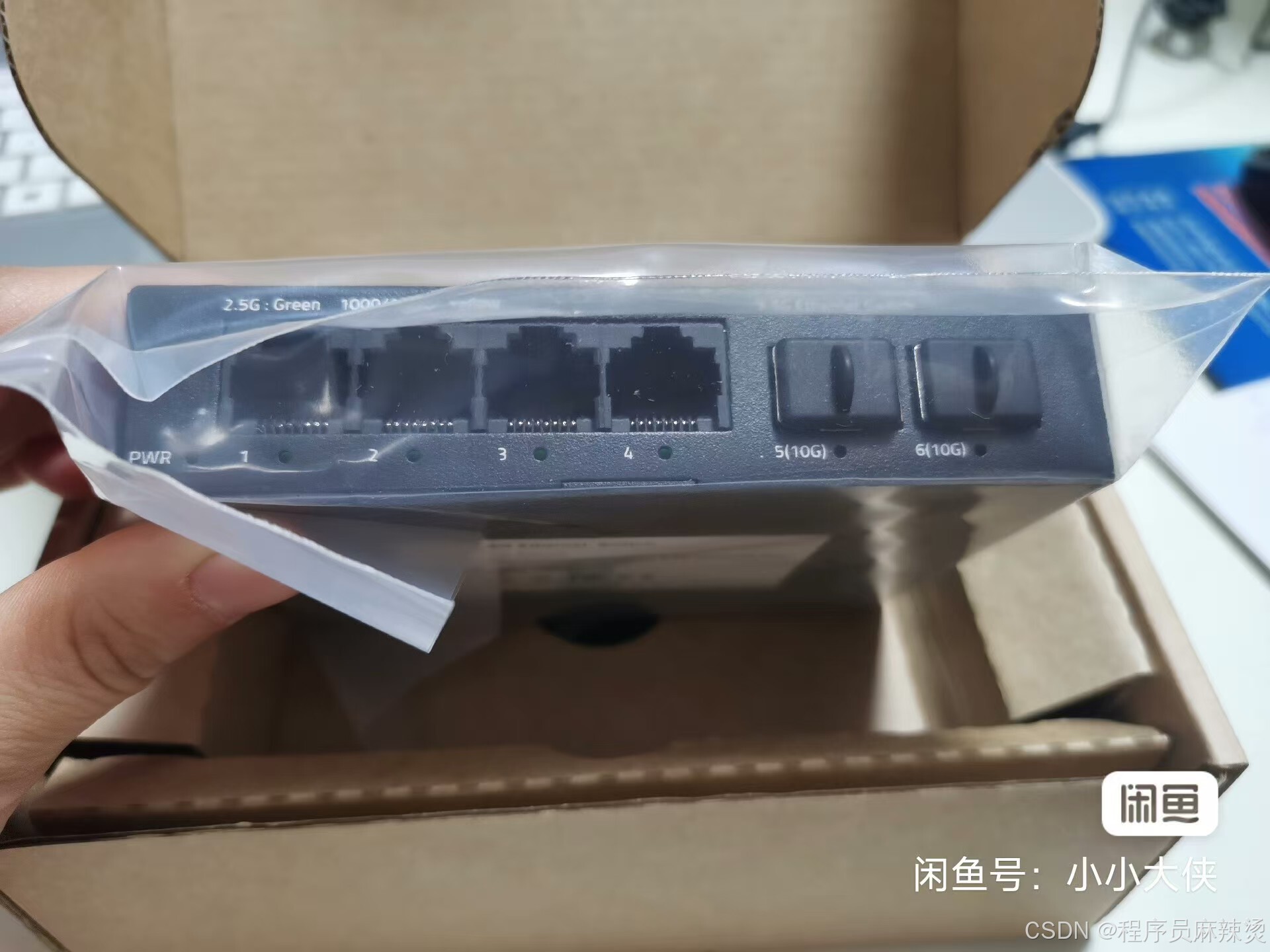

全新万兆交换机 * 1	135	闲鱼，4个电口，2个10G光口	就一个普通交换机，但是有光口
二手多模光模块 * 2	15	闲鱼价
二手e5-2686v4 *2	205	熟人那里买的，上次200一个。机器上配置的CPU很差，得换个这个。

还单独买了两根10m的网线，剩下的2个64G的内存、硅胶等家里就有。

网络设计

为什么买了四个光模块、一个带光口的交换机？因为买回来得测试网卡兼容性，但是家里的光猫是电口的。

在这里插入图片描述

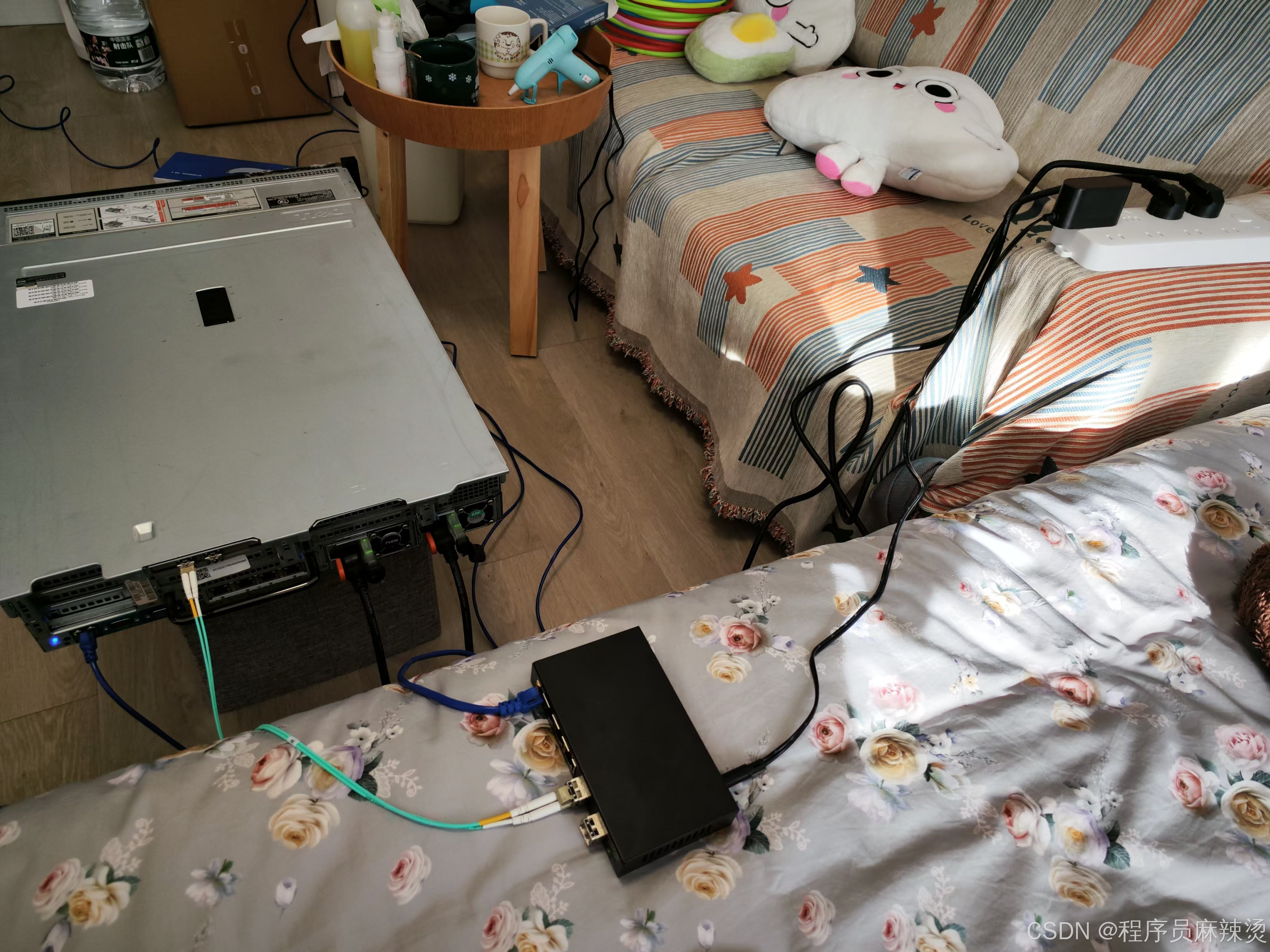

实际的样子是这样的

在这里插入图片描述

处理流程

这次操作还是遇到很多问题的，好在最后都解决了。

raid扩容

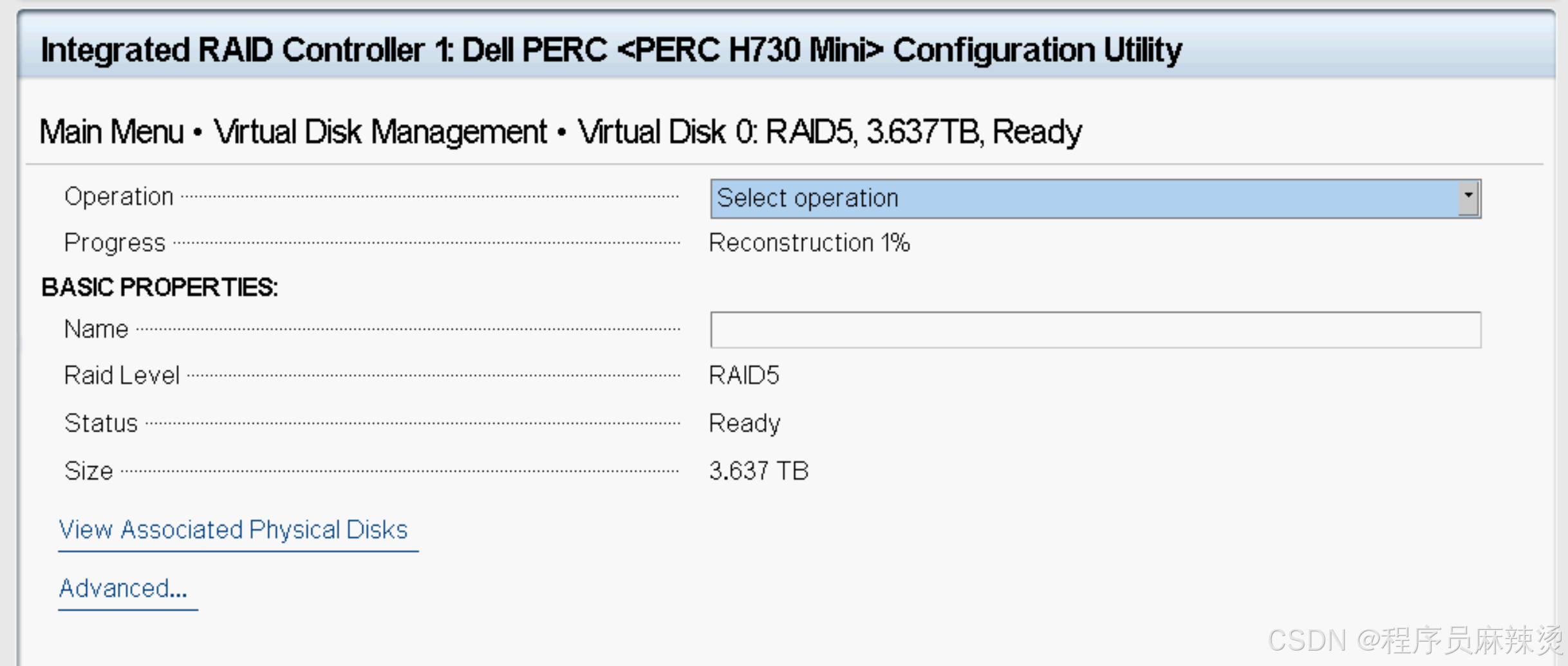

2024年6月份的时候，我做了一次DELL R730服务器对RAID5进行扩容。当时只重建完了1%，并没有等待重建完成。想着要寄出去，等所有重建完成吧。结果一天才重建了12%，算算等全部重建完得10天。

在这里插入图片描述

所以我选择重组raid5服务器安装系统教程，直接用四块2T硬盘组raid5，不在乎数据的话，超级快。

安装win10

问题

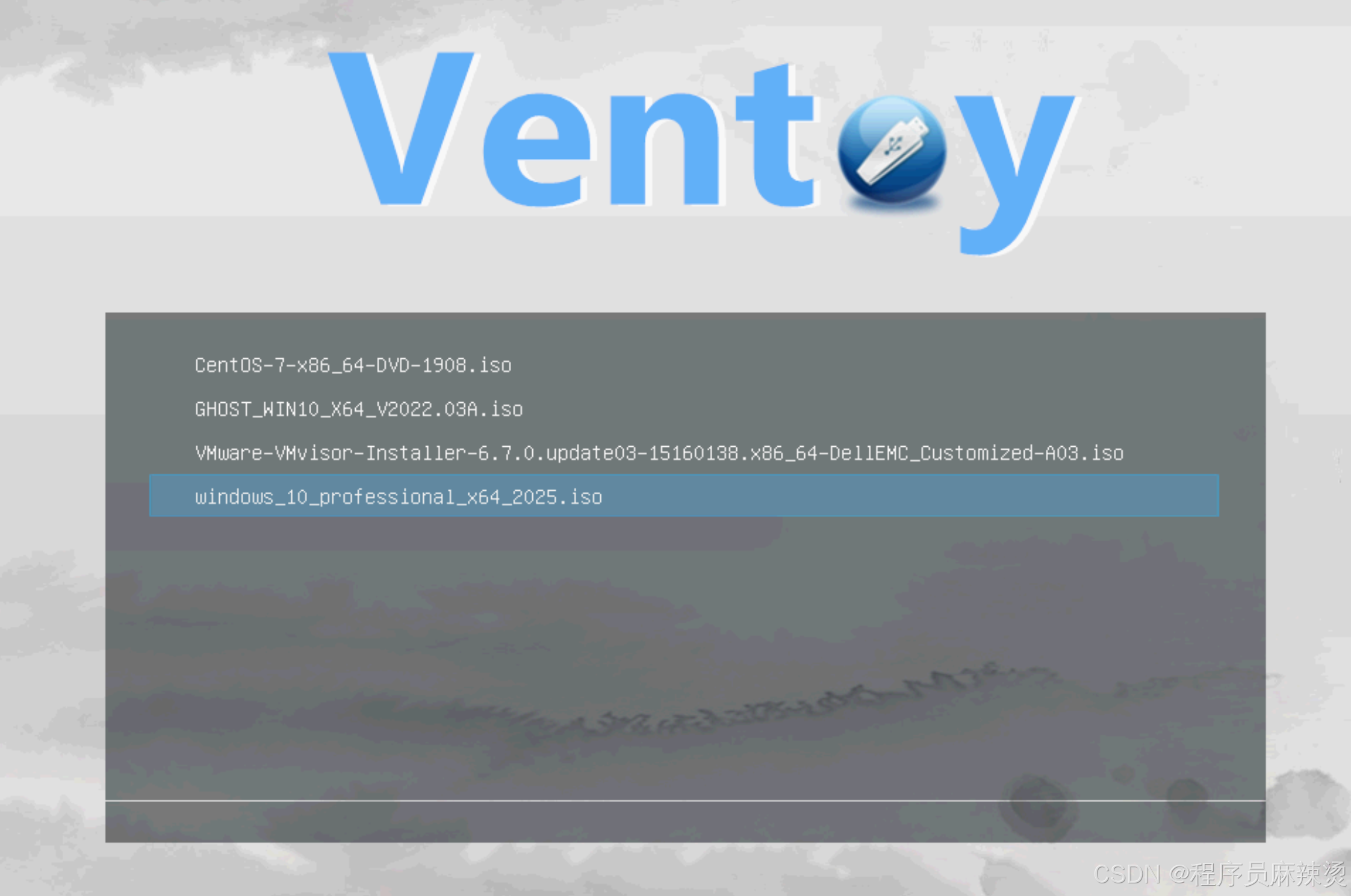

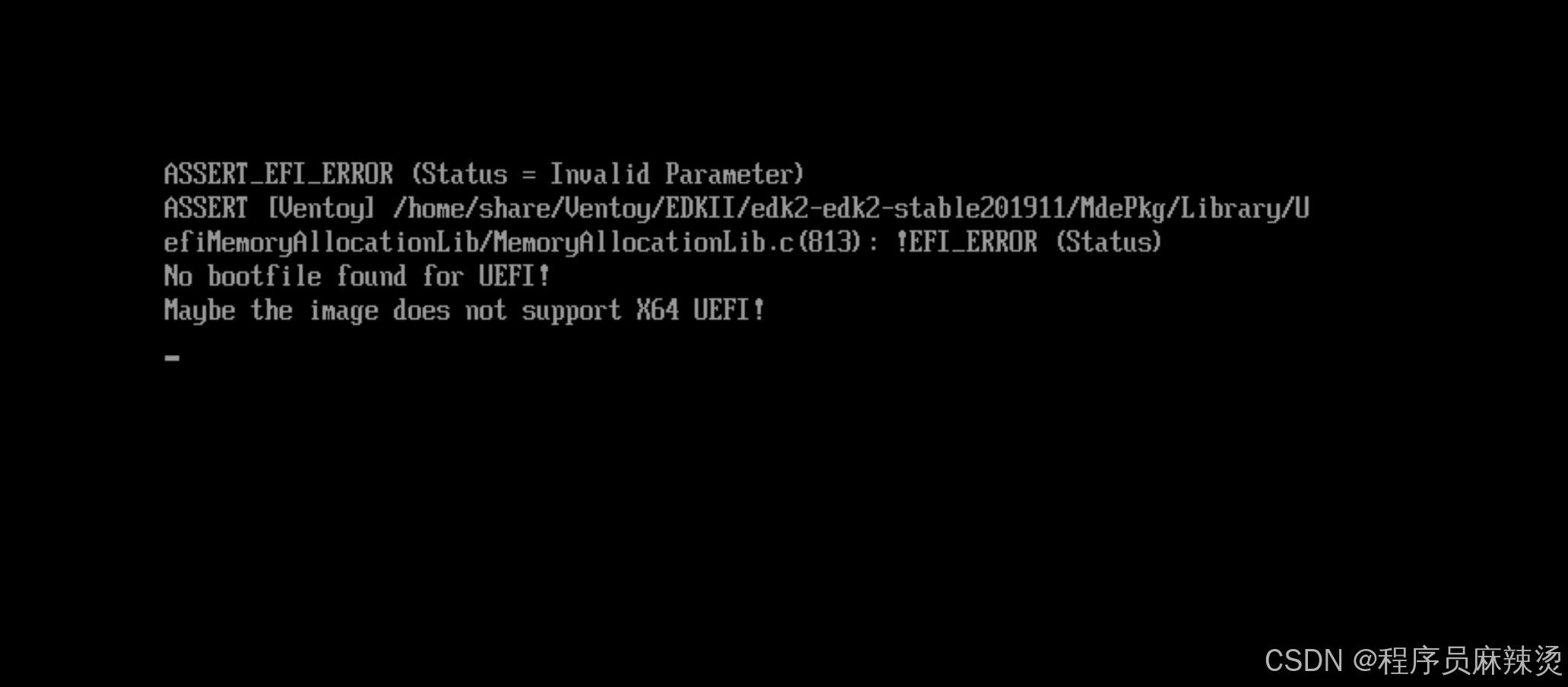

我以前安装过Centos和Esxi服务器安装系统教程，但是没有安装过Win10。第一次安装失败

在这里插入图片描述

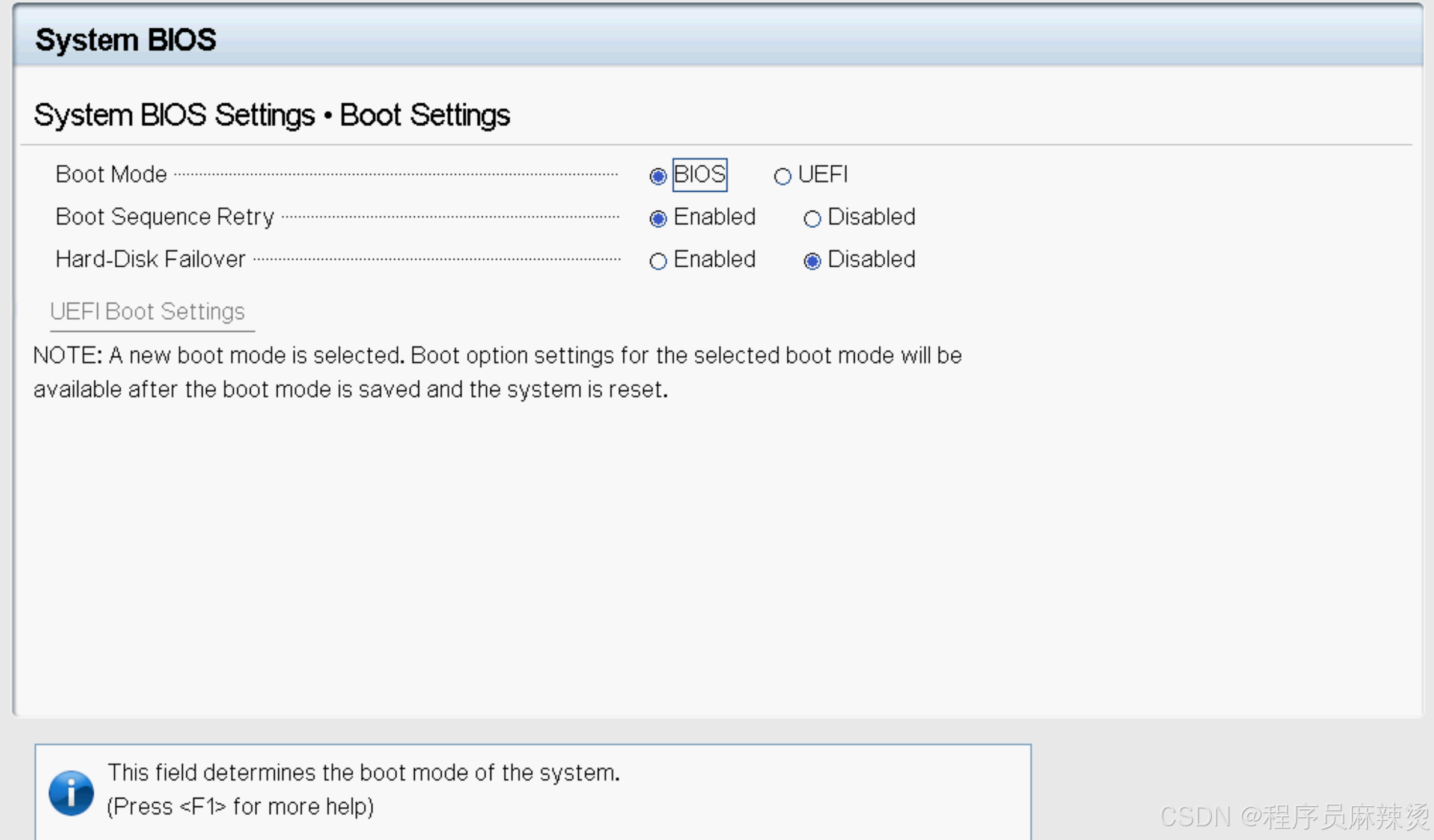

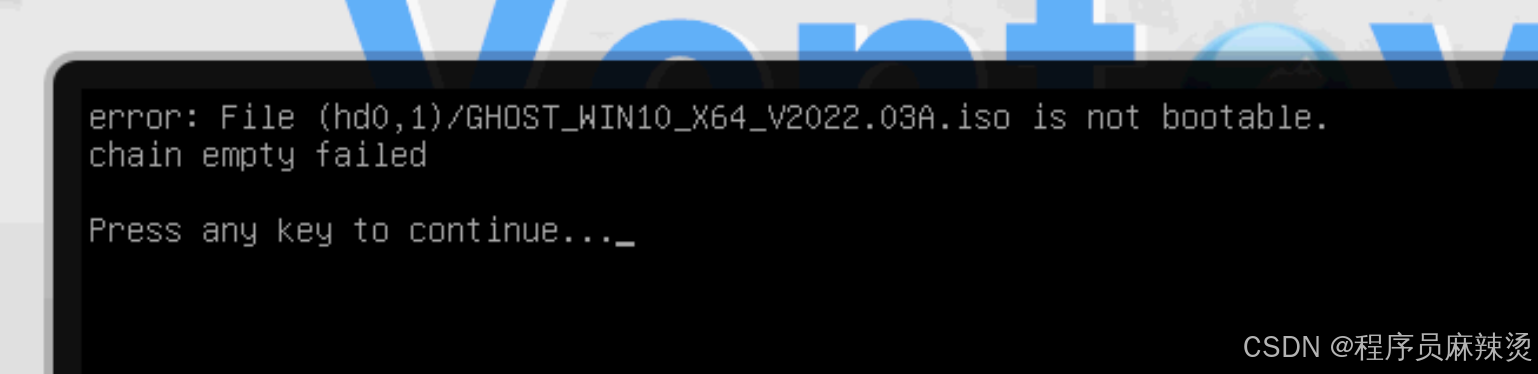

我猜测可能是启动方式的原因，把dell的启动方式从UEFI改成了BIOS，还是报错，只不过错误变了。想了一下也不对，现在应该大部分都用的UEFILinux启动过程。

在这里插入图片描述

后来发现是镜像的问题，重新找了个镜像就好了，大家可以从 https://msdn.itellyou.cn/ 找靠谱的镜像。

过程

安装Win10系统的过程如下：

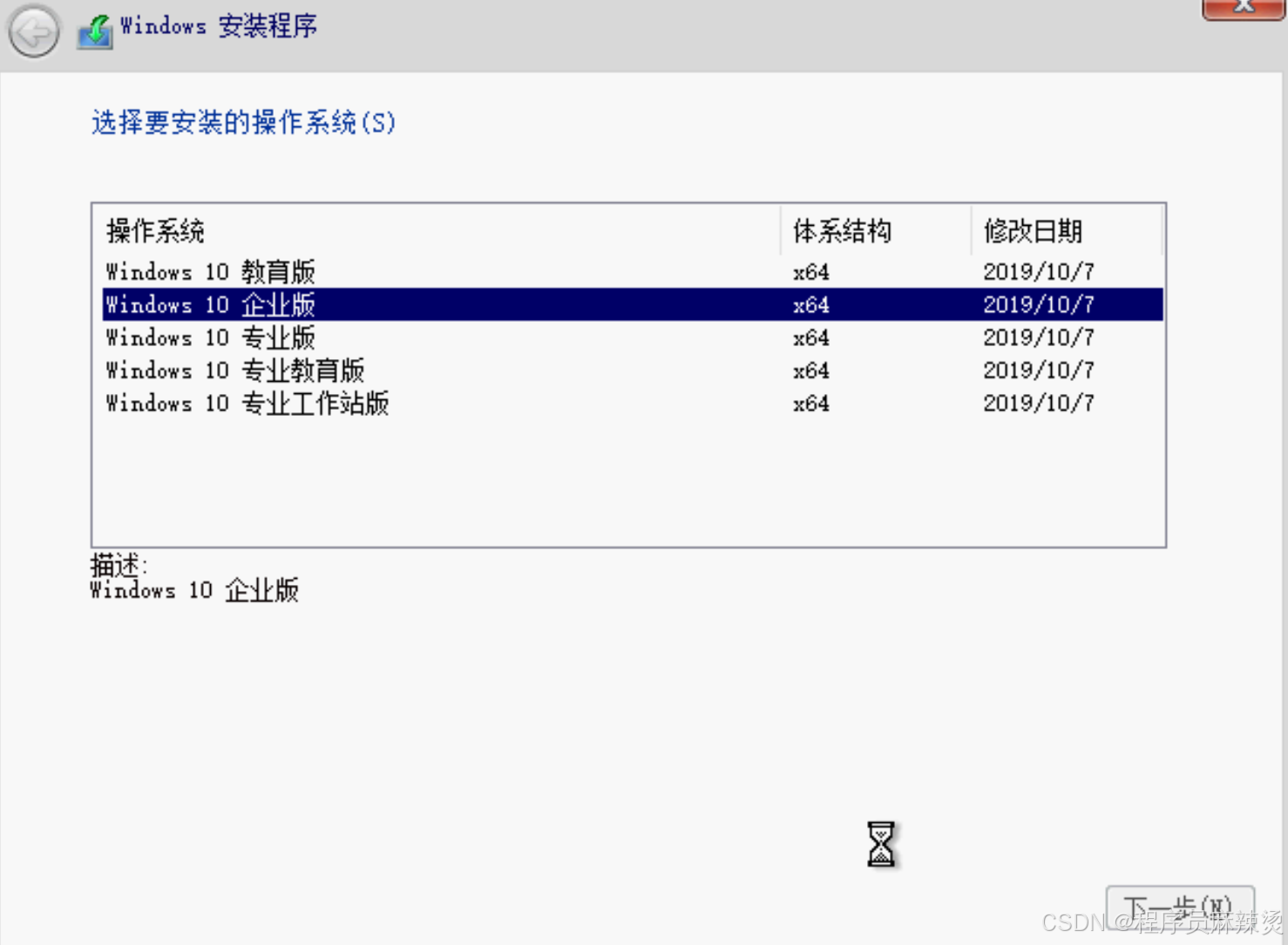

选择企业版

在这里插入图片描述

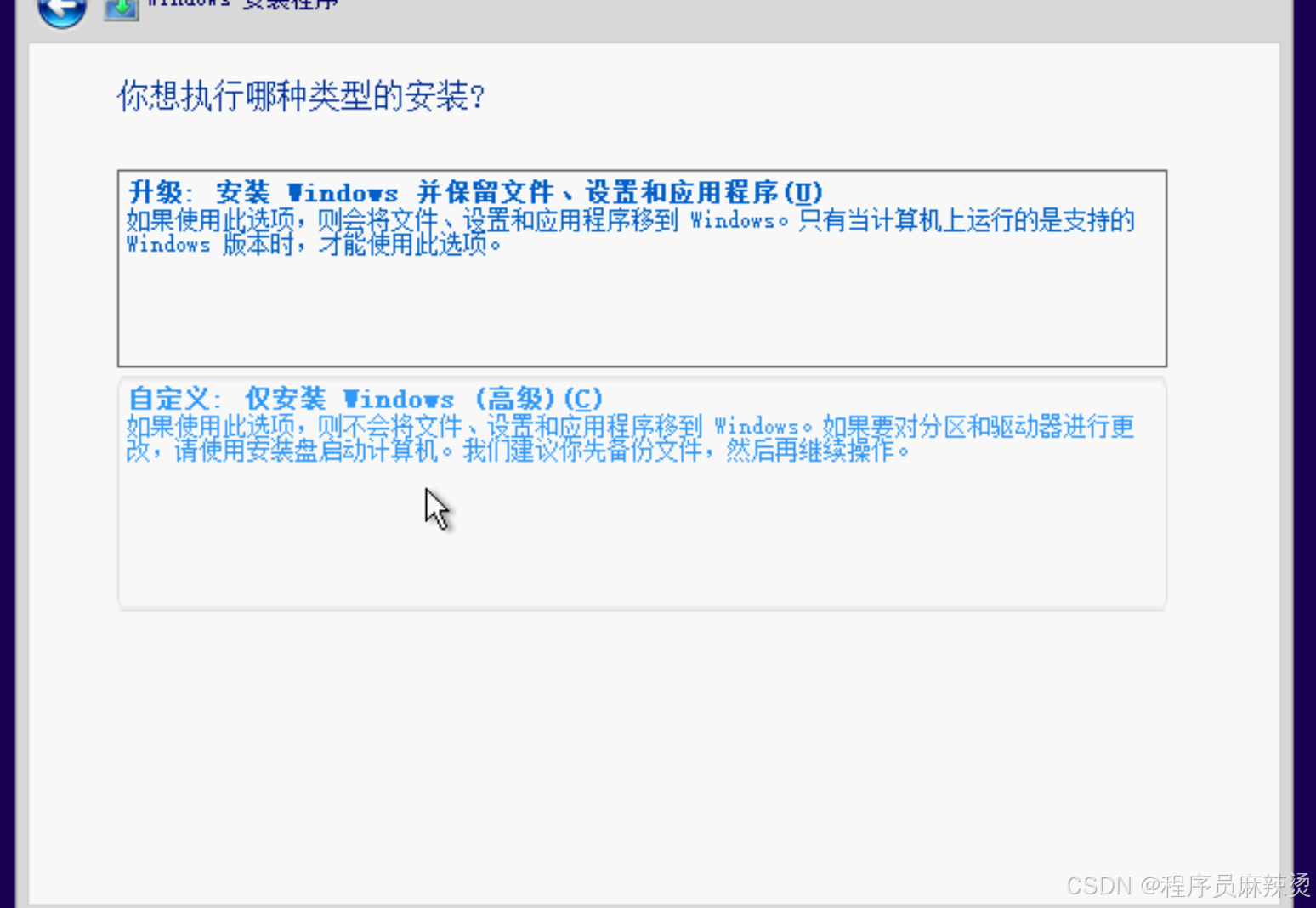

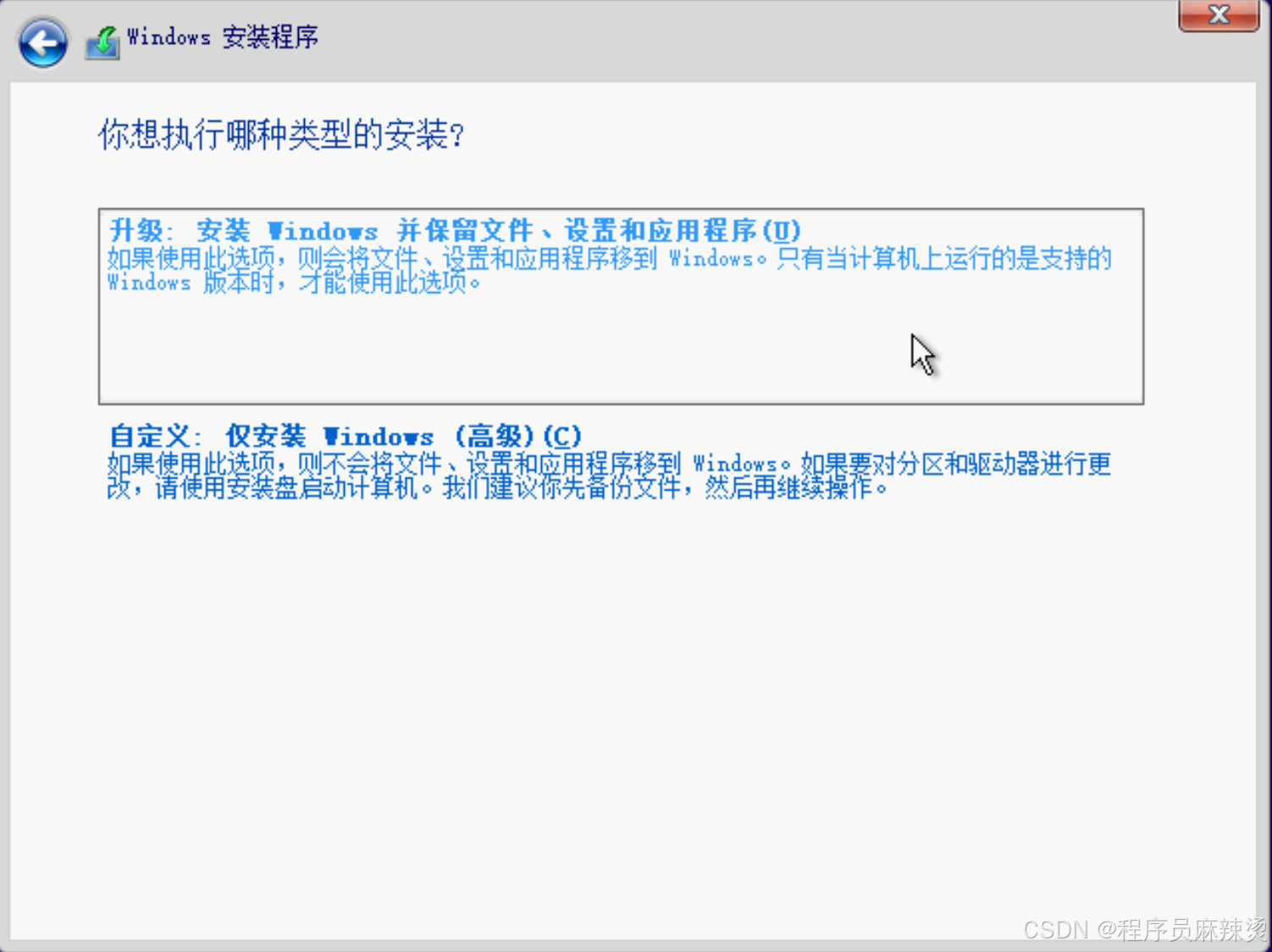

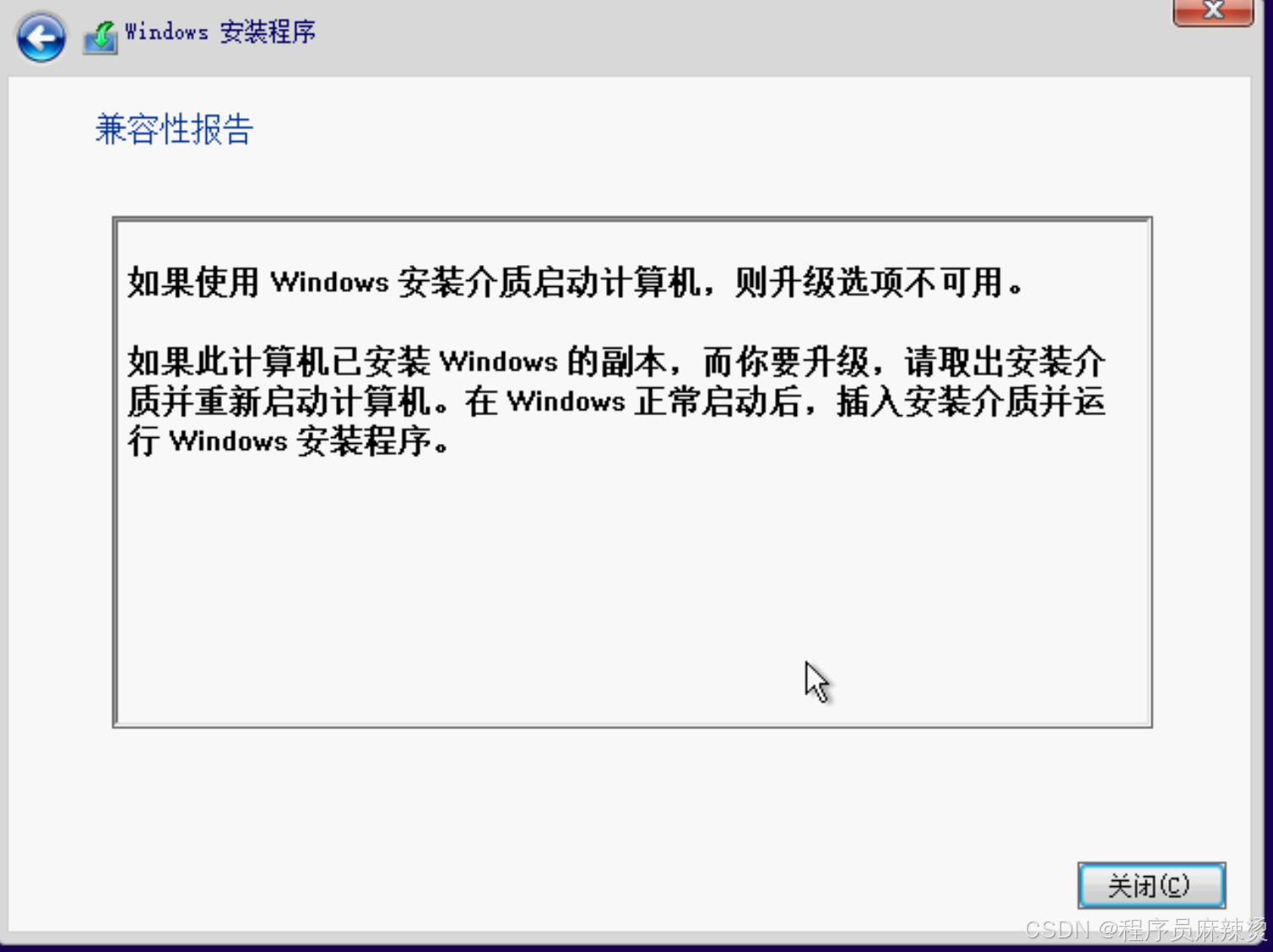

不要选升级
在这里插入图片描述

选自定义
在这里插入图片描述

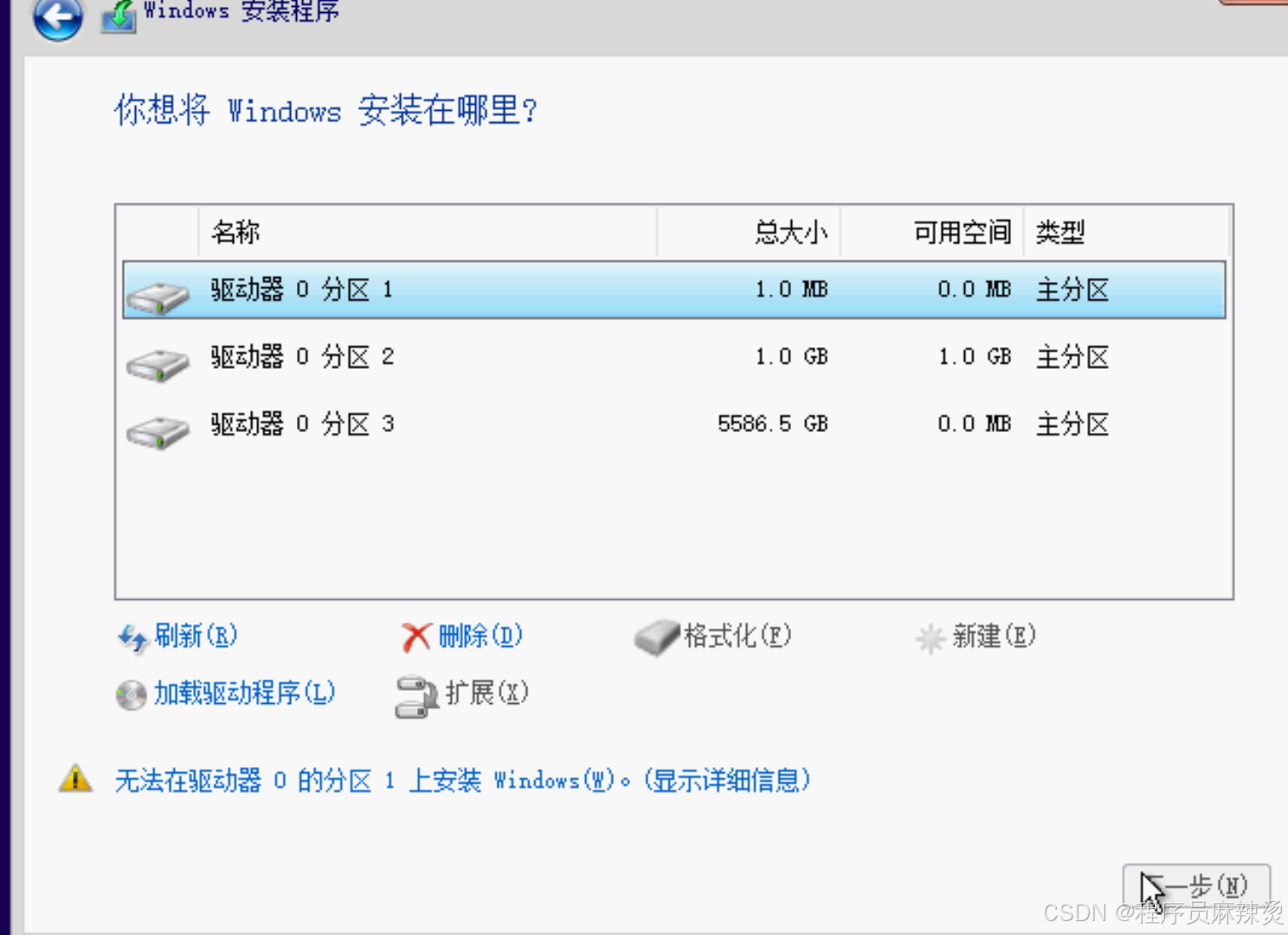

发现所有的主分区都无法使用。这是因为磁盘格式不对，执行Shift+F10打开命令行窗口，然后运行

1.diskpart     #进入硬盘部分

2.list disk    #列出所有驱动器硬盘

3.select disk 0  #这里的0代表硬盘驱动器编号

4.clean      #进入之后,clean清除该硬盘

5.convert gpt  #将硬盘区表格式转换为gpt格式或者mbr格式,win10需要gpt格式

6.exit       #退出disk part

7.exit       #退出命令行

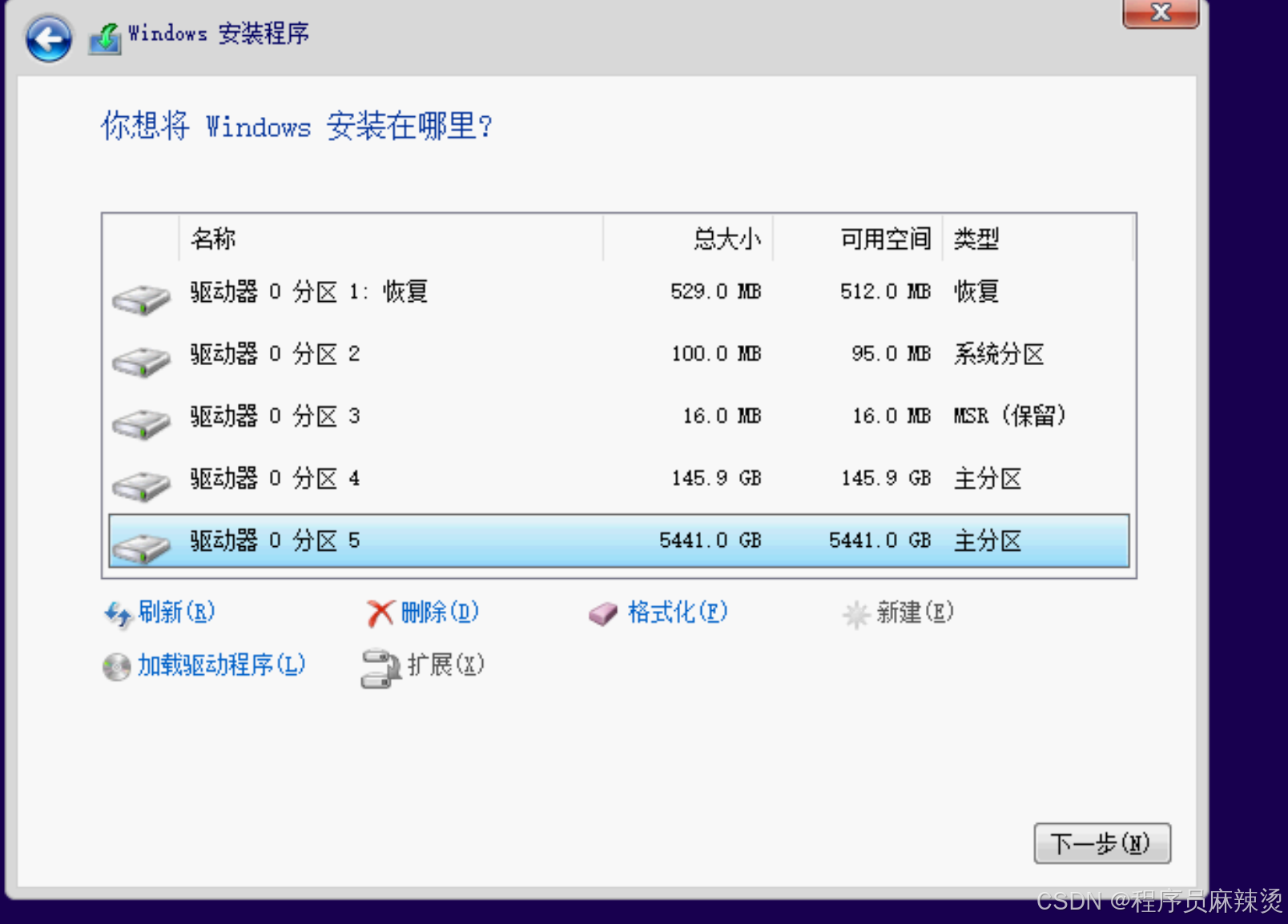

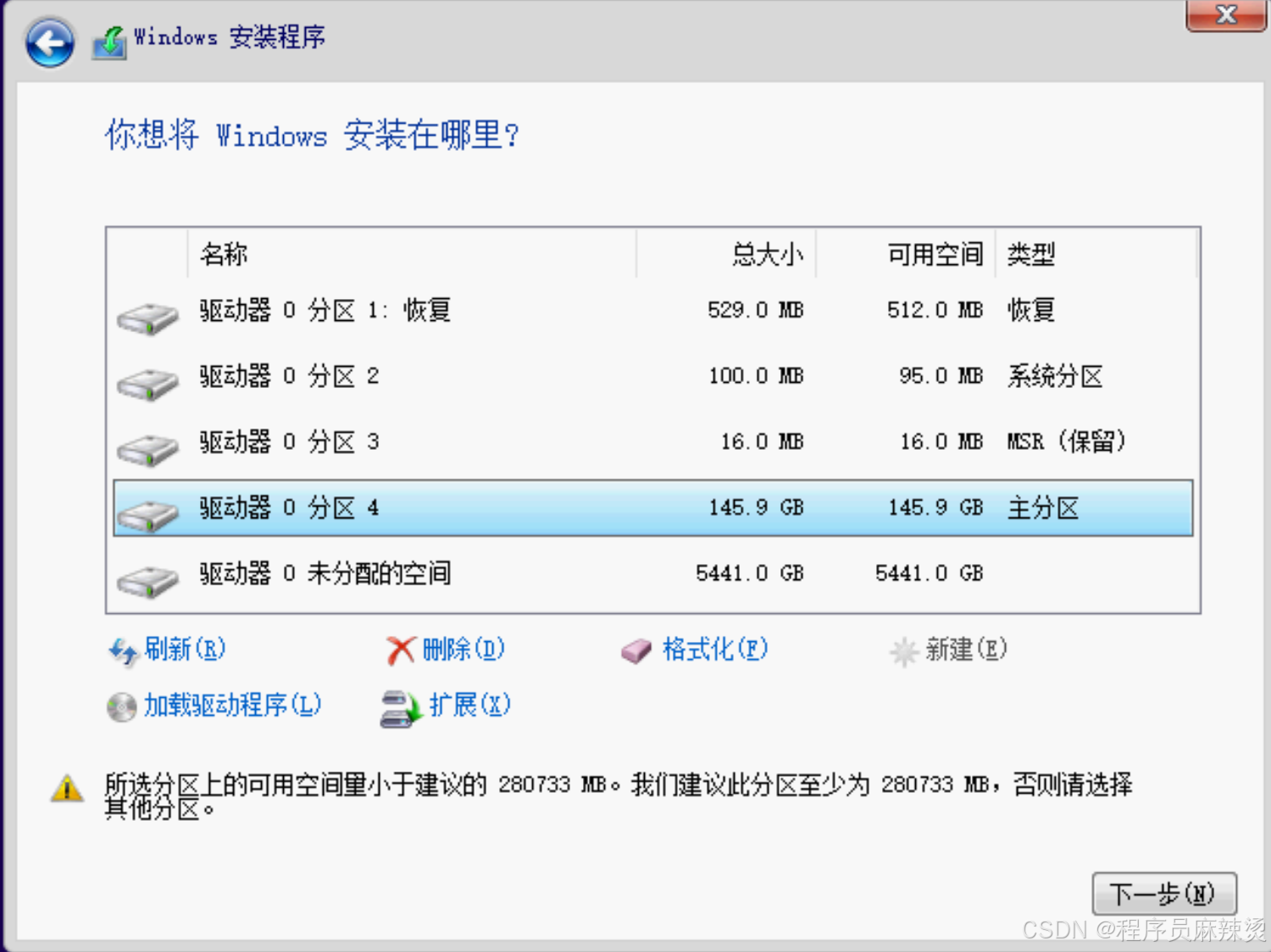

以上操作完成之后就可以正常安装系统了！我在5T空间上新建了两次，新建一个150G的分区，一个5.4T的分区，选择5.4T的主分区安装系统。

在这里插入图片描述

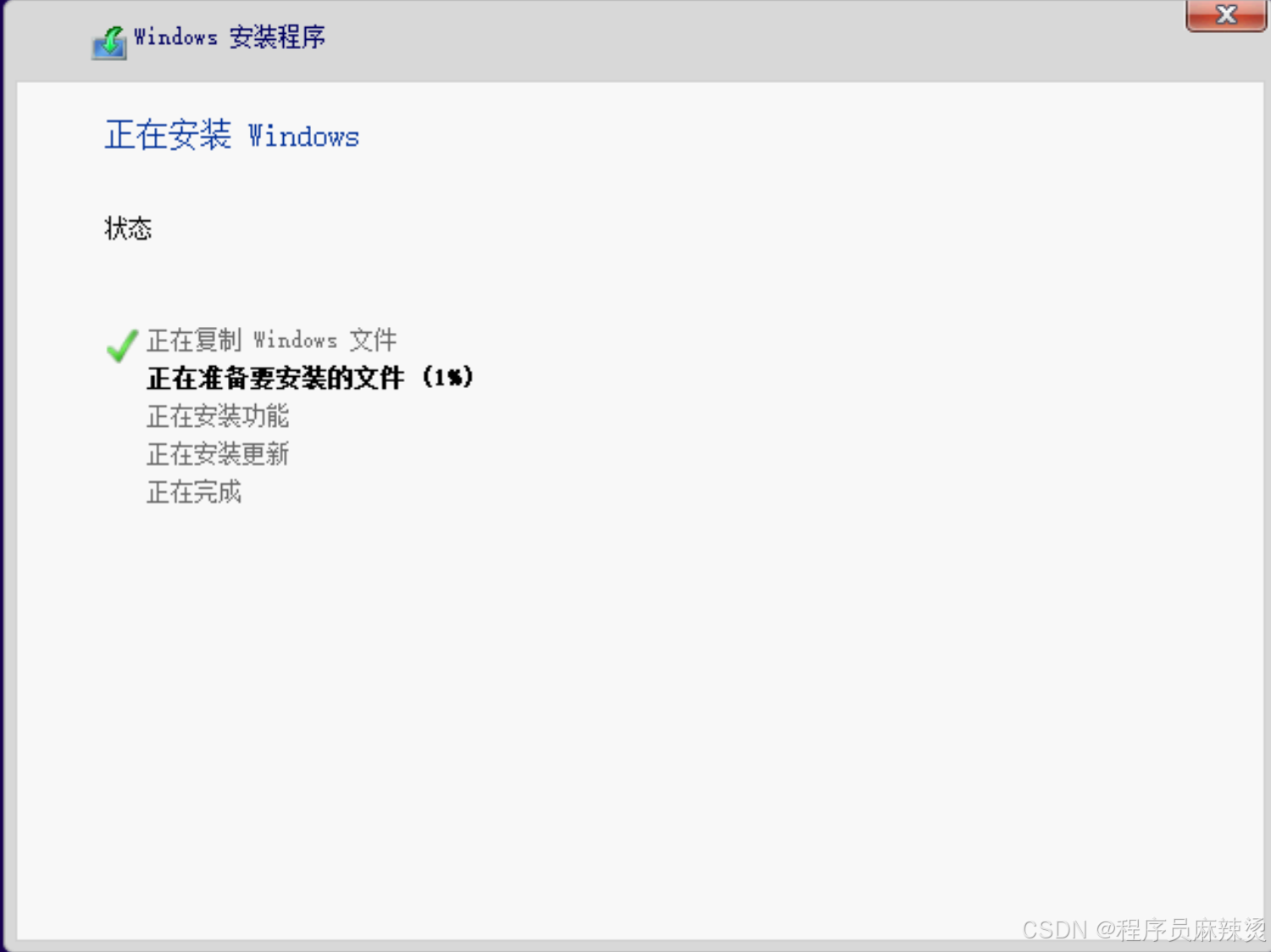

中间重启一次，没有拔U盘，啥都不管，安装好后把U盘拔掉就可以了。

在这里插入图片描述

安装网卡

网卡安装

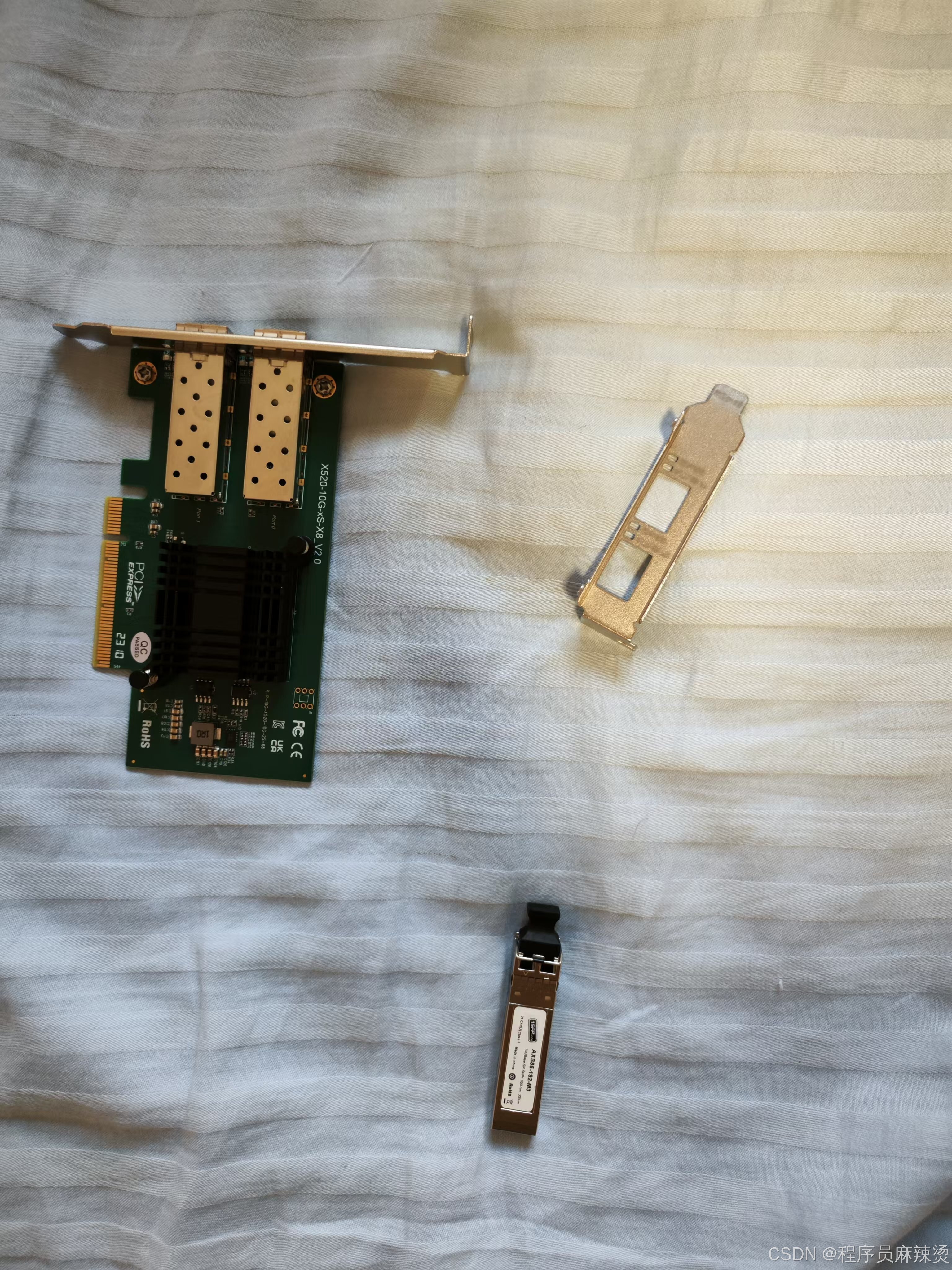

这个网卡是X8的，两个riser上都可以装，为了方便，我就装到riser2的X16上了R730结构。

在这里插入图片描述

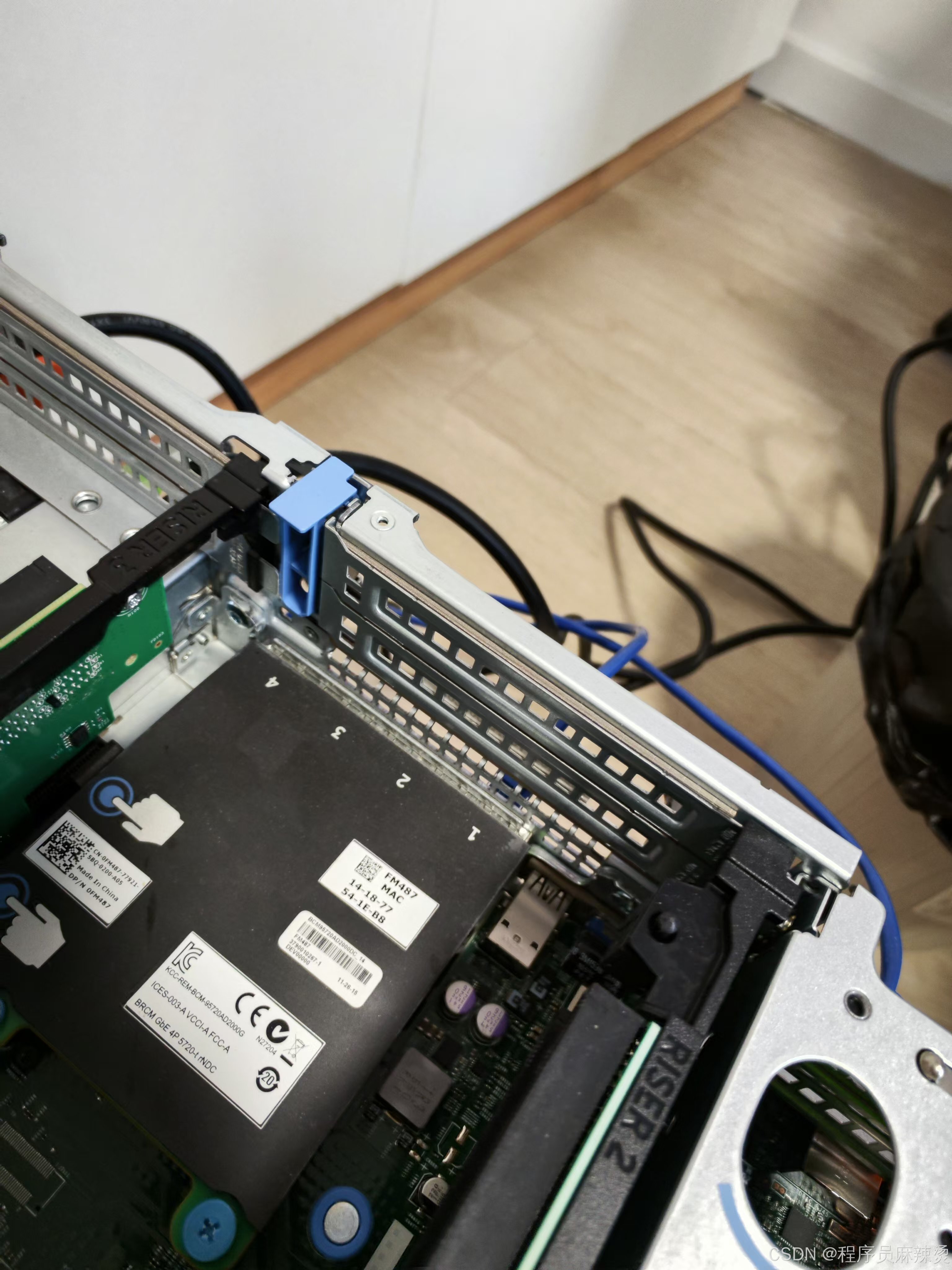

蓝色的地方，可以提起来，把对应的挡板下掉。

在这里插入图片描述

装好网卡后，把蓝色的重新压回去。

在这里插入图片描述

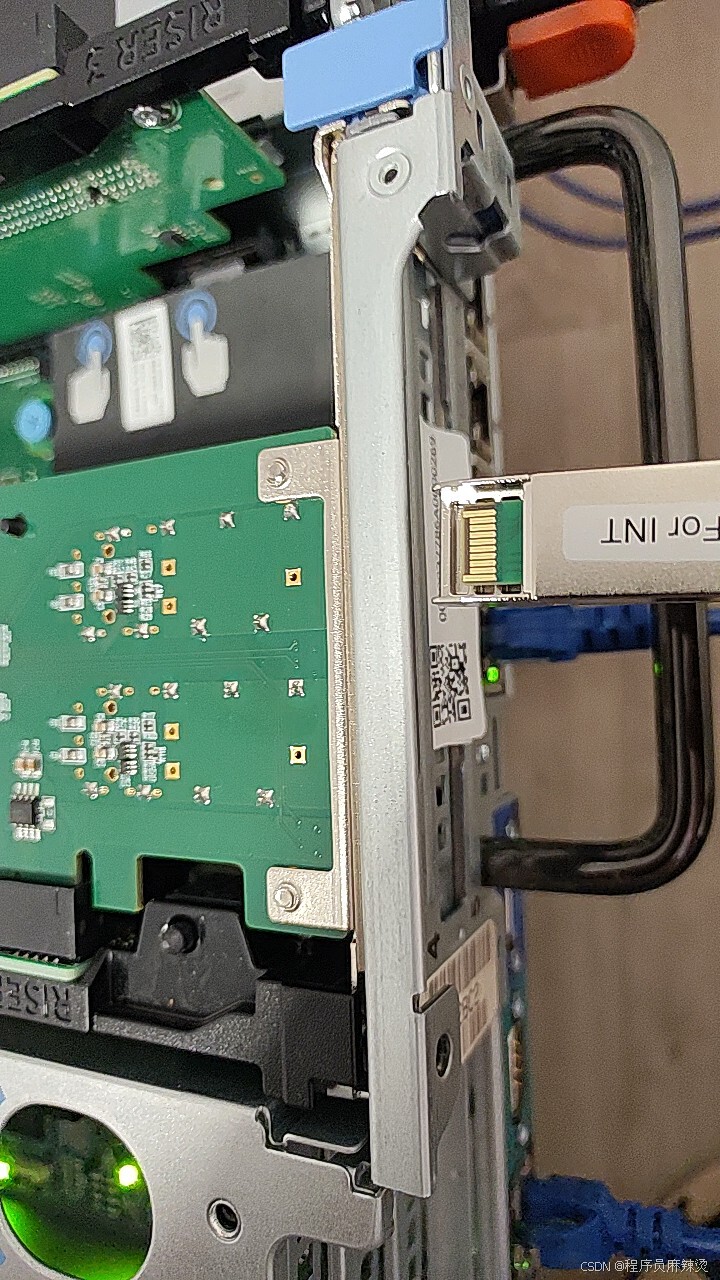

光模块安装

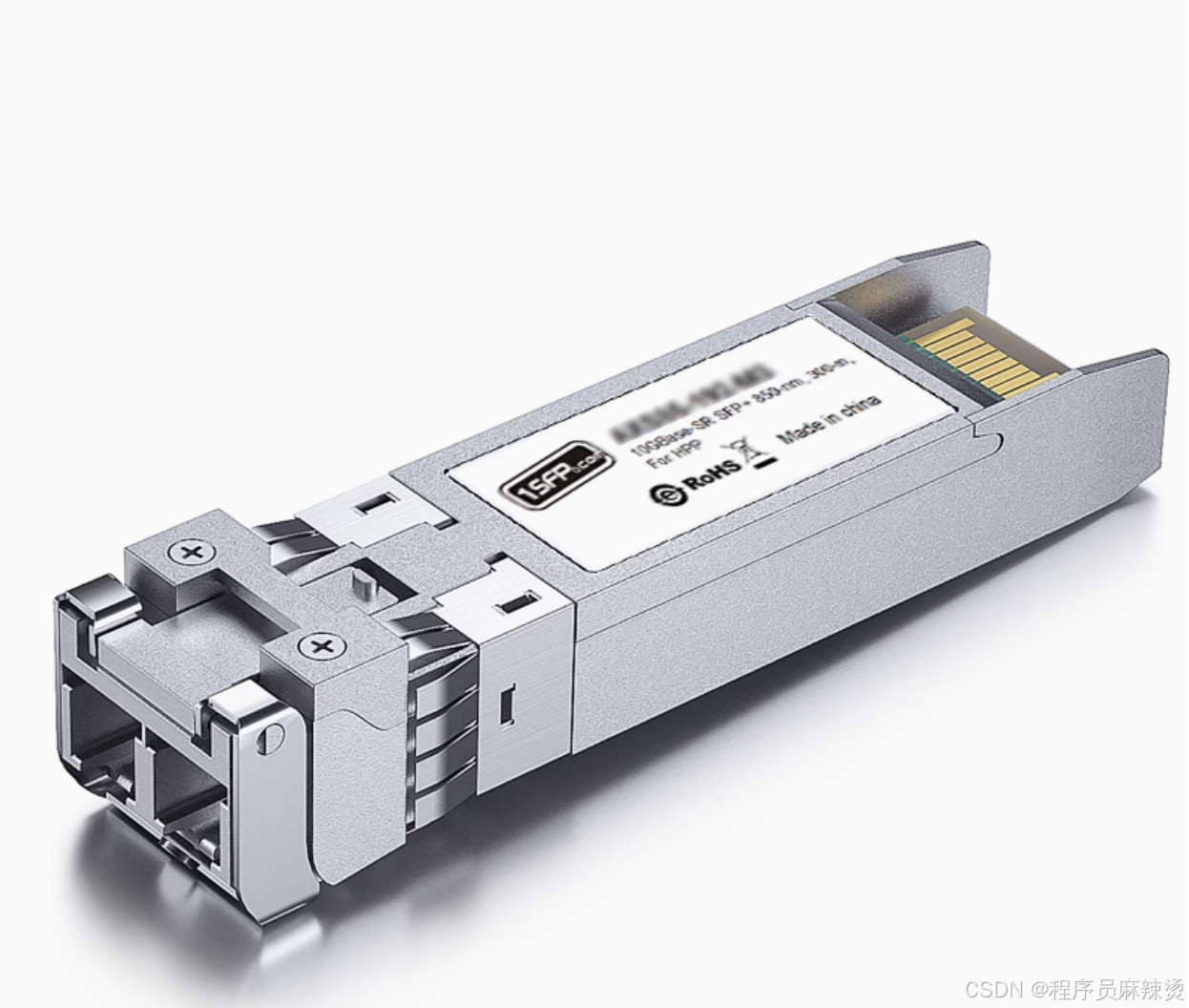

在这里插入图片描述

光模块上有拉杆，安装的时候对准光口直接安装就行，但是拔出来的时候，请先拉出拉杆，然后再拔。光模块上有个锁结构，不拉出拉杆，硬拔会出问题。

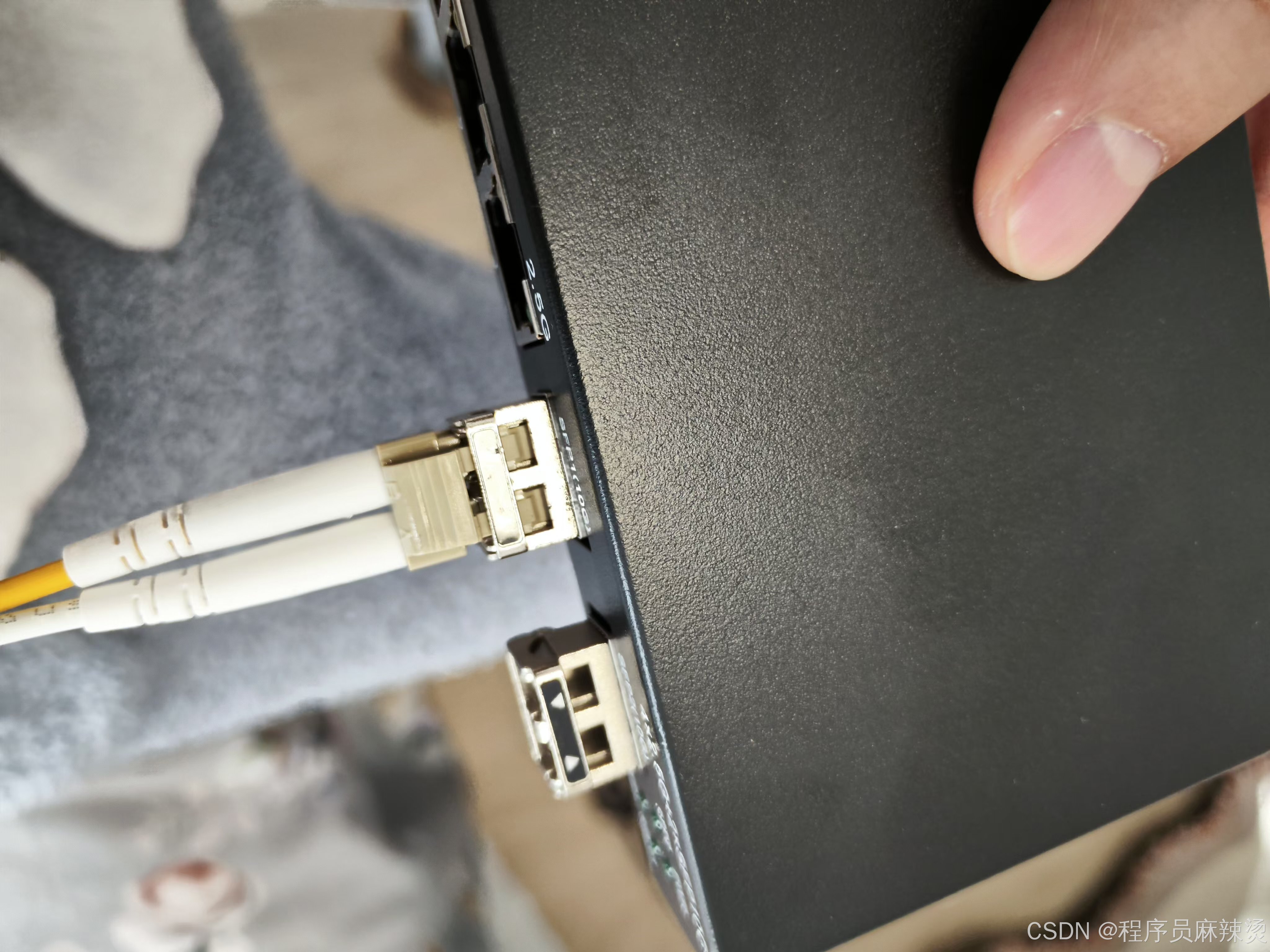

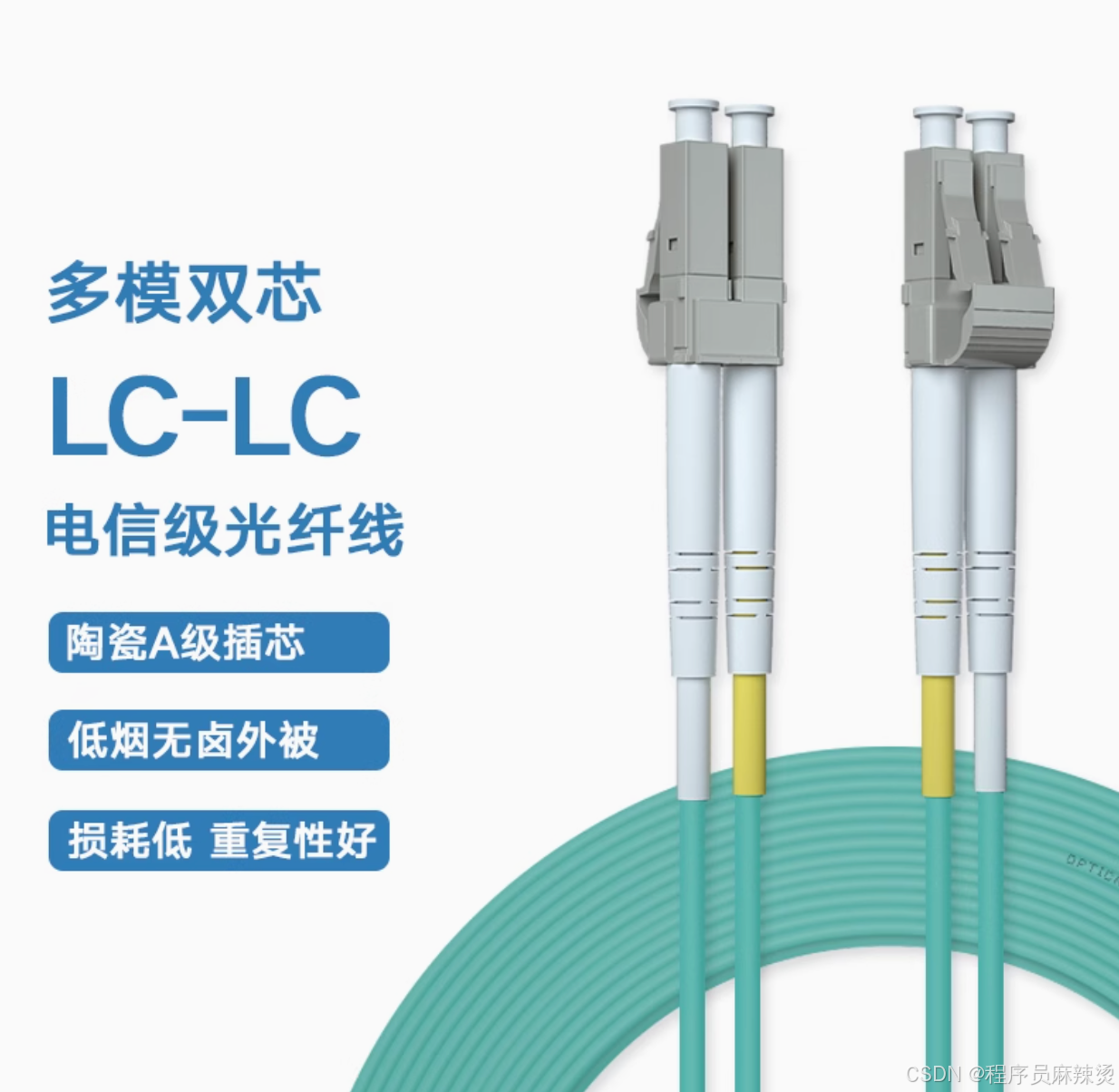

光纤跳线安装

在这里插入图片描述

直接插到光模块上就行，会有咔哒声。如果要拔出来，需要向下按住灰度部分的凸起。

驱动安装

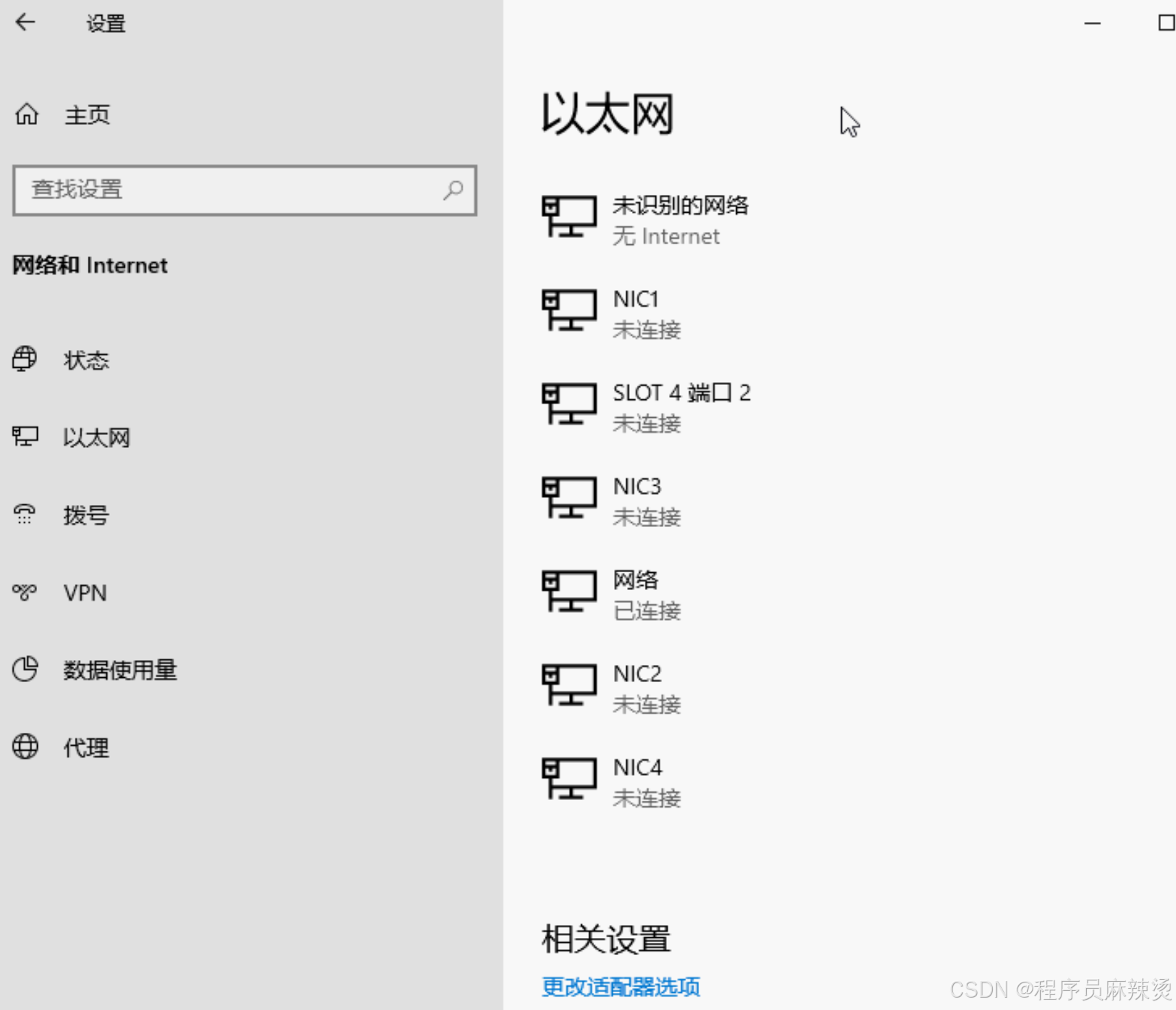

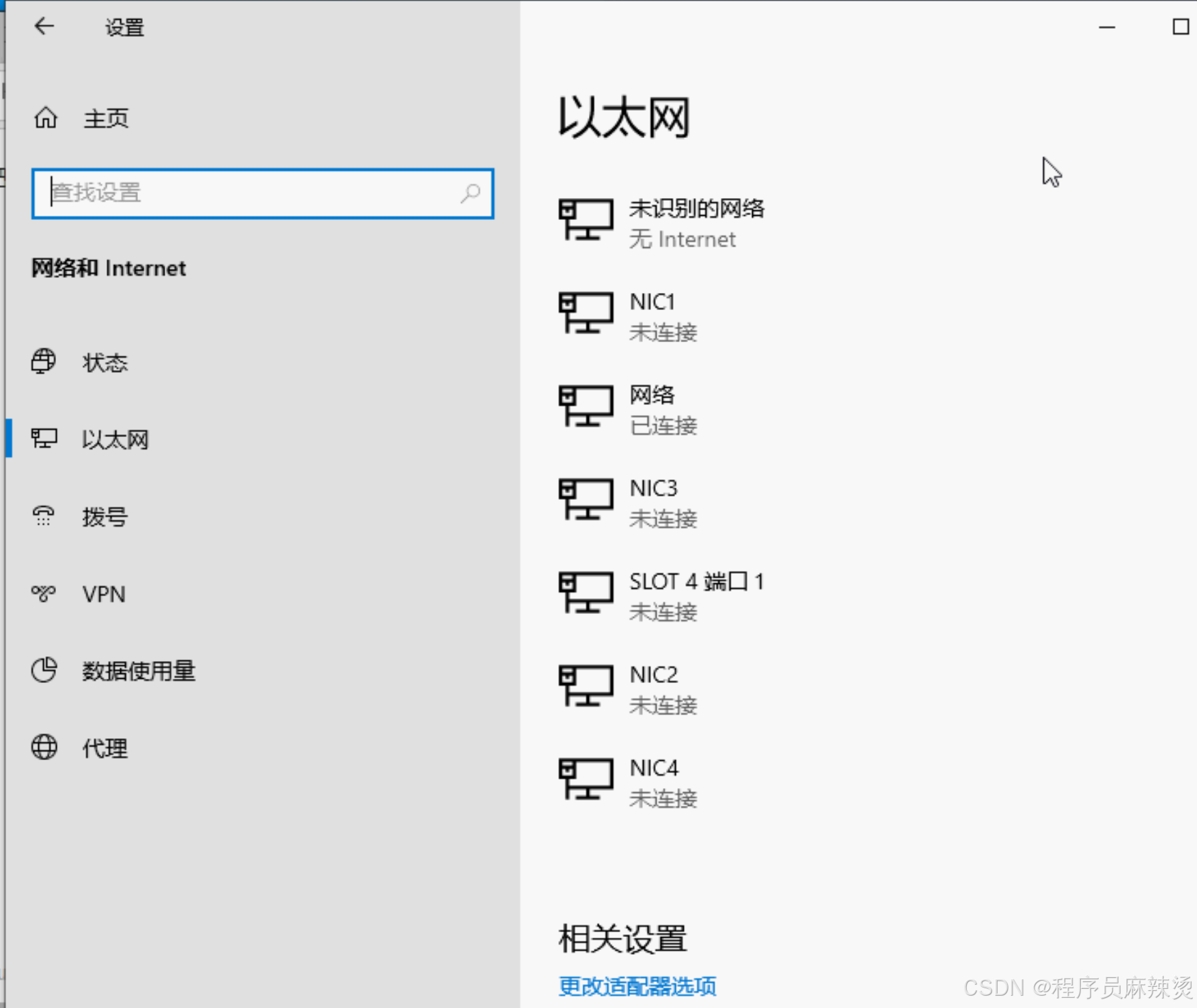

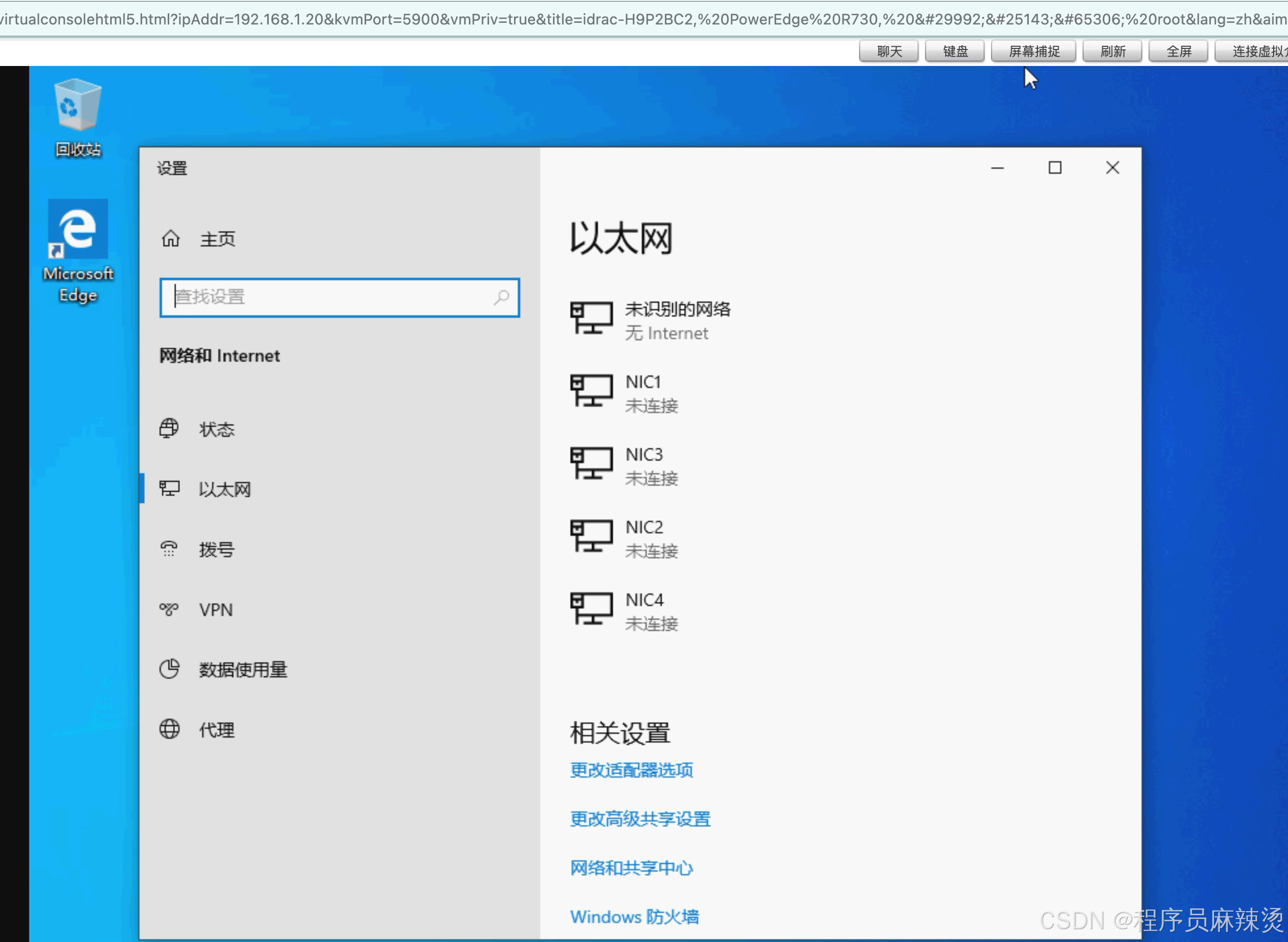

安装网卡后，可以发现机器并未识别新增加的网卡。

在这里插入图片描述

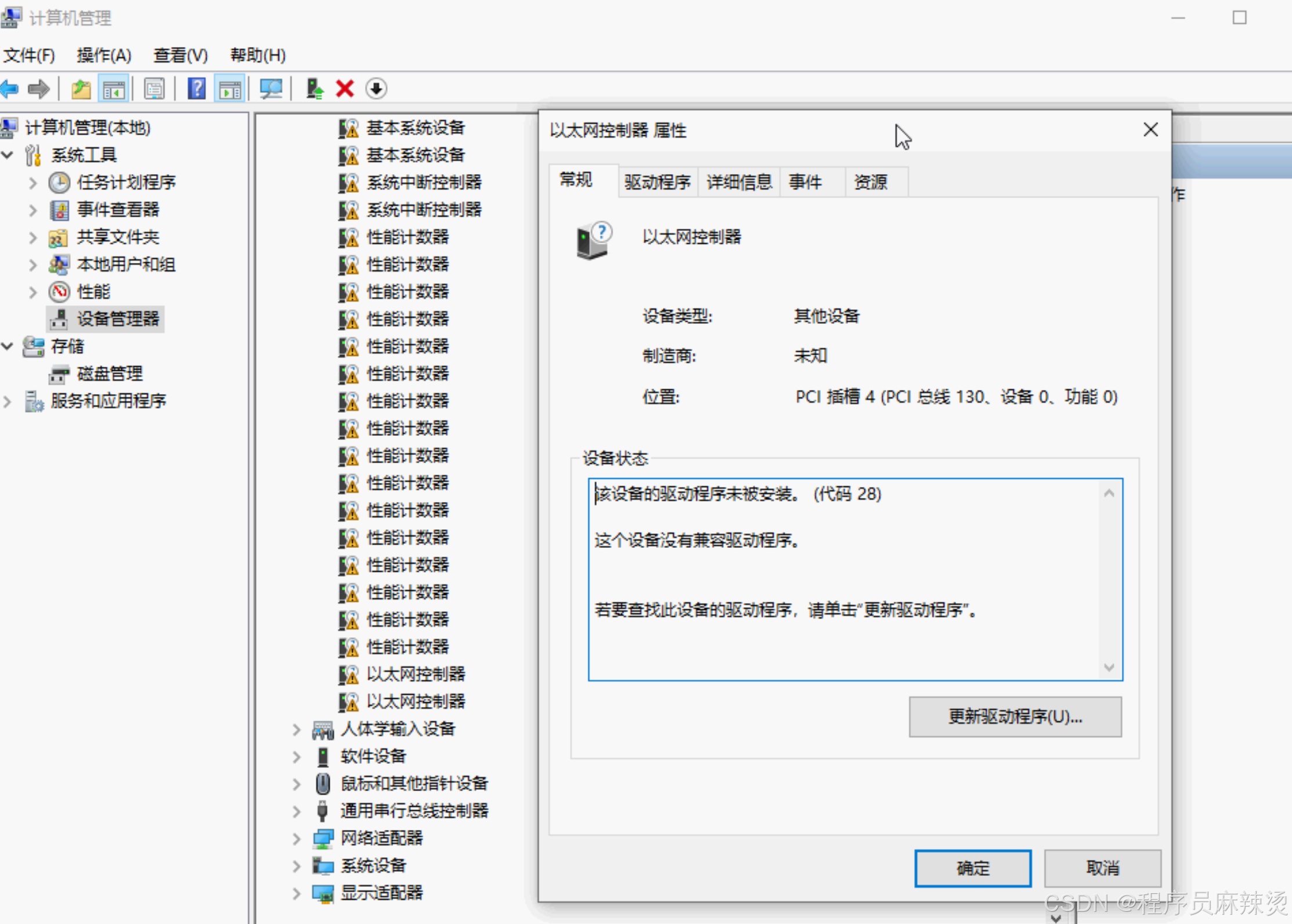

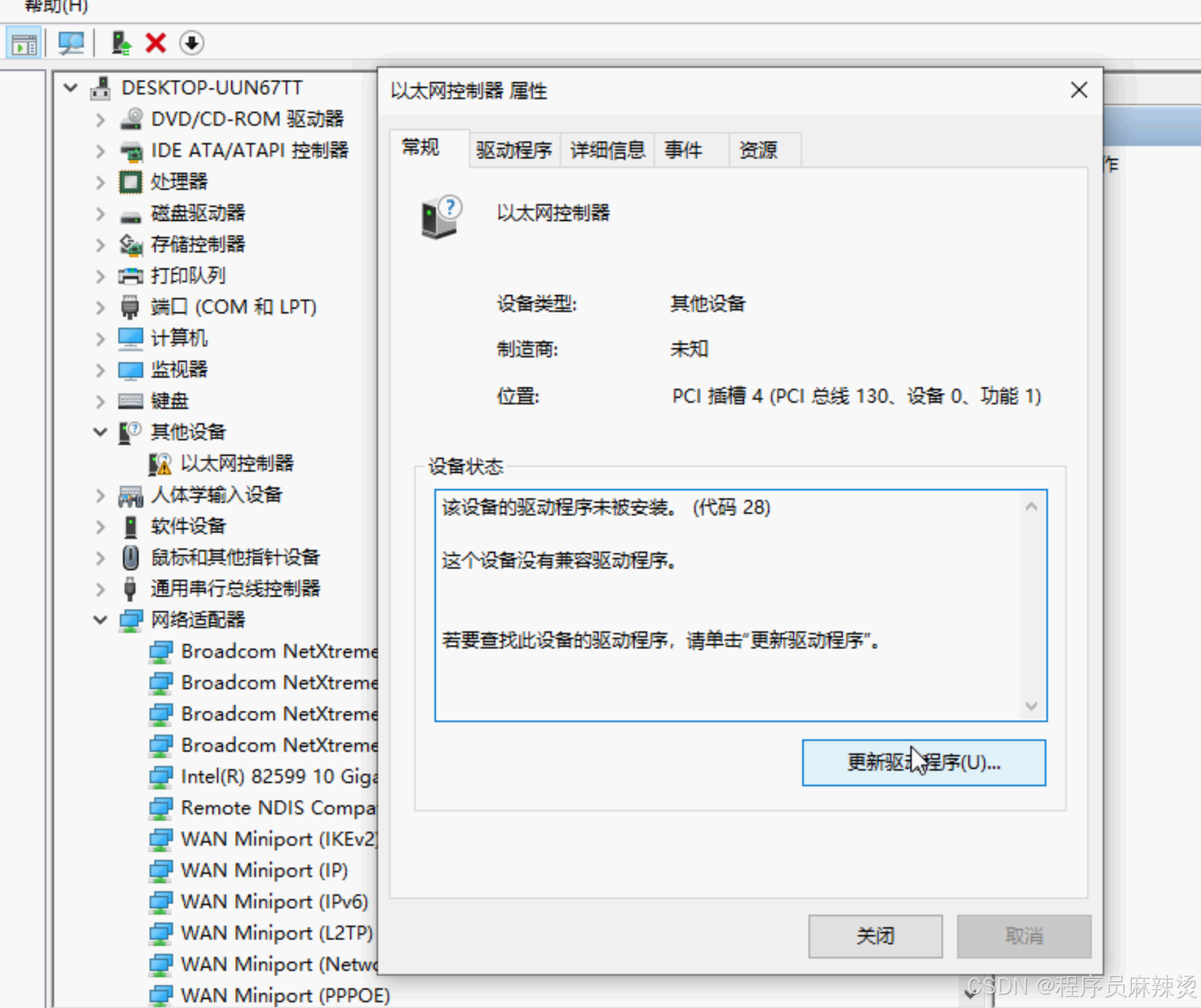

但是在管理里能发现两个以太网控制器。
在这里插入图片描述

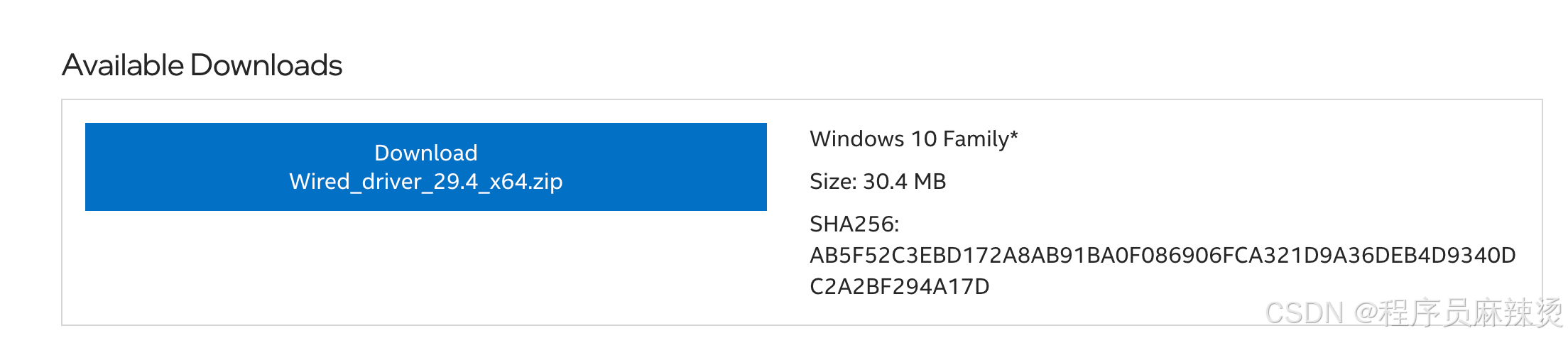

这是没有安装驱动的原因，可以去 https://www.intel.com/content/www/us/en/download/18293/intel-network-adapter-driver-for-windows-10.html 下载驱动，根据需要选择，我使用的是。

在这里插入图片描述

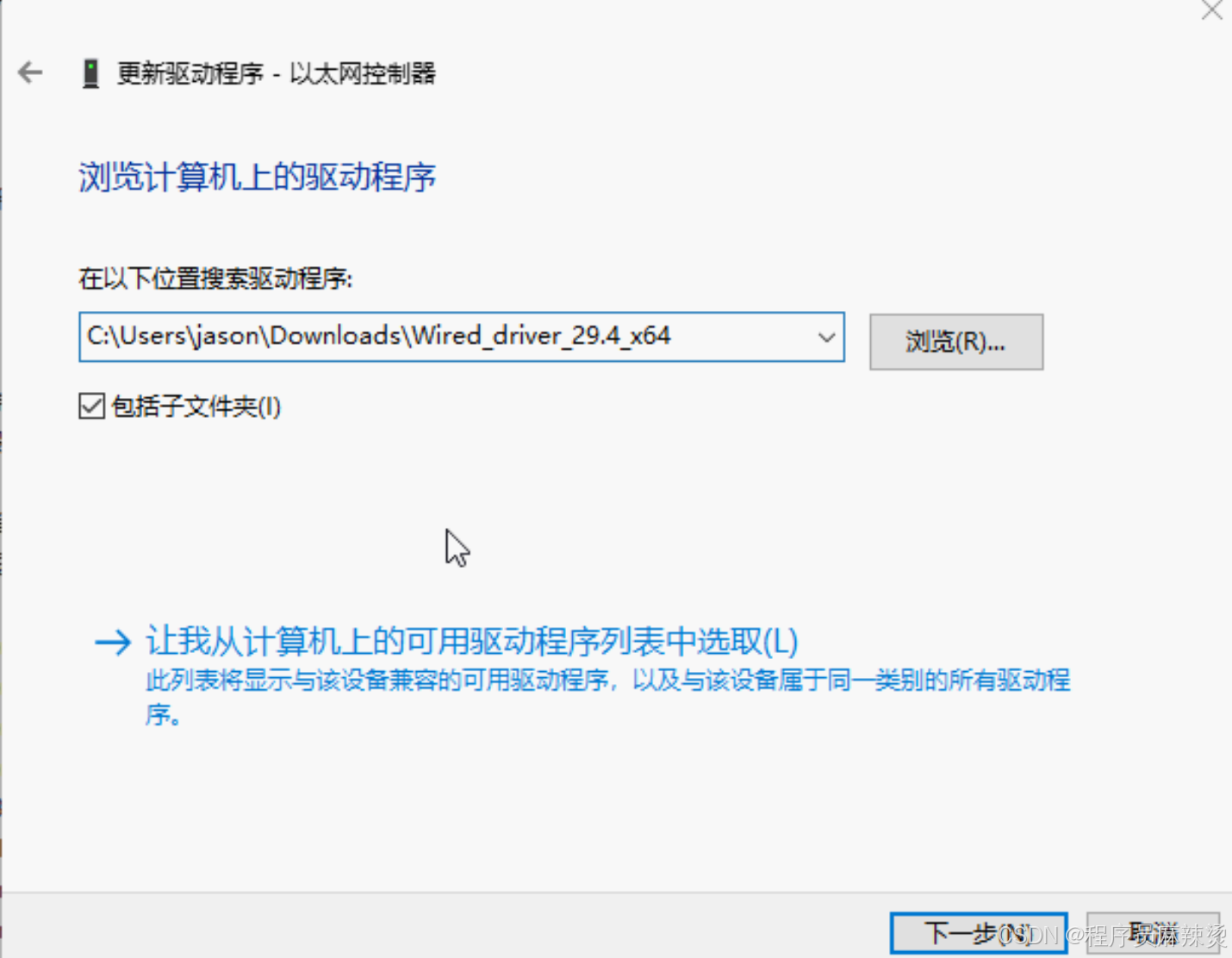

进行驱动的安装，选择更新驱动程序，找到下载的驱动

在这里插入图片描述

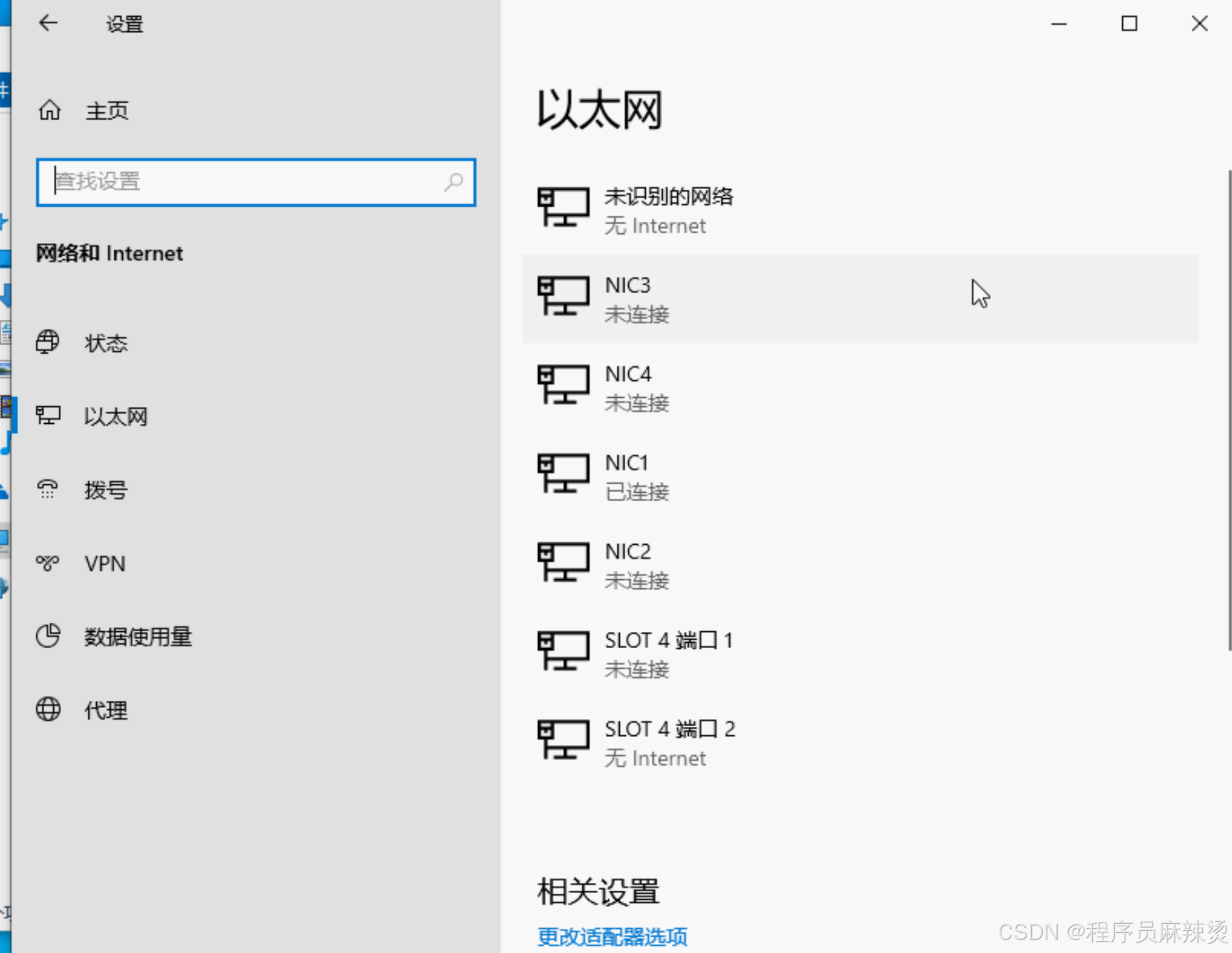

发现能够识别对应的网口，而且联网成功了。
在这里插入图片描述

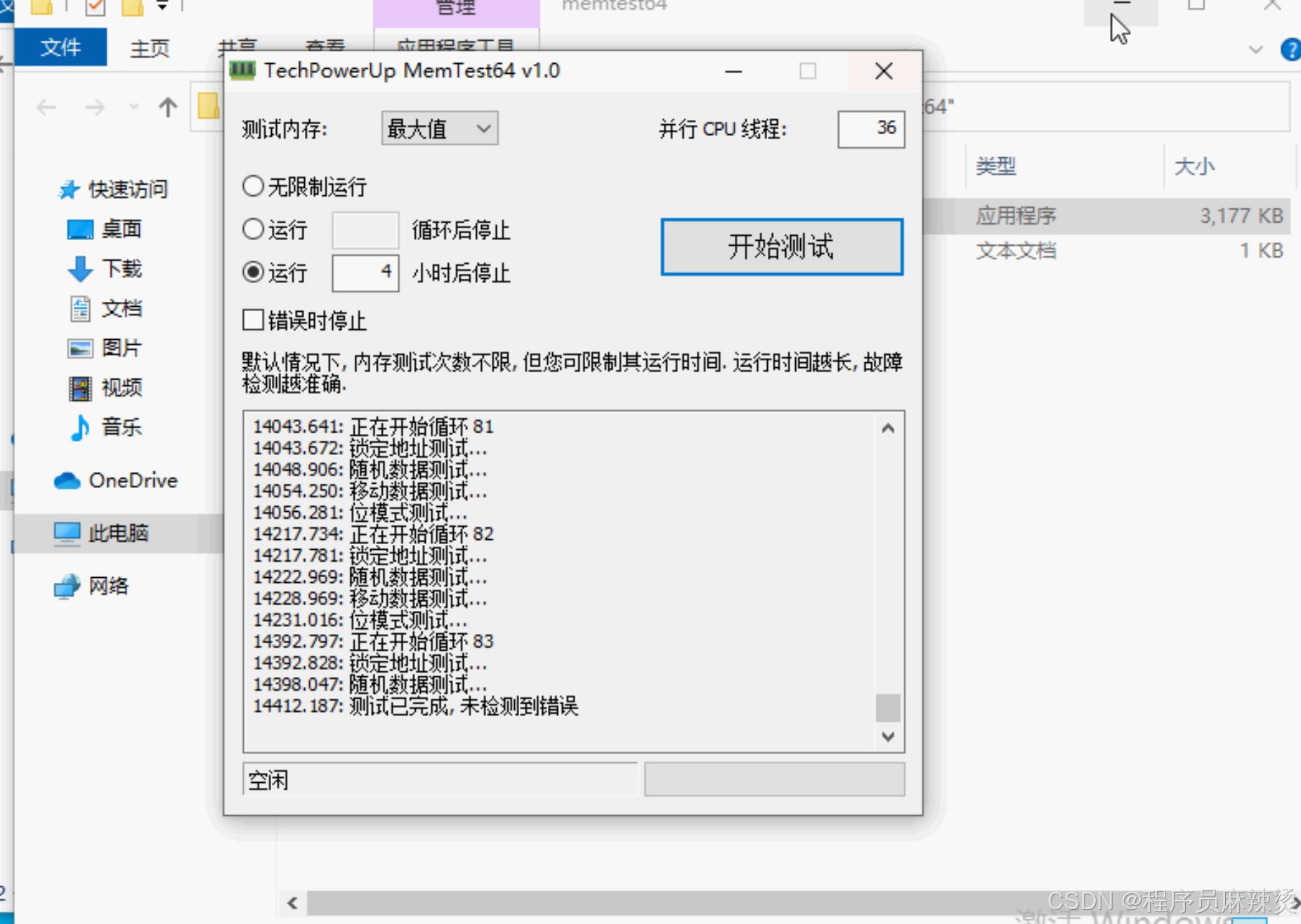

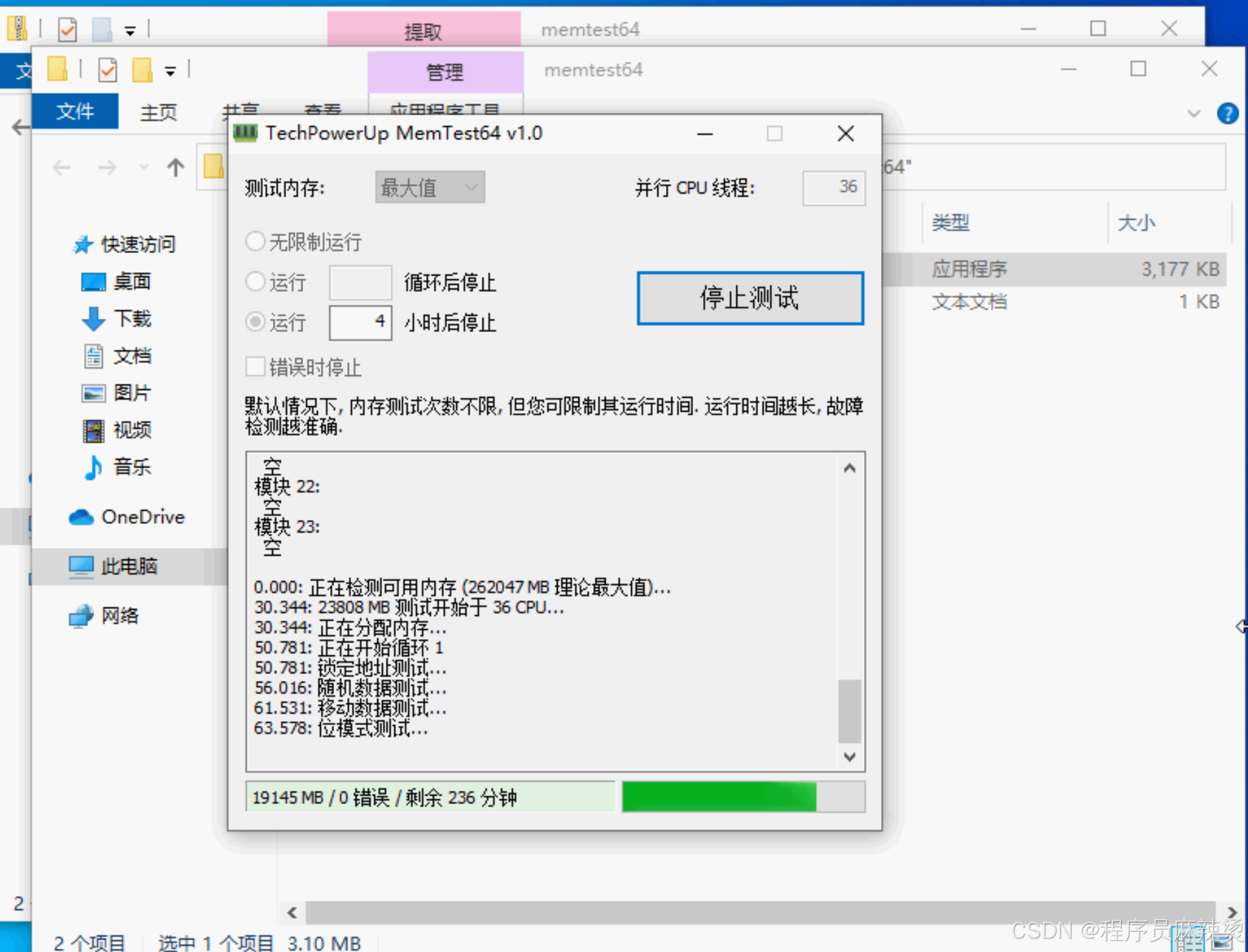

MemTest64

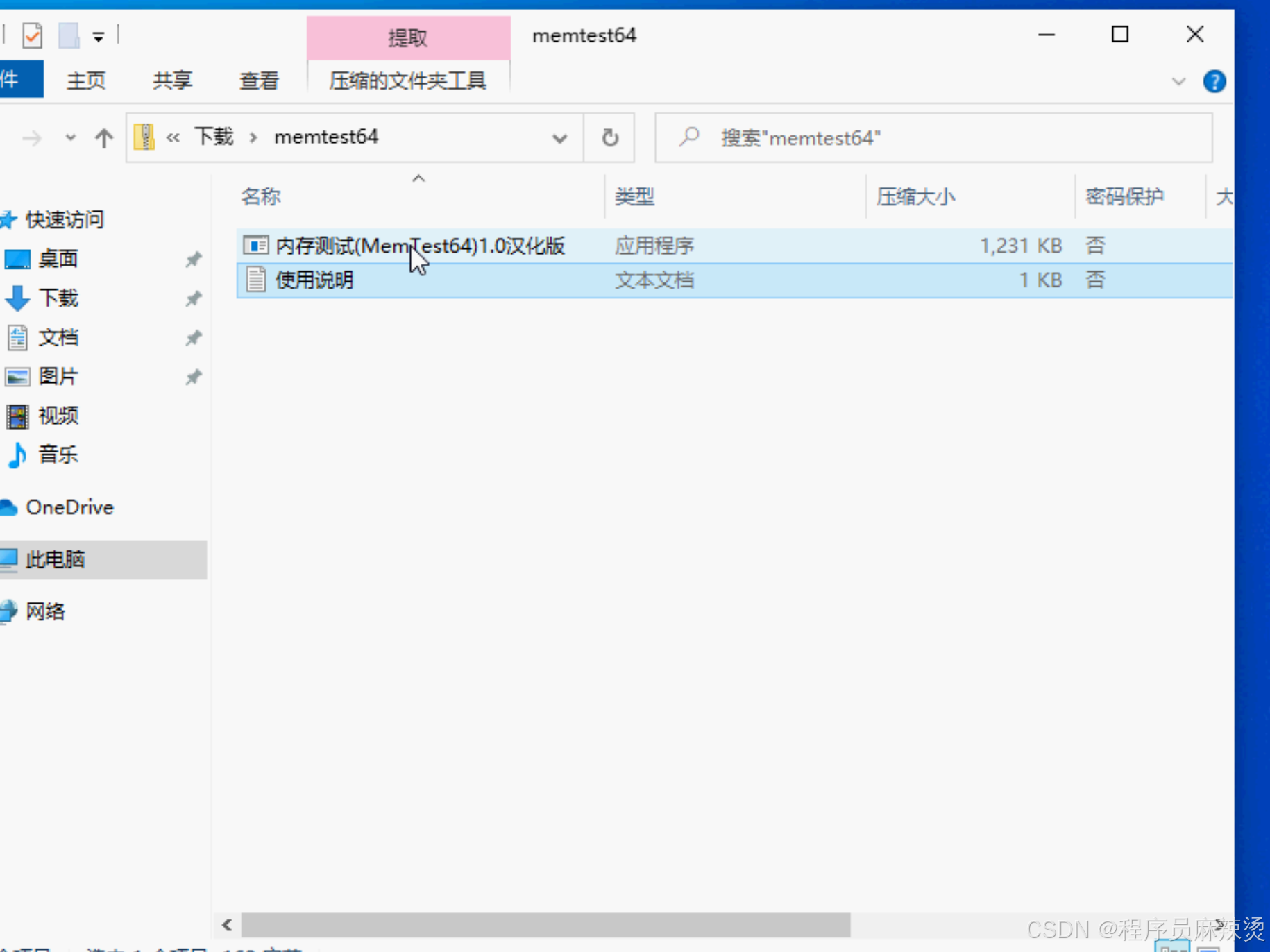

我买的内存条是二手的，可能不稳定，去机房前最好烤一下。大家可以从 https://gitcode.com/open-source-toolkit/1502a/overview?utm_source=tools_gitcode&index=top&type=card&&isLogin=1 下载。

MemTest64 是一款先进的桌面版内存检测工具，与之前的 MemTest Pro 不同，它由不同的公司开发。经过测试，MemTest64 在功能上更为先进，能够一次性检测所有内存，无论是 4G 还是 64G，都不会因为内存大小而分成多个部分窗口进行测试。该工具直接在 Windows 系统桌面下运行，无需进入 DOS 环境，支持 32 位和 64 位系统，兼容 XP、Win7、Win8 和 Win10，同时也支持 WinPE 环境。

在这里插入图片描述
