QGis二次开发基础 -- 矢量图层属性图表显示

矢量图层属性的图表显示功能，帮助我们以图形化的方式更直观地显示数据当中的信息，使得数据生动起来的同时也变得更美观。QGis当中提供了默认三种图表，分别是饼状图、柱状图以及文本图。下面我们就来看一下在二次开发中如何实现这样的功能。

饼状图

文本图

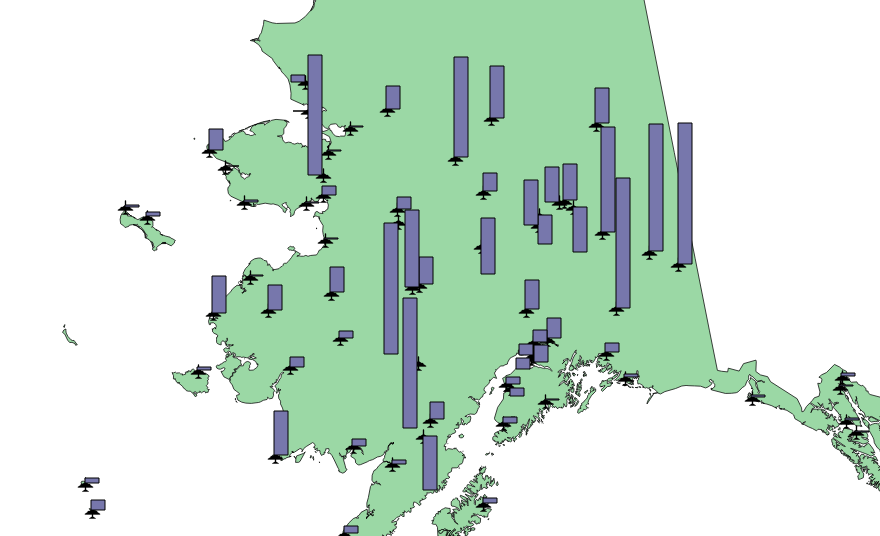

柱状图

QgsDiagramRendererV2

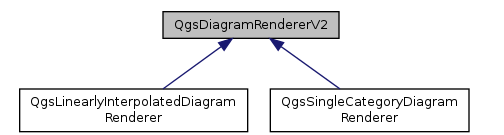

首先，认识一下控制图表显示的渲染类 QgsDiagramRendererV2。这个类在 QgsVectorLayer 中具有引用指针，通过 QgsVectorLayer 的 setDiagramRenderer() 方法，传入一个 QgsDiagramRendererV2 的实例，当前的矢量图层就会以设置的方法来渲染显示图表。但是 QgsDiagramRendererV2 是一个抽象类，并不能直接实现它的实例，而应该进一步选择实现它的子类。继承关系如下图：

其中 QgsLinearlyInterpolatedDiagramRenderer 和 QgsSingleCategoryDiagramRenderer 分别是具体的渲染方法类，具体算法的不同请参阅API文档，这里仅讨论快速让图表显示出来，至于显示的方式，还需要同学们根据需求自己进行设置。

有了渲染类，到底是以饼状图、文本图还是柱状图的方式来显示，还需要通过渲染类的 setDiagram() 方法来设置。下面就来看看具体的图表类。

Diagram类

QGis当中提供的图表类包括三个，QgsPieDiagram、QgsTextDiagram 和 QgsHistogramDiagram，它们分别对应于饼状图、文本图和柱状图，都是继承自 QgsDiagram 类，继承关系如下图：

图表类并不需要额外的参数，仅初始化就可以了。当然，它们具有一系列的参数可供配置。如果将每个类的参数都封装在类里面，不仅重复代码会增多，而且并不便于管理，况且不论是哪一种图表，它们都具有某些共通的设置参数。于是QGis把这些参数通过其他类进行统一管理。具体来说，有两个，一个是QgsDiagramSettings，用于配置针对图表的参数，另一个是 QgsDiagramLayerSettings，是更高一级的参数，将图表类作为一个图层，配置与矢量要素的显示关系。

QgsDiagramSettings

专门用于图表配置属性的类，这个类的定义是包含在 qgsdiagramrendererV2.h 这个文件中的，由于上文用到了 QgsDiagramRendererV2，想必你应该已经添加了这个头文件的 include 了。

QgsDiagramSettings 类包含的图表属性包括字体、大小、颜色等等，下图来源于 API 文档，可以比较详细的看到可配置的属性：

为了方便大家理解上面的这些属性，列表如下，利用这些参数设置，基本就能够满足图表的不同显示方式了。

Name	说明
angleOffset	起始角度（仅饼状图）
backgroundColor	背景颜色
barWidth	柱宽度（仅柱状图）
categoryAttributes \ categoryColors	用于控制不同属性显示不同颜色
diagramOrientation	图表方向
font	字体（仅文本图）
labelPlacementMethod	图表中文本的显示位置（仅文本图），包括Hight和XHight
maxScaleDenominator \ minScaleDenominator	显示尺度。大于或小于缩放尺度，图表将不再显示
minimumSize	图表显示的最小尺寸。小于这个尺寸的图表会放大到这个尺寸显示
penColor \ penWidth	控制轮廓的颜色和宽度
scaleByArea	是否根据要素面积进行缩放图表（仅polygon要素）
size	图表大小
sizeType	图表大小的单位，包括 MM 和 MapUnits
transparency	透明度

QgsDiagramLayerSettings

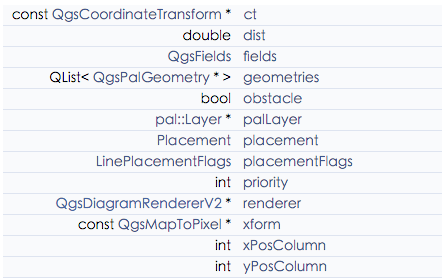

这个类控制图表作为一个图层，具有的显示方式，包括距离要素的长度、显示相对于要素的方式等。同样，从API文档中查看它具有的属性。

还是列表进行说明：

Name	说明
ct	QgsCoordinateTransform类型常量指针
dist	与要素相隔的距离
fields	指定用于显示图表的要素字段
geometries	QgsPalGeometry类型列表，指示当前要素类型
obstacle	是否阻挡要素显示
palLayer	当前图层指针
placement	显示位置，包括AroundPoint\OverPoint\Line\Curved\Horizontal\Free
placementFlags	现状要素的显示位置，包括 OnLine\AboveLine\BelowLine\MapOrientation
priority	显示优先级
renderer	指定QgsDiagramRendererV2类型的指针
xform	QgsMapToPixel类常量
xPosColumn \ yPosColumn	由数据定义图表位置

调用方式

通过上文的分析，要实现图表功能就比较清晰了。

首先，要有一个 QgsVectorLayer，指向当前的矢量图层

// 这一句是获取当前图层，修改成你自己获取当前图层的方式
QgsVectorLayer* layer = qobject_cast<QgsVectorLayer*>( activeLayer() );


1
2

然后，需要一个具体的 Diagram，这里以柱状图为例

QgsDiagram* diagram = new QgsHistogramDiagram();


1

接着，定义 QgsDiagramSettings类，并设置它的参数

QgsDiagramSettings ds; // diagram的设置项
ds.transparency = 0; // 设置透明度
...
...


1
2
3
4

同样，定义 QgsDiagramLayerSettings类，并设置参数

QgsDiagramLayerSettings dls;
dls.dist = 0;
dls.priority = 5;
...
...



1
2
3
4
5
6

还需要选择渲染类，并设置它的一些属性，这里以 QgsLinearlyInterpolatedDiagramRenderer 类为例。

QgsLinearlyInterpolatedDiagramRenderer* dr = new QgsLinearlyInterpolatedDiagramRenderer();
dr->setLowerValue( 0.0 );
...
...


1
2
3
4

最后，层层调用，并刷新一下显示

dr->setDiagram( diagram );
dr->setDiagramSettings( ds );
layer->setDiagramRenderer( dr );
layer->setDiagramLayerSettings( dls );
layer->triggerRepaint();
mapCanvas->refresh();


1
2
3
4
5
6

示例代码

最后，放上本文的示例代码，供大家参考。

注：这里仅以柱状图为例，其他类型图表类似，只是配置参数略有不同而已

void qgis_dev_layerPropDialog::setDiagramProperty()
{
    // 这一句是获取当前图层，修改成你自己获取当前图层的方式
    QgsVectorLayer* layer = qobject_cast<QgsVectorLayer*>( activeLayer() );

    QgsDiagram* diagram = 0;
    QString diagramType = "Hist"; // 这一句修改成获取图表类型的代码
    bool scaleAttributeValueOk = false;

    QgsVectorDataProvider* provider = layer->dataProvider();
    double maxVal = 0;
    int fld = 2;
    if ( fld != -1 )
    {
        bool ok = false;
        double val = provider->maximumValue( fld ).toDouble( &ok ); // 获取该字段的最大值
        if ( ok )
        {
            maxVal = val;
        }
    }
    bool mValueLineEdit = false;

    if ( diagramType == "Text" )
    {
        //diagram = new QgsTextDiagram();
    }
    else if ( diagramType == "Pie" )
    {
        //diagram = new QgsPieDiagram();
    }
    else // if ( diagramType == DIAGRAM_NAME_HISTOGRAM )
    {
        diagram = new QgsHistogramDiagram();
    }

    #pragma region 设置diagram属性

    QgsDiagramSettings ds; // diagram的设置项
    //ds.font = mDiagramFont; // 设置字体
    ds.transparency = 0; // 设置透明度

    QList<QColor> categoryColors; // 颜色
    QList<QString> categoryAttributes; // 属性

    QColor color = QColor( 255, 0, 0 );
    color.setAlpha( 255 - ds.transparency );
    categoryColors.append( color );
    categoryAttributes.append( "ELEV" );

    ds.categoryColors = categoryColors;
    ds.categoryAttributes = categoryAttributes;
    ds.size = QSizeF( 1, 1 );
    ds.sizeType = static_cast<QgsDiagramSettings::SizeType>( 0 );
    ds.labelPlacementMethod = static_cast<QgsDiagramSettings::LabelPlacementMethod>( 1 );
    ds.scaleByArea = true;


    ds.minimumSize = 0;

    ds.backgroundColor = QColor( 0, 0, 0 ); // 背景色
    ds.penColor = QColor( 0, 0, 0 ); // 轮廓颜色
    ds.penWidth = 1; // 轮廓宽度

    ds.minScaleDenominator = -1;
    ds.maxScaleDenominator = -1;

    // Diagram 方向 (histogram)
    ds.angleOffset = 1440;
    ds.diagramOrientation = static_cast<QgsDiagramSettings::DiagramOrientation>( 0 );

    ds.barWidth = 5; // 宽度
    #pragma endregion 设置diagram属性

    QgsLinearlyInterpolatedDiagramRenderer* dr = new QgsLinearlyInterpolatedDiagramRenderer();
    dr->setLowerValue( 0.0 );
    dr->setLowerSize( QSizeF( 0.0, 0.0 ) );
    dr->setUpperValue( 2 );
    dr->setUpperSize( QSizeF( 2, 2 ) );

    bool isExpression = true;
    dr->setClassificationAttributeIsExpression( isExpression );

    dr->setClassificationAttributeExpression( "" );

    dr->setDiagram( diagram );
    dr->setDiagramSettings( ds );
    layer->setDiagramRenderer( dr );

    QgsDiagramLayerSettings dls;
    dls.dist = 0;
    dls.priority = 5;

    dls.xPosColumn = -1;
    dls.yPosColumn = -1;
    dls.placement = static_cast<QgsDiagramLayerSettings::Placement>( 0 );

    dls.placementFlags = 0;
    layer->setDiagramLayerSettings( dls );

    layer->setTitle( "" );

    QgsVectorSimplifyMethod simplifyMethod = m_layer->simplifyMethod();
    simplifyMethod.setSimplifyHints( QgsVectorSimplifyMethod::NoSimplification );
    simplifyMethod.setThreshold( 1 );
    simplifyMethod.setForceLocalOptimization( true );
    simplifyMethod.setMaximumScale( 1 );
    layer->setSimplifyMethod( simplifyMethod );

    layer->triggerRepaint();
    m_mapCanvas->refresh(); // 改成你自己的 map canvas
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112

若文中有错误，请不吝指正，谢谢！
