STM32F407--芯片解读

作者：worthsen
来源：CSDN
原文：https://blog.csdn.net/qq_38880380/article/details/79393165

注：博主使用的是STM32F4探索者



一、参考资料

1、STM32F4数据手册：STM32F407ZGT6.pdf

2、STM32F4中文手册：STM32F4xx中文参考手册.pdf

3、开发板原理图：Explorer STM32F4_Vxx_SCH.pdf



二、芯片内部资源

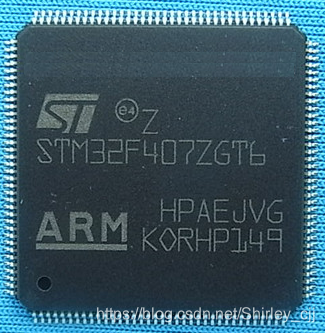

1、芯片实物图片

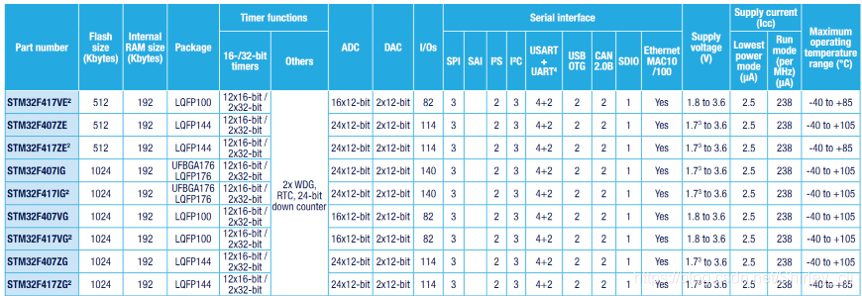

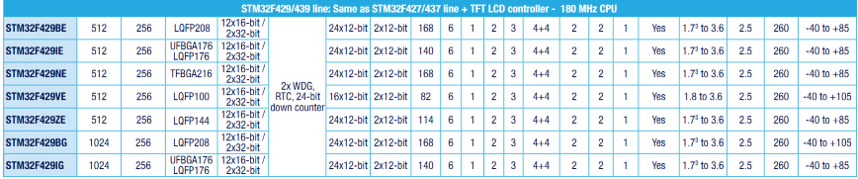

2、芯片对应的参数表

3、内核

（1）32位 高性能ARM Cortex-M4处理器

（2）时钟： 高达168MHz，实际还可以超频一点点

（3）支持FPU（浮点运算）和DSP指令

4、IO口

（1）STM32F407ZGT6：144引脚 114个IO口

（2）大部分IO口都耐 5V （模拟通道除外）

（3）支持调试： SWD和JTAG，SWD只要2根数据线

5、存储器

（1）存储器容量： 1024K FLASH， 192K SRAM

6、时钟、复位和电源管理

（1）1.8~3.6V电源和IO电压

（2）上电复位，掉电复位和可编程的电压监控

（3）强大的时钟系统

        - 4~26M的外部高速晶振

        - 内部16MHz的高速RC振荡器

        - 内部锁相环（PLL，倍频），一般系统时钟都是外部或者是内部高速时钟经过PLL倍频后得到

        - 外部低速32.768K的晶振，主要做RTC时钟源

7、低功耗

（1）睡眠、停止和待机三种低功耗模式

（2）可用电池为RTC和备份寄存器供电

8、AD

（1）3个12位AD[多达24个外部测试通道]

（2）内部通道可以用于内部温度测量

（3）内置参考电压

9、DA

（1）2个12位DA

10、DMA

（1）16个DMA通道，带FIFO和突发支持

（2）支持外设：定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

11、定时器多达17个

（1）10个通用定时器（TIM2和TIM5是32位）

（2）2个基本定时器

（3）2个高级定时器

（4）1个系统定时器

（5）2个看门狗定时器

12、通信接口多达17个

（1）3个I2C接口

（2）6个串口

（3）3个SPI接口

（4）2个CAN2.0

（5）2个USB OTG

（6）1个SDIO



三、芯片内部结构图

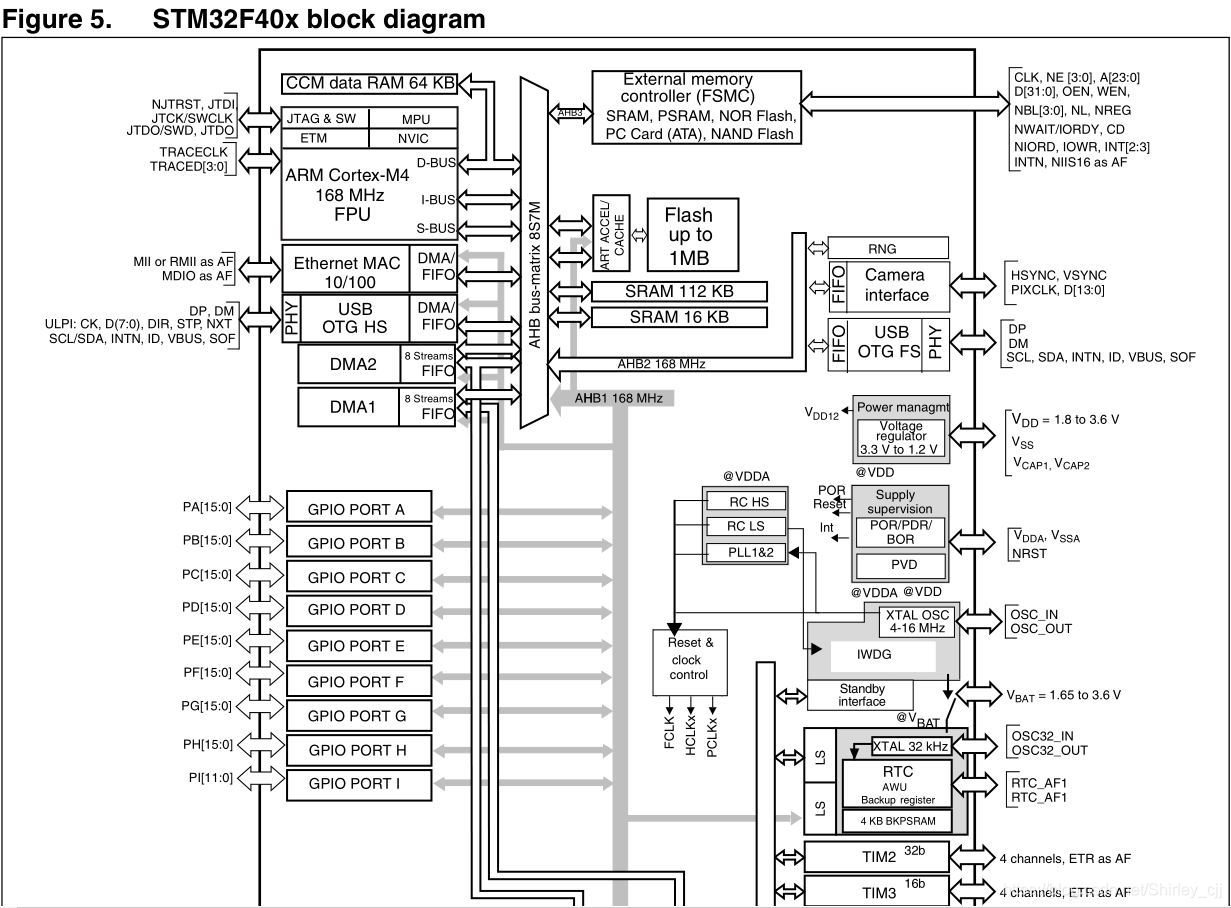

数据手册P17

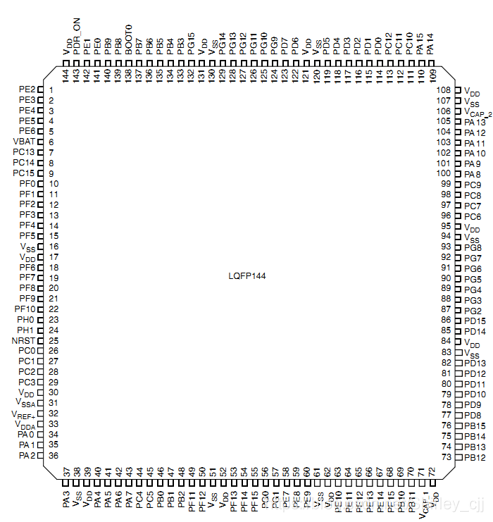

四、芯片引脚和功能怎么对应

1、芯片内部结构图

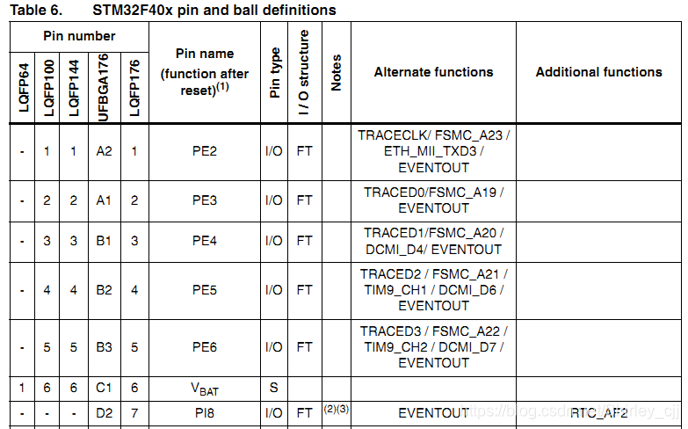

2、数据手册引脚功能表

五、STM32最小系统--看原理图
