STM32F407概述

F407资源概括

1，stm32f407拥有（F407ZGT6）1MB内置flash，以及192+4KB的运行内存，足以满足大部分需求。但是实际运用中有128KB可以使用，并且这里保存着运行过程中系统所占用的空间，所以实际可用空间低于128KB。
2，stm32f407的主频通过PLL倍频后能够达到168MHz，而且芯片内置一个16MHz的晶振和一个32KHz的晶振，可以满足不同功耗的需求。
3，f407有3个12位精度的快速ADC，每一个ADC都拥有多个通道，并且这些ADC可以联合使用，满足不同的需求
4，f407也拥有2个12位的DAC。
5，f407也拥有2个DMA控制器，每个控制器都有属于自己的通道，每一个通道也就不同的流，这样就可以实现各种外设到内存，内存到外设等等不同的需求。
6，f407提供高达17个定时器，其中有2个32位的定时器，定时器主频可以达到168MHz。
7，f407高达120个GPIO，每一个GPIO可以复用成不同的外设引脚。
8，内置I2C，SPI，USART，I2S，CAN和SDIO等通讯协议接口。
9，全速USB2.0和互联网硬件。
10，RTC外设。

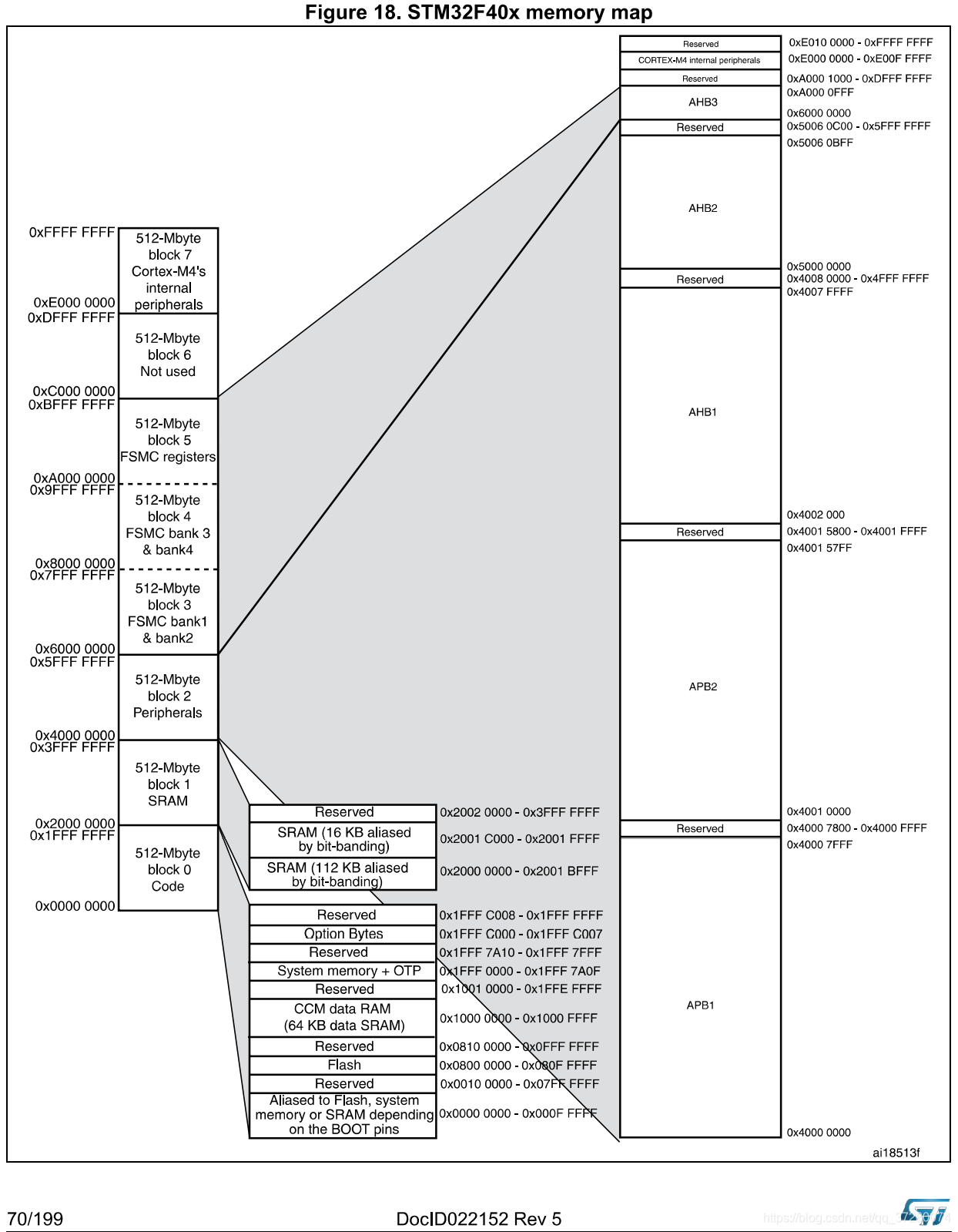

内存分配图

其中这个图中包含了，所有外设寄存器的地址信息，以及通用的运行内存地址。至于途中显示的512MB大小的块，在f407中并没有，可能在更高级的设备中存在。

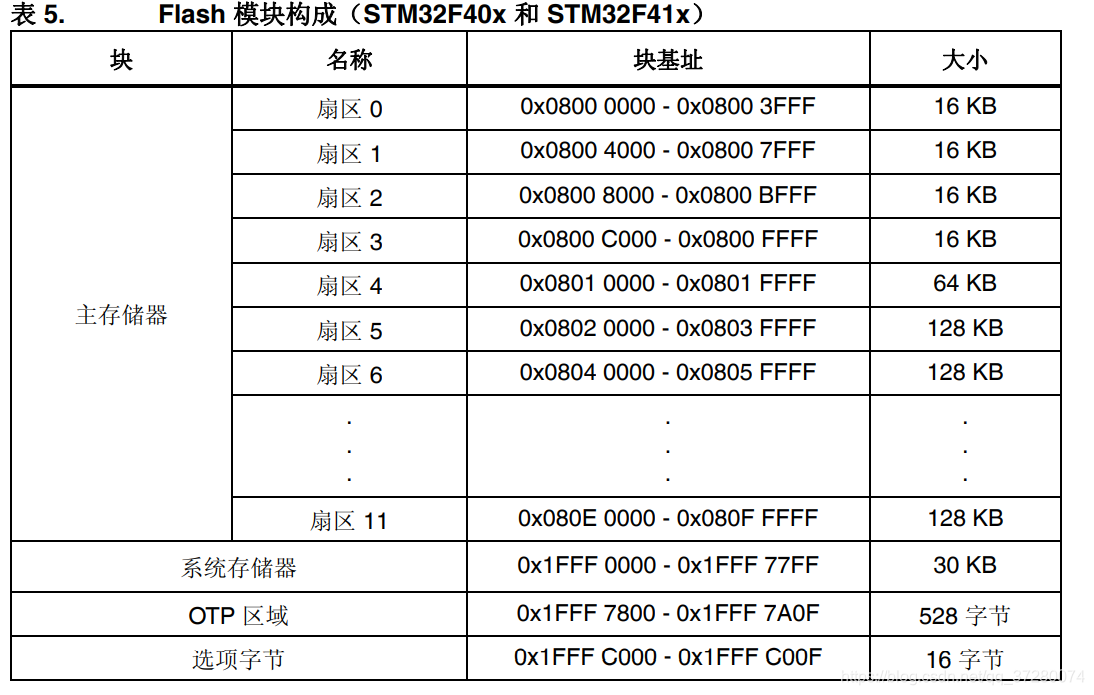

上面图中，我们关注，从0x0800 0000开始的flash，从0x2000 0000开始的sram这两部分，其中flash是我们代码烧录的地方，sram是我们程序执行的内存地址。

暂时我也想不出什么其他补充的，等到想到了再补充。
