一款高温型霍尔效应传感器

一、产品概述

HAL443A单极性霍尔位置传感器是由内部电压稳压器、霍尔电压发生器、差分 放大器、温度补偿单

元、施密特触发器和集 电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压

信号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。工作温度范围为-40 ℃ ~150

℃，电源电压工作范围为 3.8V~30V ，负载电流能力最高可达到 50mA，封装形式为 SIP3L(TO-92UA)。

二、产品特点

• 电源电压范围宽，输出电流大。

  开关速度快，无瞬间抖动。

  工作频率宽（0~100KHz）。

  寿命长、体积小、安装方便。

  能直接和逻辑电路接口。

三、典型应用

• 直流无刷电机 无触点开关

• 位置控制 电流传感器

• 汽车点火器 安全报警装置

• 隔离检测 转速检测

四、电路结构

内部框图

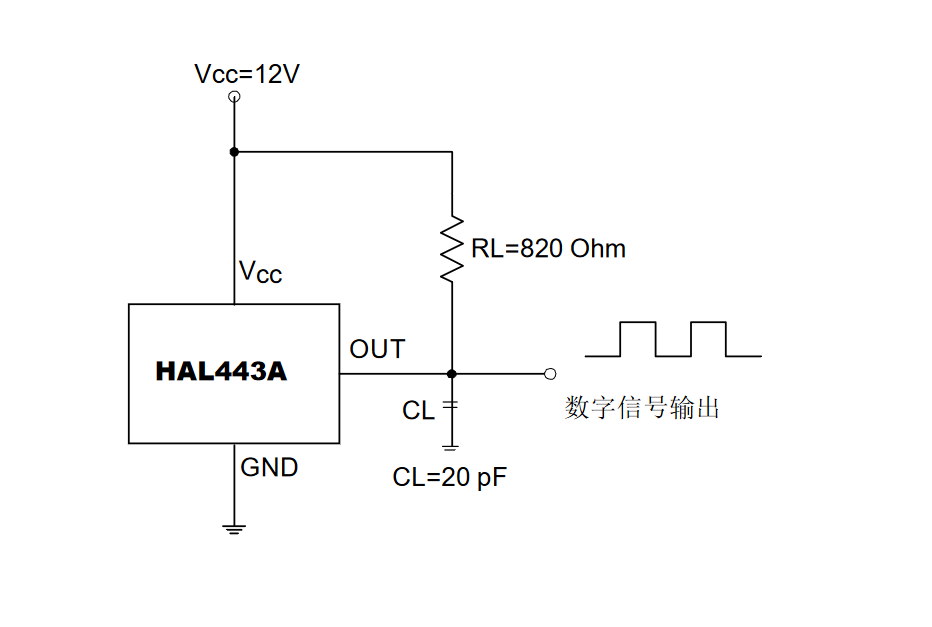

测试电路图

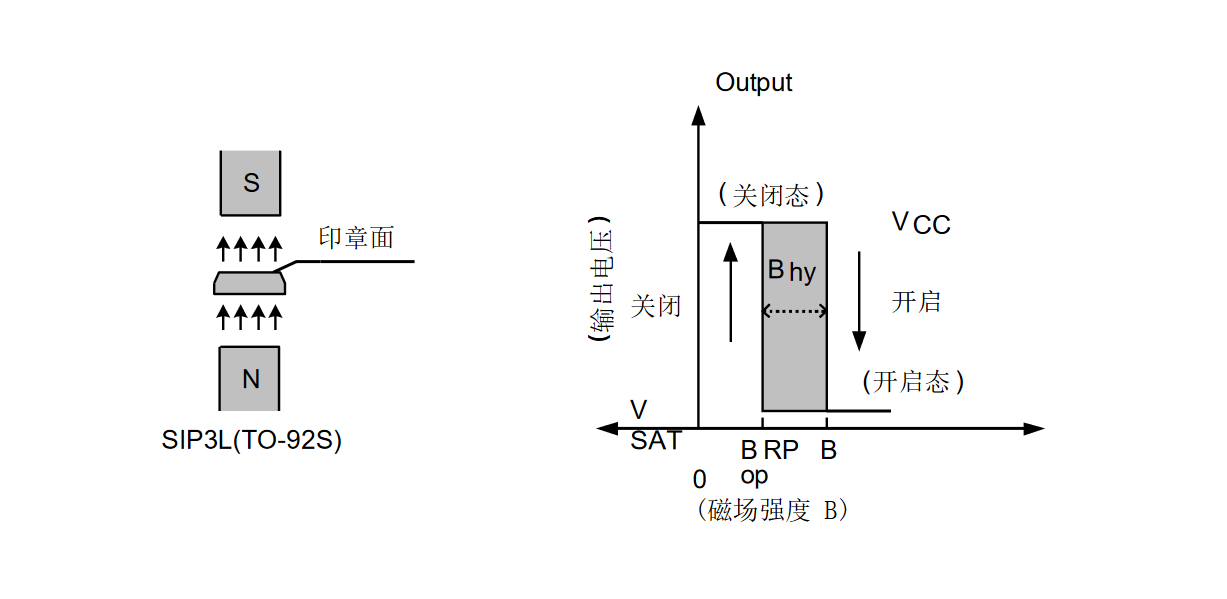

磁电转换特性

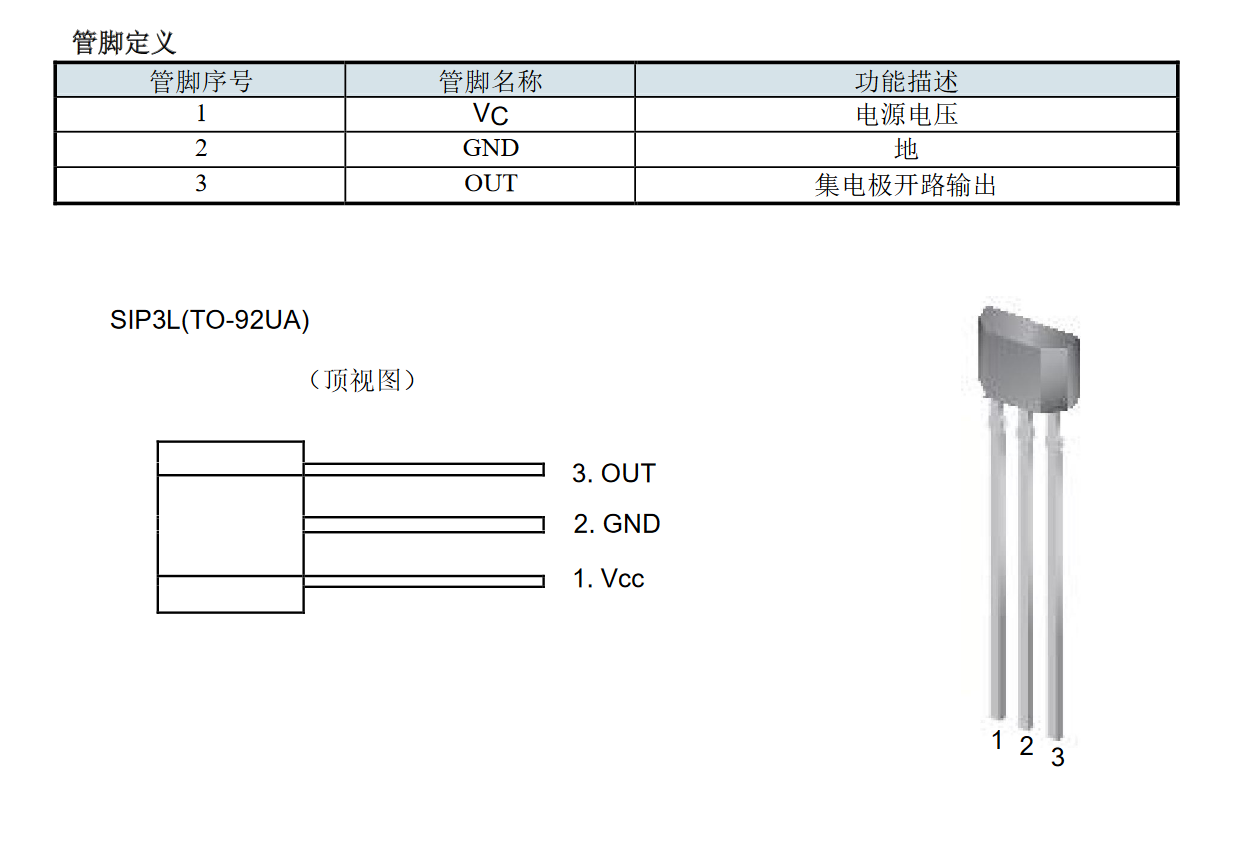

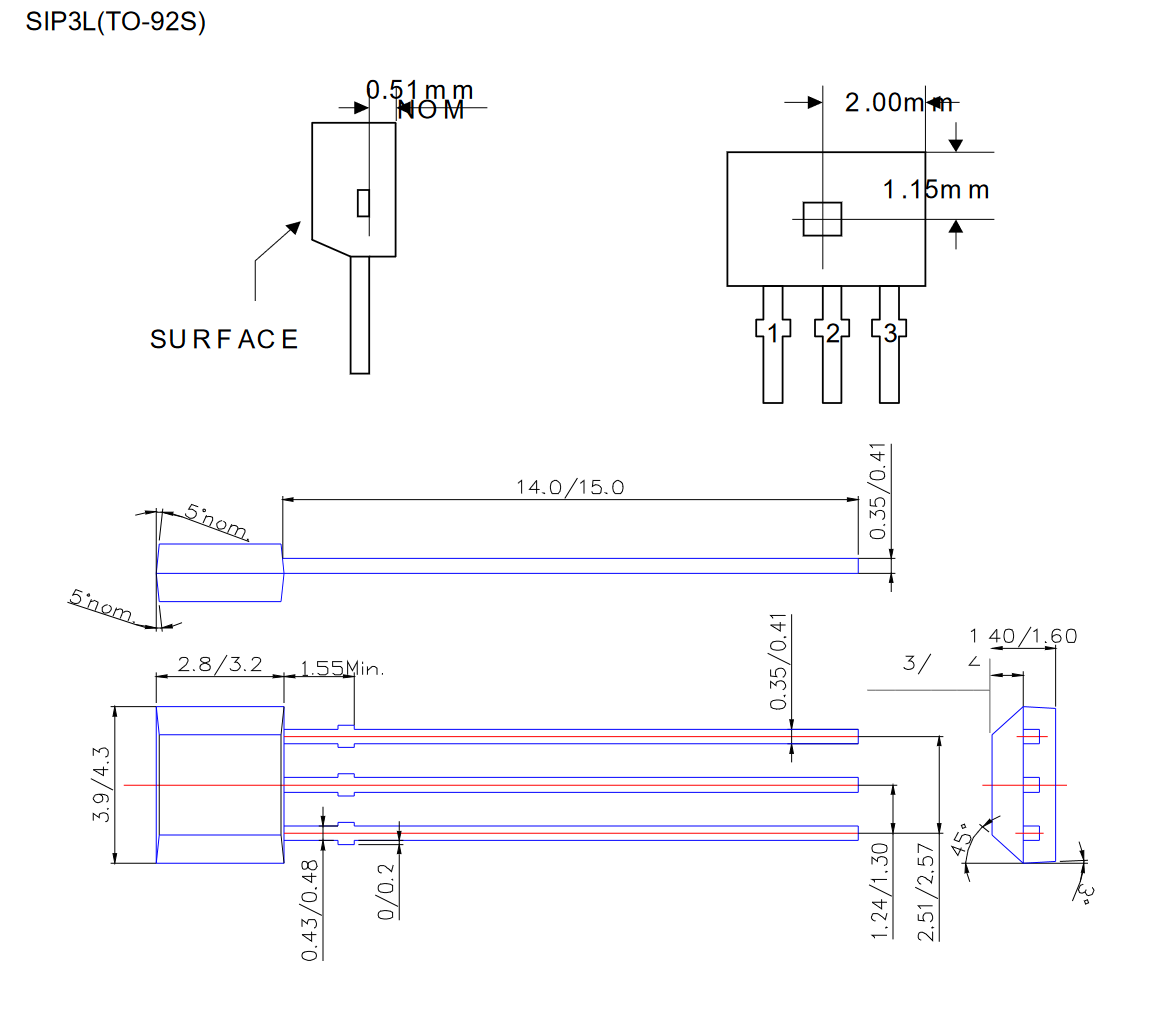

封装信息
