在电子设计中，我们经常需要用到不同的直流电压给不同器件供电，其中广泛常见的就是通过LDO稳压芯片来实现得到不同的直流电压输出，因为成本低、性能好，且使用起来也很简单，让低压差线性稳压器（下文简称LDO）用的也越来越多，几乎每款电子产品里都有其身影。

说它好用，是因为在普通设计里，只需要加入合适的输入电压，和几个滤波电容即可得到想要的输出电压，非常简单，然而也正因为这看似简单的用法也要工程师熟悉LDO的主要参数结合自己的具体设计。LDO是靠自身的反馈环路控制主功率管，与负载分压，保持输出端电压的稳定。不同于 DC-DC，LDO 的输入电流，输出电流，和负载电流相等，属于串联关系，因此 LDO 本身就是靠消耗一部分功率来维持输出端的稳定。

一、LDO工作原理

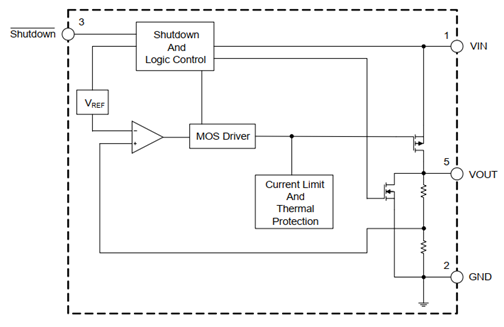

LDO是Low Dropout Regulator的缩写，意思是低压差线性稳压器，下面是LDO的内部框图，大致的工作原理就是：参考电压Vref和反馈电压FB（VOUT通过两个电阻分压）分别接在误差放大器的反向和正向端，然后输出误差量，再通过MOS drive调整输出电压大小，达到输出稳定。当输出电压增大时，FB增大，放大器输出电压增加，PMOS管的G极电压增大，Usg减小，PMOS的输出电流和电压较小，形成了一个负反馈系统。

LDO典型框图

二、LDO基本参数解释

输入电压：规定设计输入电源范围。
静态功耗：英文Quiescent Current，输出电流为0时的输入电流，即VOUT空载时输入电流。好的LDO和差的LDO相比较，是在电源纹波抑制比PSRR差不多的时候，静态耗流会更低。
关闭功耗：英文Shut down Current，使能脚拉低，VOUT=0V时，VIN上消耗的电流即为关闭功耗，一般在1uA以内，越小越好。
电源纹波抑制比：英文PSRR，这个参数越大越好，代表抑制输入纹波的能力越强，一般SPEC给出的是1KHz下的值，如：68dB@F=1KHz，LDO的最大的优点之一是它们能够衰减开关模式电源产生的电压纹波，所以一般在100K到1MHz之间的PSRR非常重要，这也是为什么我们经常看见DC-DC后面搭配一个LDO使用，敏感的模拟电源AVDD上，如ADC，Camera等，选择高PSRR的LDO。
输出电流：设计时预留50%的余量，实际运用过程中，输出电流的大小和输入输出电压都有关系。
输出电压：分为可调和固定，根据实际情况选择在，一般最好选择固定的。
输出电压精度：一般是2%，还有5%的。
耗散功率：使用时LDO的消耗的功耗不能超过这个值，否则LDO可能会损坏。
地电流：英文Ground Current，指的是输入电流和输出电流的差值。指的是LDO正常工作状态，在特定的负载下，LDO自身消耗的电流。
