python画图fig.show()一闪而过的解决方法

遇到的问题

python版本3.8.8

在测试scipy.signal.correlate2d函数的时候，跑官网的demo，结果绘图是一闪而过。函数链接：https://docs.scipy.org/doc/scipy/reference/generated/scipy.signal.correlate2d.html#scipy.signal.correlate2d

测试代码

Use 2D cross-correlation to find the location of a template in a noisy image:
用2D 互相关在噪声图像中找到模板位置

from scipy import signal
from scipy import misc
import numpy as np
import matplotlib.pyplot as plt
from skimage import io

face = misc.face(gray=True) - misc.face(gray=True).mean()
template = np.copy(face[300:365, 670:750])  # right eye
template -= template.mean()
face = face + np.random.randn(*face.shape) * 50  # add noise
corr = signal.correlate2d(face, template, boundary='symm', mode='same')
y, x = np.unravel_index(np.argmax(corr), corr.shape)  # find the match


fig, (ax_orig, ax_template, ax_corr) = plt.subplots(3, 1,
                                                    figsize=(6, 15))
ax_orig.imshow(face, cmap='gray')
ax_orig.set_title('Original')
ax_orig.set_axis_off()
ax_template.imshow(template, cmap='gray')
ax_template.set_title('Template')
ax_template.set_axis_off()
ax_corr.imshow(corr, cmap='gray')
ax_corr.set_title('Cross-correlation')
ax_corr.set_axis_off()
ax_orig.plot(x, y, 'ro')
fig.show()

解决方法

做法

法一：在fig.show()后面加上一句：

input()

这样需要输入回车才会结束。

法二：
弃用最后的fig.show()，改用：

plt.show()

上述两种方法都可以解决画图一闪而过的问题。

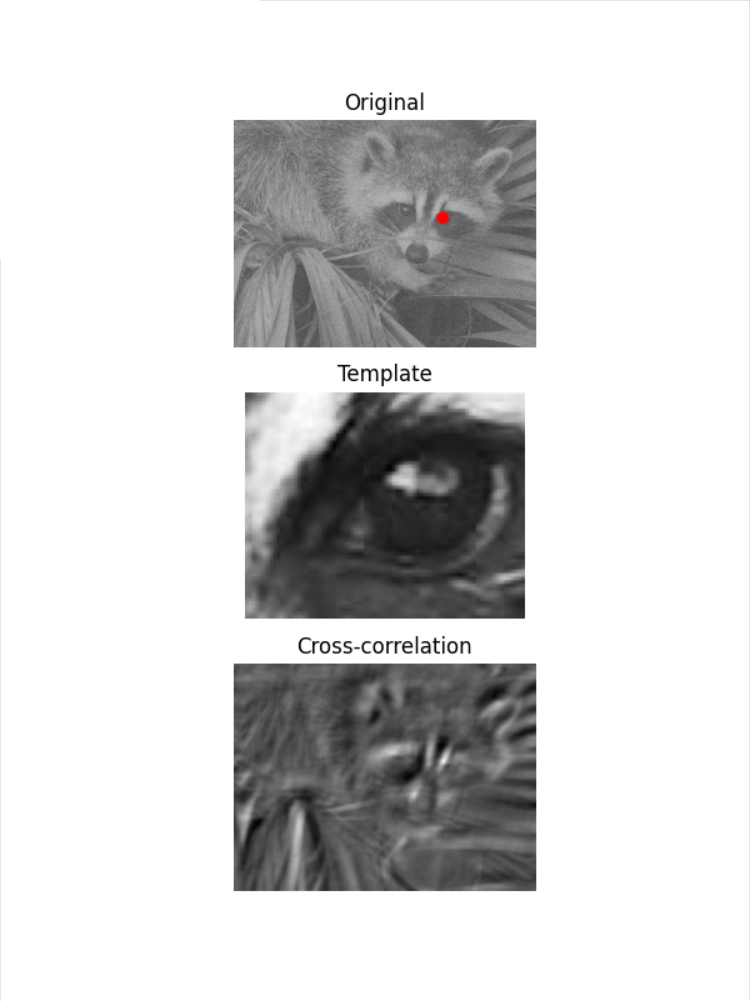

得到了官网相同的图：

解释

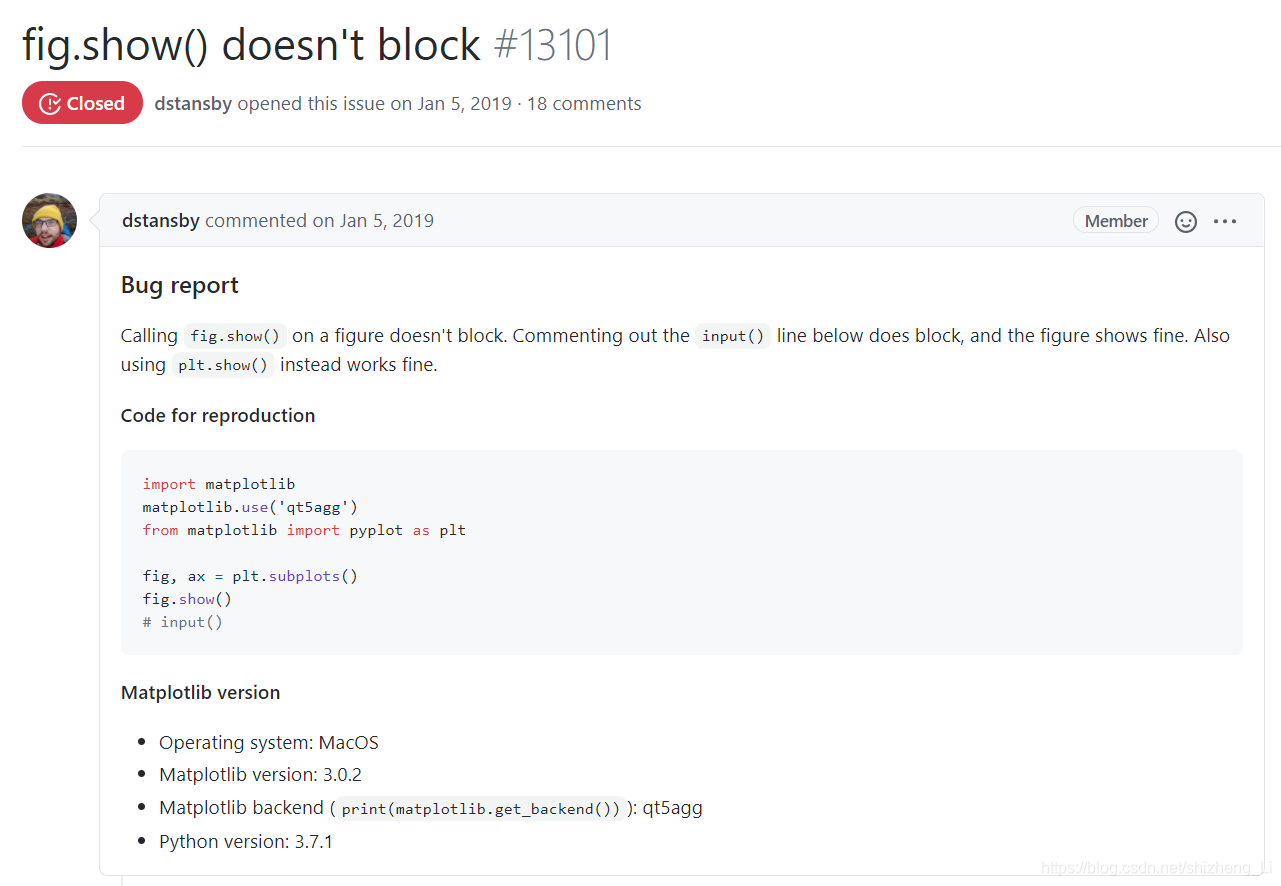

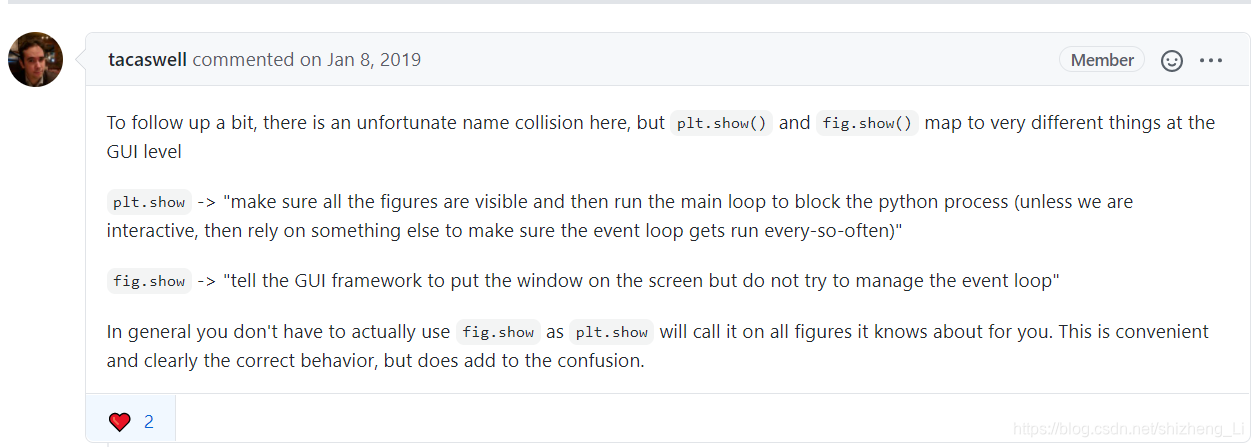

对上面的老哥表示感谢,详见参考1.

其实fig.show()可以用于IPython。在IPython环境下，调用plt.show()是不能显示出绘制的图像的，但是调用fig.show()就可以显示出图像。

详见参考2

参考

[1]https://github.com/matplotlib/matplotlib/issues/13101
[2]https://eliasyin.com/2020/03/15/fig-show-%E4%B8%8E-plt-show/
