记一次成功的HackRF维修过程（射频部分）

HackRF的LNA可以说是最容易损坏的部分，平时有保护壳的状况下，其它地方不太容易坏，LNA（和另一块发射芯片）可以说是最容易损坏的部分了，只要开启LNA或者RF Gain，然后把板子放到有较强无线信号的环境中（比如旁边有WiFi路由器或者对讲机），哪怕接收的不是这个频段的信号也会把LNA烧掉，这是因为LNA比滤波器更靠近天线口，所有频段的信号都会未经过滤直接进入LNA。因此，我一般都提醒买家当心，不过有时运气不好没注意到还是会损坏，这里记录我为一位朋友修理这个LNA的全过程，总体来说就是：先对照原理图找到芯片在PCB上的位置，然后热风枪吹下来再贴新的芯片上去就行。我连焊锡都没涂就能上去。这个维修过程也算是为将来研究HackRF射频电路打下基础，也许将来我会出相关文章。

要判断你的板子是不是LNA坏了，有一个方便的判断方法，开启LNA或者RF Gain后，信号收不到，而把这个增益设置为0时，反而能收到信号，这就说明你的LNA芯片需要更换。

下面是更换步骤：

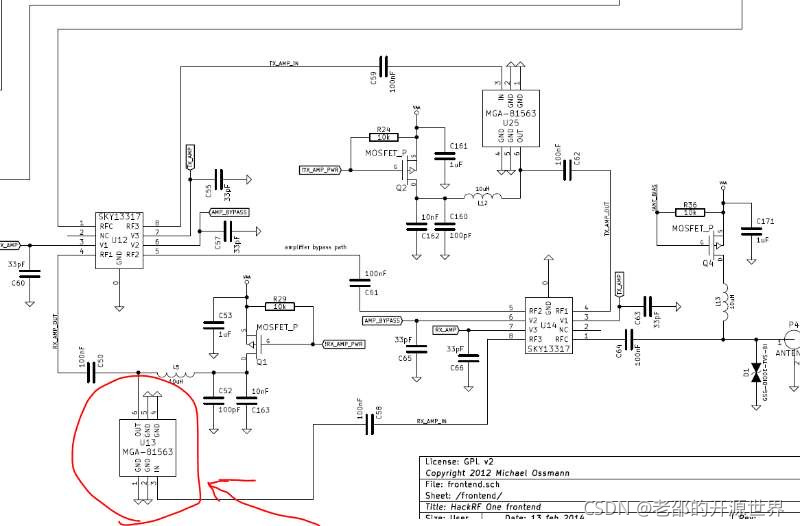

1.要找一下HackRF的原理图，确定芯片型号以及与电路其它部分大致连接关系：

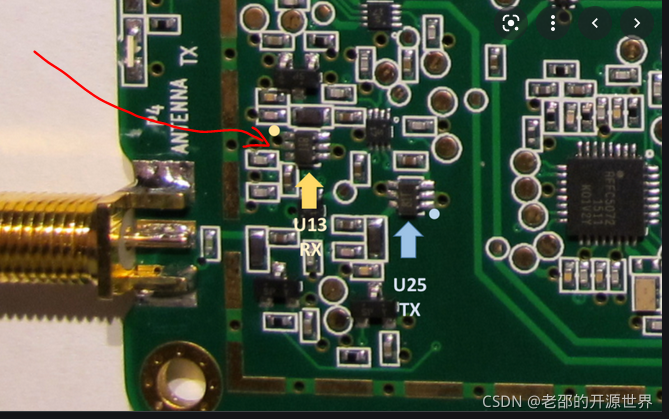

2.找出芯片在PCB上的位置。（这里我为了方便，没有直接在板子的设计文件里找，而是直接找了一个老外的维修教程，如果你想研究地更透彻，你也可以用KiCAD软件，直接从原理图关联到PCB设计文件的对应位置）下图的U13就是我们这次要更换的芯片，U25是另一块发射用的芯片，如果你的板子发射功能有故障可以考虑更换U25那里的芯片。

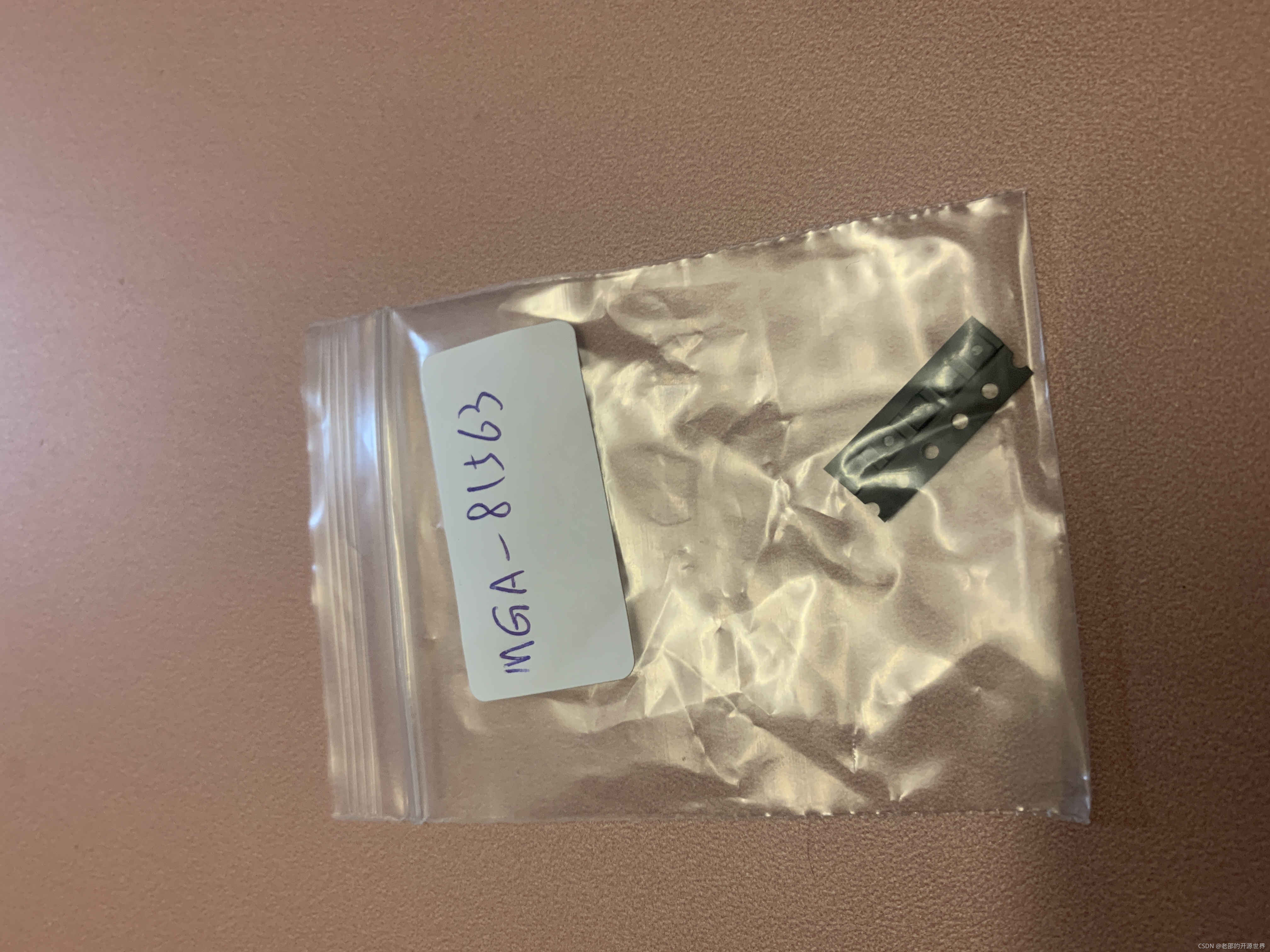

 3.买到合适型号的芯片，由于原理图已经看过了，也知道芯片型号是什么，要买对应芯片很容易。

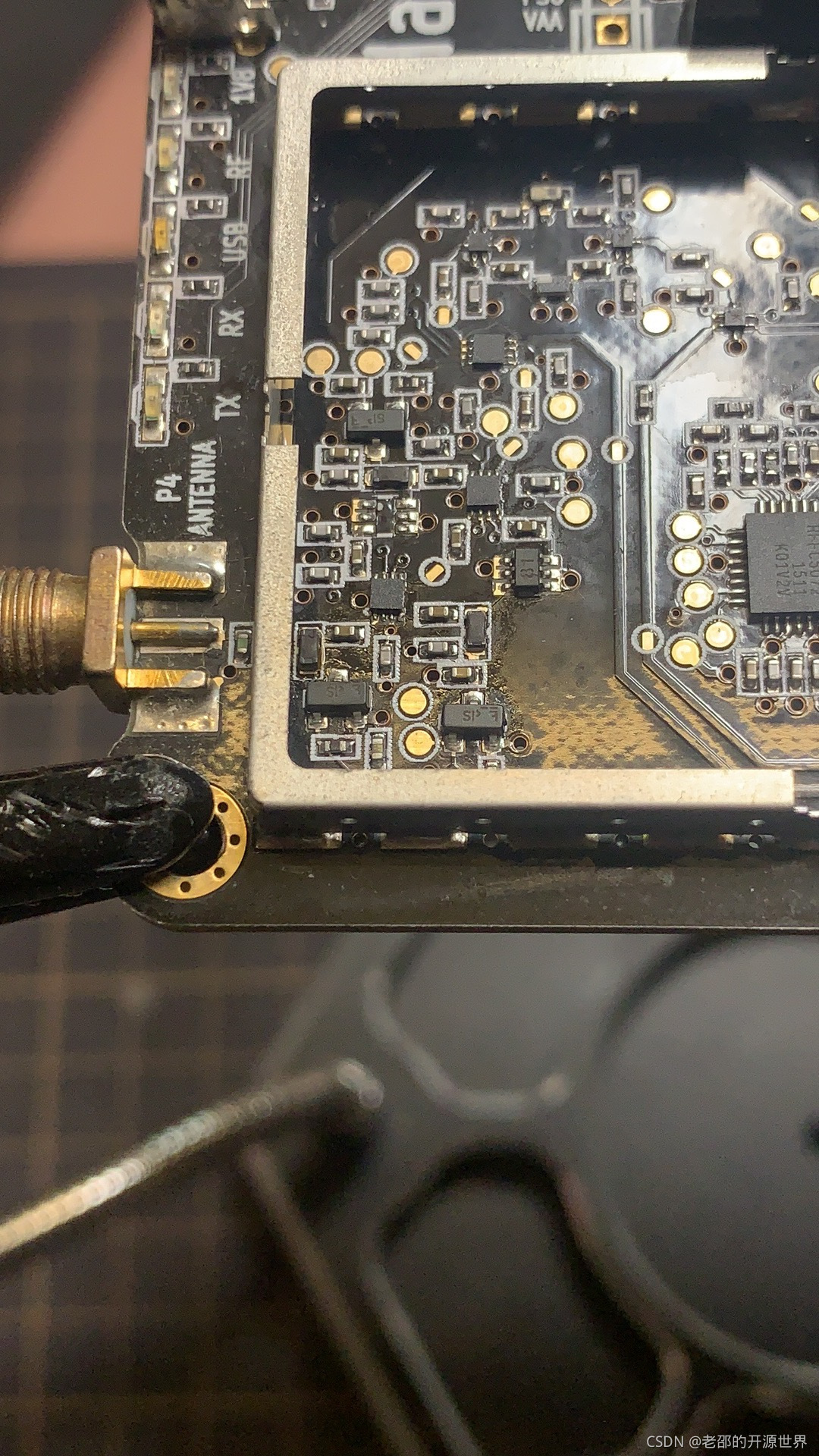

4.把HackRF的屏蔽框拆掉，不同厂家的拆法不一样，但是多数都可以拆，一般都是把卡扣掰开就行，不需要拆焊点什么的。你的板子可能和我修的不一样，所以这一步我就不上图了。

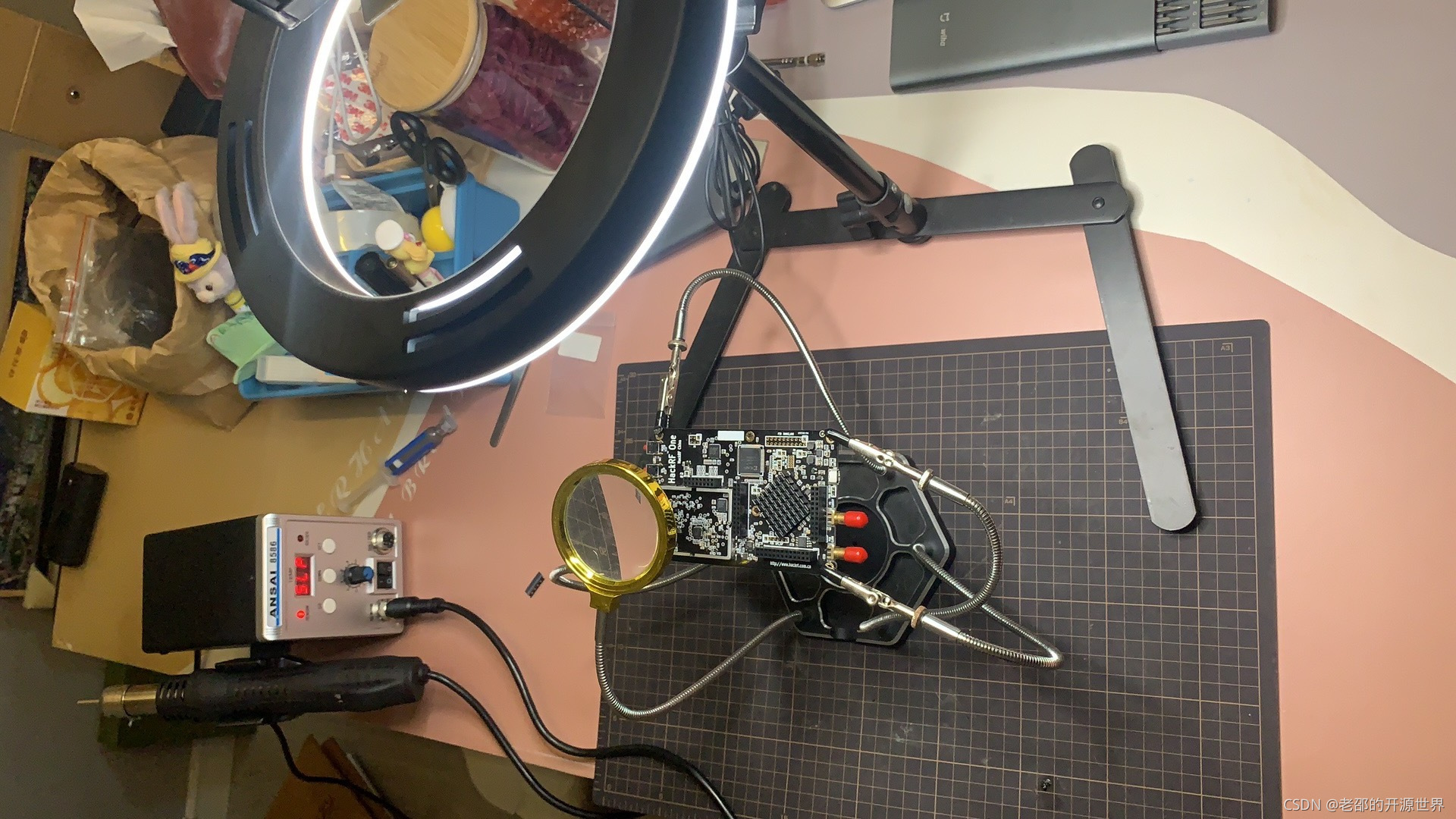

5.搭建焊接环境，要有足够的光照，一个带放大镜的焊接台（芯片比较小，丝印以及圆点肉眼看不清），以及热风枪（这里我没有用电烙铁，感觉不需要补锡，而且空间比较小可能越描越黑），一把耐高温的镊子也很重要。

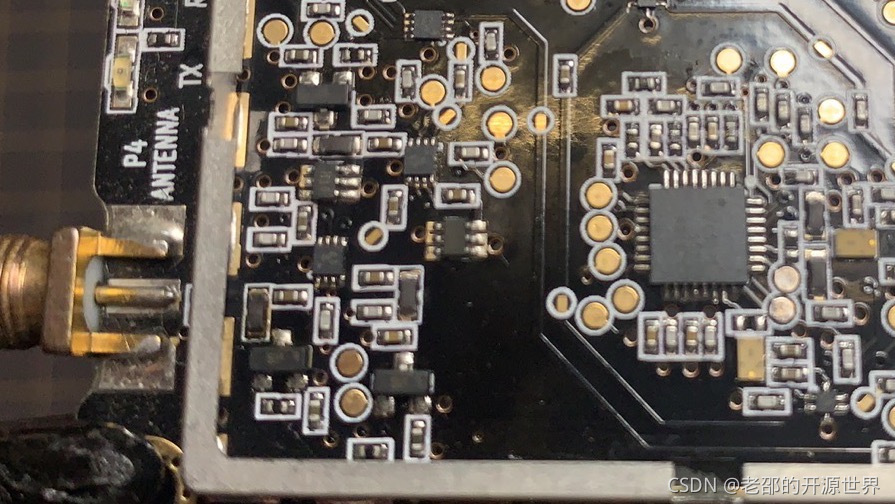

6.看清板子上原芯片的丝印及方向（上面应该有81之类的字符，可用来作为后面焊接方向的参考），板子像我一样放置时，圆点应该在左上方，芯片上也能隐约看到圆点。然后就可以拆掉原来的坏芯片了。

 7.焊接上新的芯片，注意圆点和丝印的方向，引脚对准后用镊子抵住，不然芯片很容易被吹飞。热风枪风量也要尽可能小。

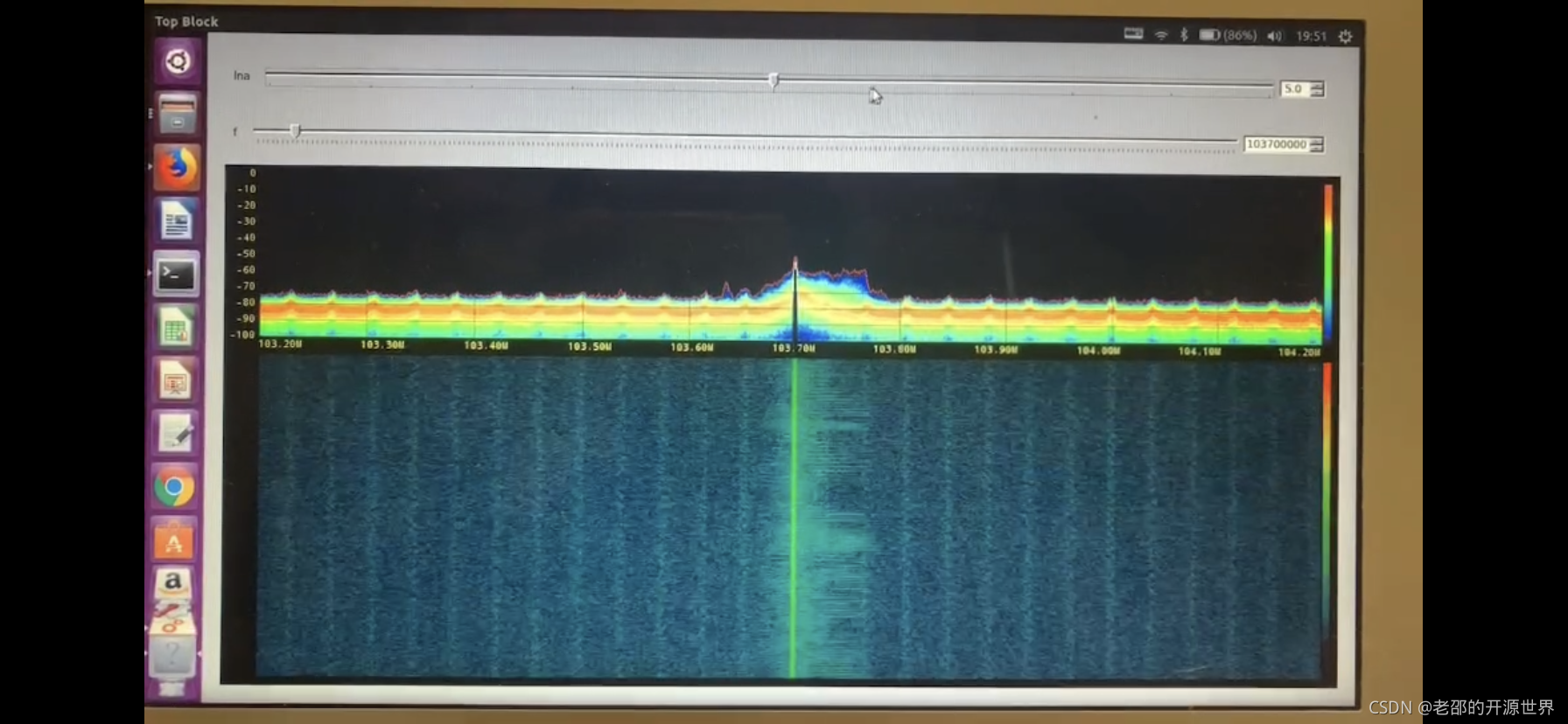

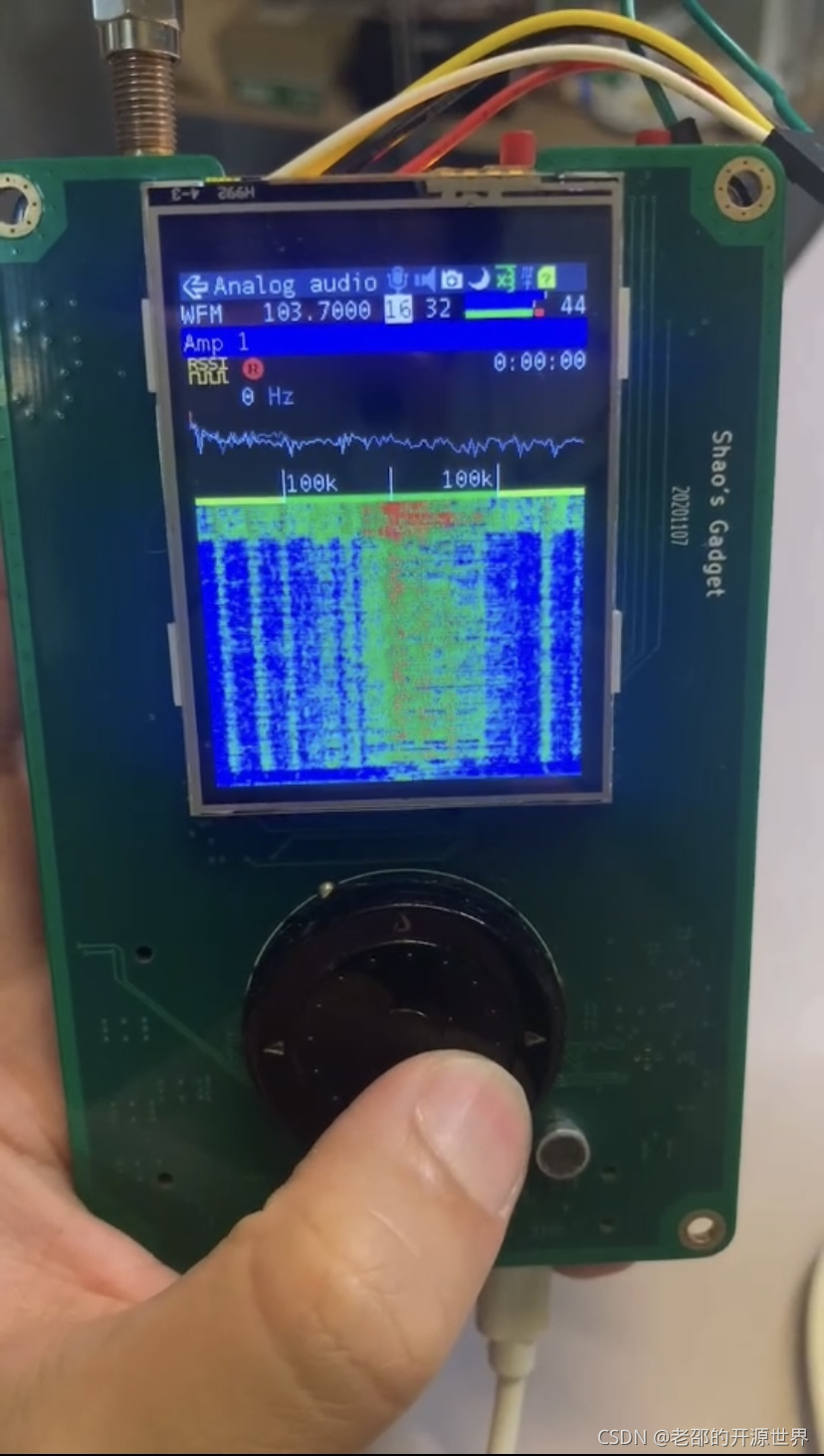

8. 最后可以用GNURadio或者PortaPack来验证一下，分别在两个环境里开启RF Gain或者LNA后，看看信号是增大了还是消失了，如果开了比没开大，就说明修成功了。
