基于Hackrf的GNSS接收机

简介

hackrf是一个便宜，体积很小的射频模块，它的内容可以在其主页找到：hackrf-one它的教程在youtube上也有但是在国内的话可以看b站或者优酷上的内容：hackrf中文教程

如果你想要使用hackrf做任何事情，都要先看完教程视频

本文介绍了使用hackrf搭建一个GNSS接收机射频前端的方法，内容将包括hackrf的一些特性、hackrf的设置、GNSS软件接收机的使用等一系列内容。

Hackrf-one

正如简介所说，使用hackrf之前要先看完对应的简介视频。

总体来说，hackrf是一个射频前端开发板，它有一个内置的处理器，可以通过命令来轻松配置射频链。它的射频链路如下所示

它的RF前端能够接收从30MHz到6GHz的信号，这是通过将信号分成三个部分组合起来实现的，信号会通过混频的方式从RF到IF，IF的信号范围是从2.3GHz到2.7GHz，接着通过下变频到基带，然后就直接进行AD采样，采样的最大频率是22MHz，但是然而要注意的是，在使用中，接收模式下，我们只能设置RF、IF、BB的增益，发送模式下，只能设置RF和BB的增益。

此外，其采样方式是IQ正交采样，因此最后传出的信号是复信号，在教程视频中会提到，其输出信号会是32位float的IQ信号。

使用hackrf最好的方式当然是在gnuradio中，使用osmocom的模块对hackrf进行配置，当然你也可以直接使用命令行工具。

使用gnuradio和osmocom：

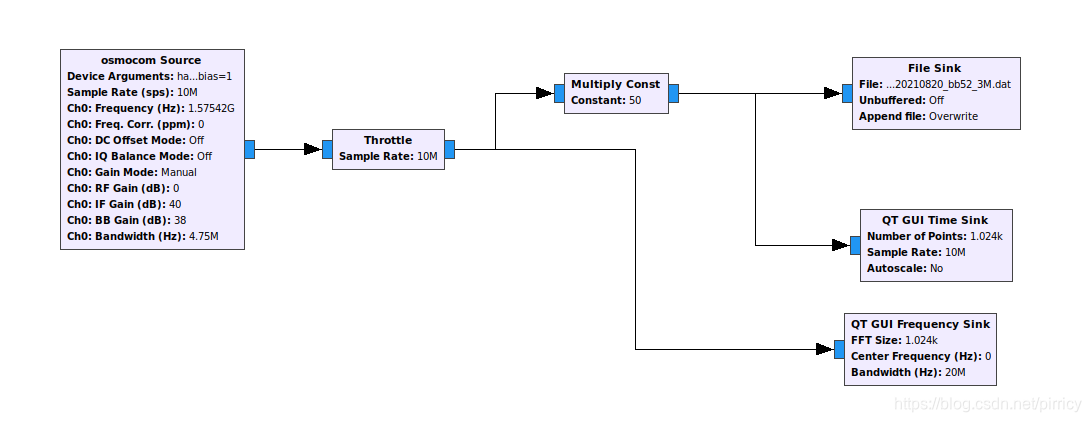

图片里面的osmocom source 就是和板子连接的接口，在这个模块里面可以配置hackrf的硬件，在这个模块之后的所有模块都是软件处理的部分，与硬件没有关系。

或者：
使用命令：hackrf_transfer
