一：概述

在电路设计中，读懂运算放大器的指标，选择合适的运算放大器是非常重要的(以下简称运放)，而开环增益是选择运放中最基本的指标,那么什么是开环增益，开环增益与闭环增益有什么关系，本文将深入探讨。

二：理想运算放大器的特点

对于理想运放的输入级：

1.无穷大的输入阻抗

2.无穷大的差分增益与共模电压抑制比

3.无穷小的输入失调电压，偏置电流和失调电流

对于理想运放的输入级：

1.无穷小的输出阻抗

三：虚短与虚断

虚断：由于理想运放的输入阻抗无穷大，所以在输入端没有任何的负载效应，也就是输入运放的电流为0，这一特性称为虚断。

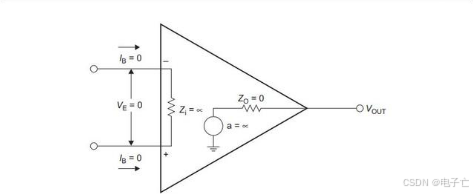

虚短：观察理想运放的模型，其输出与输入的关系

$Vout = A_{ol}×V_{E}$

其中Vout是输出电压，Aol是开环增益，VE是输入级电压差，而理想运放的开环增益无穷大，所以VE的值为0，也就是运放的同相输入端与反相输入端等电位，这一特性称为虚短。应用虚短需要实现三个条件：

1.开环增益无穷大

2.要有负反馈电路

3.放大器工作在线性状态

四：开环增益、闭环增益

开环增益的简单理解就是没有反馈回路时放大器的增益，此增益是放大器独有的属性，与外围电路无关。闭环增益是存在反馈回路时的增益。

在了解了虚断以及虚短的概念后，我们先分析一个最基本的同相比例放大器。

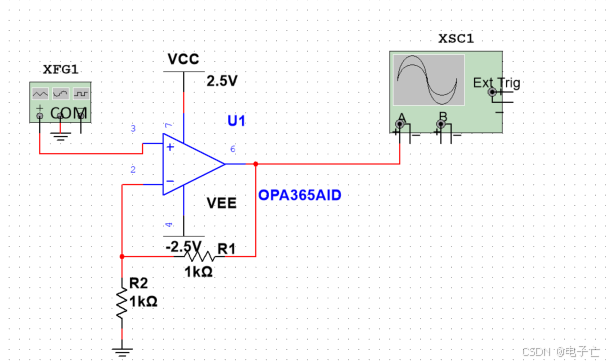

这是一个最基本的同相比例放大器，如果开环增益无穷大，可以根据虚短，可以得到R2电阻上的电位等于输入信号ui，可以列出输出电压uo与ui的关系：

$\frac{R2}{R1+R2}u_{o} = u_{i}$

化简后可以得到：

$u_{o} = \frac{R1+R2}{R2}u_{i}$

将电阻值带入后，可以知道此放大电路将输入信号放大两倍，此时的放大倍数 $\frac{R1+R2}{R2}$ 就是我们常说的闭环增益。开环增益如何影响闭环增益的？我们继续向下分析。

实际的运放的开环增益并不是无穷大，所以不可以使用虚短的特性。那么再分析此电路：

$u_{o} = A_{ol}(u_{+} - u_{-})$

$u_{+} = u_{i}$

$u_{-} = \frac{R2}{R1+R2}u_{o}$

其中 $\frac{R2}{R1+R2}$ 我们定义为反馈系数 $\beta$ ，将上面的式子结合后，得到如下表达式：

$\frac{u_{o}}{u_{i}} = \frac{A_{ol}}{1+A_{ol}\beta }$

观察此表达式，如果开环增益 $A_{ol}$ 无穷大，那么放大倍数就是我们通过虚短分析得到的 $\frac{R1+R2}{R2}$ ，但是实际运放做不到开环增益无穷大，我们举几个例子来说明一下

$A_{ol} = \infty$ ， $\frac{u_{o}}{u_{i}} = 2$

$A_{ol} = 100000$ ， $\frac{u_{o}}{u_{i}} = 1.99996$

$A_{ol} = 10000$ ， $\frac{u_{o}}{u_{i}} = 1.9996$

$A_{ol} = 1000$ ， $\frac{u_{o}}{u_{i}} = 1.996$

$A_{ol} = 100$ ， $\frac{u_{o}}{u_{i}} = 1.96$

$A_{ol} = 10$ ， $\frac{u_{o}}{u_{i}} = 1.67$

$A_{ol} = 1$ ， $\frac{u_{o}}{u_{i}} = 0.67$

从上面至少可以看出三点：

1.在 $A_{ol}$ 比较小的时候，实际增益就与理想情况下的增益有明显差异了。比如如果 $A_{ol}$ =1000，实际闭环增益为1.996，与我们想象的放大2倍就已经有1%左右的差异，如果 $A_{ol}$ =10，实际Av=1.67，已经有很大的差距了。

2.在 $A_{ol}$ 比较大的时候，一致性要求低。尽管AoL=100万和AoL=10万二者相差了10倍，误差都非常小。也就是说只要运放开环增益 $A_{ol}$ 足够大，闭环增益都基本稳定在同一个值，正是因为这样，我们对运放的开环增益AoL的一致性要求就很低了，只要求大就可以了，不管是50万倍还是100万倍，闭环增益都基本一样。我们实际运放的AoL也确实没那么精确。

3.对于这个表达式 $\frac{u_{o}}{u_{i}} = \frac{A_{ol}}{1+A_{ol}\beta }$ ，可以看到系统是存在一个极点的，在 $A_{ol}$ $\beta = -1$ 时(其中 $A_{ol}$ $\beta$ )被定义为环路增益，输出信号将会不稳定发生震荡，所以在设计电路时要避免这种情况。

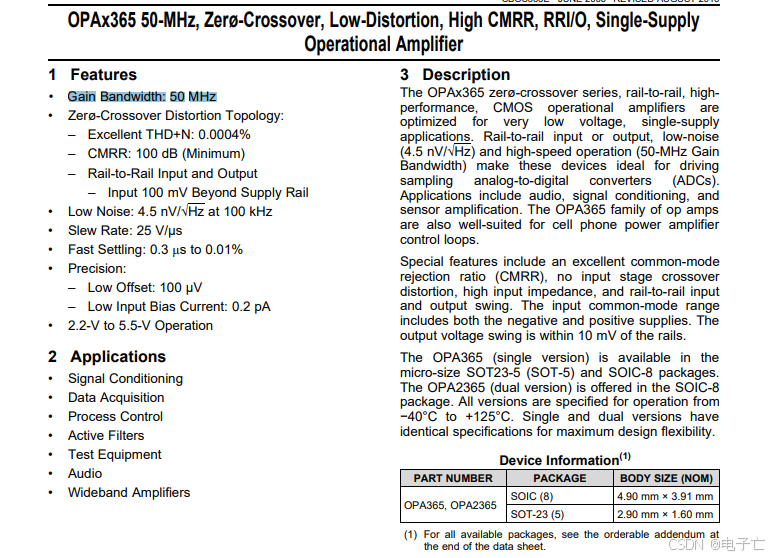

下面我们从具体的运放芯片手册中看开环增益，以TI公司推出的精密运放OPA365为例，下面给出开环增益在手册中的描述：

上面是截取OPA365手册的第一页，我们从中没有找到开环增益的描述，但是在第一项中给出了增益带宽的概念，OPA365的增益带宽是50MHz，有的运放手册还会给出增益带宽积(GBW)或者给出单位增益带宽，无论是增益带宽还是增益带宽积，都可以理解为开环增益降低到1时，输入信号的频率。这个概念对于运放的选型很重要，例如我们想要把一个50MHz的高频信号放大10倍，那这个运放很显然不满足要求。

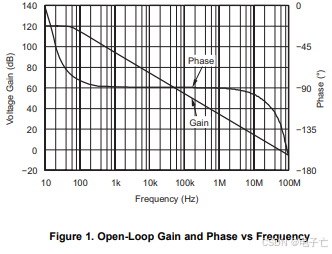

一般运放的开环增益都会在运放手册的特性中以图的形式给出，如下图是OPA365的开环增益与频率的对应关系：
