基本逻辑门电路硬件验证与仿真分析

基本逻辑门电路硬件验证与仿真分析

1.实验目的

熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

2.实验设备

数字电路实验箱；74LS00 二输入端四与非门，74LS20 四输入端两与非门。

3.内容与步骤

3.1.1测试门电路逻辑功能

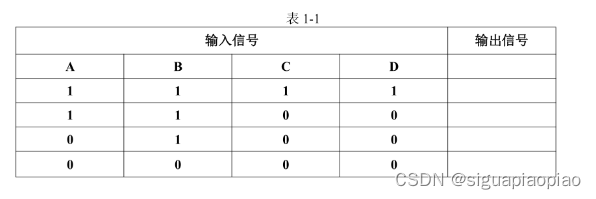

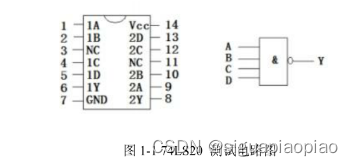

选用 74LS20 四输入端两与非门一个，74LS20 芯片 14 引脚接入+5V，74LS20 芯片 7 引脚接入地 0V，并按图 1-1 接线，按表 1-1 改变 A、B、C、D 的状态，观察输出端 Y 的状态， 并记录数据。

输出信号分别为：0 1 1 1

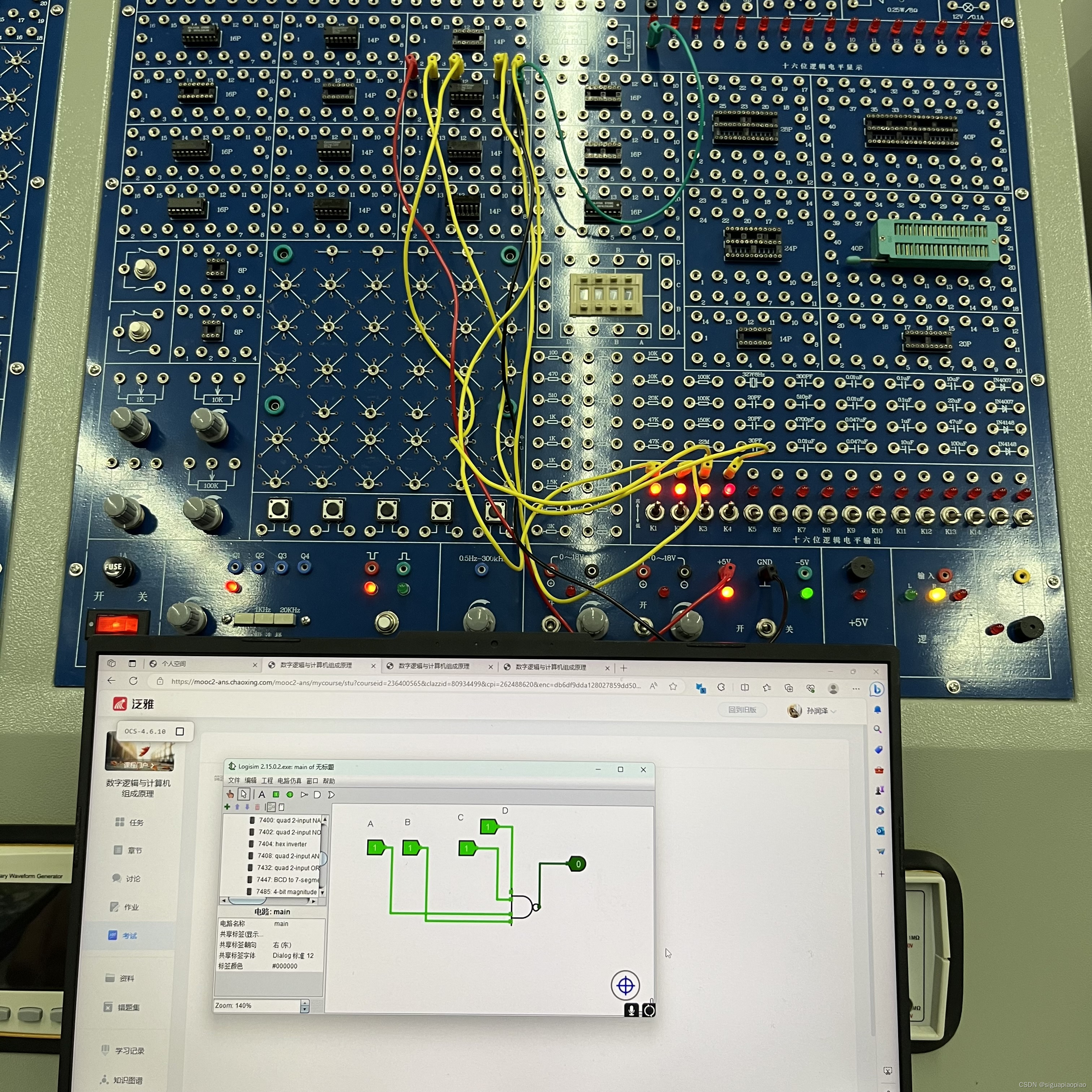

3.1.2实际操作与仿真图如下：

3.21测试门电路逻辑功能

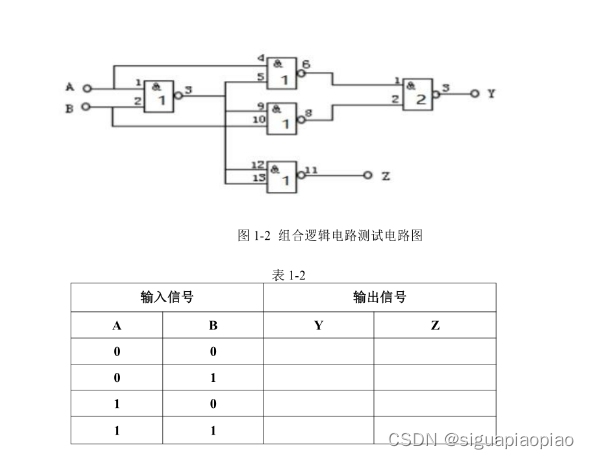

选用 74LS00 二输入端四与非门两个，74LS00 芯片 14 引脚接入+5V，74LS00 芯片 7 引 脚接入地 0V，并按图 2 接线，改变 A、B、C、D 的状态，观察输出端 Y的状态，并记录数据。

输出信号分别为：0 0，1 0，1 0，0 1.

3.2.2实际操作与仿真图如下：
