Boson NetSim11 路由器模拟子网环境实现连接实验

有错欢迎大家提出,并改正
一、实验目的

     .了解 Boson NetSim 的使用方法
     .掌握路由器的命名配置方法
     .掌握静态路由的添加方法
     .掌握默认路由的添加方法
    . 掌握路由表的察看方法

二、实验工具
Boson NetSim

三、实验内容
实验拓扑图
![在这里插入图片描述](https://img-blog.csdnimg.cn/2c037200af634c6b94
说明:
1、本实验须两台 Cisco 2621 路由器,PC 机三台。
2、两台路由器通过各自的 serial 接口连接,地址分别为192.168.1.1/24;192.168.1.2/24。
3、路由器 1 的 F0/0 口与 PC1 相连,F0/1 口与 PC2 相连,路由器 2 的F0/0 口与 PC3 相连。
4、PC1 的 IP 地址是 172.16.1.1/24,默认网关是 172.16.1.254;
PC2 的 IP 地址是 172.16.2.1/24,默认网关是 172.16.2.254;
PC3 的 IP 地址是 172.16.3.1/24,默认网关是 172.16.3.254;

第一步:连接电路
添加设备,选择2621的路由器,也可按照你的实验要求,选择其他的路由器,将其拖到右边的灰色板里面,表示添加路由器
在这里插入图片描述

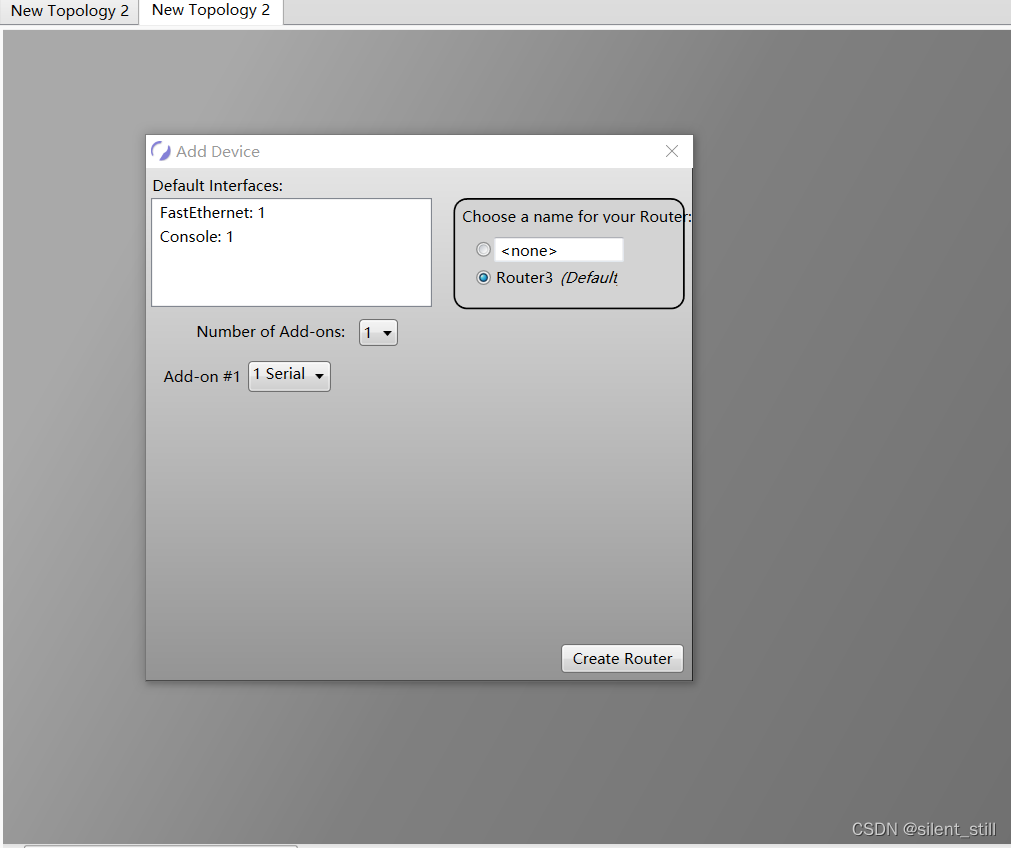

此时你将看到下面的配置画面,选择create
![在这里插入图片描述](https://img-blog.csdnimg.cn/fb98fd36e8b2459ba041dd5a03c257c4.pn

这个表示路由器创建成功,然后按照上述,将第二个路由器也一并添加了
在这里插入图片描述

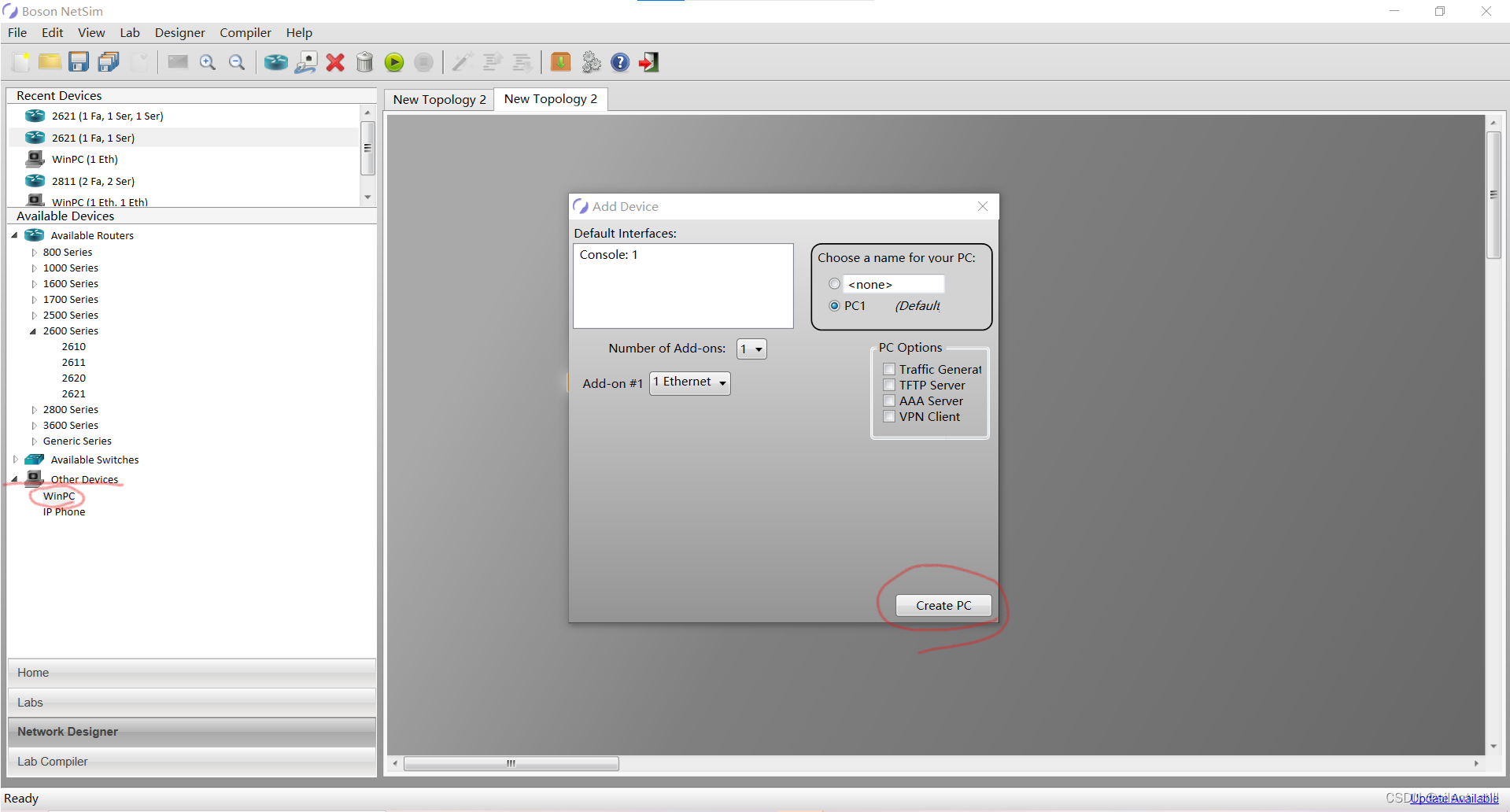

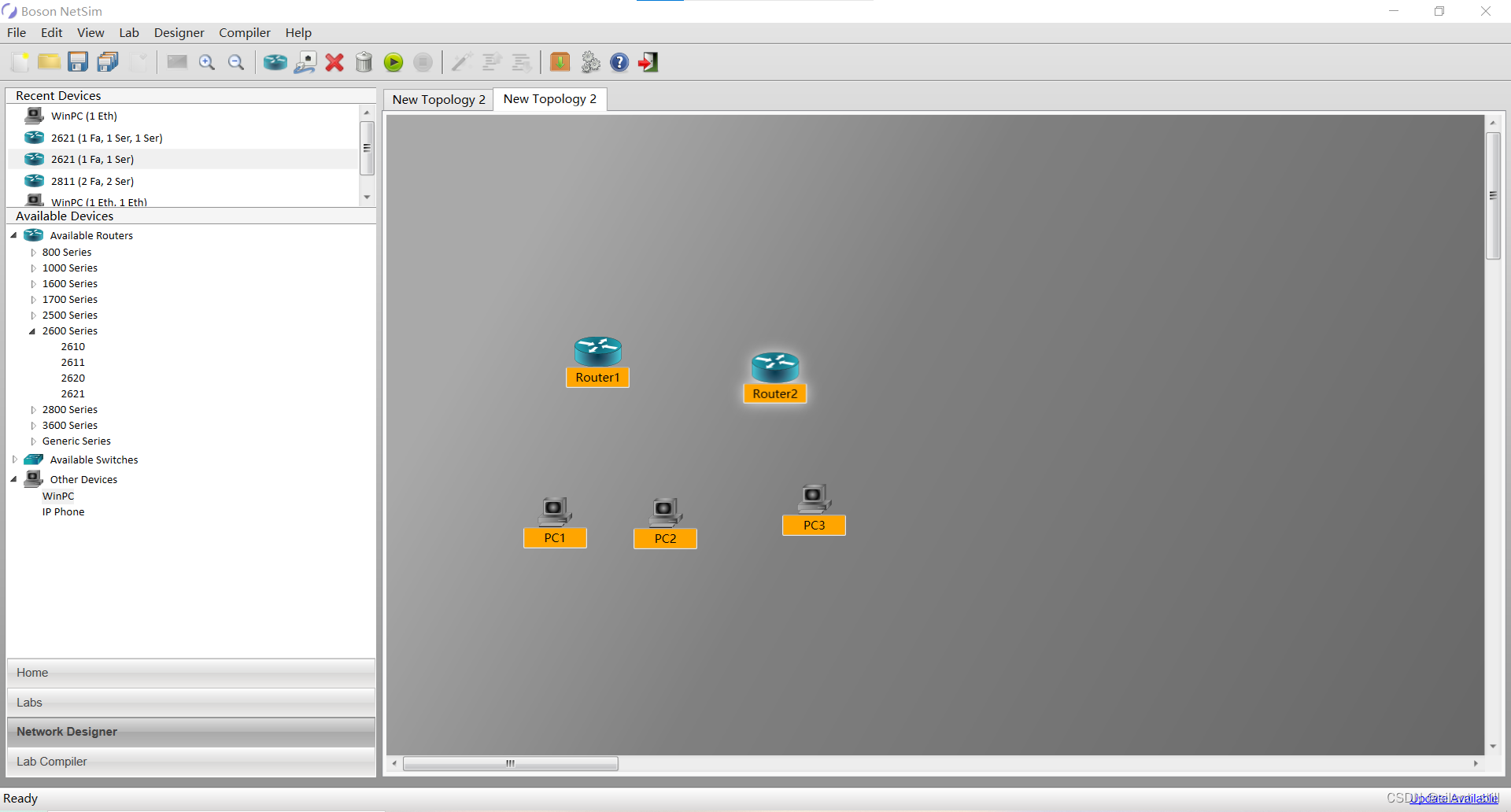

此时选择PC机,拖到灰色板块中,然后直接点create,添加三个pc机
在这里插入图片描述
然后便是这样的画面,接下来需要我们进行连线
在这里插入图片描述

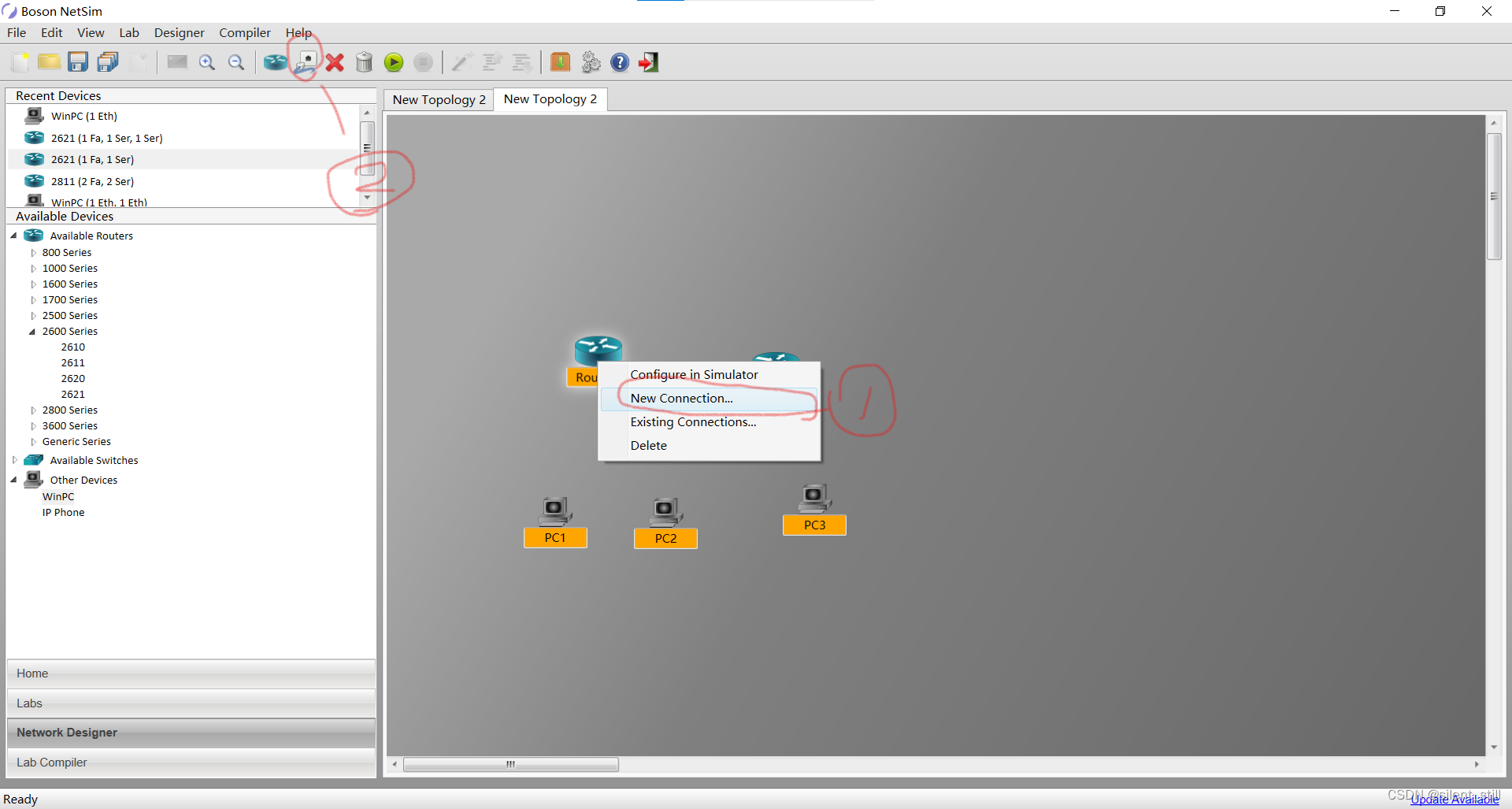

连线有两种方式
①右键点路由器,然后选择new connection
②直接选择上方的连接图
在这里插入图片描述

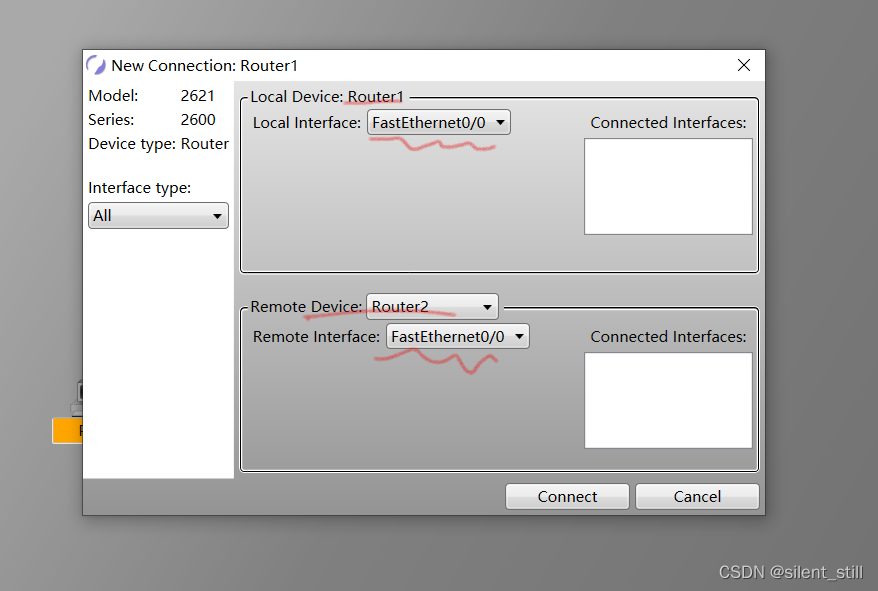

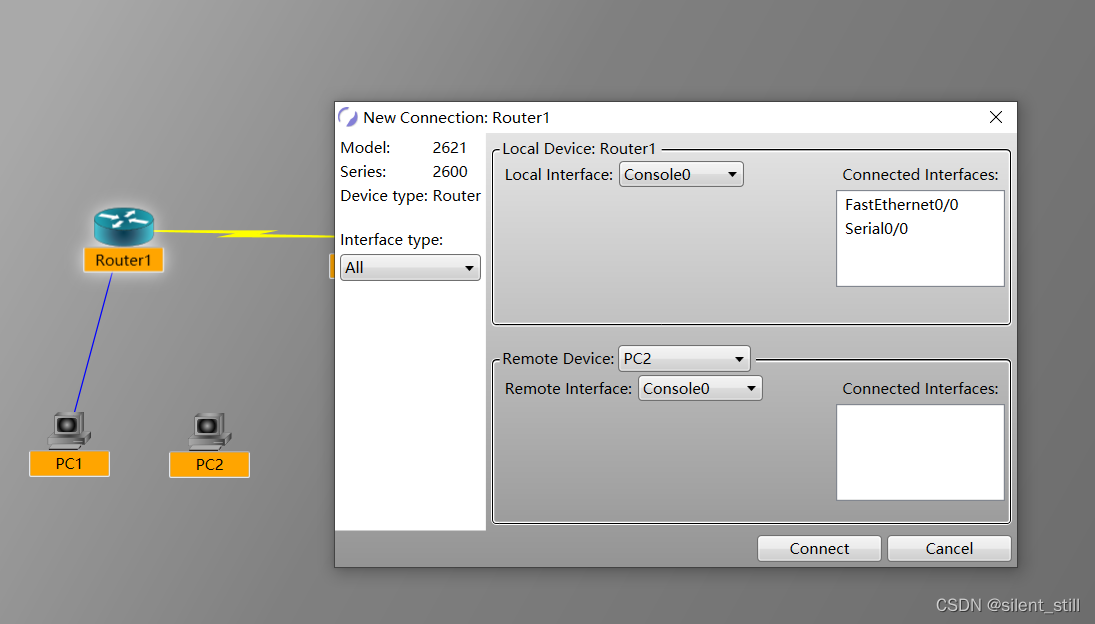

上面的是路由器1的端口,下面的是选择目的路由器或者pc机和目的端口
在这里插入图片描述

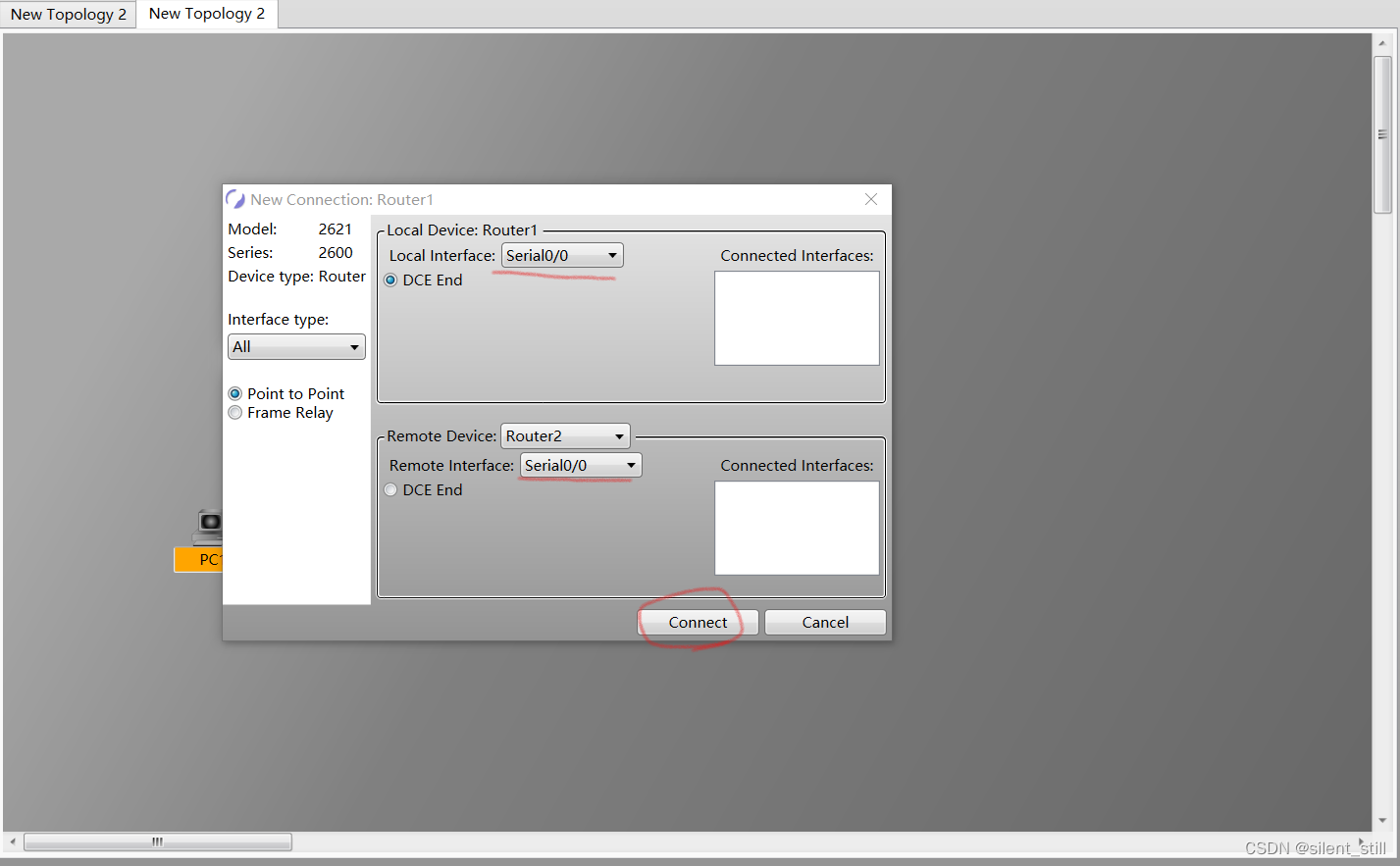

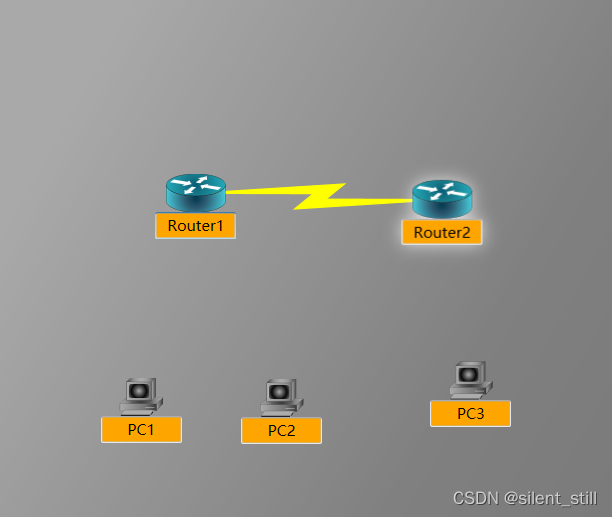

连接两个路由器
在这里插入图片描述
在这里插入图片描述

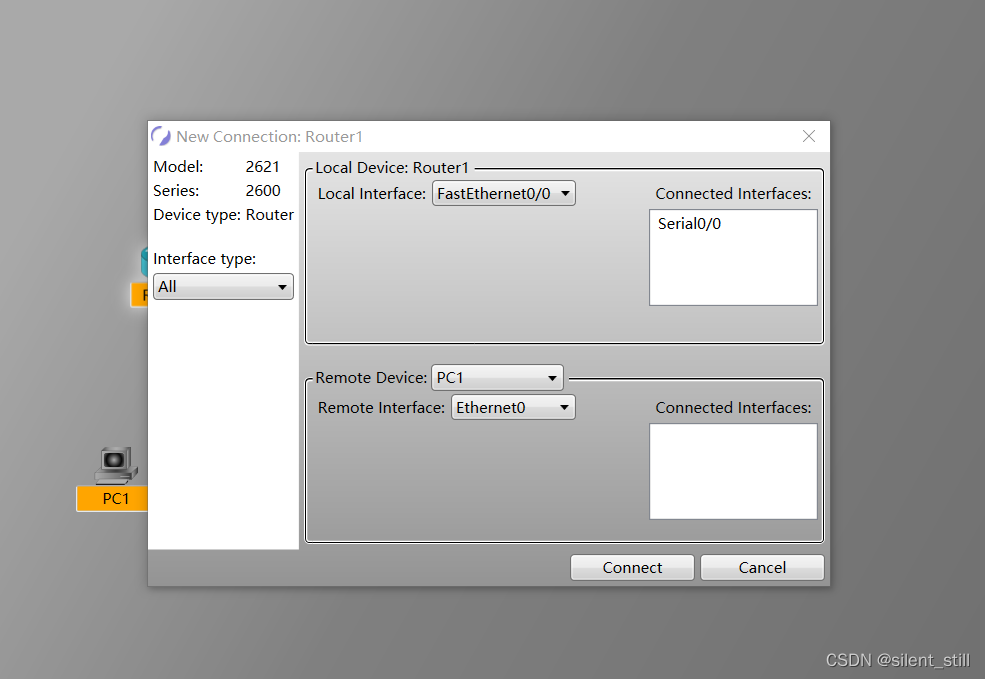

接下来连接pc1
在这里插入图片描述
连接pc2
在这里插入图片描述

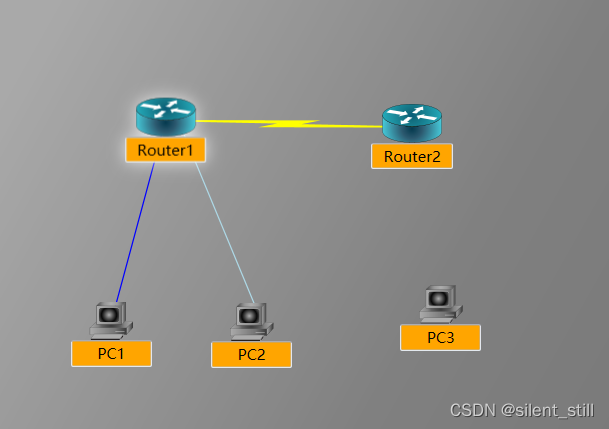

我们发现出现了一条浅黄色的线,说明2611不能同时连接两个pc机,我们将2611的router1换成2811的路由器
在这里插入图片描述

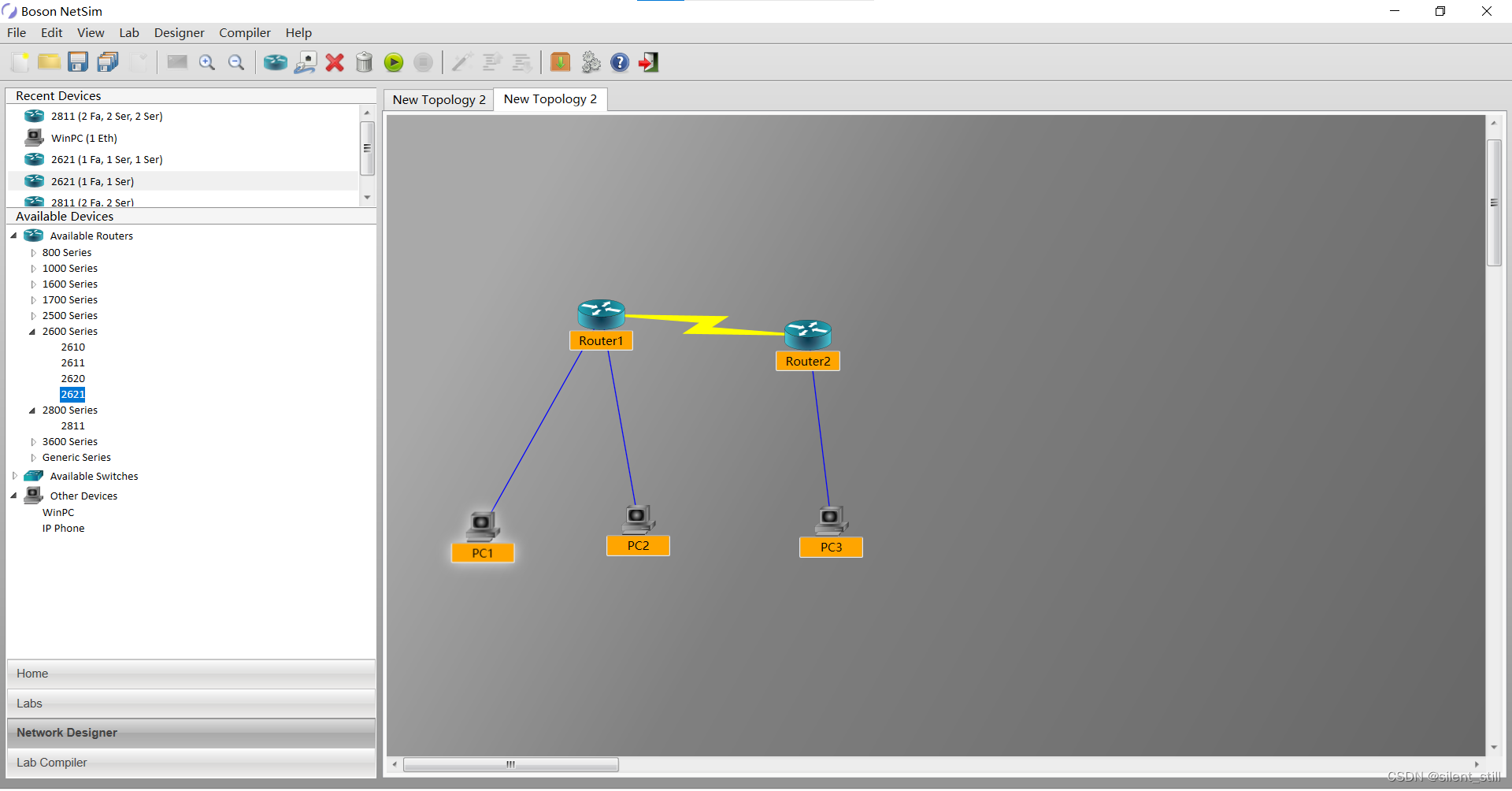

可以看到换成2811的可以连接成功
在这里插入图片描述

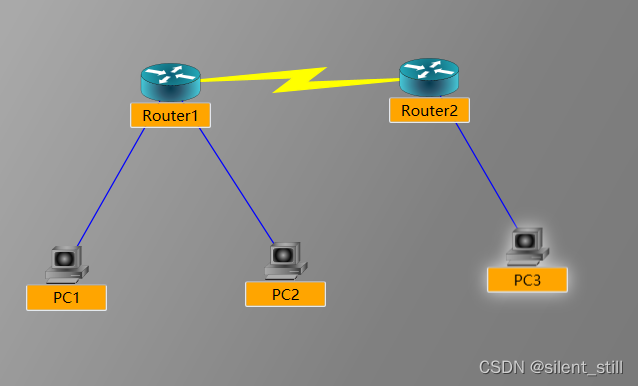

之后将router2与pc3连接,可以看到连接完成的效果图和我们的拓扑图一样
在这里插入图片描述
第二步:配置pc机的ip地址和默认网关

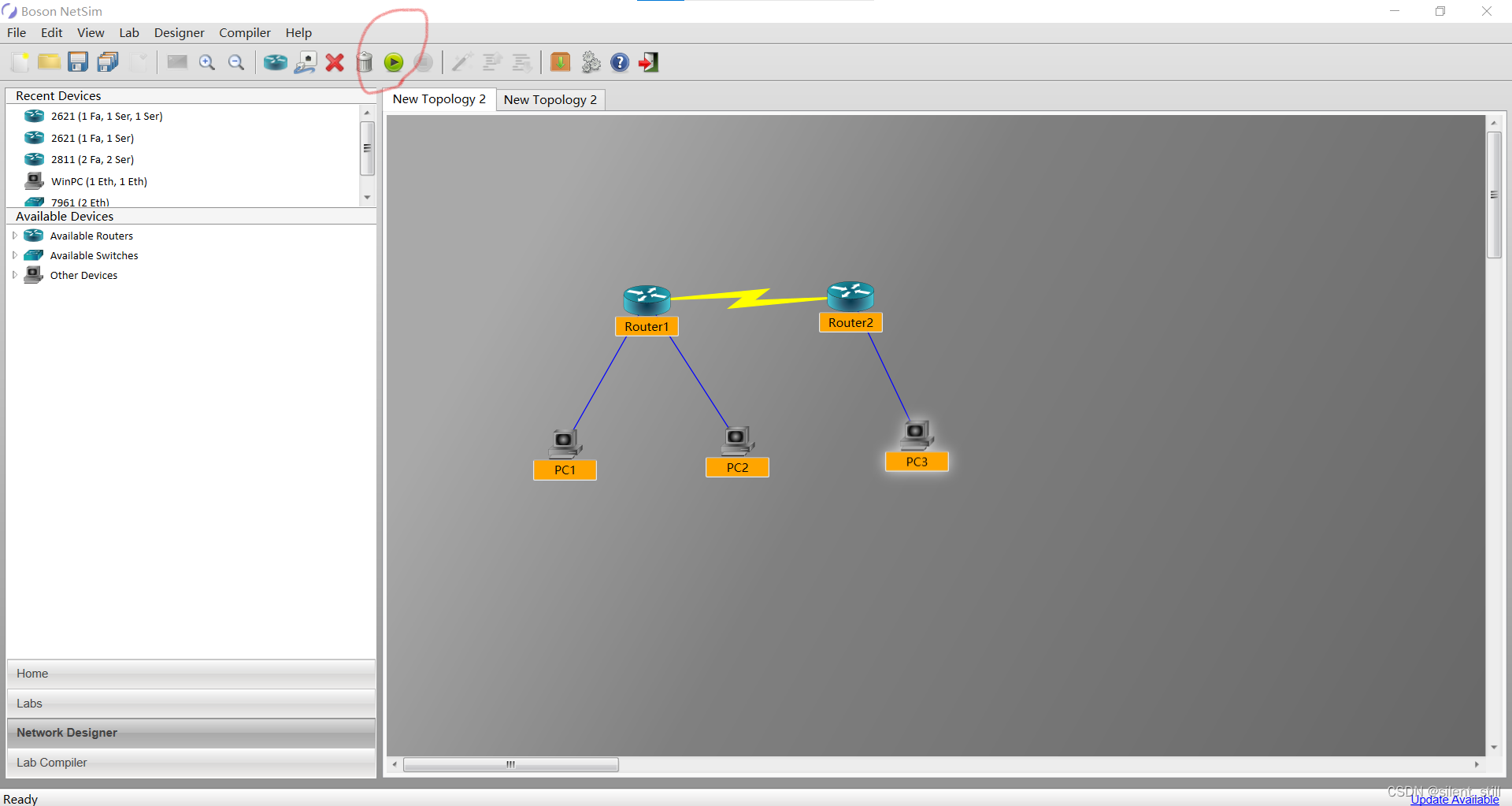

选择start,然后等待
在这里插入图片描述

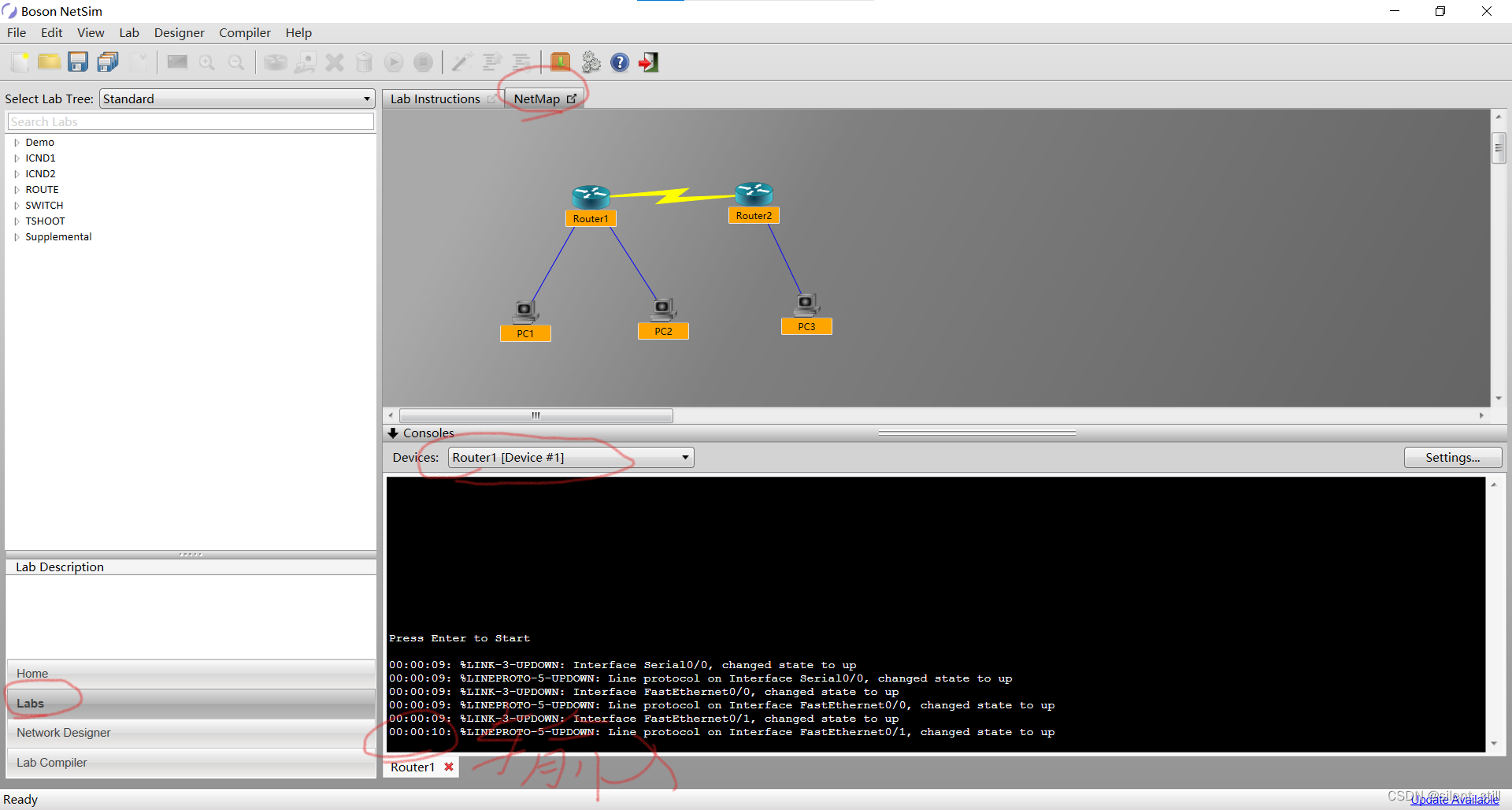

出现如下画面,选择pc1,从下方输入,点Enter键开始输入
在这里插入图片描述

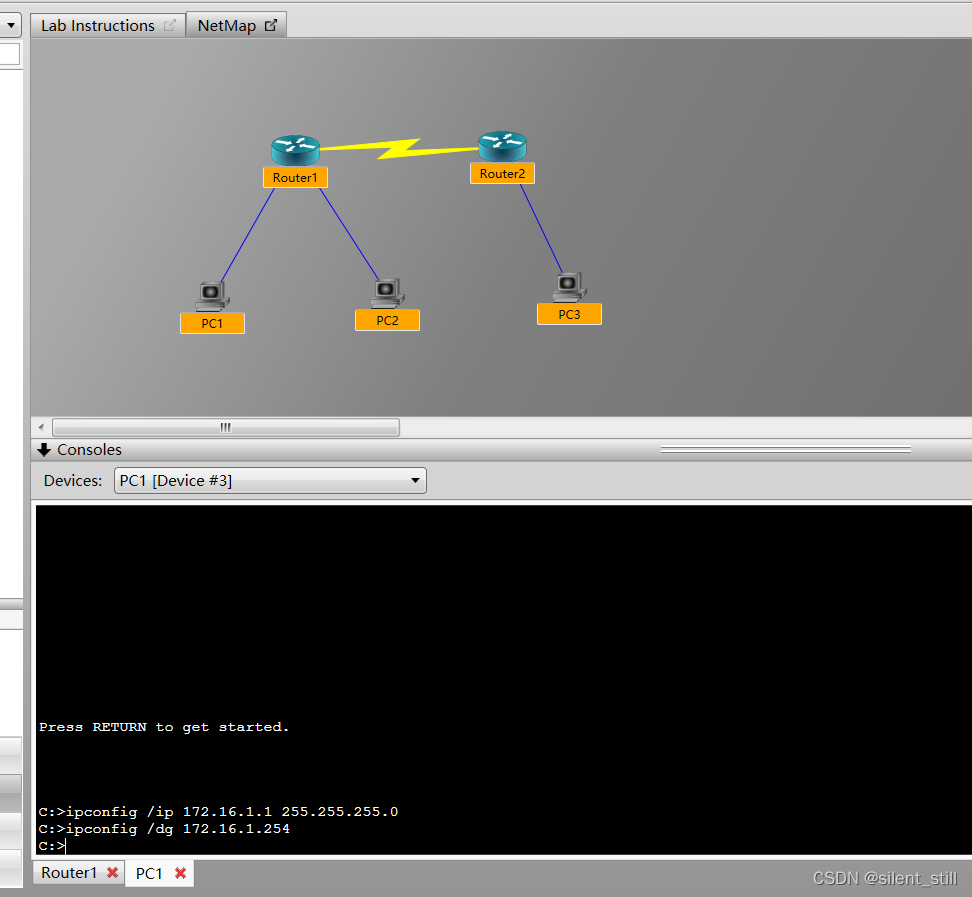

进入 PC1 配置界面,输入以下命令:
C:>ipconfig /ip 172.16.1.1 255.255.255.0
C:>ipconfig /dg 172.16.1.254
在这里插入图片描述

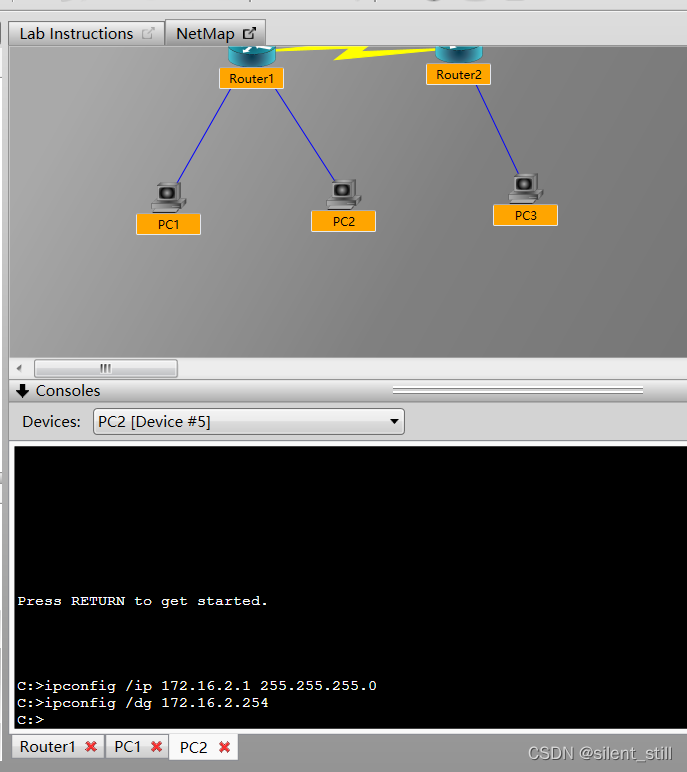

进入 PC2 配置界面,输入以下命令:
C:>ipconfig /ip 172.16.2.1 255.255.255.0
C:>ipconfig /dg 172.16.2.254
在这里插入图片描述

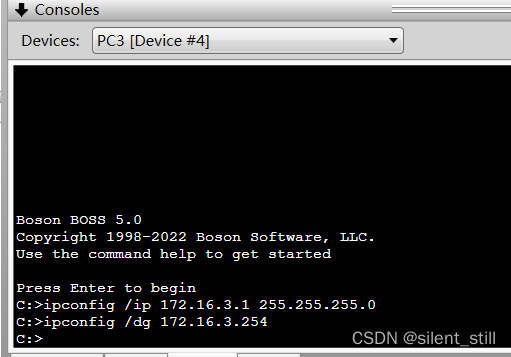

进入 PC3 配置界面,输入以下命令:
C:>ipconfig /ip 172.16.3.1 255.255.255.0
C:>ipconfig /dg 172.16.3.254

在这里插入图片描述

第三步:配置路由器

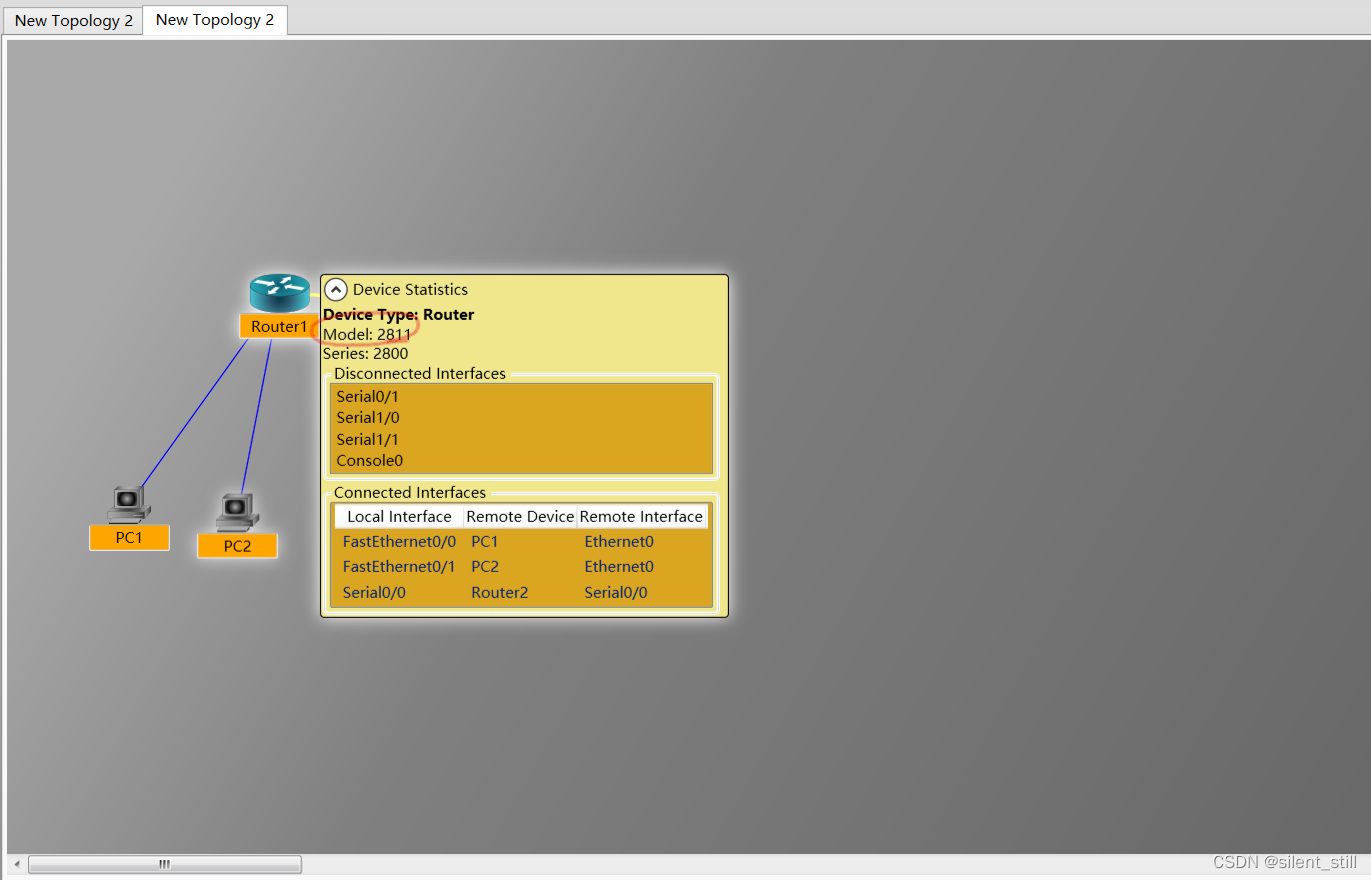

配置路由器1

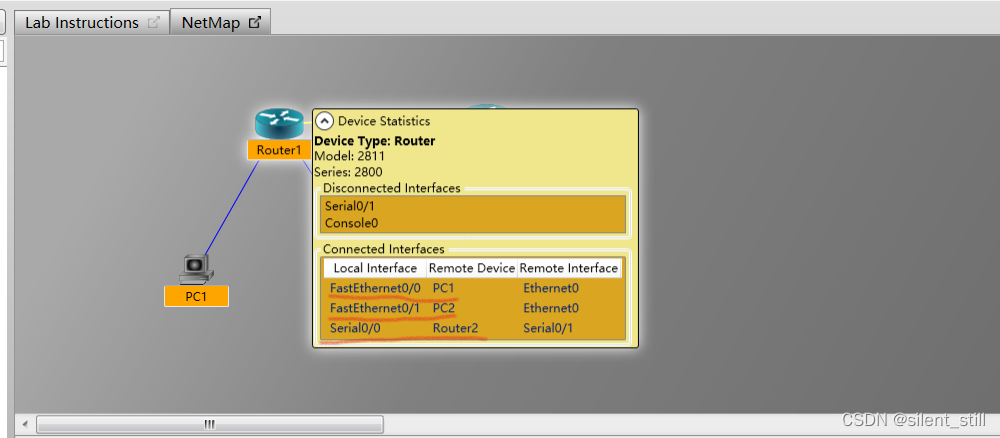

router1与pc1的接口为FastEthernet0/0,可简写为f0/0
与pc2的接口为FastEthernet0/1,可简写为f0/1
与router2的接口为Serial0/0,简写为s0/0
![在这里插入图片描述](https://img-blog.csdnimg.cn/013c2e10773145eb8f3db8675e31c531.png
Router>en
Router#conf t
Router(config)#hostname Router1
Router1(config)#interface f0/0 (注释:这是连接pc1)
Router1(config-if)#ip address 172.16.1.254 255.255.255.0
Router1(config-if)#no shut
Router1(config-if)#exit
Router1(config)#interface f0/1 (连接pc2)
Router1(config-if)#ip address 172.16.2.254 255.255.255.0
Router1(config-if)#no shut
Router1(config-if)#exit
Router1(config)#interface s0/0 (连接router2)
Router1(config-if)#ip address 192.168.1.1 255.255.255.252
Router1(config-if)#clock rate 56000 (可以在这加上这个,以防等下出错)
Router1(config-if)# shut
Router1(config-if)#no shut
Router1(config-if)#exit
Router1(config)#ip route 172.16.3.0 255.255.255.0 192.168.1.2

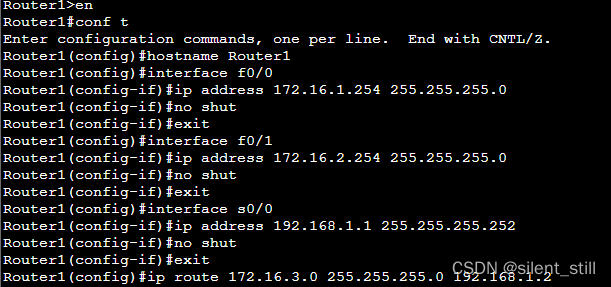

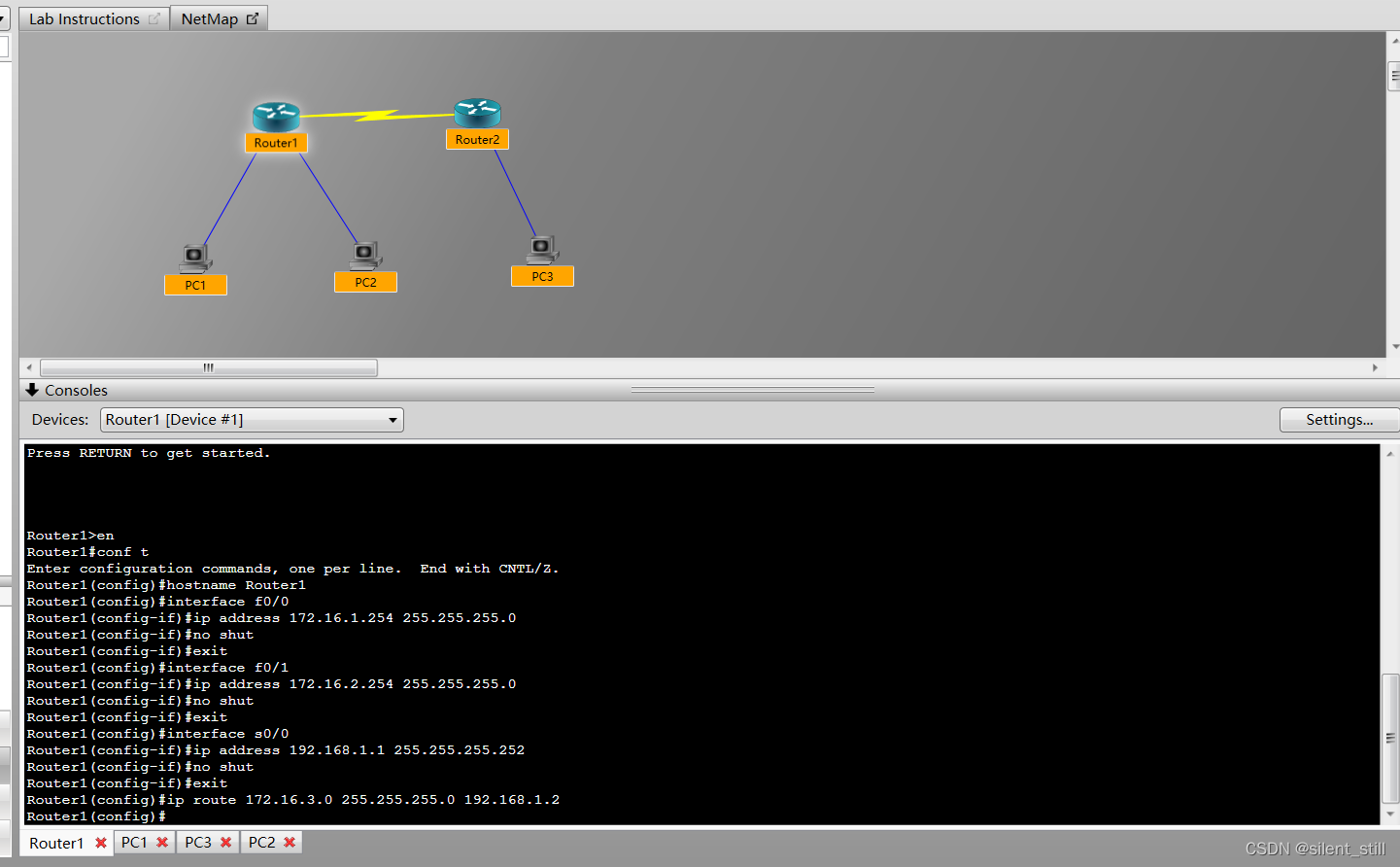

按照以上的进行输入
在这里插入图片描述
在这里插入图片描述

接下来配置路由器 2。

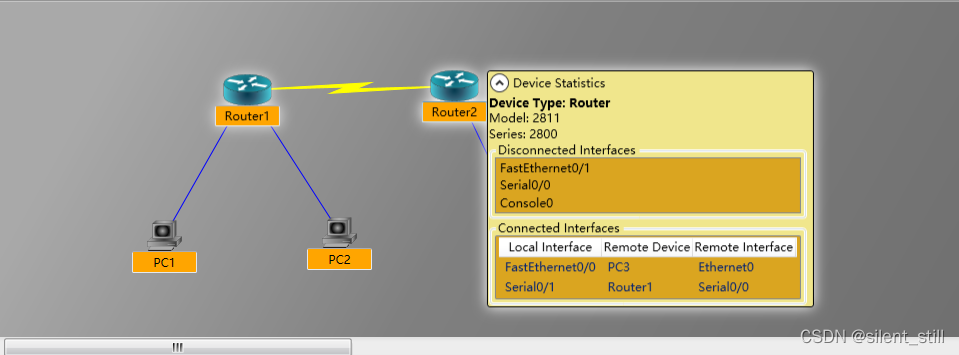

看清楚自己的接口,我的pc机是f0/0,路由是s0/1
在这里插入图片描述

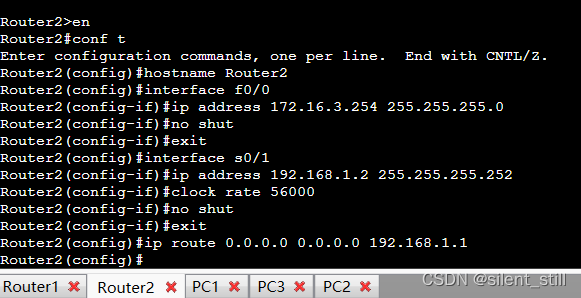

Router>en
Router#conf t
Router(config)#hostname Router2
outer2(config)#interface f0/0
Router2(config-if)#ip address 172.16.3.254 255.255.255.0
Router2(config-if)#no shut
Router2(config-if)#exit
Router2(config)#interface s0/1
Router2(config-if)#ip address 192.168.1.2 255.255.255.252
Router2(config-if)#clock rate 56000 (这是设置时间,可以在router1中设置,之前我在router2中没设置上出错了)
Router2(config-if)#no shut
Router2(config-if)#exit
Router2(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.1

这里就不敲了,用我之前做好的给大家看看。如果出错,可能是clock rate 56000这个,可以在router1中连接router2的时候设置再试试。

第四步验证

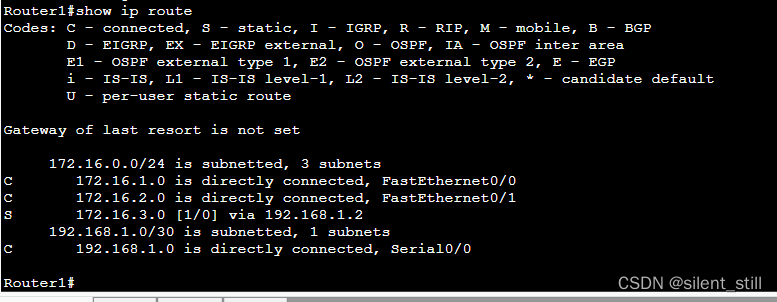

查看路由器1的路由表
Router1#show ip route
源地址是Router1,如果不是,记得先exit退一步
在这里插入图片描述
查看路由器2的路由表

在这里插入图片描述
测试pc间的连通性
Ping 172.16.2.1
Ping 172.16.3.1

在这里插入图片描述
