关于windows10系统下没有选择双系统的界面直接进入windows10的解答

文章目录

问题一


	Windows10下安装debian10.但没有提前准备空闲磁盘,在安装过程格式化了E盘安装
	安装完成后重启是Windows系统.怎么才能进入debian系统?

答:有三种设置开机进入debian系统的方式

方法一:
在默认启动项选择上 选择新安装的debian系统,作为默认值

  • 步骤一:
    在这里插入图片描述
  • 步骤二:
    在这里插入图片描述
  • 步骤三:
    重启系统,默认进入你刚刚设置的系统,即debian系统
    方法二:
    以上方法并没有解决可以在开机时选择安装在本机的所有系统,于是我们开启引导检查和选择。

首先,我们需要知道的是,包含引导项位置的文件在你的c盘(系统盘)的根目录的boot.ini这个文件中。(如果找不到可以直接在下面的启动和故障恢复中的设置选项来进行设置,这其实就是在编辑boot.ini

注意:右键属性/常规中去掉只读,才能打开boot.ini这个文件

  • 步骤一:

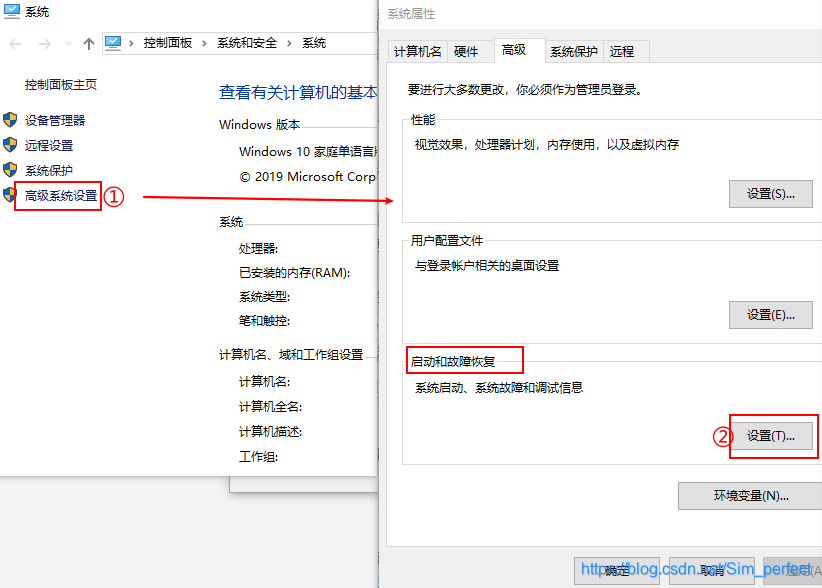

    右键我的电脑 并选择属性选项卡

  • 步骤二:
    选择高级系统设置并选择高级选项卡

  • 步骤三:
    启动和故障恢复中选择设置
    在这里插入图片描述

  • 步骤四:

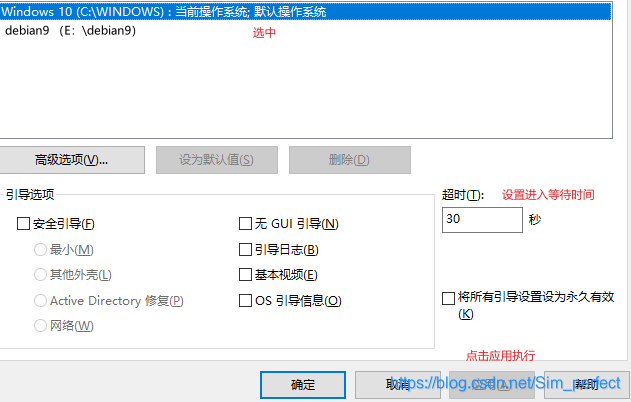

    系统启动–>默认操作系统–>选择你要设置的默认启动系统

  • 步骤五:

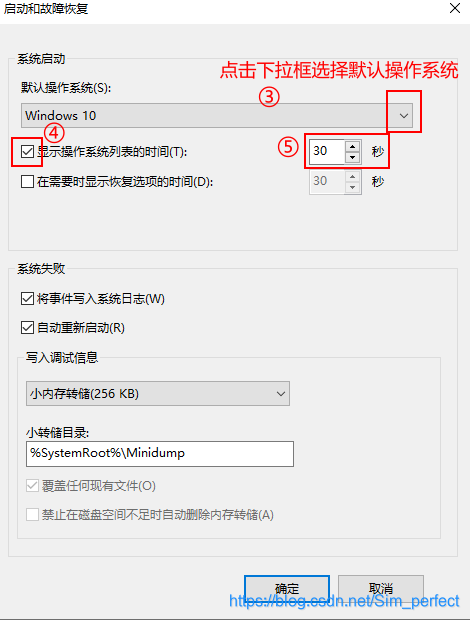

    设置启动检查:勾选 显示操作系统列表的时间 (重启就会显示系统选择界面,默认进入时间是30秒,前提是系统识别到你有两个及以上引导项)我们可以修改默认进入系统的超时时间,比如改成10秒。
    在这里插入图片描述

问题二:


	我进入安全引导只看到Windows10.看不到debian,后来我进入BIOS mode把UEFI改为legacy support就直接进入debian了。
	我看到别人双系统开机都有选择哪个系统,我的是直接进入一种系统。我怎么才能在开机时不进入BIOS就可以选择系统呢?

答:首先我们需要知道的是,BOIS中有系统的引导程序才能启动系统,丢失引导程序BIOS将找不到系统的入口来启动它,在引导选项卡中没有新安装的系统的引导程序没有被系统识别,比如我的系统的引导程序是在u盘上,如果不插入u盘系统是不能进入debian系统的。

所以我们先设置启动顺序(引导程序在u盘中)

  • 步骤一:
    直接将u盘插入,重启系统进入BIOS界面
  • 步骤二:
    startup(启动)里启动首选项 改成 Hard disk boot priority
  • 步骤三:
    F10确定并重启

如果不是u盘启动
你要在启动首选项里找一下有没有你的引导启动,如果没有,就还是尝试第一种方法比较好,如果还是不行

请进入windows10系统中进入安全启动

  • 步骤一:
    点击windows界面左下角的菜单图标,点击电源
  • 步骤二:
    按住Shift,点击重启
  • 步骤三:
    等待进入安全界面
    选择疑难解答再点击高级选项,里面有启动的方式,如果安装的系统的引导程序能被识别,那么应该有启动选项,选择该选项,等待重启即可,如果没有,可能是引导程序缺失或者不被识别,建议重新将安装的磁盘初始化,重新进行安装。

找不到操作系统列表,通常是引导程序损坏,快捷解决方案是重装,如果你想修改文件,尝试去找到引导程序文件夹,并用完整的文件替换。参考文章:https://www.cnblogs.com/1x11/p/9284636.html
