电机控制系列模块解析（15）—— 母线小电容

一、薄膜电容

在家电产品和工业变频器中，使用容值更小但耐压更高的薄膜电容来代替传统的电解电容作为逆变器母线电容，这种技术趋势已经得到了广泛应用和产品化。以下是关于这一替换技术的一些关键考量和优势：

1. 长期稳定性与可靠性：薄膜电容以其优异的长期稳定性著称，其内部采用聚酯、聚丙烯等高分子薄膜作为介质，无电解液，不会发生电解液干涸、漏液等问题，寿命长，可靠性高，特别适合需要长期稳定运行且维护不便的家电和工业设备。

2. 温度特性与耐高温能力：薄膜电容的温度特性良好，尤其是在高温环境下，其电性能衰减较小。许多薄膜电容能够承受较高的工作温度（如105°C或更高），这对于内部环境温度较高或需要在严苛环境条件下运行的设备而言尤为重要。

3. 低ESR（等效串联电阻）与高纹波电流承受能力：薄膜电容具有较低的ESR，这意味着在处理高频率、高纹波电流时，其自身产生的热量小，能量损失低，有助于提高逆变器的整体效率。这对于需要处理快速变化功率需求的变频器和家电产品来说是非常有利的。

4. 小型化与轻量化：薄膜电容由于其结构特点，往往体积更小、重量更轻，有利于家电产品的紧凑设计和工业设备的小型化需求。特别是在空间受限或需要减轻重量的场合，薄膜电容的这一特性尤为突出。

5. 高频响应与快速充放电能力：薄膜电容具备优良的高频响应能力，能够快速充放电，这对于逆变器在处理快速变化的负载需求时保持母线电压稳定、减少电压波动至关重要。在需要高动态响应的变频器应用中，薄膜电容能提供更好的性能表现。

6. 环保与无害化：薄膜电容不含铅、汞等有害物质，符合RoHS等环保标准，符合家电和工业设备日益严格的环保要求。

尽管薄膜电容在上述方面具有明显优势，但在实际应用中替换电解电容时需注意以下几点：

• 成本考虑：薄膜电容由于其制造工艺和材料成本，通常单价高于同等容量的电解电容。尽管长期运行成本可能因寿命长、效率高等因素有所降低，但在初期投入成本上可能较高。

• 容值匹配：由于薄膜电容在相同体积下往往容值小于电解电容，可能需要通过增加电容数量或者使用更高电压等级的薄膜电容来实现与原系统相当的储能能力。这可能会影响电路布局和散热设计。

• 电压裕度：选用耐压更高的薄膜电容可以提供更大的电压裕度，增强系统对电压波动的抵抗能力，但也需要注意其与逆变器其他组件（如IGBT、MOSFET等）的电压等级匹配。

综上所述，逆变器母线电容采用容值更小但耐压更高的薄膜电容代替常规电解电容，已经在家电产品和工业变频器中实现了产品化。这一技术转变旨在提升设备的性能、可靠性和环保性，但也需要在设计时充分考虑成本、电路改造以及电压等级协调等因素。

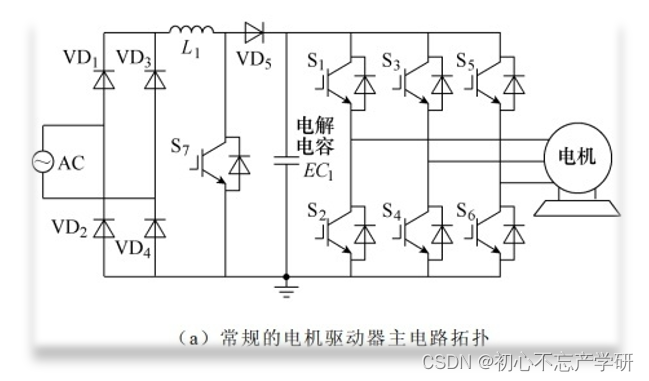

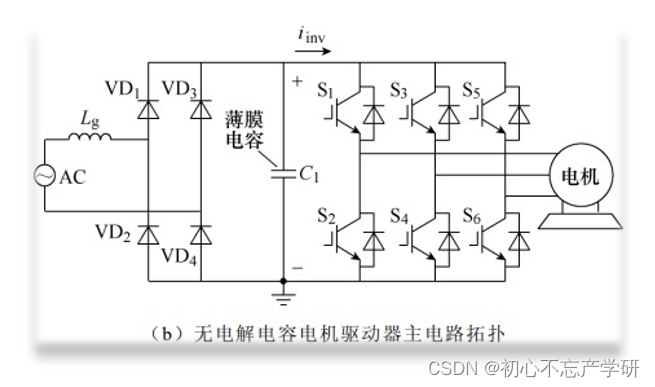

此图片来源于网络

二、小电容新问题

选择较小容值的薄膜电容作为逆变器母线电容，虽然有助于降低成本，但也会引入一些技术和性能上的问题。以下是可能出现的主要问题：

1. 更低的储能能力：电容的储能与其电容值成正比。选择容值较小的薄膜电容意味着在相同电压下，其能够存储的电能量减少。这可能影响逆变器在应对负载突变、维持电压稳定、吸收再生能量等方面的能力，可能导致母线电压波动增大，影响电机的平稳运行和系统效率。

2. 增加纹波电压：母线电容的主要作用之一是滤除逆变器输出侧的电压纹波。较小容值的电容对纹波的抑制能力较弱，可能导致逆变器输出电压的纹波增大，进而影响电机的电磁兼容性（EMC）和电机绕组的温升。在某些敏感应用中，可能需要额外增加滤波电路来满足EMC标准。

3. 更高的电流峰值：由于储能能力减弱，当逆变器需要快速补充能量或处理再生能量时，可能会导致通过电容的充电/放电电流峰值增大。这不仅会增加逆变器开关器件的应力，还可能加速薄膜电容自身的老化，缩短其使用寿命。

4. 动态响应降低：对于需要快速响应负载变化的系统，较小容值的母线电容可能导致系统动态性能下降，如电机转速或转矩控制的响应速度变慢，特别是在频繁启停或负载变动剧烈的应用场景中。

5. 系统效率波动：较小电容可能导致逆变器在部分工作区间效率降低，尤其是在需要频繁充放电的工况下，由于电容内阻（ESR）造成的能量损耗可能增加。

6. 可能需要额外的电容器并联：为了弥补单个薄膜电容储能能力不足的问题，有时需要并联多个小电容以达到所需的总电容值。这不仅增加了电路复杂性，也可能导致散热和布局上的挑战，特别是对于空间受限的家电产品。

7. 散热设计调整：虽然薄膜电容自身发热较小，但若因容量减小而需要更频繁地充放电，可能会导致局部温升增加。这可能需要重新评估和优化散热设计，确保整个逆变器系统的热稳定性。

总之，出于成本考虑选择较小容值的薄膜电容作为母线电容，虽然可以降低一次性投资成本，但可能牺牲了逆变器的性能、效率和长期稳定性。在实际应用中，需要在成本、性能和可靠性之间进行权衡，通过详细的系统仿真和测试，确保所选方案能够在满足应用需求的前提下实现最佳性价比。

小电容在电力电子系统中，尤其是作为母线电容使用时，可能由于其较小的储能能力而导致出现拍频现象。拍频（Beat Frequency）是指两个或多个接近的频率合成后出现的周期性波动，通常表现为电压或电流的周期性起伏。在逆变器系统中，小电容引起的拍频问题可能源于以下几个方面：

1. 电容充放电周期与负载波动周期接近：当负载电流的波动周期与电容充放电周期接近时，两者之间可能产生共振效应，导致母线电压出现明显的拍频现象。

2. 电容充电时间常数与控制环路带宽冲突：小电容的充电时间常数较小，如果与控制环路的带宽接近，可能会导致控制响应滞后于电容充放电过程，引发拍频。

3. 再生能量处理不及时：在电机减速或制动过程中，再生能量可能导致母线电压快速上升。小电容可能无法及时吸收这些能量，使得母线电压产生显著波动，形成拍频。

三、控制策略改进

针对使用较小容值薄膜电容作为逆变器母线电容带来的问题，可以从控制算法层面采取以下策略进行改进和补偿：

1. 增强电压控制回路：

   • 提高采样频率与控制器带宽：增加电压采样频率和控制器带宽，使控制系统能更快地检测到电压波动并作出响应，有助于减小电压纹波和维持母线电压稳定。
   • 引入前馈控制：根据负载变化的预测或估计，提前调整逆变器输出电压，减少母线电容的瞬态充放电需求，降低纹波电压和电流峰值。

2. 优化再生能量管理：

   • 智能再生制动策略：通过预测电机的制动状态和再生能量大小，适时调整逆变器的工作模式（如能量回馈至电网、消耗在制动电阻上或暂时存储在其他储能元件中），减轻母线电容的压力。
   • 多级再生能量缓冲：在系统中增设其他储能元件（如超级电容、电池等）作为二级或三级储能单元，临时存储较大的再生能量，避免直接冲击母线电容。

3. 改进电流控制策略：

   • 自适应电流控制器：根据实际电容值和系统状态动态调整电流控制器参数，确保在不同工况下都能实现较好的电流跟踪性能，降低电流峰值。
   • 谐波抑制技术：采用有源滤波、无源滤波或其他谐波抑制算法，减少逆变器输出电流的谐波含量，减轻母线电容的滤波负担。

4. 利用模型预测控制（MPC）：

   • 未来状态预测：MPC能基于系统模型预测未来一段时间的电机状态和逆变器输出需求，据此提前调整母线电压和电流指令，减少电压波动和电流峰值。
   • 多目标优化：MPC可同时考虑效率、纹波抑制、电流限制等多个控制目标，通过优化算法寻找折衷解决方案，最大化系统整体性能。

5. 故障诊断与容错控制：

   • 实时监测与故障预警：加强对母线电容电压、电流、温度等参数的实时监测，及时发现异常并预警，避免过度应力导致电容失效。
   • 故障应对策略：设计容错控制算法，如在电容故障或性能下降时切换至备用电容、调整工作模式或降额运行，确保系统基本功能不受影响。

通过上述控制算法的改进与优化，可以在一定程度上缓解使用较小容值薄膜电容作为母线电容带来的问题，提高逆变器系统的稳定性和效率。然而，这些措施并不能完全替代选择合适电容容量的重要性。在实际应用中，应结合控制算法优化与电容选型，寻求成本、性能和可靠性的最佳平衡。当前在学术界和工业界，小电容的拍频问题、网侧功率因数问题、谐振问题、过调制问题、母线电压波动带来的位置估计波动问题以及转矩波动问题等相关问题正在成为热点研究问题，需持续关注。
