BGP报文流程简介

拓扑结构如下：

    Local AS:65410                        Local AS: 100

   |--------------|                    |------------------|
   |              | 10.1.1.1           |                  | 10.3.1.1
   |     R1    P1 |--------------------|P3      R2     P4 |---------
   |              |           10.1.1.2 |                  |
   |--------------|                    |------------------|

路由器R1配置：

    本地AS：65410
    网络：10.1.1.0/24

路由器R2配置：

    本地AS：100
    网络：10.3.1.0/24

BGP交互完成后，路由器R1学习到10.3.1.0/24路由。



OPEN消息

由下图路由器R1可见，消息类型Type等于1，即OPEN消息，此消息中表明BGP版本号4，本地AS：100，保持时间为180秒，BGP的表示为10.1.1.1。以及通告自身的能力集。

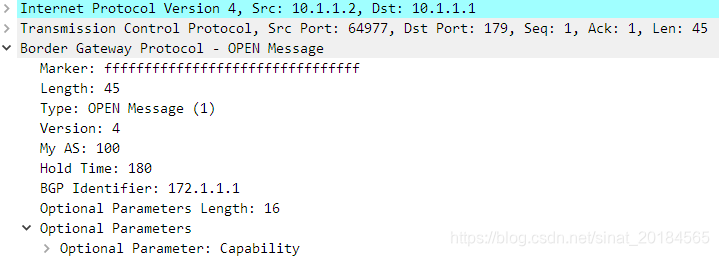

以下为路由器R2的OPEN消息，内容与R1的OPEN消息基本相同。但标识BGP标识为172.1.1.1。





UPDATE消息

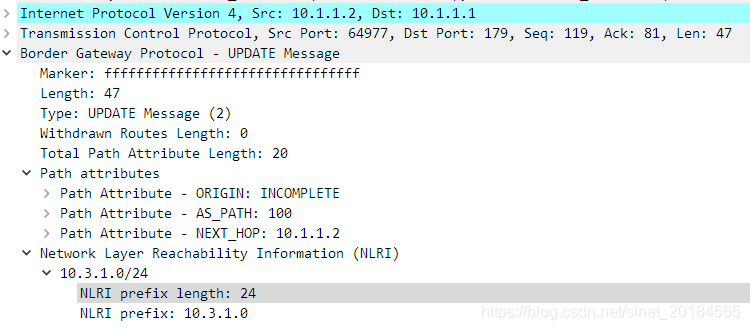

以下为路由器R2的UPDATE消息，此时其Type字段值为2。在NLRI字段通告了本地的网路10.3.1.0/24。藉此消息，路由器R1将获得通过10.1.1.2到达10.3.1.0/24网络的路由。

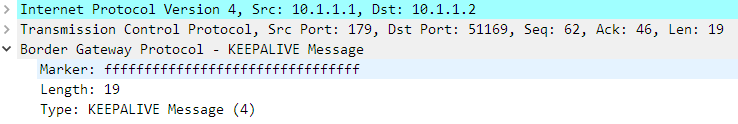

KEEPALIVE消息

周期发送的保活报文。



NOTIFICATION消息

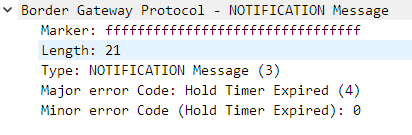

负责事件通知，如下为Hold定时器超时通知。



END
