前言

这篇文章来来回回写了得有好几天，主要是在摄像头推流调试的时候遇到了奇怪的问题，搞了好久。现在算是搞定了，赶快发出来，这次干货不少，应该会对一些人有用吧。

---

1. imx219摄像模块安装

价格网上几十块钱随便就能买到，很便宜。原装的会上百，个人感觉没必要，能省则省，主要是为了学习练手的话，随便淘一个就行了。

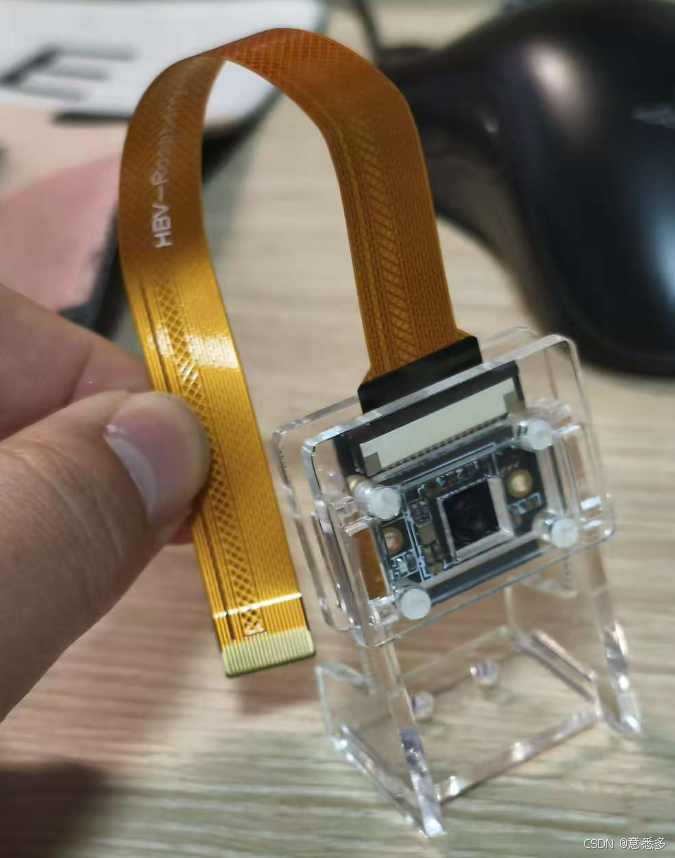

1）imx219摄像模块外观
模块采用一根柔性扁平电缆(FFC) 连接摄像头模块和树莓派主板（注意尽量不要对折，坏了也不怕，网上包邮几块钱一个，就是耽误时间），摄像头连接22针脚的（大头），树莓派连接15针脚（小头）。

2）树莓派5的DISP接口位置

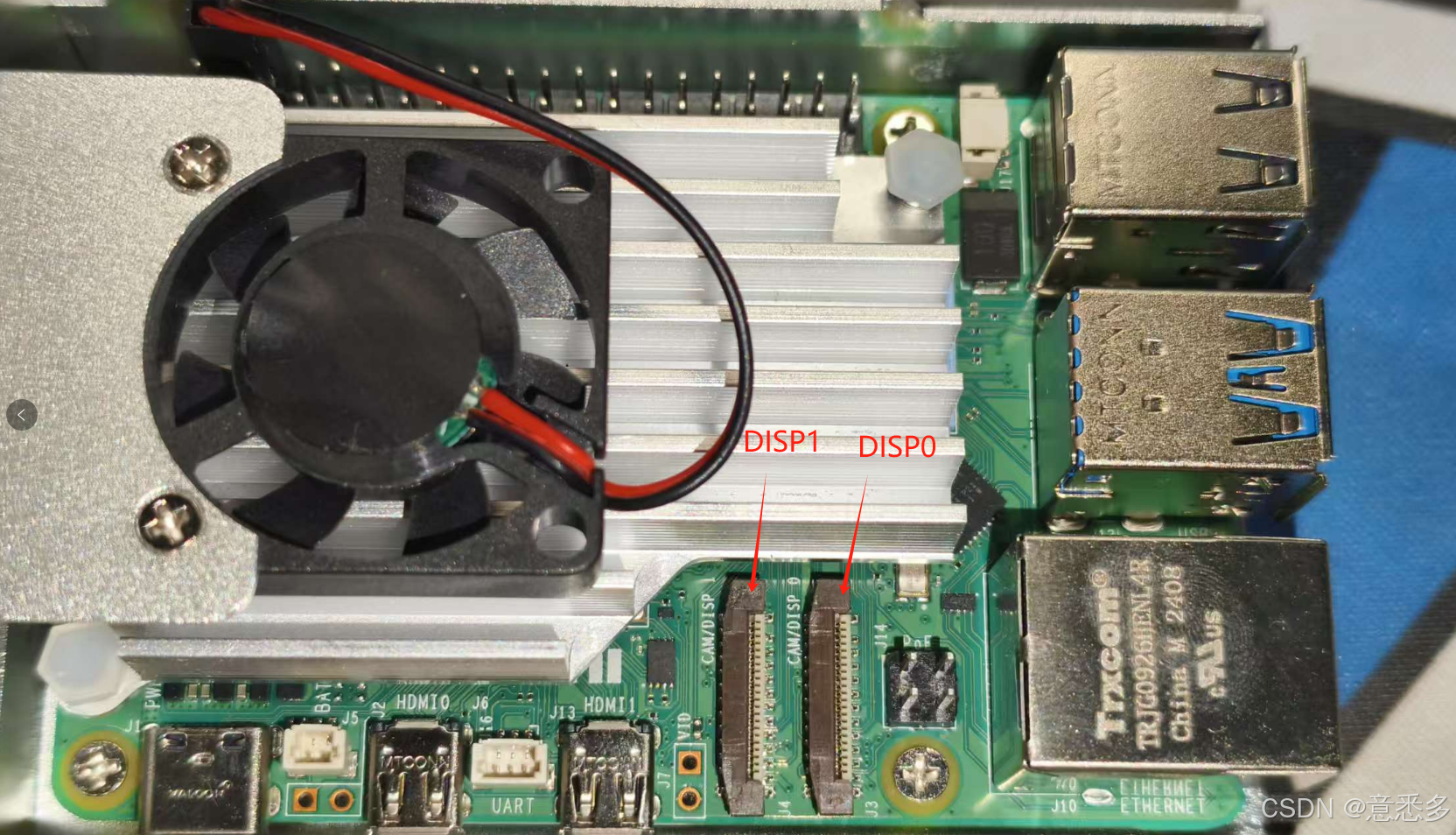

树莓派5的有两个DISP接口，分别是1和0，位置如下图所示，就在网口左边。

3）imx219摄像模块的安装
首先需要断电操作！！
然后DISP接口黑色挡板是可以向上撬开的，稍微用镊子或者指甲撬一下就行了。

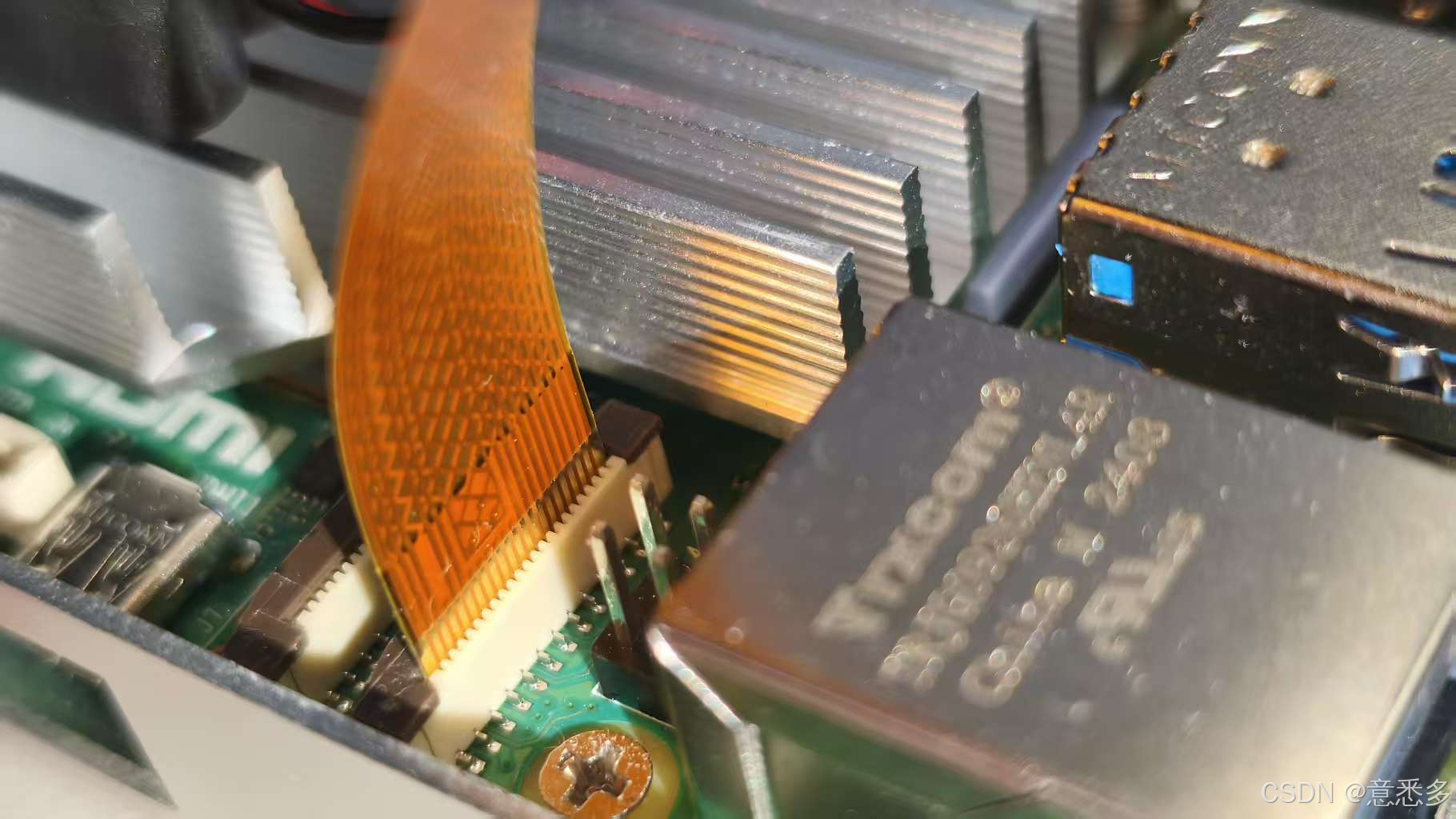

将FFC小的那端插进去，注意线缆黑色面和接口的黑色挡板是在一面的，然后要送到底，轻压挡板，卡主线缆就行了。

imx219安装视频：

树莓派5 imx219摄像头安装

装完后检查一下是否平整。

摄像头安装完成后，就可以重新上电进行调试了。

2. 调试摄像头。

1）使用libcamera-hello 或 rpicam-hello 调试

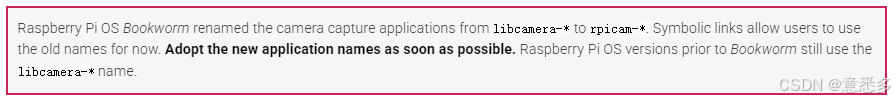

rpicam本身就是libcamera的换了个名字，树莓派Bookworm版本开始使用rpicam替代libcamera了。

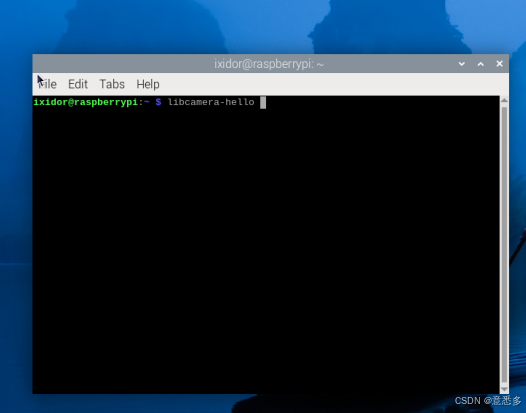

命令行输入libcamera-hello，看一下有没有反应。

libcamera-hello

果然！发现返回错误，提示没有找到摄像头

2）修改/boot/firmware/config.txt 文件

 sudo nano /boot/firmware/config.txt

在最后[all]的下面回车加入

  [all]
  dtoverlay=imx219,cam0

imx219指的是芯片型号，cam0对应的就是刚才安装摄像头的那个接口位置，板子上也印上了CAM/DISP 0。
而dtoverlay是Device Tree overlay的意思，是设备树覆盖层。设备树是描述硬件配置的数据结构，在Linux内核启动过程中被加载，用于初始化硬件设备。
在[all]下添加这个命令，就是任何时候，在cam0接口初始化imx219这个摄像头。

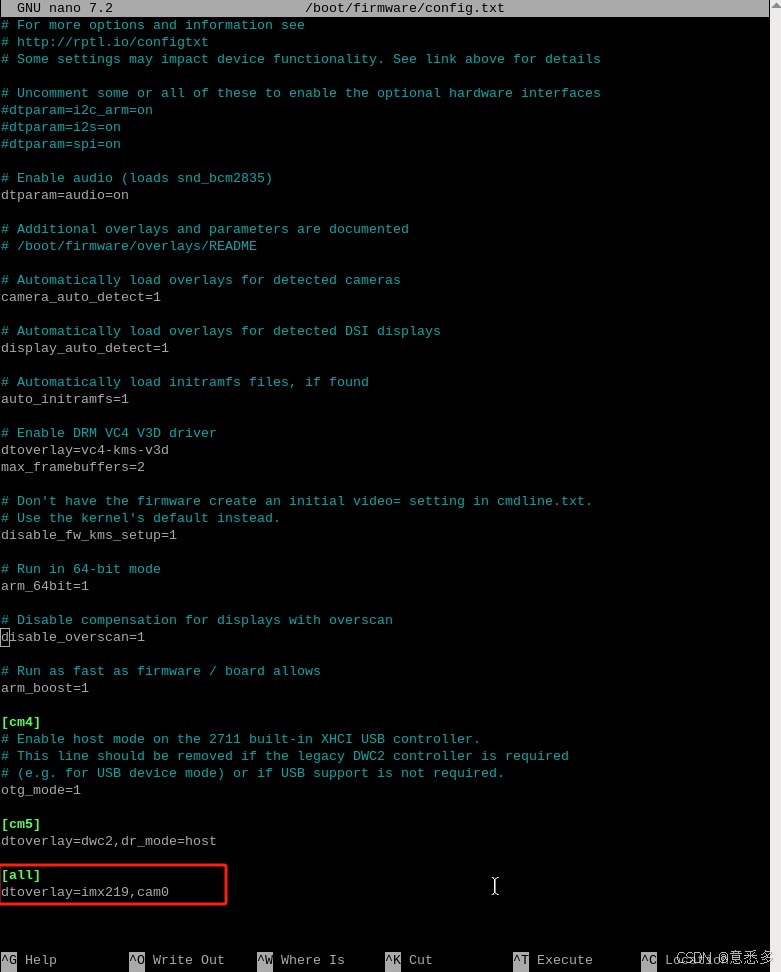

修改后文件如下图所示：

有的指导材料里介绍需要将 camera_auto_detect=1 需要改成camera_auto_detect=0，关闭自动检测摄像头。但是来回试了好几次，发现这个值即便不修改也不影响。
只要配置了dtoverlay基本上就行了，目前暂时保持这个配置，后面如果出现问题，到时候在看看。
记得Ctrl+O保存，Ctrl+X退出。

3）重启设备后，再试下 libcamera-hello

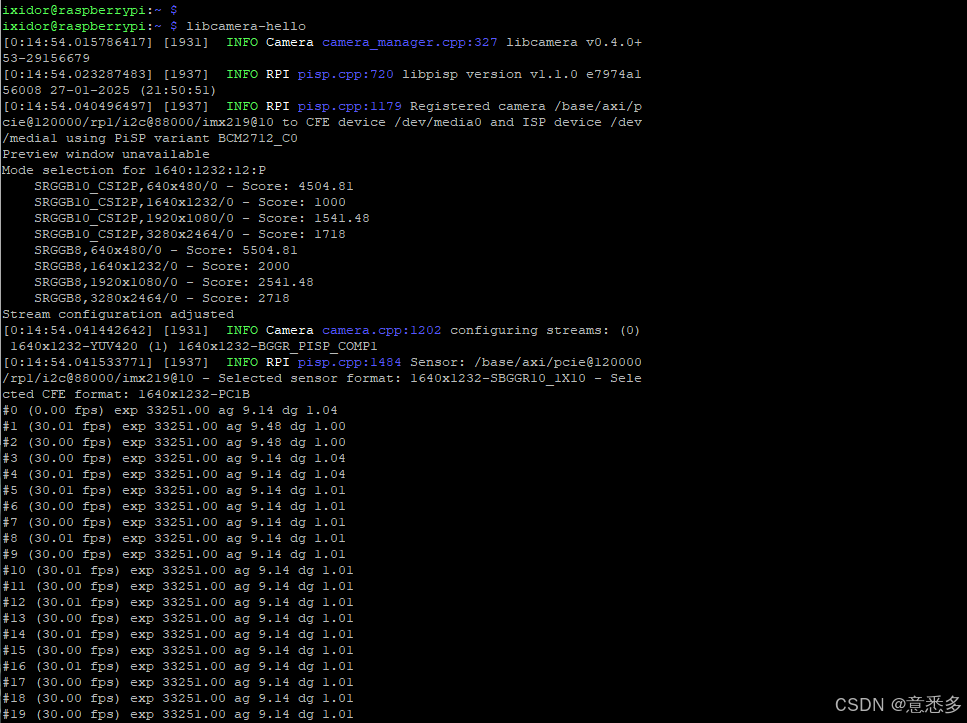

libcamera-hello

现在可以看到，返回的内容不一样了。但由于现在用的是命令行，我们看不到具体的画面。

4）使用VNC登录，再次尝试

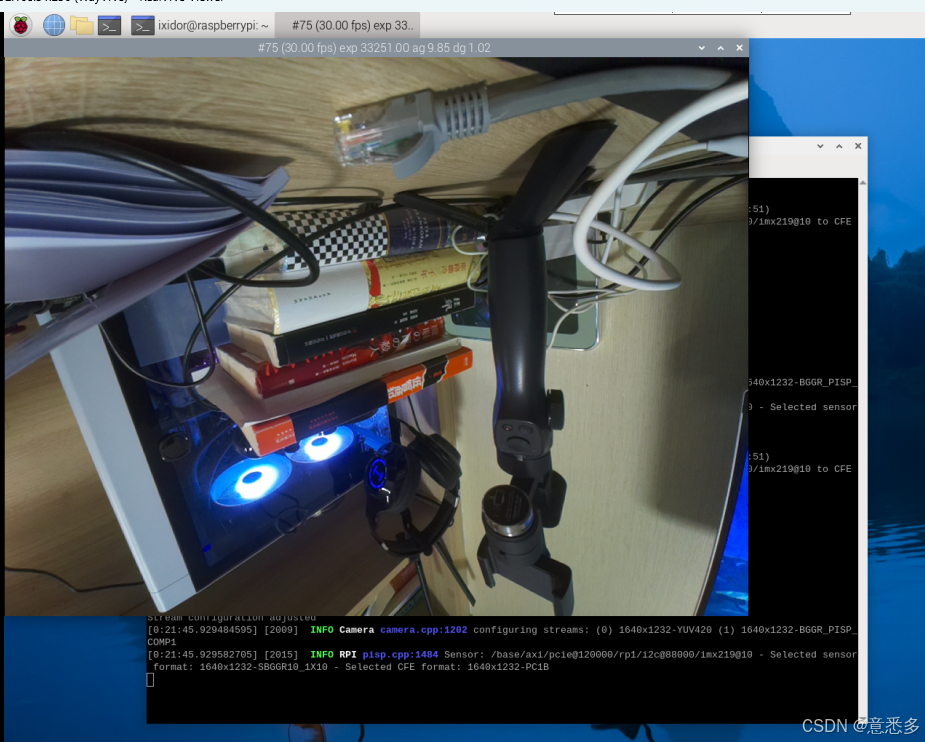

VNC远程登录树莓派，然后打开一个Terminal终端，再次输入libcamera-hello 或者rpicam-hello 命令。

这次我们可以看到摄像头拍摄的画面了。
好现在可以看到视频画面了，算是初步调试成功。可以进入下一步了，做个简单的网络摄像头了。

3. 远程监控能力的调试（实现网络摄像头功能）

1）PC上安装VLC软件

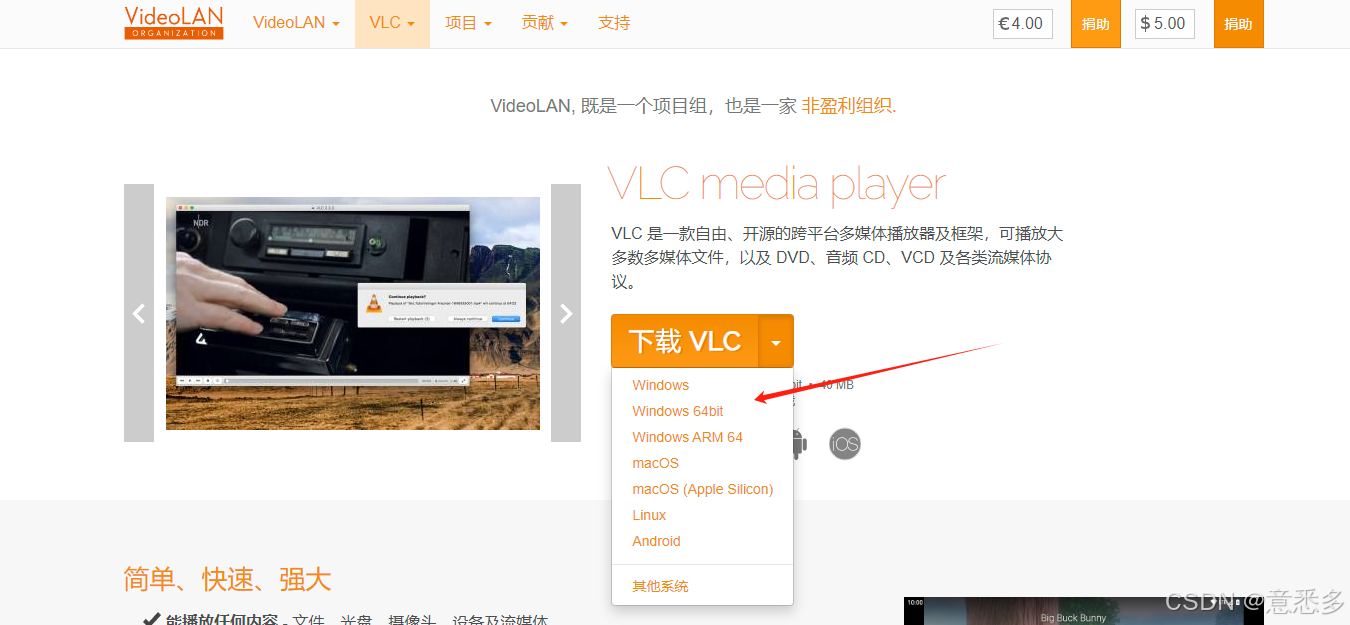

首先我们可以下载一个免费的VLC客户端，直接从官网上下就行，官网连接：https://www.videolan.org/

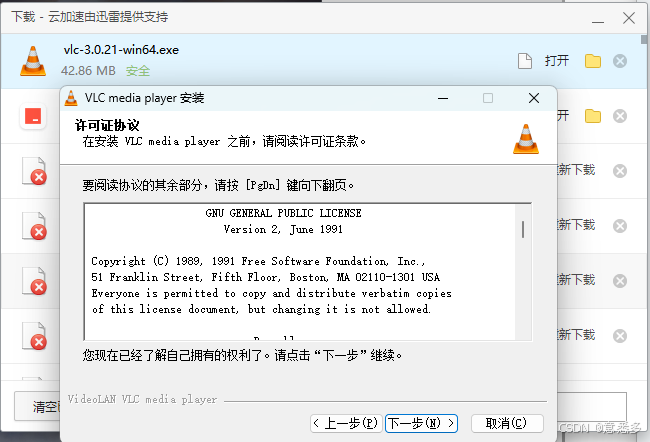

下载后，直接下一步安装即可。

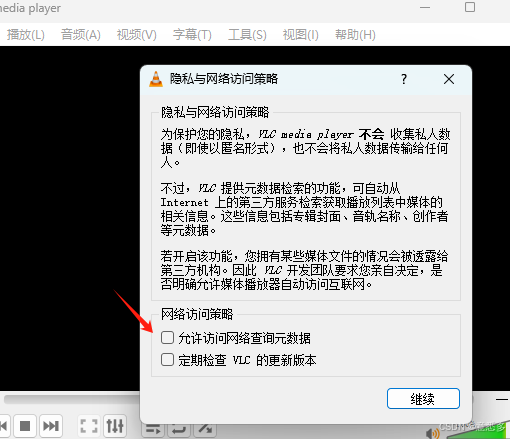

这两个建议勾掉，反正VLC我一般都是用来做内网测试的，以前经常用这个测组播服务。

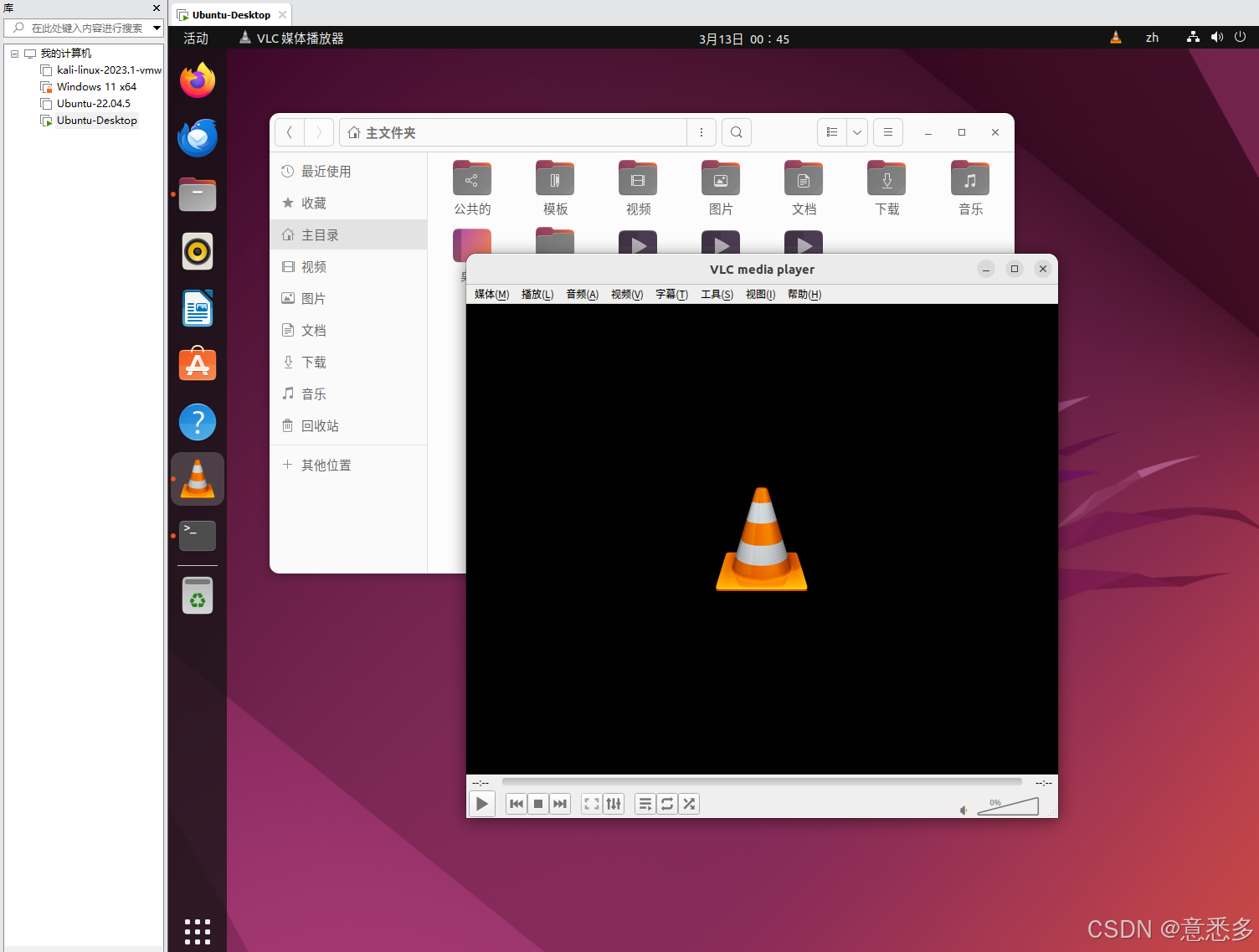

这样VLC的客户端就准备好了。（我这里是直接开了ubuntu的虚机并做了网卡桥接。就不需要用这个宿主机测试了，不然老得改防火墙配置很麻烦）

2）树莓派上开始推流（使用picam-vid命令）
在树莓派上执行rpicam-vid -n -t 0 –libav-format mpegts --codec h264 -o "udp://<接收端IP地址>:<监听端口号> " 。
具体命令如下：

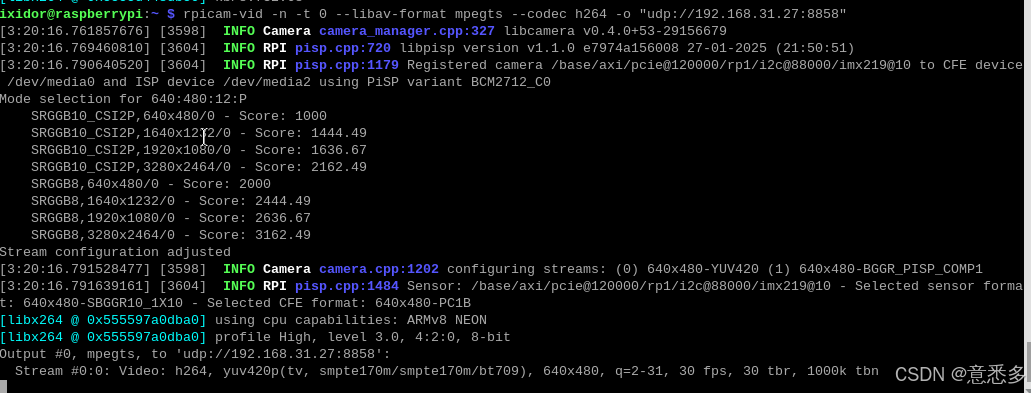

rpicam-vid -n -t 0 --libav-format mpegts --codec h264 -o "udp://192.168.31.27:8858"

-n ，（--nopreview）禁用预览窗口，可有效节省系统资源。
-t 0 ，（--timeout 0）表示持续推流。
--libav-format mpegts ，指定使用libav封装格式。（关键，如果不加上的话，默认就是H264的裸流）
 --codec h264， 视频编码采用h264
-o，（--output）表示输出的形式，后面可以是文件、也可以是udp、tcp这种网络协议。
 -o "udp://<接收端IP地址>:<监听端口号> "， udp://192.168.31.27:8858，就是输出成一个udp流，192.168.31.27是目标接收端的ip地址，8858是目标的监听端口，也是这个udp流的目的端口。
 如果是：
-o "/home/ixidor/test.mp4"，就是输出成一个test.mp4的文件。

3）（监听端）VLC客户端拉流

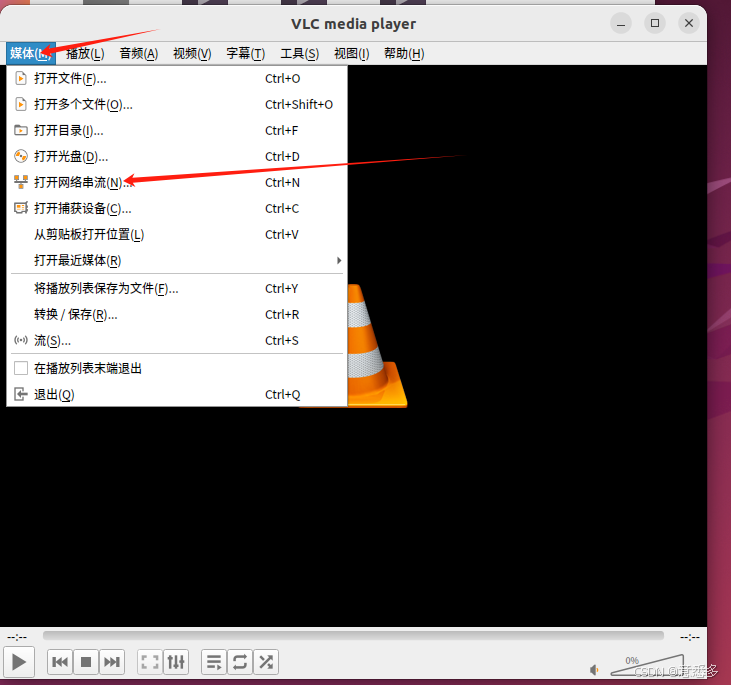

点击“媒体”–>“打开网络串流”。

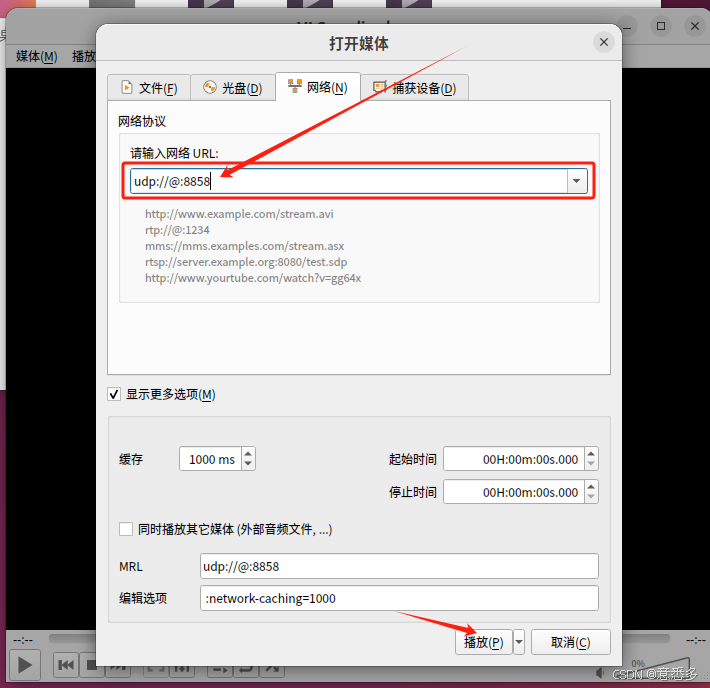

在对话栏中输入“upd://@:8858”，点击“播放”按钮。这个8858就是刚才设置的udp直播流的监控端口。

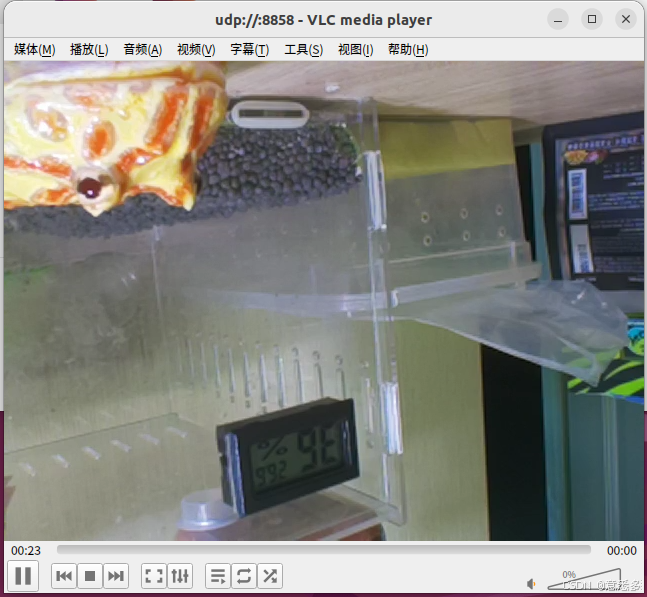

这样就成功了，画面推过来了。不过图像是倒着的。

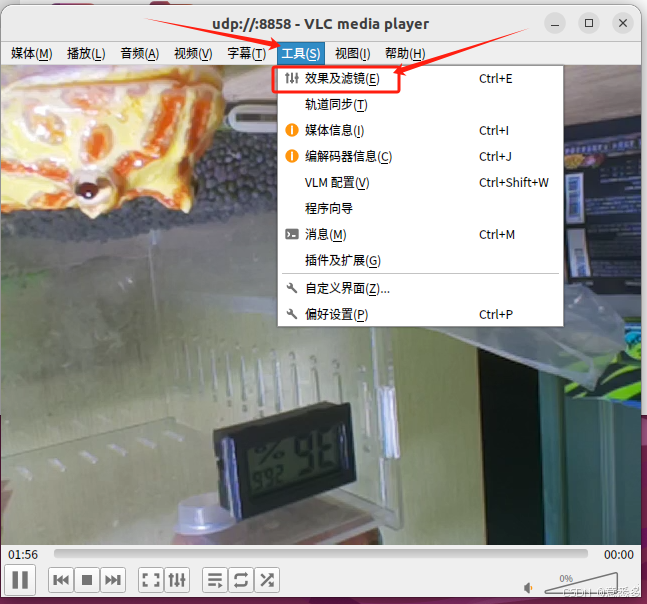

这个可以直接在VLC客户端上调整，点击“工具”–>“效果及滤镜”。

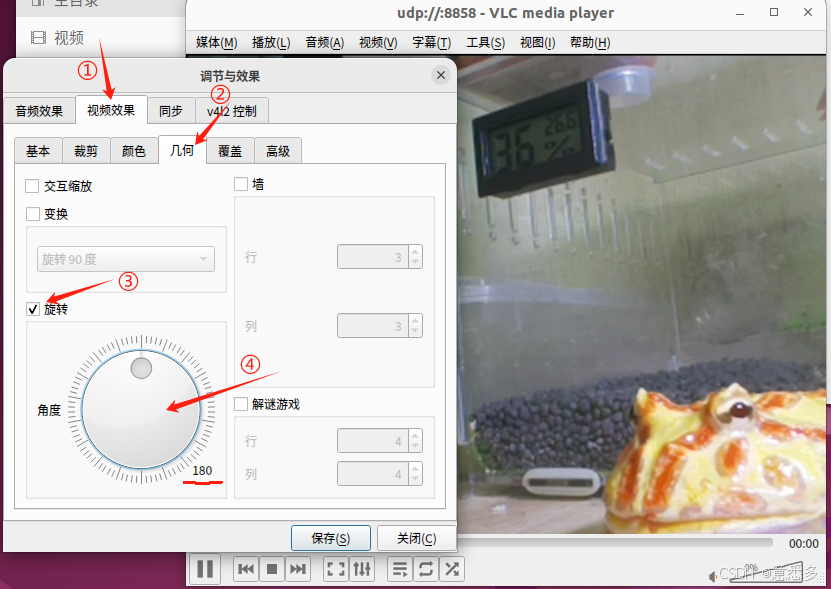

按顺序操作：“视频效果”–>“几何”–>勾选“旋转”–>调整“角度”至180°。保存即可。

这里放一下监控效果。

树莓派5-imx219网络监控器-测试视频

4）摄像头直播组播流测试
树莓派上使用picam-vid命令，推送组播流。

rpicam-vid -n -t 0 --libav-format mpegts --codec h264 -o "udp://224.0.0.10:8858"

这里更换成了一个组播地址。

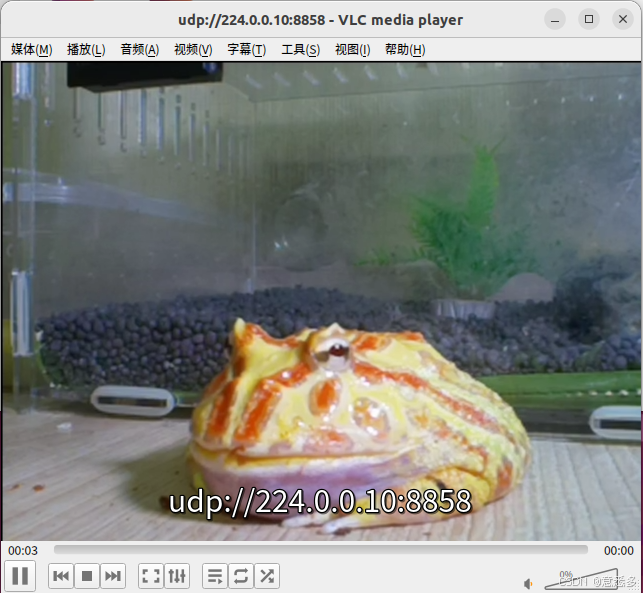

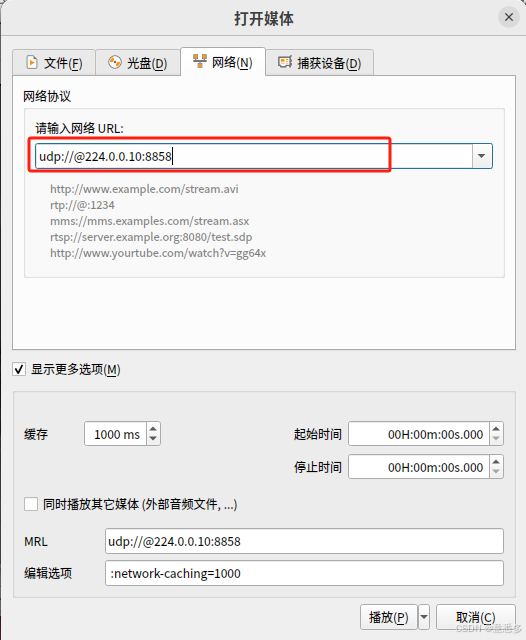

同步在局域网内换一台电脑，用VLC客户端监听这个组播流看一下，这里输入：udp://@224.0.0.10:8858。

验证一下，组播推流成功。

5）TCP拉取直播流测试
树莓派上使用picam-vid命令，监听tcp端口。
在树莓派上执行rpicam-vid -n -t 0 --libav-format mpegts --codec h264 --listen -o "udp://0.0.0.0:<监听端口号> " 。

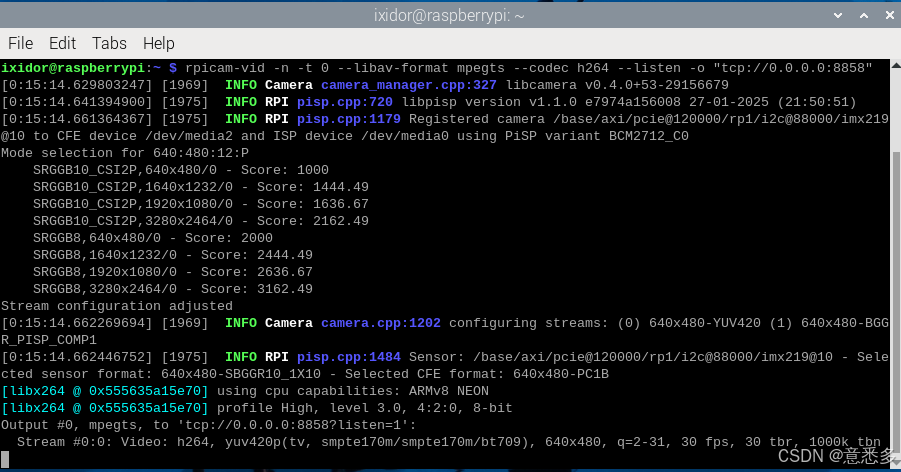

rpicam-vid -n -t 0 --libav-format mpegts --codec h264 --listen -o "tcp://0.0.0.0:8858"

--listen， 表示监听一个网络连接
tcp：//0.0.0.0:8858，表示从任意地址发来的TCP：8858

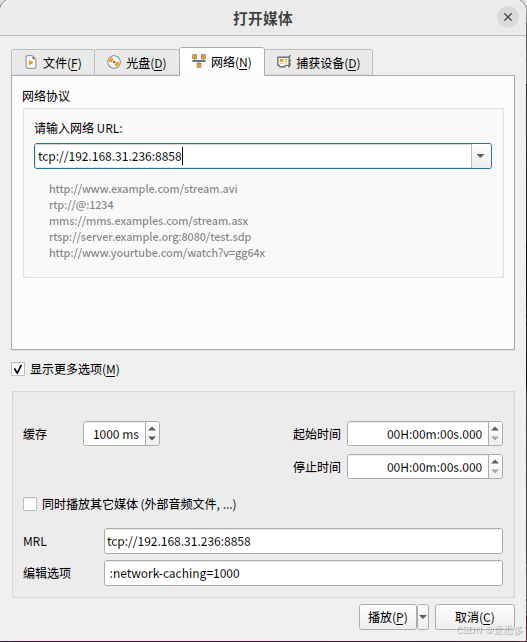

同步在局域网内换一台电脑，用VLC客户端向树莓派发出TCP请求，这里输入：tcp://@192.168.31.236:8858。

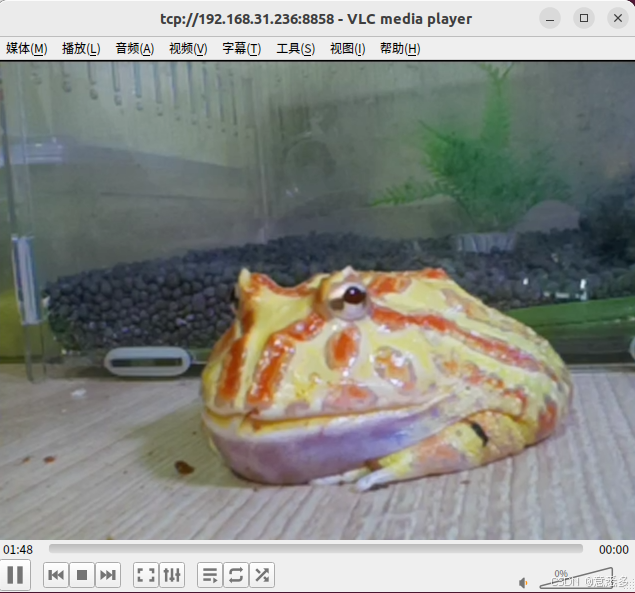

验证一下，客户端与树莓派上建立TCP链接，获取直播流量成功。

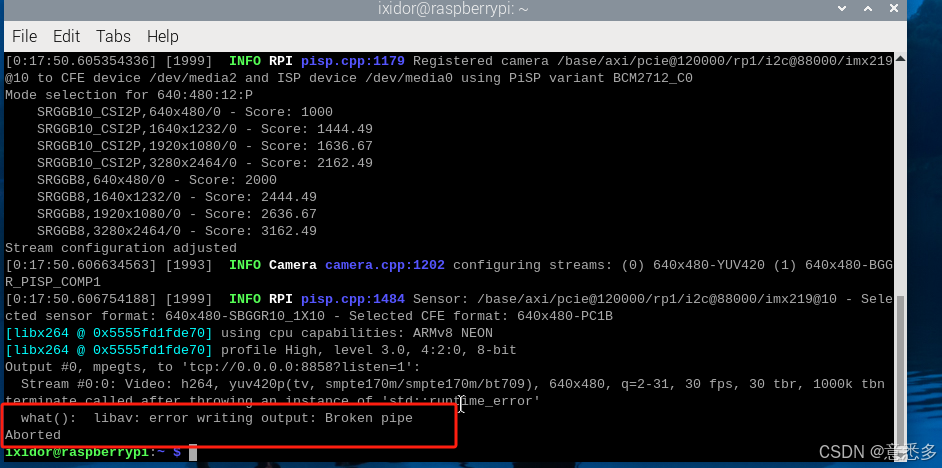

注意：这个建立的方式是一次性的，VLC客户端关闭的话，服务端也会跟着关闭。

4. 摄像头调试遇坑总结

怎么说呢，反正真的没想到调个这玩意能遇到这么多问题，最红总结发现全都集中在了 --libav-format mpegts 这个上了参数上了。

rpicam-vid -n -t 0 --libav-format mpegts --codec h264 -o "udp://224.0.0.10:8858"

如果不使用MPEG-TS封装的话，就会有问题，像这样，删掉 --libav-format mpegts，直接使用h264裸流。

rpicam-vid -n -t 0  --codec h264 -o "udp://224.0.0.10:8858"

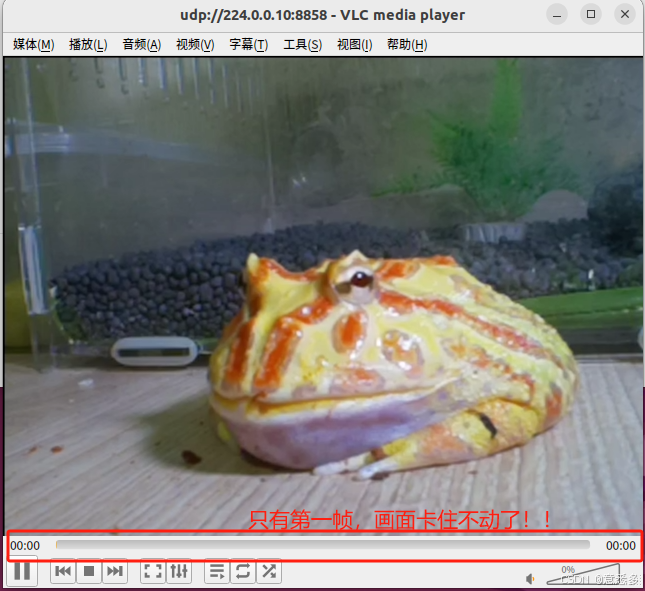

在VLC客户端上同样拉流的话，就会看到视频流永远卡在了第一帧画面。加上 --libav-format mpegts 就好了，不知道是不是跟VLC客户端有关系。也可能是因为mpeg-ts封装提供了CRC校验和重传能力。回头有时间在研究要下了，这个到现在也没搞清楚是为什么？

---

总结

就一句话，记得–libav-format mpegts。用rpicam-vid命令推流的话，一定要用mpegts封装。希望对别人有用吧。
