【STM32-ST-Link】

■ ST-Link简介

由于德产 J-LINK 价格非常昂贵， 而国产 J-LINK 因为版权问题将在万能的淘宝销声匿迹。
所以我们有必要给大家介绍 JTAG/SWD 调试工具中另外一个主流仿真器 ST-Link 的使用方法，

■ ST-Link驱动的安装。

大家需要下载我们的 ST-Link 资料包，下载地址为：http://openedv.com/posts/list/0/62552.htm
下载地址

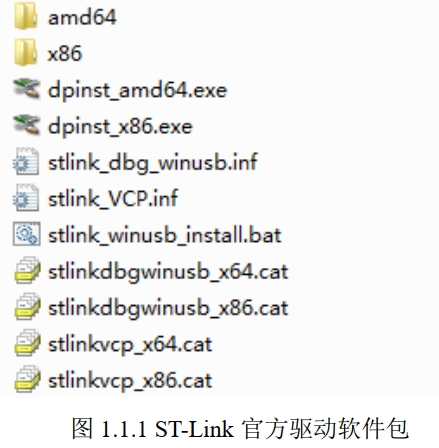

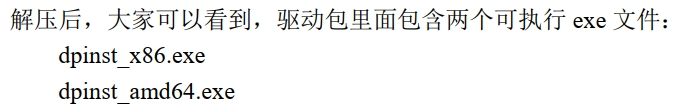

在资料包里面，我们提供了 ST-Link 驱动包: ST-Link 官方驱动.zip

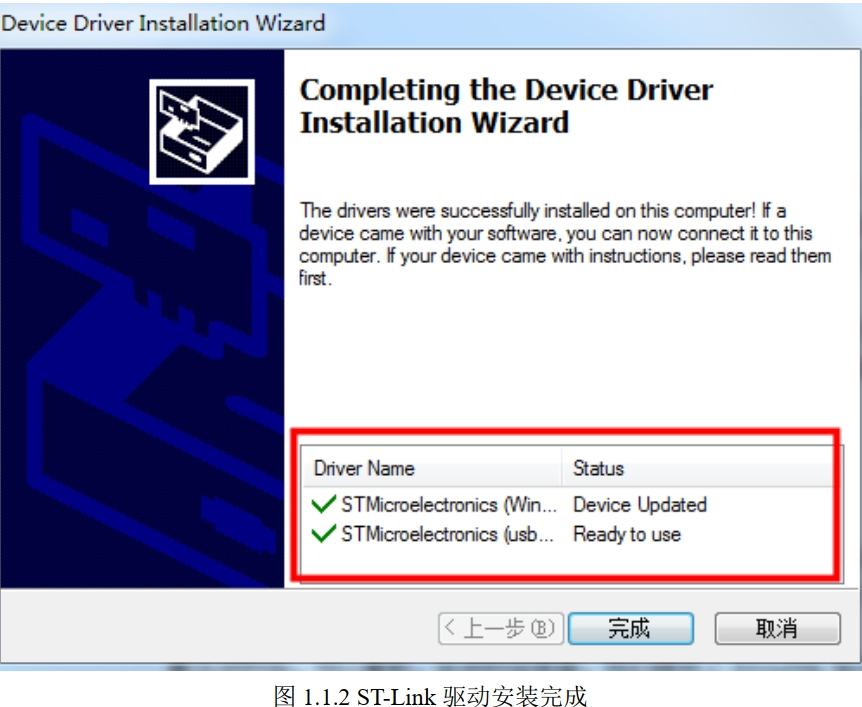

首先点击安装 dpinst_amd64.exe 文件，如果安装之后没有提示报错，那就说明驱动安装成功。
如果有报错，大家卸载了之后再安装 dpinst_x86.exe 文件即可（这里因为本人电脑并不是 amd 的 cpu，但是只能安装 dpinst_amd64.exe 文件才能成功，所以提示一下大家）。

驱动安装成功之后，大家把 ST-Link 通过 usb 连接到电脑， 然后打开设备管理器， 可以看到会多出一个设备：

■ ST-Link编程软件(MDK)配置。

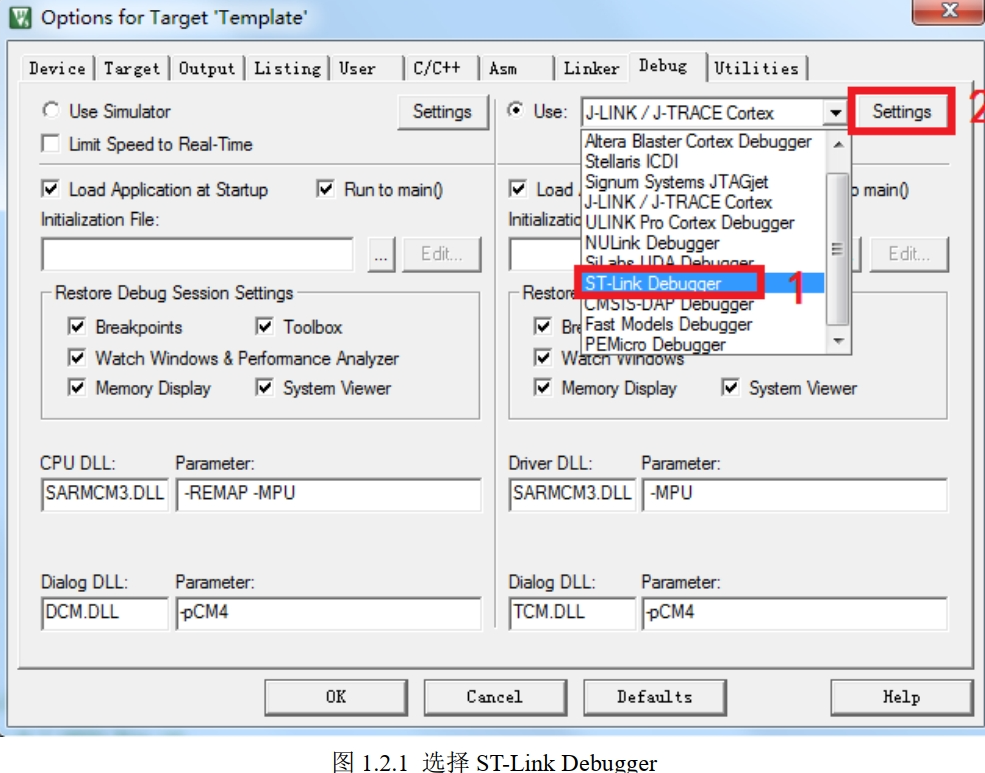

选择调试器，如果使用的是 ST-Link，在 Debug 选项卡中，请按照下图 1 选择“ST-Link Debugger”,如果你使用的是 JLINK，那么需要选择“J-LINK/J-Trace Cortex”。

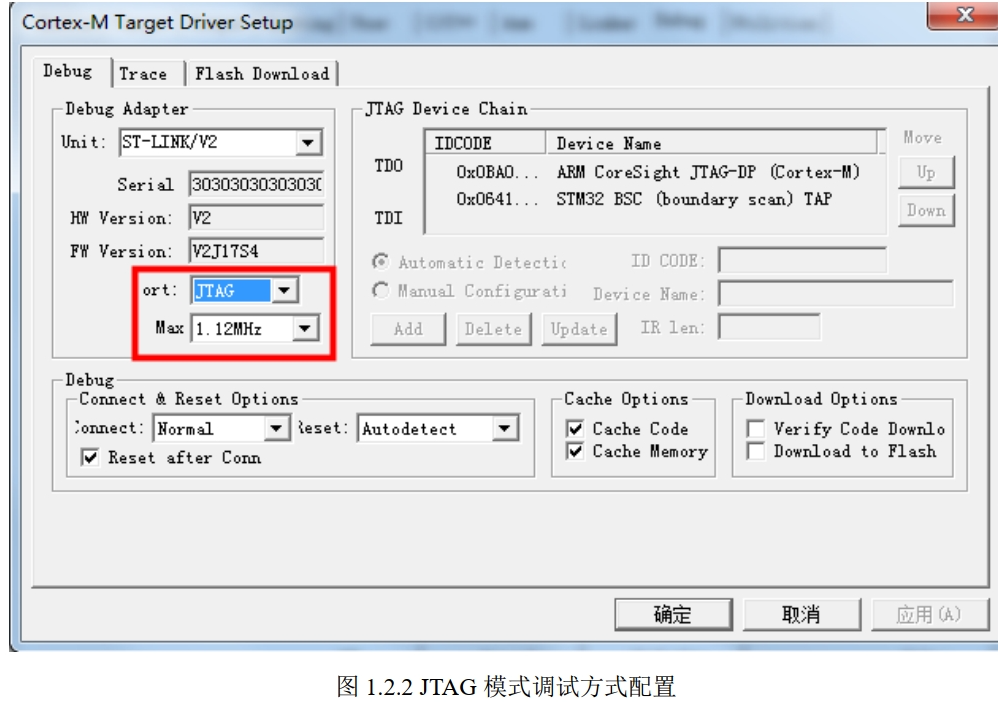

在选择完调试器之后，点击右边的 Setting 按钮，出现如下界面：

这里默认情况选择的是 JTAG 调试方式， 速度是 1.12Mhz。

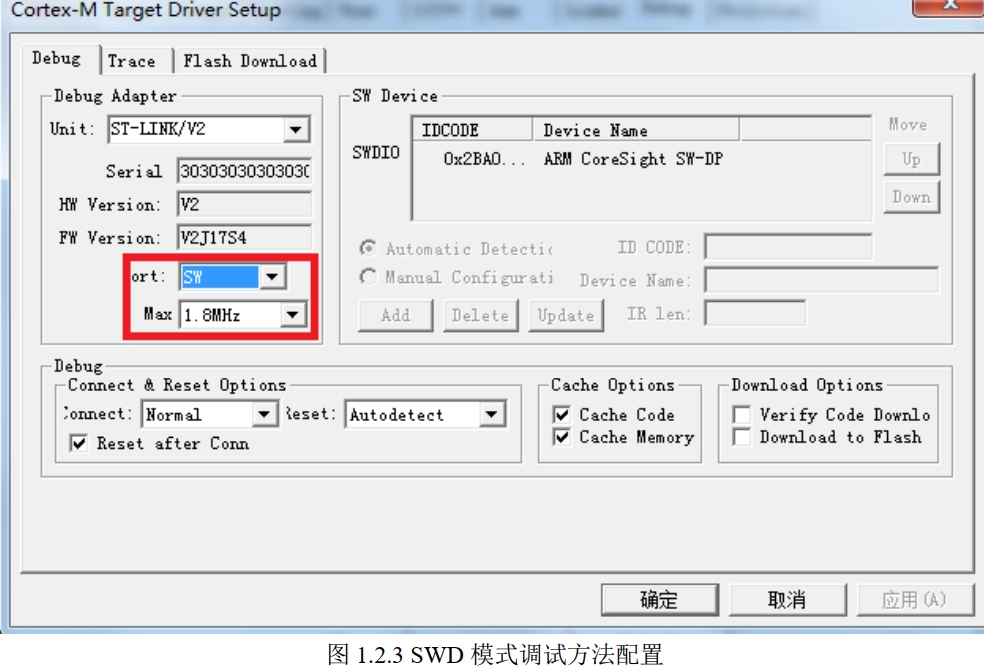

当然这里大家也可以修改为 SWD 方式，修改方法非常简单，配置如下：

JTAG 模式和 SWD 模式使用方法都是一样的，不同的是， SWD 接口调试更加节省端口
建议大家使用 SWD 模式仿真。

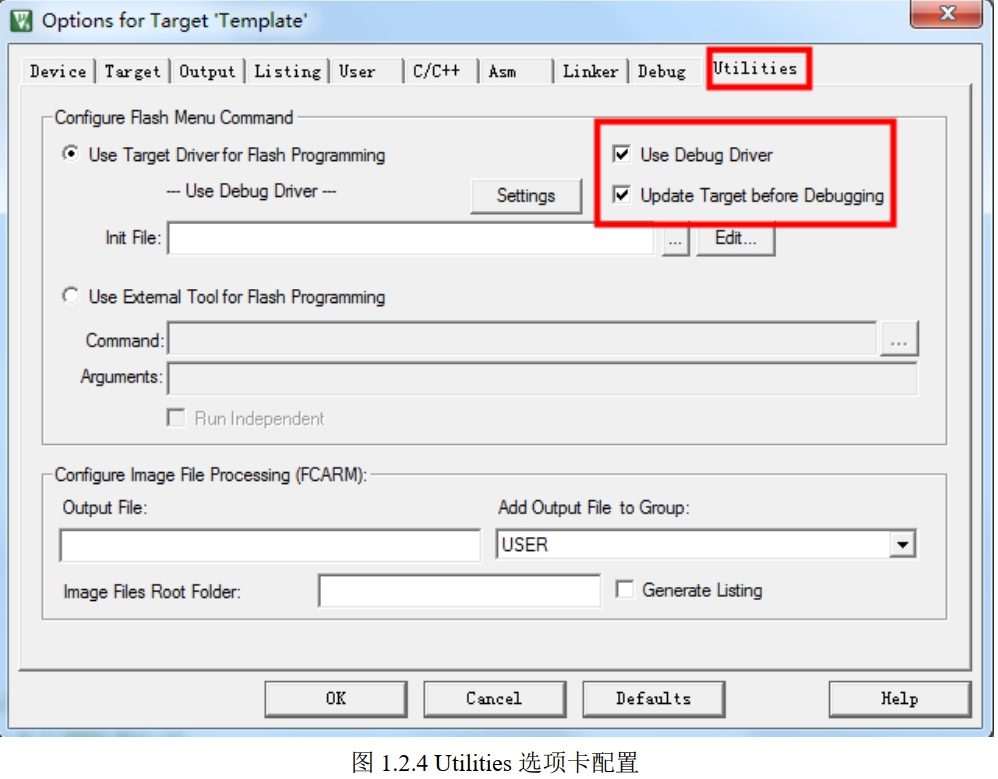

== utilities 选项卡==

■ ST-Link固件升级方法

ST-Link 升级固件非常方便。如果 ST-Link 能正常使用，请大家不要轻易来升级。

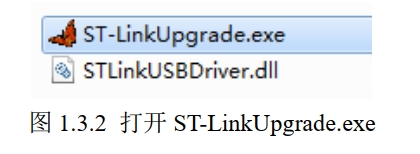

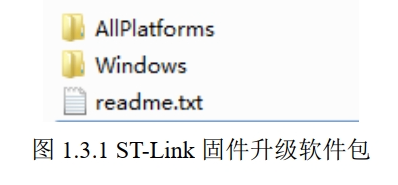

打开我们 ST-Link 资料包，里面有一个压缩包： ST-Link 固件升级软件.zip，大家解压之后可以看到

对于 Windows 电脑，我们直接进入 Windows 文件夹下面，点击 ST-LinkUpgrade.exe 即可：

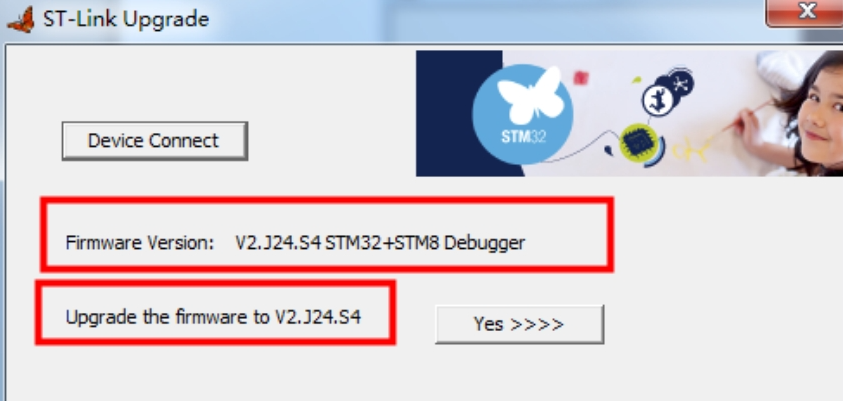

打开后的界面如下：
这时候，我们要把 ST-Link 通过 usb 连接到电脑。连接后再点击界面的 Device Connect 按钮，如果连接成功，会出现下面界面的提示信息：

点击“Device Connect”按钮后，也可能提示没有找到 ST-Link 或者下面界面的信息：

界面提示：“Please restart it”，也就是重启， 这个时候， 请拔掉 ST-Link 的 USB 线，然后重新插到电脑再重复上面的步骤即可。

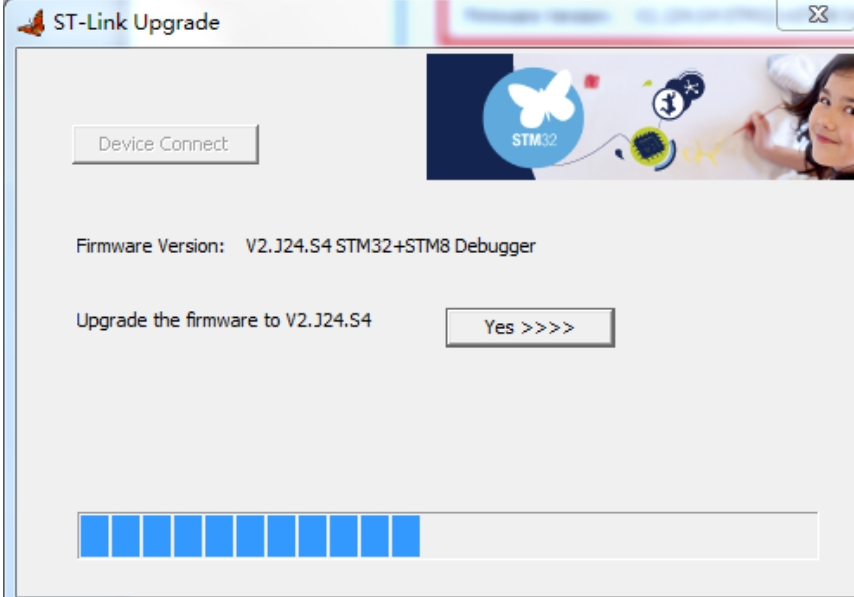

正确连接到 ST-Link 之后，只需要点击“YES”按钮，即可完成 ST-Link 最新固件升级。
