本文介绍了Kubernetes中的Ingress机制，如何通过Ingress简化外部访问配置，以及IngressController如何实现实时配置更新和负载均衡。重点讲解了IngressController的工作原理和其在外部请求路由中的角色，展示了如何使用Ingress资源和IngressController部署来提高集群的可维护性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

往期精彩文章 :

提升CKA考试胜算：一文带你全面了解RBAC权限控制！
揭秘高效运维：如何用kubectl top命令实时监控K8s资源使用情况？
CKA认证必备：掌握k8s网络策略的关键要点
提高CKA认证成功率，CKA真题中的节点维护全攻略！
数据无忧，一学就会：掌握CKA认证必备的etcd备份与还原秘籍！
提升你的云技能：深入了解CKA认证之k8s升级秘籍！
揭秘CKA认证：Service四层代理的神秘面纱

Ingress介绍

Ingress是Kubernetes中负责将外部请求引导到集群内部服务的机制，通过将服务映射到集群外的URL，实现服务的外部可访问性。Ingress支持配置集群内的Service，使其可以通过外部URL访问，同时提供流量负载均衡和基于域名的虚拟主机等功能。

简单理解Ingress就是将原本需要手动修改Nginx配置、配置域名与服务映射的繁琐步骤，抽象成一个Ingress对象。通过使用YAML文件创建和更新Ingress对象，我们不再需要手动操作Nginx配置文件，而是通过更方便的方式管理域名与服务的关系。

然而，这引发了一个问题：“Nginx应该如何处理这些变化？”这时候，Ingress Controller登场，专门解决Nginx处理方式的问题。Ingress Controller与Kubernetes API进行交互，实时感知集群中Ingress规则的变化。一旦有变化，Ingress Controller会读取这些规则，并根据自己的模板生成相应的Nginx配置。随后，它将这段配置写入Nginx Pod，最后触发Nginx的重载操作，确保配置的生效。

通过Ingress和Ingress Controller的配合，我们在管理外部访问时变得更加灵活和便捷，摆脱了手动修改Nginx配置的烦恼，让我们能够更专注于服务与域名的映射关系，提升了Kubernetes集群的可维护性。

Ingress Controller介绍

Ingress Controller是一种七层负载均衡调度器，它作为客户端请求的第一站，接收并处理所有外部请求。在这个七层负载均衡调度器的作用下，请求会经过反向代理，最终被路由到后端的Pod。常见的七层负载均衡器包括nginx、traefik等。以我们熟悉的nginx为例，当请求到达nginx时，nginx会通过upstream配置反向代理到后端Pod应用。

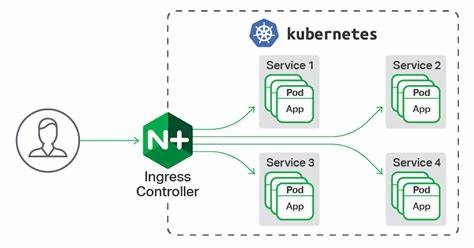

Ingress Controller
然而，后端Pod的IP地址是动态变化的，为了解决这个问题，我们引入了Service。这个Service并非实际的服务，而是起到了对后端Pod的分组作用。因此，在配置upstream时，我们只需要填写Service的地址即可，而不需要关心后端Pod的具体IP地址。
通过这样的设计，Ingress Controller能够灵活处理后端Pod的变化，保证请求能够正确地路由到集群中的服务。这种模式使得我们能够更方便地管理后端服务的变化，而不必担心Pod的IP地址的不断变化所带来的问题。

Ingress资源

一个最小的 Ingress 资源示例：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: minimal-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx-example
  rules:
  - http:
      paths:
      - path: /testpath
        pathType: Prefix
        backend:
          service:
            name: test
            port:
              number: 80

Ingress 需要指定 apiVersion、kind、 metadata和 spec 字段。 Ingress 对象的命名必须是合法的 DNS 子域名名称。

使用Ingress Controller代理k8s内部应用的流程

部署Ingress controller，我们ingress controller使用的是nginx
创建Pod应用，可以通过控制器创建pod
创建Service，用来分组pod
创建Ingress http，测试通过http访问应用
创建Ingress https，测试通过https访问应用

必须具有 ingress 控制器,才能满足 Ingress 的要求。仅创建 Ingress 资源无效。

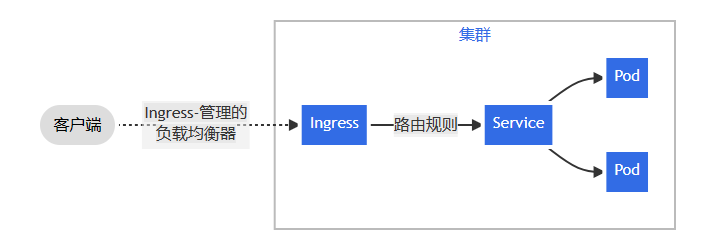

Ingress

部署ingress-nginx

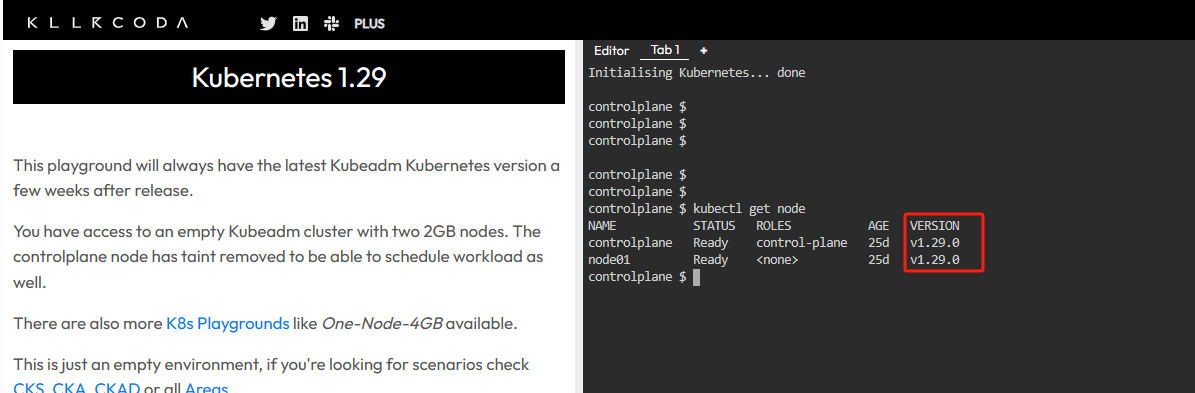

这里同样使用killercoda平台进行测试，该平台部署的是最新版V1.29.0的K8S环境。

由于该环境没有部署Ingress。以下通过部署ingress-nginx为例。通过查阅ingress-nginx官方，了解V1.29.0对应的是Ingress-NGINX 的V1.10.0或v1.9.6。如下：

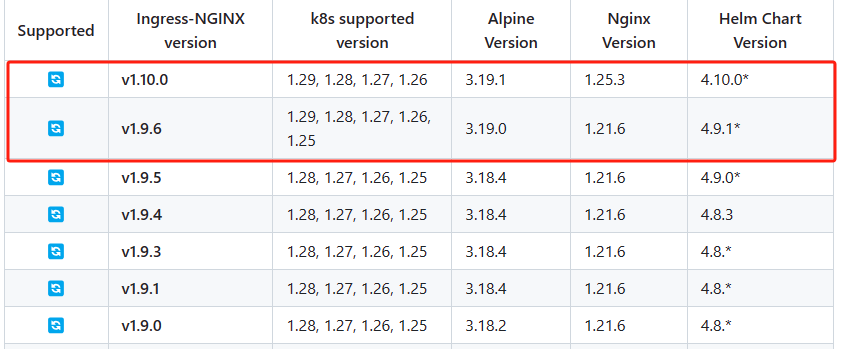

Ingress-NGINX的版本列表
通过执行如下命令部署Ingress-NGINX 的V1.10.0。

kubectl apply -f \
https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.10.0/deploy/static/provider/cloud/deploy.yaml

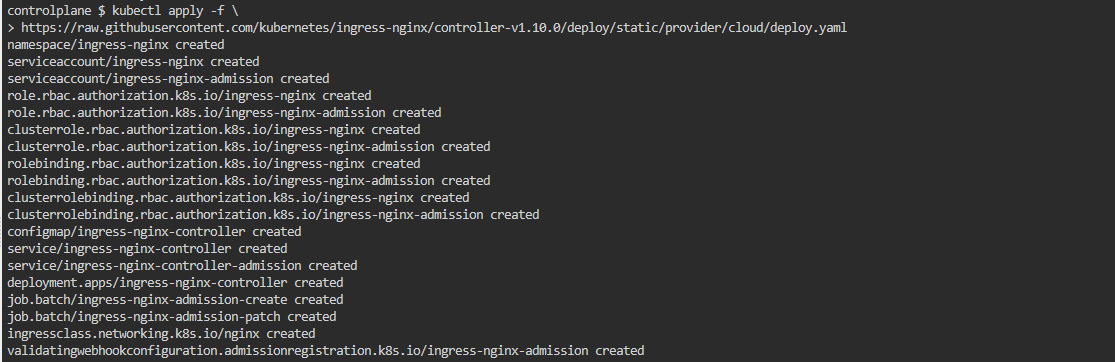

执行完上述命令，输出如下结果

通过如下命令查看部署情况

controlplane $ kubectl get pod -n ingress-nginx
NAME                                        READY   STATUS      RESTARTS   AGE
ingress-nginx-admission-create-d69wp        0/1     Completed   0          102s
ingress-nginx-admission-patch-hkv66         0/1     Completed   0          102s
ingress-nginx-controller-7dcdbcff84-gfqcs   1/1     Running     0          102s
controlplane $ kubectl get svc  -n ingress-nginx
NAME                                 TYPE           CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             LoadBalancer   10.98.23.38      <pending>     80:30770/TCP,443:31444/TCP   3m57s
ingress-nginx-controller-admission   ClusterIP      10.102.219.183   <none>        443/TCP                      3m57s

部署后端tomcat服务

通过部署tomcat服务测试Ingress HTTP代理k8s内部站点，编写如下资源清单

apiVersion: v1
kind: Service
metadata:
  name: tomcat
  namespace: default
spec:
  selector:
    app: tomcat
    release: canary
  ports:
    - name: scport
      targetPort: 8080
      port: 8009
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-deploy
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: tomcat
      release: canary
  template:
    metadata:
      labels:
        app: tomcat
        release: canary
    spec:
      containers:
        - name: tomcat
          image: tomcat:8.5.34-jre8-alpine
          imagePullPolicy: IfNotPresent
          ports:
            - name: containerport
              containerPort: 8080
              name: ajp
              containerPort: 8009

查看pod是否部署成功

controlplane $ kubectl apply -f ingress-demo.yaml
service/tomcat created
deployment.apps/tomcat-deploy created
controlplane $ kubectl get pod
NAME                             READY   STATUS    RESTARTS   AGE
tomcat-deploy-7c67c4d459-5s859   1/1     Running   0          11m
tomcat-deploy-7c67c4d459-bvp2k   1/1     Running   0          11m

编写Ingress规则

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-myapp
  namespace: default
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx
  rules:  # 定义后端的转发规则
   - host: tomcat.test.com  # 通过域名进行转发
     http:
       paths:
         - path: /   #配置访问路径，如果通过url进行转发。需要修改，空的默认访问路径是"/"
           pathType: Prefix
           backend:  # 配置后端服务
             service:
               name: tomcat   # 配置关联的serverce
               port:
                 number: 8080   # service暴露的端口

ingressClassName：这个值可以通过kubectl get ingressclasses

查看ingress-myapp的详细信息

controlplane $ kubectl apply  -f ingress-myapp.yaml
ingress.networking.k8s.io/ingress-myapp created
controlplane $ kubectl get ingress
NAME            CLASS   HOSTS             ADDRESS   PORTS   AGE
ingress-myapp   nginx   tomcat.test.com             80      8s
controlplane $ kubectl describe ingress ingress-myapp
Name:             ingress-myapp
Labels:           <none>
Namespace:        default
Address:
Ingress Class:    nginx
Default backend:  <default>
Rules:
  Host             Path  Backends
  ----             ----  --------
  tomcat.test.com
                   /   tomcat:8080 ()
Annotations:       nginx.ingress.kubernetes.io/rewrite-target: /
Events:
  Type    Reason  Age   From                      Message
  ----    ------  ----  ----                      -------
  Normal  Sync    62s   nginx-ingress-controller  Scheduled for sync

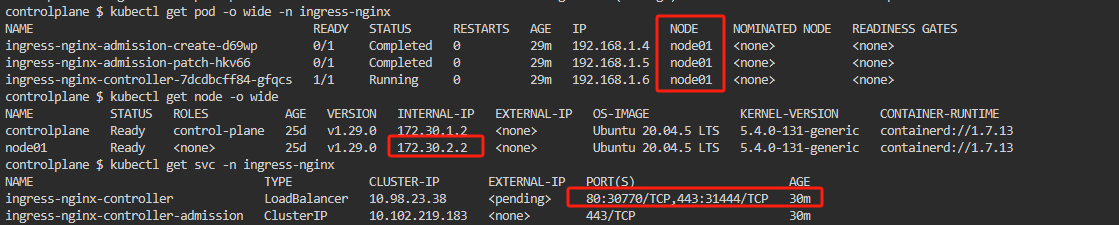

查看ingress-nginx部署到那个节点上，如下图：

通上图可知ingress-nginx部署到node1上，并且SVC方式是通过LoadBalancer方式部署。如果，要访问到这个后端tomcat服务，需要做域名的解析。如下：

...省略..
172.30.2.2 tomcat.test.com

正常访问如下;

CKA真题

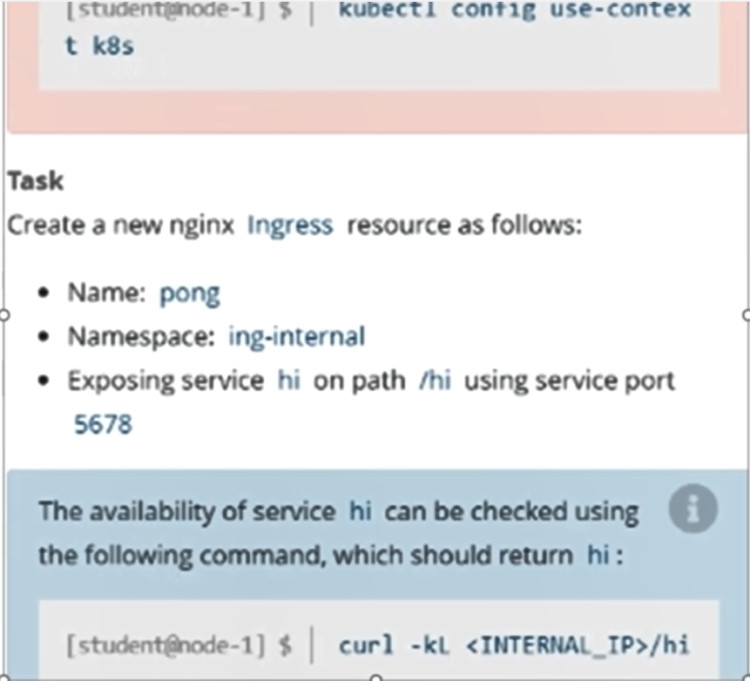

真题截图

中文解析

切换 k8s 集群环境：kubectl config use-context k8s
Task:
如下创建一个新的 nginx lngress资源：
名称：pong
Namespace：ing-internal
使用服务端口 5678 在路径 /hi 上公开服务hi
可以使用以下命令检查服务 hi 的可用性，该命令应返回 hi, curl -kL<INTERNAL_IP>/hi

官方参考文档

Ingress

解题作答

切换 k8s 集群环境

kubectl config use-context k8s

创建一个名为pong.yaml。资源内容如下：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: pong
  namespace: ing-internal
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx-example
  rules:
  - http:
      paths:
      - path: /hi
        pathType: Prefix
        backend:
          service:
            name: hi
            port:
              number: 5678
