STC8G最小系统

STC8G最小系统

STC8G是一款性价比较高且资源较丰富的8位单品机，具体内容见官网。本文只记录下在做STC8G最小系统时需要注意的事项。

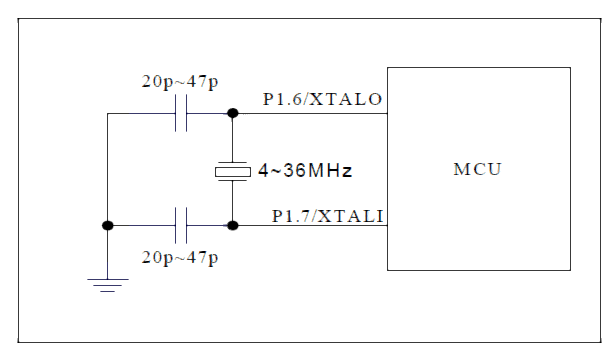

• 本身不需要单独配置外部晶振，也可以配置外部晶振，电路如下



• 可以通过USB-串口下载程序

• USB-串口芯片可以使用CH340系列

• 程序下载时需要将芯片断电重启，此时串口芯片不能断电

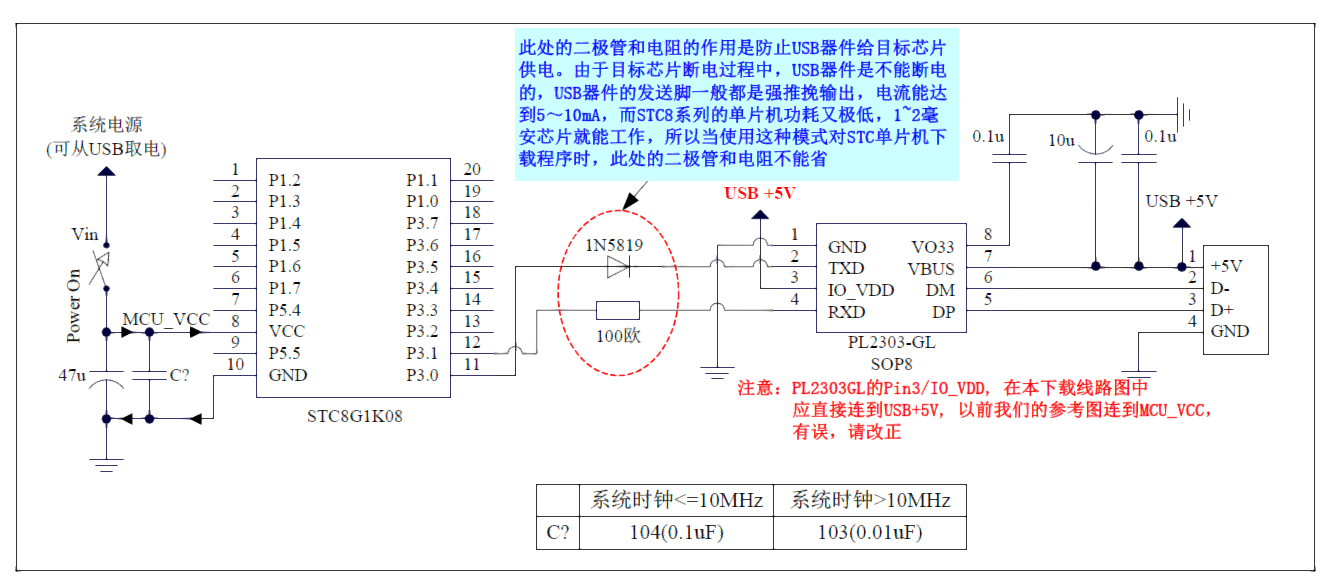

• 使用串口芯片时需将TXD引脚线路增加二极管，放置电流倒灌至芯片，不能完全断电，参考电路如下

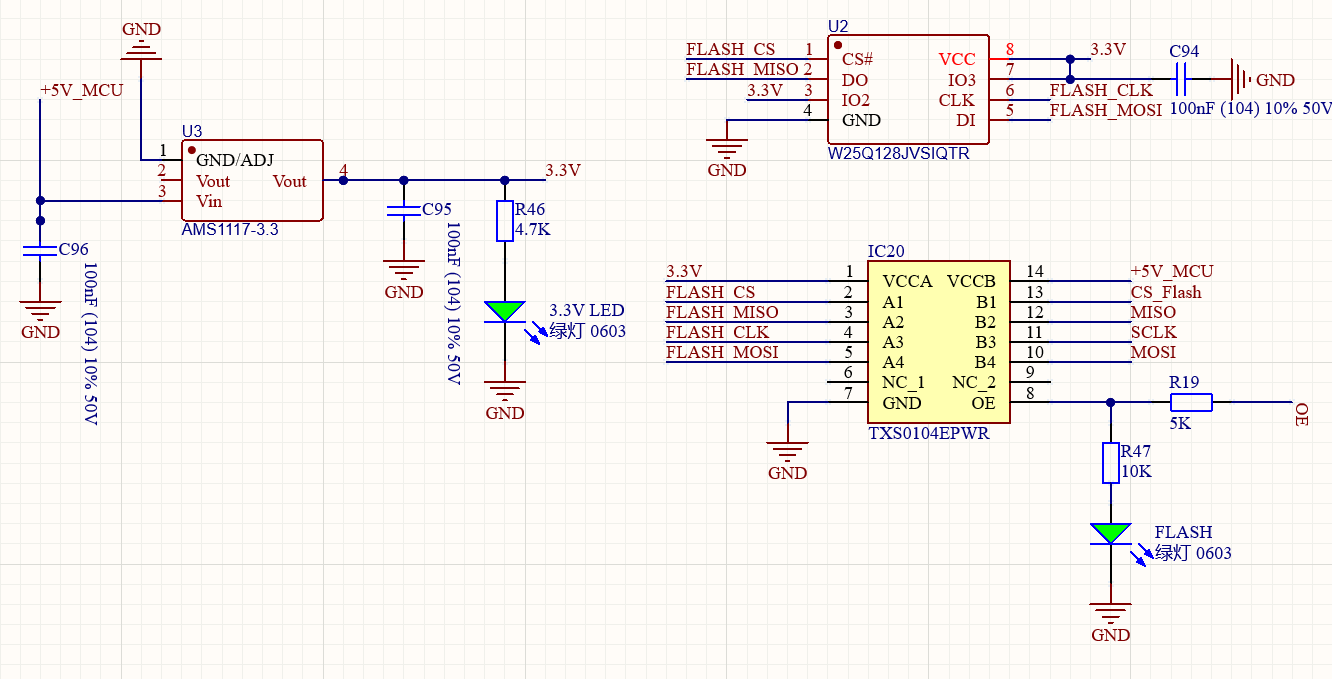

• 对于STC8G2K64S4来说，SRAM为2K(注意不能超过)，Flash为64K，如果需要外界Flash芯片可以使用SPI协议的一些Flash芯片，例如W25Q128(128Mbit)系列，但Flash芯片大多操作电压为3.3V，因此需要使用降压电路LDO来对芯片供电，并且使用电平转换器(例如TI的TXS0104等)来在5V和3.3V之间转换，注意TXS0104的使能引脚与VCCA一致，并在使能之前保证VCC上电完毕。参考电路如下
