Windows10平台VS2017编译OSG3.6.5源码总结记录

前言

经过两三天的osg源码终于见到了“牛”。一开始是在windows11上编译的是3.6.3的版本，编译通过但是测试一直操作，一开始一直以为是系统或者版本的问题，参照其他人的博客，尝试在win10上编译3.6.5，也是编译了三四次，才编译成功。试错好多次，现在回想整个编译过程，发现无论是在win11还是win10，无论是3.6.3还是3.6.5，都是自己编译过程有所疏漏。
因此，本文参考总结多个相关博客，取其精华，记录编译过程以及相关的问题。

1、编译准备

1.1、源码、依赖、数据下载

参考：Win10+VS2017+Osg3.6.3+OsgEarth3.0编译

1. 源码下载：下载地址，选择自己需要的版本
2. 第三方库依赖及程序包下载：下载地址，下载对应版本依赖库，根据你的VS版本选择对应的库
3. osg测试样例数据：下载地址

1.2、CMake安装

cmake直接在官网下载安装即可，cmake的版本太高，在configure的时候可能会有红色的警告（warning）提示，不影响源码编译

2、编译过程

2.1、源码依赖数据结构

参考：Windows10编译安装OpenSceneGraph(OSG)教程，个人感觉这篇博文的cmake配置说明的更清晰些。
参考了上面的博客，为了更加清晰，我自建的build和install我放在了和OpenSceneGraph同一级，build存放cmake构建出来的VS项目，install用来存放生成的lib和dll等文件。文件夹目录如下：

• D:\OSG
  • OpenSceneGraph
    • CMakeLists.txt等其它源码内容
  • build（自己新建，编译目录）
  • install（自己新建，安装目录）
  • 3rdParty
    • bin、gdal-data等第三方依赖内容
  • OpenSceneGraph-Data
    • Catch、Configuration等模型数据内容

2.2、CMake构建（configure和generate）

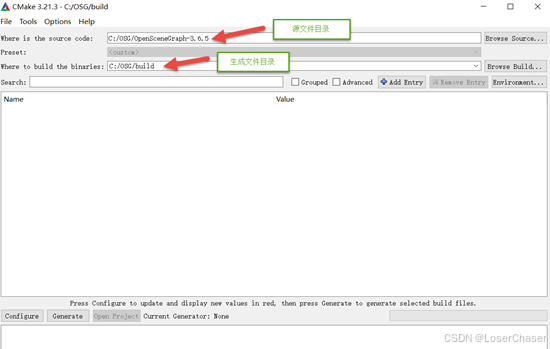

1. 打开CMake(cmake-gui)程序

• 源码目录填写D:/OSG/OpenSceneGraph-3.6.5
• 构建目录填写D:/OSG/build

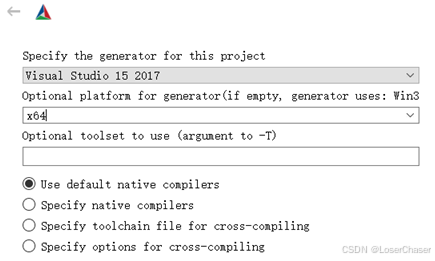

2. 点击Configure，在弹出的窗口中选择：

• Visual Studio 15 2017
• x64


3. 出现很多行红色底纹的配置项，更改相关配置

• 编译CMAK_BUILD_TYPE，其值设置为Release;Debug
  建议设置一下，以防后续错用Debug版本的lib或者Release版本的lib

• 勾选BUILD_OSG_EXAMPLES

• CMAKE_INSTALL_PREFIX改为D:/OSG/nstall
  设置安装生成lib、bin等生成的地址

• 设置3rdparty第三方依赖库的地址
  Cmake时3rdparty的路径要自己设置，不要使用默认的,cmake无法逐层遍历文件夹，一定要指定到包含bin、lib、share等的文件夹，如： D:\OSG\3rdParty_x64\x64

4. 继续点击Configure，直到红色底纹消失。
   还是有红色的选项，BUILD_MFC_EXAMPLE 打钩（切记！！！VS2017一定要安装MFC开发组件！！！），再次点击“Configure”按钮，此时没有红色选项。
5. 点击Generate，生成VS解决方案。完成后，关闭CMake。

至此，在build的目录项会生成一个VS项目，双击打开文件类型为sln的文件。

2.3、编译

使用Visual Studio 2017打开D:\OSG\build\OpenSceneGraph.sln。

2.3.1、afxwin.h头文件修改

参考：【OSG】OSG环境部署 OSG3.6.5+vs2017+win10_x64（超详细）中第三章
为了避免ALL BUILD出现很多的错误,提前修改此头文件，文件所在Examples/osgviewerMFC/headers文件夹下，这种问题一般是因为MFC的编译平台的原因。

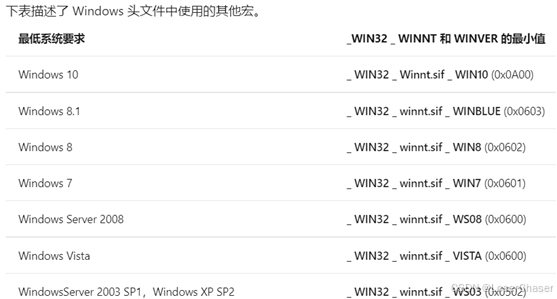

其中的_WIN32_WINNT=Ox0A00，表明目标平台是Win10的，对应关系如下所示：

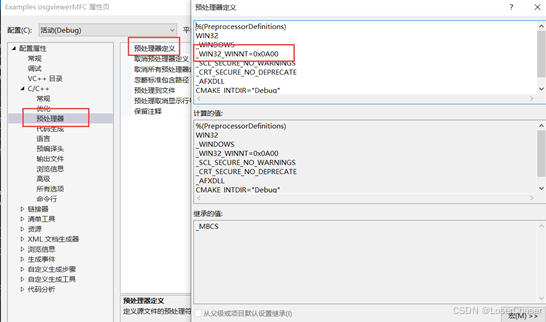

而该工程中定义的目标平台为0x0501（该工程中的stdafx.h头文件下定义的）:

0x0501是面向xp系统的，因为我使用的是Win10操作系统，所以需要进行以下修改：

2.3.2、ALL_BUILD编译

菜单生成→批生成，勾选项目ALL_BUILD对应的Debug和Release，点击生成。此过程大约需要2小时。

2.2.3、INSTALL编译

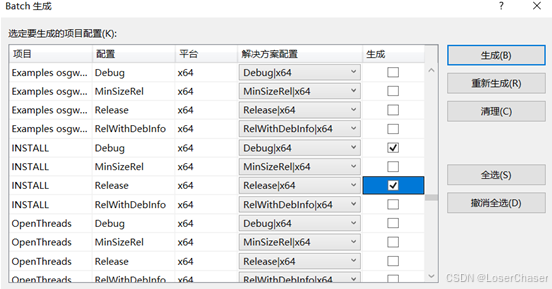

ALL_BUILD编译完成之后，需要进行INSTALL编译，同样打开生成->批生成，选择INSTALL：

3、添加环境变量

1、添加如下环境变量：

变量名	值
OSG_ROOT	D:\OSG
OSG_BIN_PATH	%OSG_ROOT%\install\bin
OSG_INCLUDE_PATH	%OSG_ROOT%\install\include
OSG_LIB_PATH	%OSG_ROOT%\install\lib
OSG_ROOT	D:\OSG\OpenSceneGraph-3.6.5
OSG_SAMPLES_PATH	%OSG_ROOT%\install\share\OpenSceneGraph\bin
OSG_FILE_PATH	D:\OSG\OpenSceneGraph-Data

2. 在PATH环境变量中添加：

• %OSG_BIN_PATH%
• %OSG_SAMPLES_PATH%

4、 测试是否安装成功

在PowerShell中使用以下命令进行测试：

• osgversion
• osglogo
• osgviewer cow.osg
  说明：以上命令均为Release版，Debug版的命令需要在最后加个d，如osgversiond。
  常见问题：
  如果可以查看OSG版本，但无法显示Logo，需要将D:\OSG\3rdParty\bin目录下的zlib.dll和zlibd.dll复制到D:\OSG\OpenSceneGraph\install\bin目录下。

5、代码测试

1. 菜单文件→新建→项目，选择Visual C++的空项目，确定。

2. 工具栏中选择Debug、x64。这里要特别注意：不同的解决方案平台项目属性是需要各自配置的

3. 新建源文件main.cpp，写一个空的main函数，运行一下。

4. 更改项目属性：

• C/C++ - 常规 - 附加包含目录：$(OSG_INCLUDE_PATH)

• C/C++ - 预处理器 - 预处理器定义：WIN32、_WIN32、NDEBUG（回车符分隔）

• 链接器 - 常规 - 附加库目录：$(OSG_LIB_PATH)

• 链接器 - 输入 - 附加依赖项：osgd.lib、osgGAd.lib、osgDBd.lib、osgViewerd.lib、osgTextd.lib、osgUtild.lib、OpenThreadsd.lib（回车符分隔），这里的lib都是待d的debug版本

5. main.cpp内容：

#include <osgViewer/Viewer>
#include <osgDB/ReadFile>

int main() {
 osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer; //创建查看器

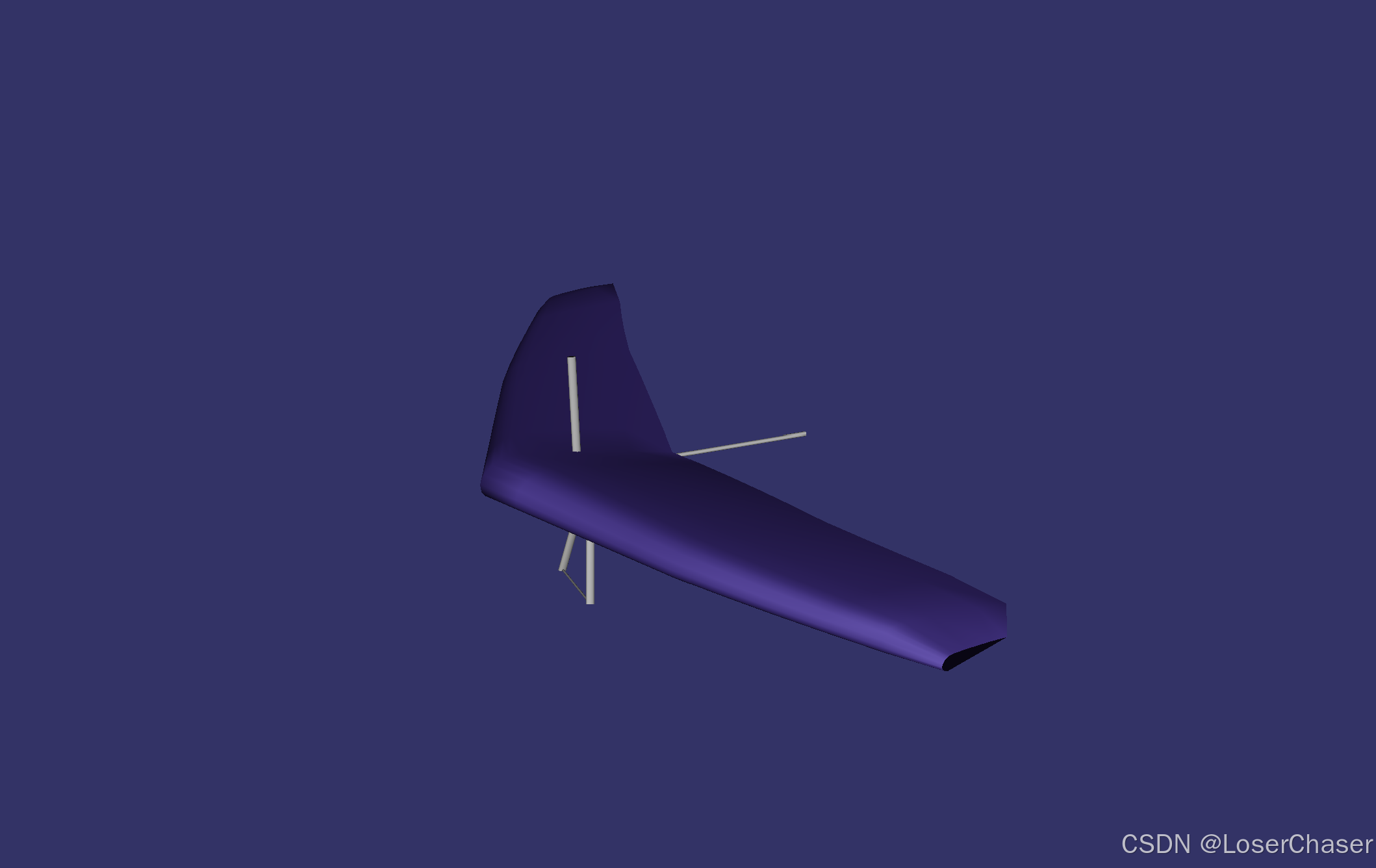

 osg::ref_ptr<osg::Node> node = osgDB::readNodeFile("glider.osg"); //读取模型文件，赋值给节点指针
 viewer->setSceneData(node.get()); //查看器中添加该节点
 return viewer->run(); //运行查看器
}
