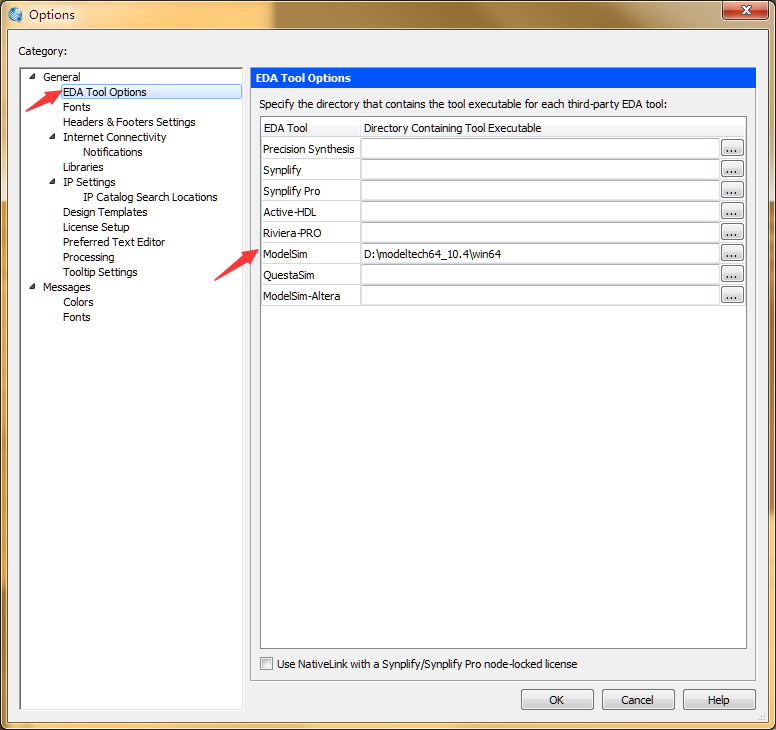

1.设置系统仿真路径(ModelSim-SE)

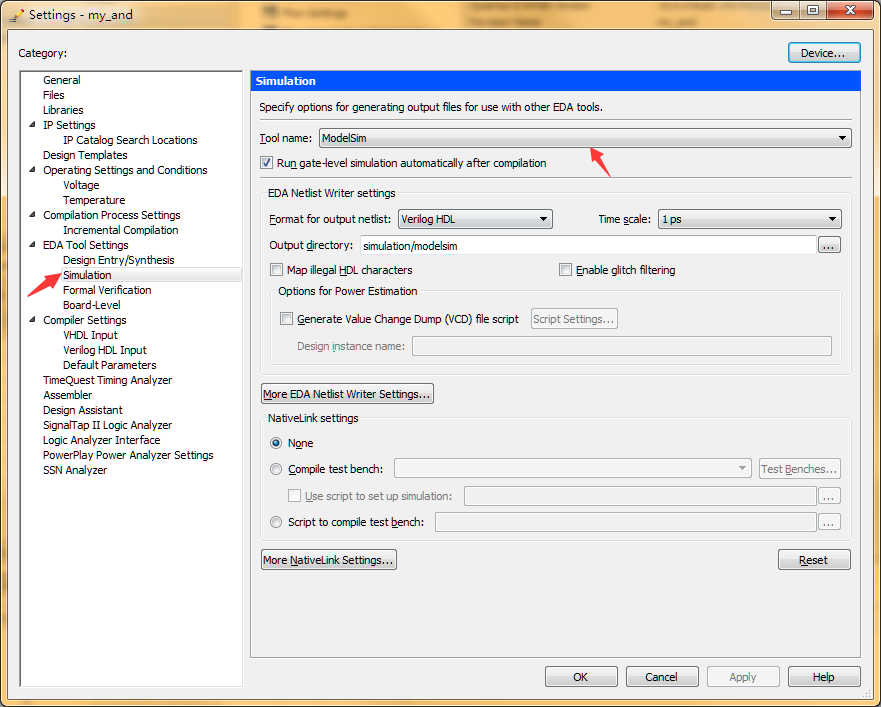

2.设置工程仿真

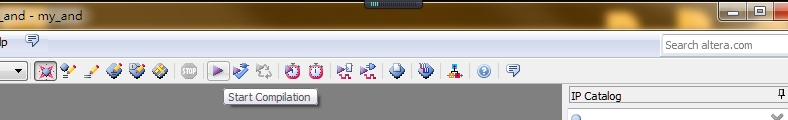

3.编译
如果出现Error (119013): Current license file does not support the EP4CE6E22C8 device 此类错误 就是没有破解好

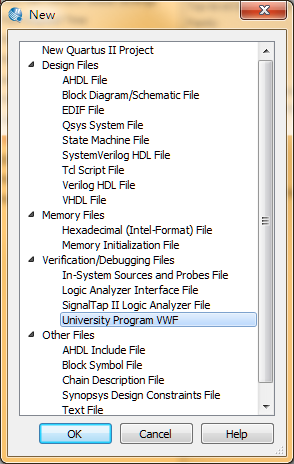

4.新建波形文件,此功能是内部调用modelsim进行的功能仿真(新手理解)适合于简单的程序仿真,快捷方便,当然modelsim也可 以做同样的事情,但对于初学者来说,altera提供此功能是很方便的!

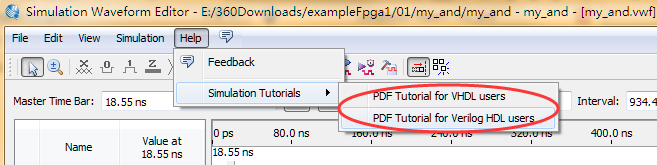

- Simulation Waveform Editor 程序教程请参考 Help中的教程,写的很详细

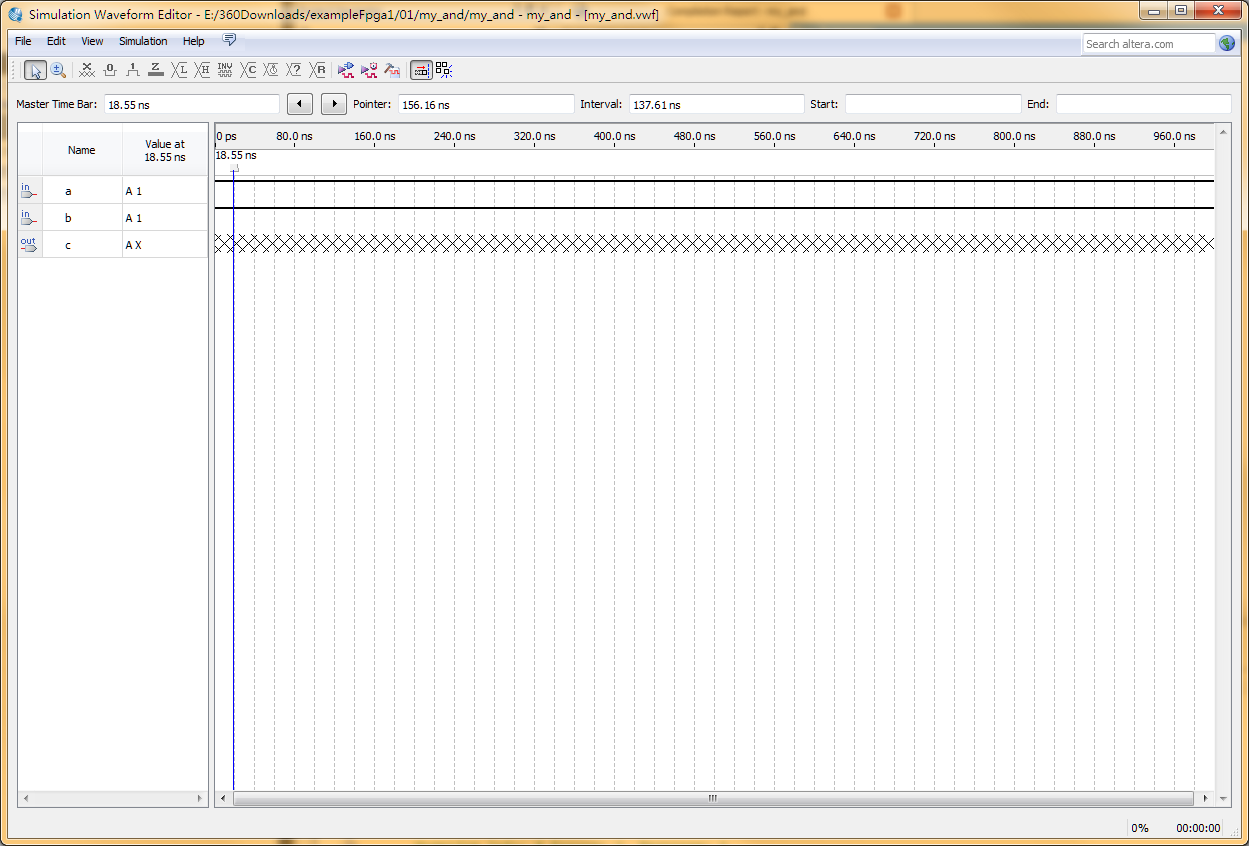

- 建立波形图,如下图所示:

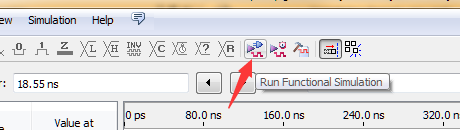

- 点击功能仿真

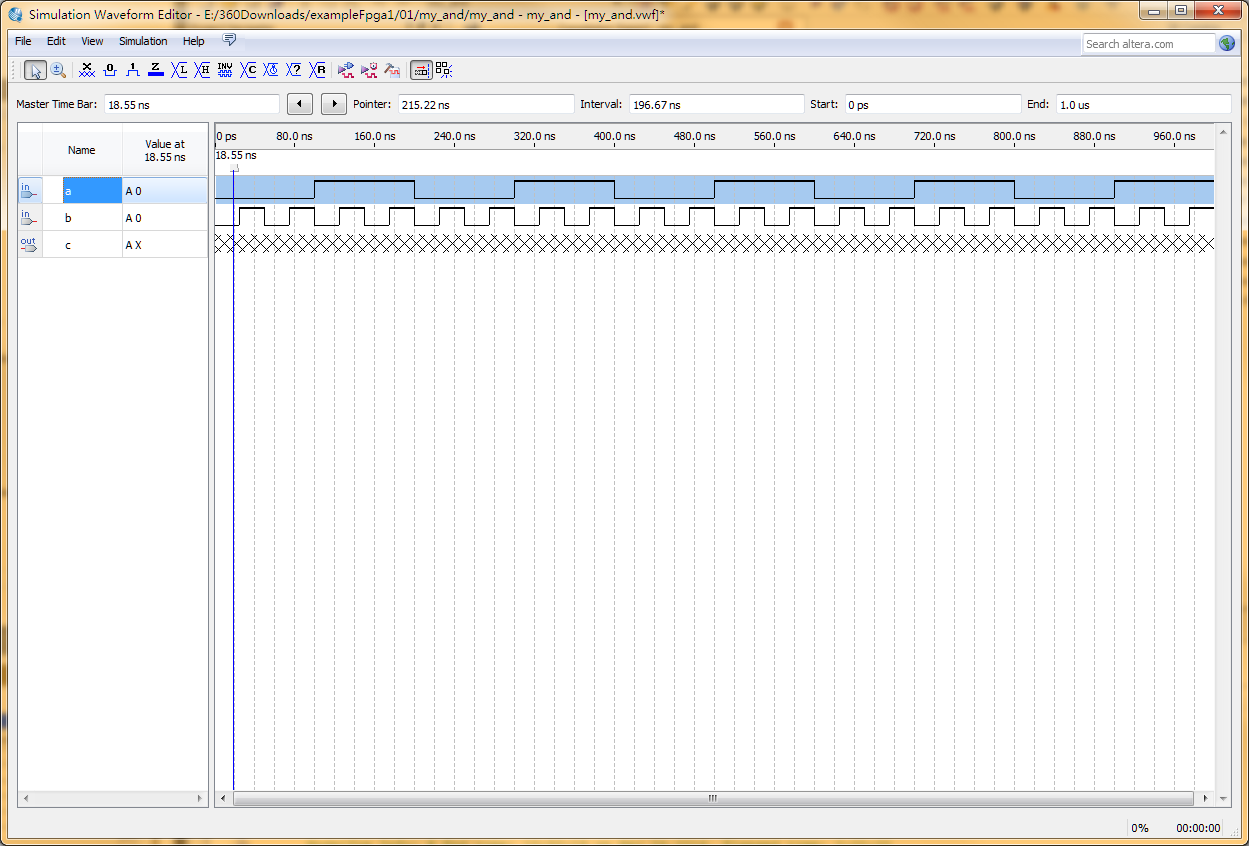

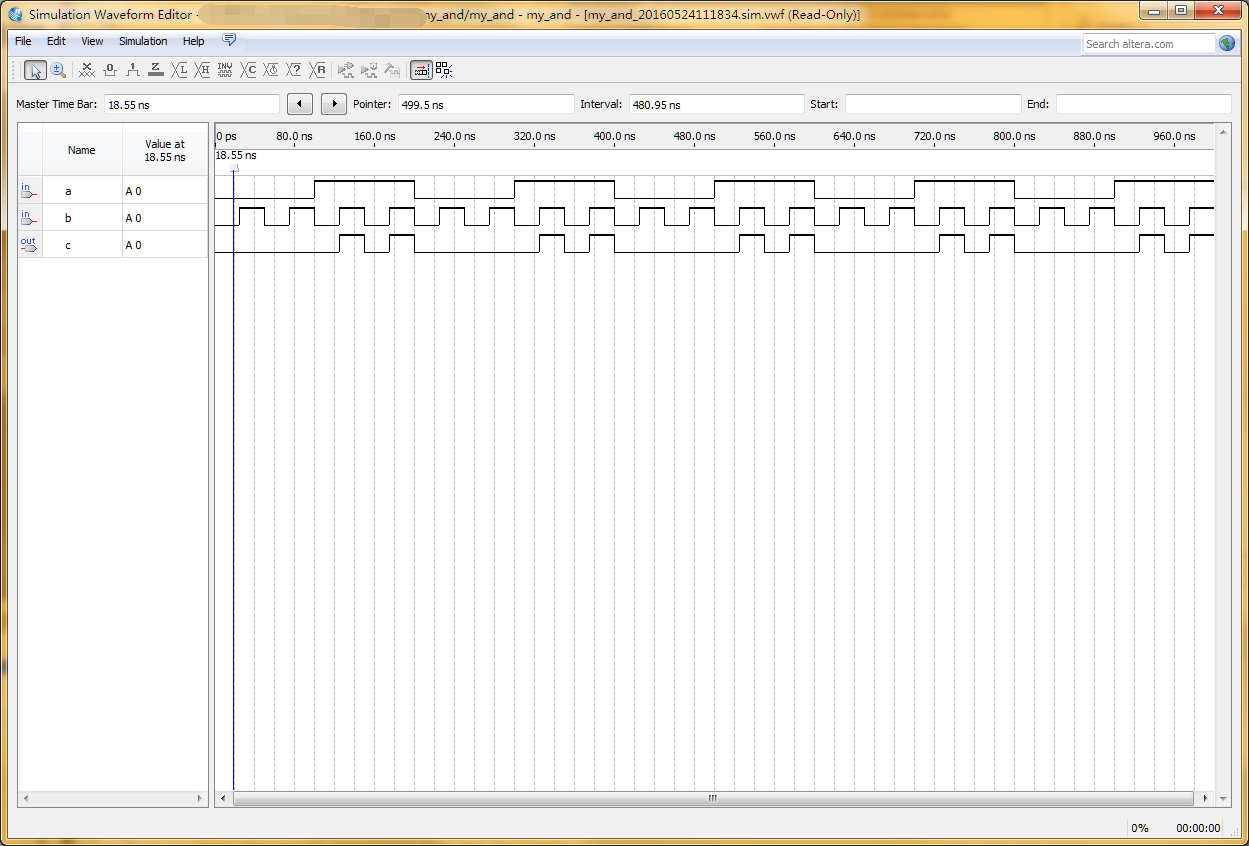

- 结果如下:

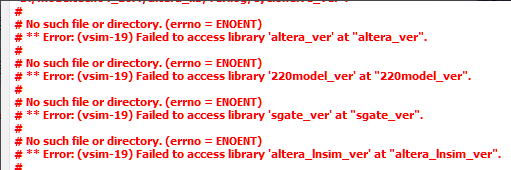

- 如果出现以下错误,需要在modelsim中建立仿真库,并且名字要和altera调用保持一致
5.在modelsim中建立仿真库

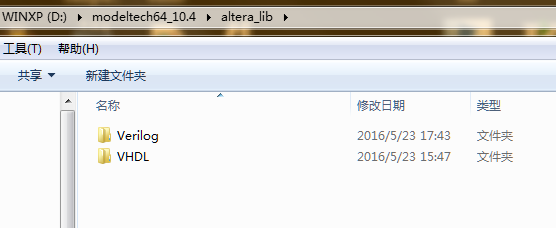

在D:\modeltech64_10.4目录下建立altera仿真库,新建altera_lib文件夹,在此文件夹下再建立两个文件夹Verilog和VHDL,如下图所示
- 打开modelsim软件

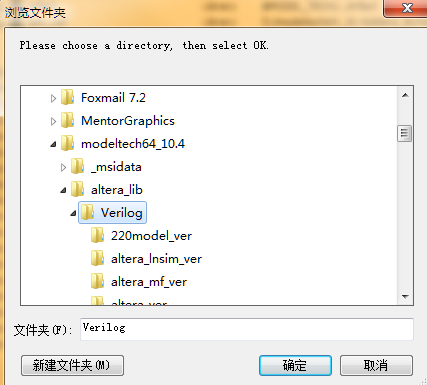

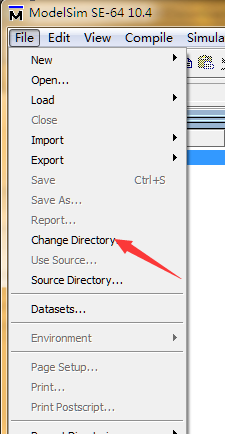

切换工作目录
新建库文件
cycloneive_ver
altera_ver
altera_mf_ver
220model_ver
sgate_ver
altera_lnsim_ver
。。。

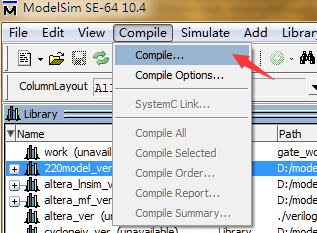

- 编译库

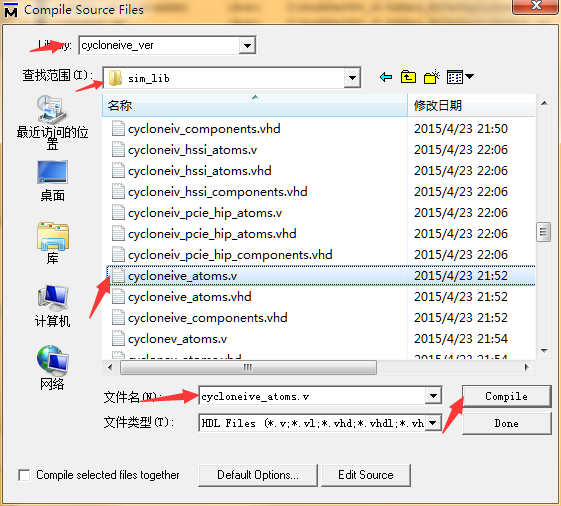

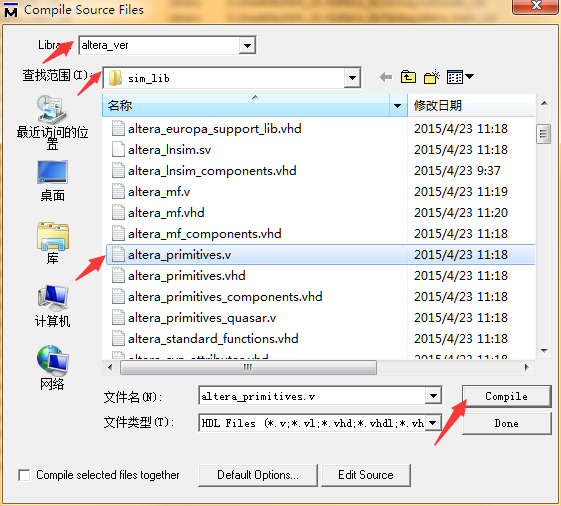

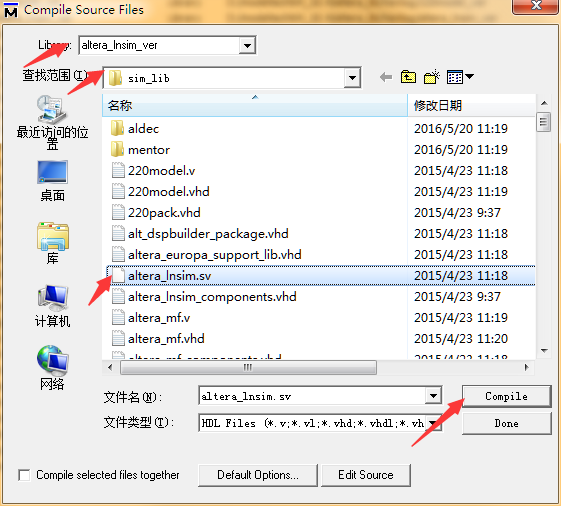

按下图箭头所指内容选定后,点击Compile.

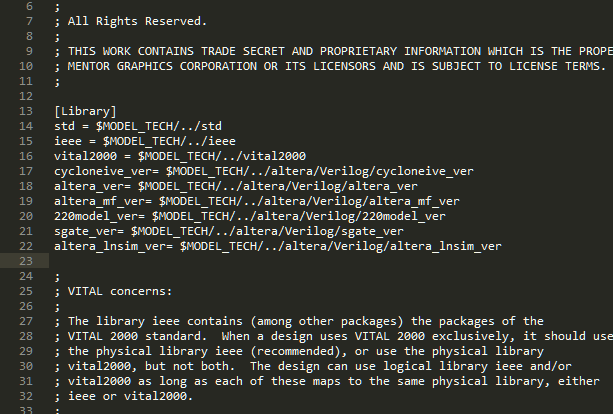

去除D:\modeltech64_10.4 目录下modelsim.ini只读属性,在[Library]下添加以下内容
cycloneive_ver= $MODEL_TECH/../altera/Verilog/cycloneive_ver
altera_ver= $MODEL_TECH/../altera/Verilog/altera_ver
altera_mf_ver= $MODEL_TECH/../altera/Verilog/altera_mf_ver
220model_ver= $MODEL_TECH/../altera/Verilog/220model_ver
sgate_ver= $MODEL_TECH/../altera/Verilog/sgate_ver
altera_lnsim_ver= $MODEL_TECH/../altera/Verilog/altera_lnsim_ver
附件为我的modelsim.ini文件,尽供参考;
modelsim.ini
3. 最后设置modelsim.ini文件为只读属性。
